【中国发明,中国发明授权】一种膜过程洗涤分离制备超细氧化石墨的方法
有权-审定授权 中国
- 申请号：
- CN201310673576.X
- 专利权人：
- 南京工业大学
- 授权公告日/公开日：
- 2016.08.31
- 专利有效期：
- 2013.12.10-2033.12.10
- 技术分类：
- 转化方式：
- 转让
- 价值度指数：
-
- 59.0分
- 价格：
- 面议
发布人
江南石墨烯研究院
联系人
-
- 13011000100
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201310673576.X
- 申请日
- 20131210
- 公开/公告号
- CN103848419A
- 公开/公告日
- 20140611
- 申请/专利权人
- [南京工业大学]
- 发明/设计人
- [暴宁钟, 杨文哲, 何大方]
- 主分类号
- C01B31/04
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 中国,CN,江苏(32)
- 颁证日
- G06T1/00
- 代理人
- [徐冬涛, 袁正英]
摘要

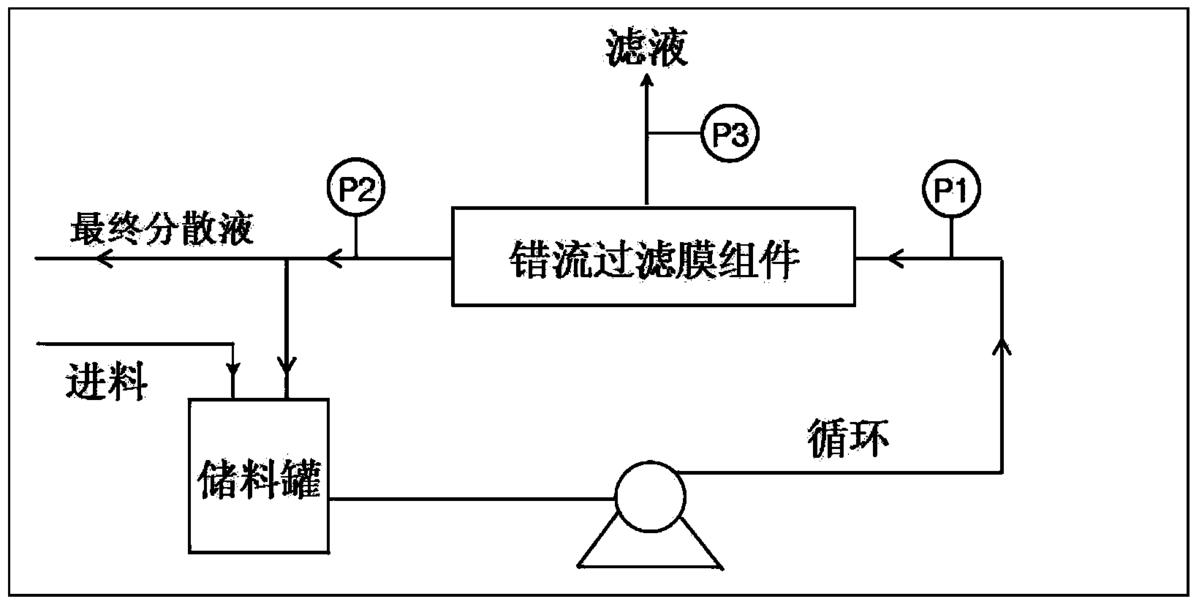

本发明涉及一种膜过程洗涤分离制备超细氧化石墨的方法，将改性的Hummer法制备氧化石墨分散液转移到膜分离装置的储料罐中，开启膜分离装置的循环；输料泵将氧化石墨烯分散液输送到装置的膜组件工段，氧化石墨分散液通过膜组件过程中，滤液经过陶瓷膜的管壁渗出，含有氧化石墨的分散液继续通过膜组件再次回到储料罐；按这样的循环过程循环洗涤氧化石墨；在循环过程中，保证储料罐中的固液比例在1g/L～10g/L；循环至体系中Mn2+的含量在0.1～1ppm之间时，pH在4～7之间，停止循环，最后将氧化石墨分散液转移出膜分离装置。本发明通过两种技术的耦合技术简单易行，大大的节约了人力和物力成本，适合工业化的大规模化推广。
法律状态
| 法律状态公告日 | 20160831 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
| 法律状态公告日 | 20140709 |
| 法律状态 | 实质审查的生效 |
| 法律状态信息 | 实质审查的生效 IPC(主分类):C01B 31/04 申请日:20131210 |
| 法律状态公告日 | 20140611 |
| 法律状态 | 公开 |
| 法律状态信息 | 公开 |
权利要求
权利要求数量（4）
独立权利要求数量（4）
1.一种膜过程洗涤分离制备超细氧化石墨的方法，其具体步骤如下：
1）氧化石墨的制备：
通过改性的Hummer法制备氧化石墨；
2）膜过程净化氧化石墨：
将步骤1）制备得到的氧化石墨分散液转移到膜分离装置的储料罐中，向储 料罐中加入去离子水，使得固液比例在1g/L～10g/L；调节输料泵的转速为 500～3000转/分钟，开启膜分离装置的循环；输料泵将氧化石墨烯分散液输送到 装置的膜组件工段，调节氧化石墨分散液的流量在0.1～50m 3/h之间；氧化石墨 分散液通过膜组件过程中，滤液经过陶瓷膜的管壁渗出，含有氧化石墨的分散液 继续通过膜组件再次回到储料罐；按这样的循环过程循环洗涤氧化石墨；在循环 过程中，保证储料罐中的固液比例在1g/L～10g/L；循环至体系中Mn 2+的含量在 0.1～1ppm之间时，pH在4～7之间，停止循环，最后将氧化石墨分散液转移出膜 分离装置。
2.根据权利1要求的方法，其特征在于：步骤（2）中所述的膜分离装置中 的陶瓷膜的材料是氧化铝、氧化锆、氧化钛或氧化硅的一种。
3.根据权利1要求的方法，其特征在于：步骤（2）中所述的膜分离装置中 的陶瓷膜的孔径为20nm-1000nm。
4.根据权利1要求的方法，其特征在于：步骤（2）中所述的循环过程是指 氧化石墨分散液从储料罐经过输料泵到膜组件，最后回到储料罐的循环过程。
1.一种膜过程洗涤分离制备超细氧化石墨的方法，其具体步骤如下：
1）氧化石墨的制备：
通过改性的Hummer法制备氧化石墨；
2）膜过程净化氧化石墨：
将步骤1）制备得到的氧化石墨分散液转移到膜分离装置的储料罐中，向储料罐中加入去离子水，使得固液比例在1g/L～10g/L；调节输料泵的转速为500～3000转/分钟，开启膜分离装置的循环；输料泵将氧化石墨烯分散液输送到装置的膜组件工段，调节氧化石墨分散液的流量在0.1～50m3/h之间；氧化石墨分散液通过膜组件过程中，滤液经过陶瓷膜的管壁渗出，含有氧化石墨的分散液继续通过膜组件再次回到储料罐；按这样的循环过程循环洗涤氧化石墨；在循环过程中，保证储料罐中的固液比例在1g/L～10g/L；循环至体系中Mn2+的含量在0.1～1ppm之间时，pH在4～7之间，停止循环，最后将氧化石墨分散液转移出膜分离装置。
2.根据权利1要求的方法，其特征在于：步骤（2）中所述的膜分离装置中的陶瓷膜的材料是氧化铝、氧化锆、氧化钛或氧化硅的一种。
3.根据权利1要求的方法，其特征在于：步骤（2）中所述的膜分离装置中的陶瓷膜的孔径为20nm-1000nm。
4.根据权利1要求的方法，其特征在于：步骤（2）中所述的循环过程是指氧化石墨分散液从储料罐经过输料泵到膜组件，最后回到储料罐的循环过程。
