【中国发明,中国发明授权】一种基于Powerlink的机器人控制方法

有权-审定授权 中国

申请号:
CN201310361763.4
专利权人:
电子科技大学
授权公告日/公开日:
2016.04.06
专利有效期:
2013.08.19-2033.08.19
技术分类:
B25:手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
历史运营情况:
价值度指数:
56.0分
交易方式:
转让
价格:
面议
591 0

发布人

中国(南方)知识产权运营中心

联系人尚先生

15113831943 0755-82793479
zhanfengshang@sipc26.com
深圳市福田区福保街道市花路5号长富金茂大厦(CFC)1号楼第43层
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201310361763.4
申请日
20130819
公开/公告号
CN103448062A
公开/公告日
20131218
申请/专利权人
[电子科技大学]
发明/设计人
[刘霖, 张峰, 刘文聪, 郭涛, 杨先明, 陈镇龙, 罗颖, 宋昀岑, 刘娟秀]
主分类号
B25J9/18
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
中国,CN,四川(51)
颁证日
G06T1/00
代理人
[刘兴亮]

摘要

本发明公开了一种基于Powerlink的机器人控制方法,包括Ethernet?Powerlink主站和FPGA从站,所述FPGA从站由通信部分、控制数据传输接口和逻辑控制部分组成,所述通信部分包括软核处理器,控制数据传输接口包括DPRAM,所述逻辑控制部分由逻辑控制单元组成,所述软核处理器上设有DPRAM控制模块。与现有技术相比,本发明中通信部分用来实现从站的Powerlink协议,主站通过以太网和从站传输数据,而且在保证数据传输高速的同时也确保了数据的完整性和不丢失性,机器人控制信息和传感器等反馈信息能够达到ms级的刷新速度,使得机器人的性能得到大幅度的提升。

法律状态

法律状态公告日 20160406
法律状态 授权
法律状态信息 授权
法律状态公告日 20140115
法律状态 实质审查的生效
法律状态信息 实质审查的生效IPC(主分类):B25J 9/18申请日:20130819
法律状态公告日 20131218
法律状态 公开
法律状态信息 公开
暂无数据

权利要求

权利要求数量(6

独立权利要求数量(1

1.一种基于Powerlink的机器人控制方法,包括Ethernet Powerlink主 站和FPGA从站,其特征在于:所述FPGA从站由通信部分、控制数据传输接口 和逻辑控制部分组成,所述通信部分包括软核处理器,所述控制数据传输接口 包括DPRAM,所述逻辑控制部分由逻辑控制单元组成,所述软核处理器上设有 DPRAM控制模块,所述软核处理器的信号端通过DPRAM控制模块与DPRAM的信 号端双向连通,所述DPRAM的数据接口与逻辑控制单元的信号端双向连通。

2.根据权利要求1所述的一种基于Powerlink的机器人控制方法,其特征 在于:所述Ethernet Powerlink主站通过网卡PHY1、PHY2上的RJ45接口与 FPGA从站的通信部分双向连通。

3.根据权利要求1所述的一种基于Powerlink的机器人控制方法,其特征 在于:所述通信部分的软核处理器为Nios II系列32位RSIC嵌入式处理器。

4.根据权利要求3所述的一种基于Powerlink的机器人控制方法,其特征 在于:所述DPRAM控制模块与DPRAM之间采用32位的总线连通进行数据传输。

5.根据权利要求3所述的一种基于Powerlink的机器人控制方法,其特征 在于:所述DPRAM与逻辑控制单元之间采用32位的总线连通进行数据传输。

6.根据权利要求1所述的一种基于Powerlink的机器人控制方法,其特 征在于:所述逻辑控制模块通过与DPRAM的接口读取相应的指令数据,用来对 机器人的关节产生控制,控制机器人的控制信息和反馈信息通过信息反馈电路 反馈到逻辑控制单元。

1.一种基于Powerlink的机器人控制方法,包括Ethernet Powerlink主 站和FPGA从站,其特征在于:所述FPGA从站由通信部分、控制数据传输接口 和逻辑控制部分组成,所述通信部分包括软核处理器,所述控制数据传输接口 包括DPRAM,所述逻辑控制部分由逻辑控制单元组成,所述软核处理器上设有 DPRAM控制模块,所述软核处理器的信号端通过DPRAM控制模块与DPRAM的信 号端双向连通,所述DPRAM的数据接口与逻辑控制单元的信号端双向连通。 2.根据权利要求1所述的一种基于Powerlink的机器人控制方法,其特征 在于:所述Ethernet Powerlink主站通过网卡PHY1、PHY2上的RJ45接口与 FPGA从站的通信部分双向连通。 3.根据权利要求1所述的一种基于Powerlink的机器人控制方法,其特征 在于:所述通信部分的软核处理器为Nios II系列32位RSIC嵌入式处理器。 4.根据权利要求3所述的一种基于Powerlink的机器人控制方法,其特征 在于:所述DPRAM控制模块与DPRAM之间采用32位的总线连通进行数据传输。 5.根据权利要求3所述的一种基于Powerlink的机器人控制方法,其特征 在于:所述DPRAM与逻辑控制单元之间采用32位的总线连通进行数据传输。 6.根据权利要求1所述的一种基于Powerlink的机器人控制方法,其特 征在于:所述逻辑控制模块通过与DPRAM的接口读取相应的指令数据,用来对 机器人的关节产生控制,控制机器人的控制信息和反馈信息通过信息反馈电路 反馈到逻辑控制单元。

说明书

技术领域

本发明涉及一种数据传输接口,尤其涉及一种基于Powerlink的机器人控 制方法。

背景技术

随着科技的发展,机器人现在已经不再仅限于理论研究阶段,很多工业生产 和生活中都可以看到机器人的运用,比如水平四轴机器人就可以运用于:搬运, 点胶,雕刻等等场合。所以机器人对社会生产力,特别是工业自动化有着非常 重要的影响。但是应用场合的不断增多,应用环境越来越复杂都对机器人的性 能提出了挑战,比如在搬运作业当中,为了使生产效率提高,必然要加快机器 人的运动速度,为了能够使机器人运动地更快控制系统的指令传输和信息反馈 也要更快,常用的数据传输接口控制方案限制了机器人的性能提升,比如基于 串口的机器人控制,由于串口传输速度和抗干扰能力的缺陷不适合在实时要求 很高的机器人中使用。在已有的接口控制中USB和以太网是传输速度相对较快 的接口,但是USB的传输受距离的影响很大,不适合工业运用的场合。

普通的以太网是基于载波监听/检测CSMA/CD实现介质访问控制,在当一个 数据产生冲突时,其等待时间具有不确定性,所以运用到机器人现场设备时, 实时通信不能得到满足,致使以太网技术不能在工业底层设备中有效运用。

发明内容

本发明的目的就在于提供一种解决了上述问题且基于Powerlink的机器人 控制方法。

为了实现上述目的,本发明采用的技术方案是:一种基于Powerlink的机 器人控制方法,包括Ethernet Powerlink主站和FPGA从站,所述FPGA从站由 通信部分、控制数据传输接口和逻辑控制部分组成,所述通信部分包括软核处 理器,所述控制数据传输接口包括DPRAM,所述逻辑控制部分由逻辑控制单元组 成,所述软核处理器上设有DPRAM控制模块,所述软核处理器的信号端通过DPRAM 控制模块与DPRAM的信号端双向连通,所述DPRAM的数据接口与逻辑控制单元 的信号端双向连通;

作为优选,所述Ethernet Powerlink主站通过网卡PHY1、PHY2上的RJ45 接口与FPGA从站的通信部分双向连通;

作为优选,所述通信部分的软核处理器为Nios II系列32位RSIC嵌入式处 理器;

作为优选,所述DPRAM控制模块与DPRAM之间采用32位的总线连通进行数 据传输;

作为优选,所述DPRAM与逻辑控制单元之间采用32位的总线连通进行数据 传输;

作为优选,所述逻辑控制模块通过与DPRAM的接口读取相应的指令数据,用 来对机器人的关节产生控制,控制机器人的控制信息和反馈信息通过信息反馈 电路反馈到逻辑控制单元。

与现有技术相比,本发明的优点在于:本发明中通信部分用来实现从站的 Powerlink协议,主站通过以太网和从站传输数据,在Nios II软核处理器中加 入了DPRAM控制模块,用来将以太网传输的数据通过32位的总线存储到DPRAM 中,这样在保证数据传输高速的同时也确保了数据的完整性和不丢失性。在 DPRAM片上存储的后级便是逻辑控制单元,逻辑控制模块通过与DPRAM的接口读 取相应的指令数据,用来对关节产生控制。由于Powerlink的高实时性能,机 器人控制信息和传感器等反馈信息能够达到ms级的刷新速度,使得机器人的性 能得到大幅度的提升。

附图说明

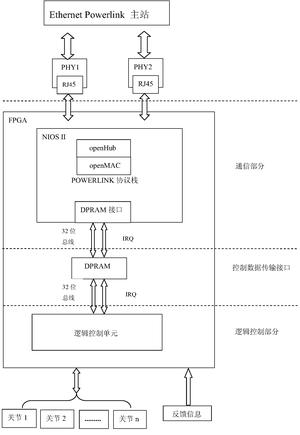

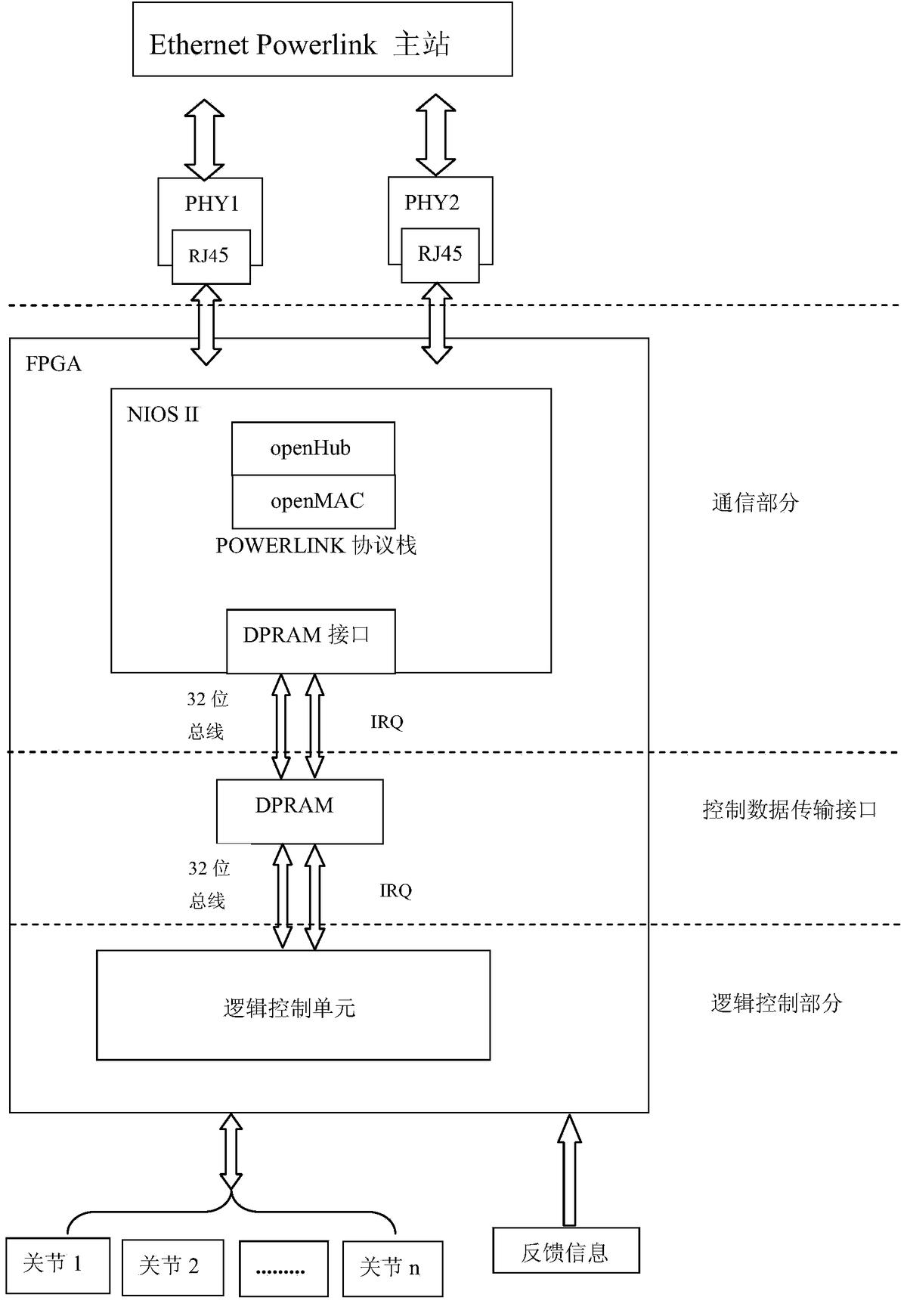

图1为本发明的原理框图。

具体实施方式

下面将结合附图对本发明作进一步说明。

实施例1:参见图1,一种基于Powerlink的机器人控制方法,包括Ethernet  Powerlink主站和FPGA从站,所述FPGA从站由通信部分、控制数据传输接口和 逻辑控制部分组成,所述Ethernet Powerlink主站通过网卡PHY1、PHY2上的 RJ45接口与FPGA从站的通信部分双向连通,所述通信部分包括软核处理器,所 述通信部分的软核处理器Nios II系列32位RSIC嵌入式处理器,控制数据传输 接口包括DPRAM,所述逻辑控制部分由逻辑控制单元组成,所述软核处理器上设 有DPRAM控制模块,所述软核处理器的信号端通过DPRAM控制模块与DPRAM的 信号端双向连通,所述DPRAM控制模块与DPRAM之间采用32位的总线连通进行 数据传输,所述DPRAM的数据接口与逻辑控制单元的信号端双向连通,所述DPRAM 与逻辑控制单元之间采用32位的总线连通进行数据传输;所述逻辑控制模块通 过与DPRAM的接口读取相应的指令数据,用来对机器人的关节产生控制,控制 机器人产生的控制信息和反馈信息通过信息反馈电路反馈到逻辑控制单元。

其中通信部分用来实现从站的Powerlink协议,主站通过以太网和从站传 输数据,在Nios II软核处理器中加入了DPRAM控制模块,用来将以太网传输 的数据通过32位的总线存储到DPRAM中,这样在保证数据传输高速的同时也确 保了数据的完整性和不丢失性。在DPRAM片上存储的后级便是逻辑控制单元, 逻辑控制模块通过与DPRAM的接口读取相应的指令数据,用来对关节产生控制。 由于Powerlink的高实时性能,机器人控制信息和传感器等反馈信息能够达到 ms级的刷新速度,使得机器人的性能得到大幅度的提升。

本发明中的Powerlink是一种确定性工业以太网,在快速以太网的基础上建 立了一个高速实时的机器人控制系统。相对于普通以太网Powerlink采用分时 槽通行网络管理SCNM,在时间上重新组织了网络中信息交换机制,实现了异步数 据传输和实时周期性数据同步传输,满足了IAONA实时的最高4级等级和最低 抖动(小于1us)。由于在工业应用中,机器人系统对实时性要求非常高,在us 到几个10ms这个级别。

对于机器人系统,当系统给定设定曲线后,机器人系统要将这些值转化成 为机器人的动作路径,结果都将会送给每个伺服轴作为其旋转角度的参量,如 果希望机器人的加工精度和速度得到提高及数据刷新的周期必须的到大幅度提 高。所以采用Powerlink控制方案的机器人系统才能不断满足市场对机器人性 能所提出的挑战。

以上对本发明所提供的一种基于Powerlink的机器人控制方法进行了详尽 介绍,本文中应用了具体个例对本发明的原理及实施方式进行了阐述,以上实 施例的说明只是用于帮助理解本发明的方法及其核心思想;同时,对于本领域 的一般技术人员,依据本发明的思想,在具体实施方式及应用范围上均会有改 变之处,对本发明的变更和改进将是可能的,而不会超出附加权利要求所规定 的构思和范围,综上所述,本说明书内容不应理解为对本发明的限制。
