本发明属于有机合成应用技术领域，具体涉及一种以硫酸胍的硫酸溶液为原料硝化脱水制备硝基胍的方法，更具体的说是在高通量微通道连续流的Corning（康宁）微通道反应器中，利用硝酸硝化硫酸胍的硫酸溶液制备硝基胍的工艺。

硝基胍是一种有机合成原料，在农药上作为吡虫啉、啶虫脒的中间体，用于合成下一步中间体N-硝基亚氨基咪唑烷，此外，它经还原可以制氨基胍，用于合成心绞痛药物乐可安等，也可用于炸药和无烟水药的配制。用于有机合成，制备氨基胍、药物乐可安等。也可用于炸药和无烟火药的配制，是硝化纤维火药、硝化甘油火药以及二甘醇二硝酸酯的掺和剂、固体火箭推进剂的重要组分。

目前，硝基胍的主要生产工艺有硫氰酸法、熔融尿素硝酸铵法、氨基氰硝酸铵法、硝酸胍法等。

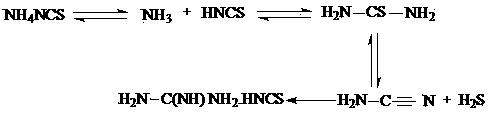

① 硫氰酸法

工艺特点：此法得率高，但产物中的硫化物杂质与硝化棉作用，降低以硝基胍为组分的火药的安定性。

② 熔融尿素硝酸铵法

工艺特点：此法充分利用熔融尿素、硝酸铵的热能，物料水分低，但产生废水较多。

③ 氨基氰硝酸铵法

工艺特点：反应需高温、高压，反应条件较为苛刻。

④ 硝酸胍法

以浓硫酸使硝酸胍发生硝化反应，生成硝基胍，这是目前生产该产品的主要方法，也是最重要的方法。以纯度92%以上的硝酸胍为原料，使之与92%以上的工业硫酸按1:2.5～3（硝酸胍为1）的投料比在0～20℃反应，可得硝酸胍，收率80～85%。文献报道的均为间歇法，即直接在反应瓶或釜中进行。反应完成后以冰水稀释，过滤，滤饼以水重结晶得纯品。

工艺特点：该方法不需高温或高压条件，且污染相对较小，但对温度控制要求较高，放大效应明显，物料累积，容易带来安全隐患；其次是采用间歇法生产，其加料、卸料等处理时间长，反应釜体积庞大，需要占用较大的厂房等。

迄今为止，尚未见以Corning微通道连续流的方式进行硝酸硝化硫酸胍制备硝基胍的研究。本发明提供一种在Corning微通道反应器内以连续流的方式硝化硫酸胍制备硝基胍的工艺路线。

Corning微通道反应器中进行前期合成反应条件筛选时，需要反应物用量甚微，不但能减少昂贵、有毒、有害反应物的用量，反应过程中产生的环境污染物也极少，实验室基本无污染，是一种环境友好、合成研究新物质的技术平台。在Corning在微通道反应器中得到产物与近代分析仪器，如GC、GC-MS、HPLC及NMR进行匹配分析，使近代分析仪器可用于直接在线监测反应进行的程度，大大提高了研究合成路线的速度。

Corning微通道反应器的特种玻璃功能模块的类型有直通道型的，心型混合结构型的，有一段心型混合结构后接直通道型的，有一段毛细管混合结构后接直通道型的等。Corning微通道反应器的特种玻璃功能模块有双进料口单出料口的功能模块及单进料口和单出料口的功能模块。Corning微通道反应器其安全操作温度范围为-25℃~200℃，安全操作压力范围为0~18bar，物料管线连接为PFA（全氟烷氧基树脂）材料。欧洲专利WO2010/037012A2，是Corning公司特殊结构设计的模块专利，专利中详细写出了Corning生产的特殊模块的结构，模块的尺寸以及通道的排列等等，指出了模块的集成和微型化是化工过程放大较安全的选择。

本发明的目的是提供一种在Corning高通量微通道连续流反应器中进行硫酸胍的硫酸溶液硝化制备硝基胍，与现有的工艺相比较，该工艺具有反应条件精确控制，减少有机废液的排放，连续安全的方式生产，且在极短的时间内硫酸胍转化率高，硝基胍选择性有很大提高。

本发明一种利用微通道反应器硝化硫酸胍的硫酸溶液制备硝基胍的方法，按照下述步骤进行：

（1）反应中所需的物料为硫酸胍的硫酸溶液和硝酸，首先分别通入微通道反应器中各直通道模块中进行预热，设定温度由外部换热器进行控制，换热介质为导热油；再通过流量控制改变硫酸胍的硫酸溶液：硝酸摩尔比=1:0.9~1:100；控制硫酸胍的硫酸溶液流速：0.2mL/min~10mL/min，控制硝酸流速：0.2mL/min~10mL/min；经由各自计量泵同步进入增强传质型模块内进行混合反应，混合温度同样由外部换热器进行控制；

（2）通过流量控制硫酸胍和硝酸的摩尔比，在该模块中经混合并发生反应后，继续通过一系列增强传质型微通道模块以及直流型微通道模块，反应过程完成后，产物从反应器的出口流出，进入冷却后处理过程；该反应过程在微通道反应器内反应停留时间为50s～150s，反应温度为40～120℃；

3）将自微通道反应器出口得到的反应液直接流入装有冰水的收集器中，边接液边搅拌，固体不断析出，待反应液停止流出后，继续搅拌5min，过滤，滤饼以水洗涤2次后，再以水重结晶，35℃下减压干燥6h，得白色粉末状固体，收率90~93%，熔点230~232℃。

其中步骤（1）中硫酸胍的硫酸溶液：硝酸摩尔比优选为1:1~1:2，硫酸胍的硫酸溶液质量浓度为10%～45%，优选20～30%；硝酸质量浓度为30%～100%，优选45～75%。

其中步骤（1）中控制硫酸胍的硫酸溶液流速优选0.8~2mL/min，控制硝酸流速优选0.8~2mL/min。

其中步骤（1）中硝酸可以替换为硝酸与硫酸的混酸，其中混酸中硝酸的质量分数为10%~100%。

其中步骤（2）中在微通道反应器内反应停留时间优选80～100s，反应温度优选80～100℃。本发明所用的为高通量微通道连续流的Corning（康宁）微通道反应器，该反应系统由多块模块组装而成，模块间可并联组装或串联组装，模块将换热通路与反应通路集成与一体，或只含反应通路，并浸没在控温导热介质中。在换热通路或导热介质中配有热电偶，可用于测定换热通路中换热介质或外界导热介质的实际温度。在换热通路或导热介质中配有热电偶，可用于测定换热通路中换热介质或外界导热介质的实际温度。该模块的材质为单晶硅、特种玻璃、陶瓷、涂有耐腐涂层的不锈钢或金属合金、聚四氟乙烯等。反应系统可防腐耐压，耐压能力视材质不同而不同。模块内微通道结构分直流型通道结构和增强混合型通道结构两种，直流型通道为管状结构，增强混合型通道结构为心型结构，通道水力直径为0.5mm~10mm。

本发明进行硫酸胍硝化的增强传质型微通道反应器系统包括硫酸胍的硫酸溶液预热、混合反应、硝化过程三部分，因此需要原料预热模块、混合模块和一定数量的反应模块，具体数量由反应停留时间决定。

本发明与现有技术相比较有以下主要特点：

1．本发明采用连续流的Corning微通道连续流反应器，反应时间从传统的数小时缩短到几十秒至几分钟，显著提高了反应效率。

2．由于原料在微通道中混合极佳，温度精确控制，反应过程中，浓硫酸、硝酸的用量可以大大减少，减少了废酸的产生，且产物的选择性明显提高。

3．本发明中使用的Corning微通道反应器材质为特种玻璃，计量泵的材质为聚四氟乙烯和钛，耐腐蚀性优良，避免了在常规反应器中腐蚀设备严重的问题。

4.在微通道反应器中，从进料、预热、混合以及反应过程全程为连续流反应，避免了常规间歇反应中需要额外配置装置和转移中出现的泄露，环保安全，生产效率高。

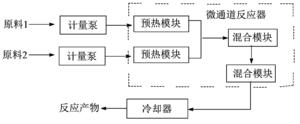

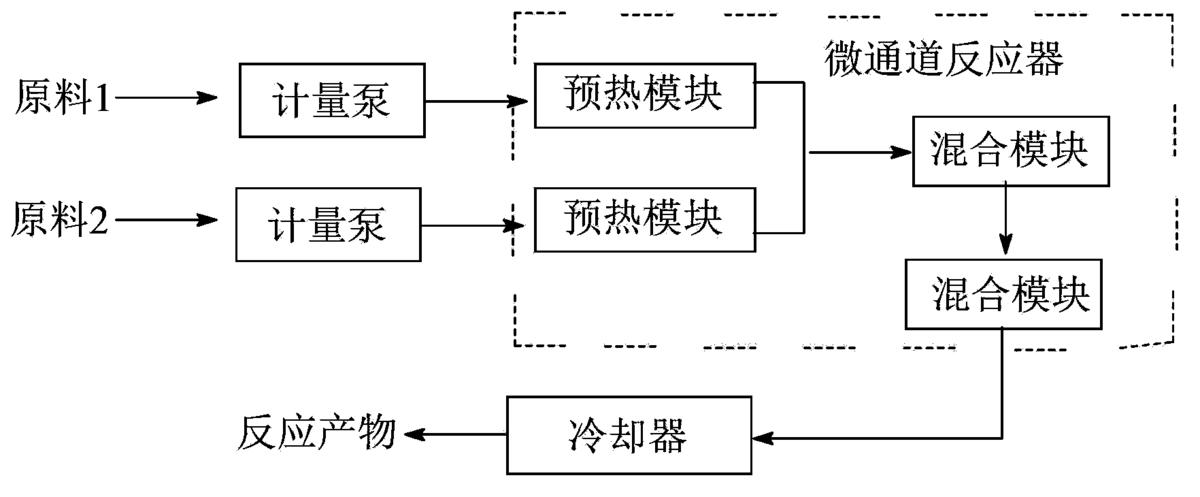

图 1为本发明硫酸胍硝化制备硝基胍反应工艺流程流程图；

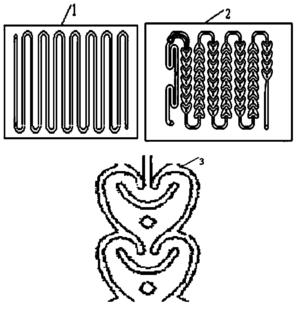

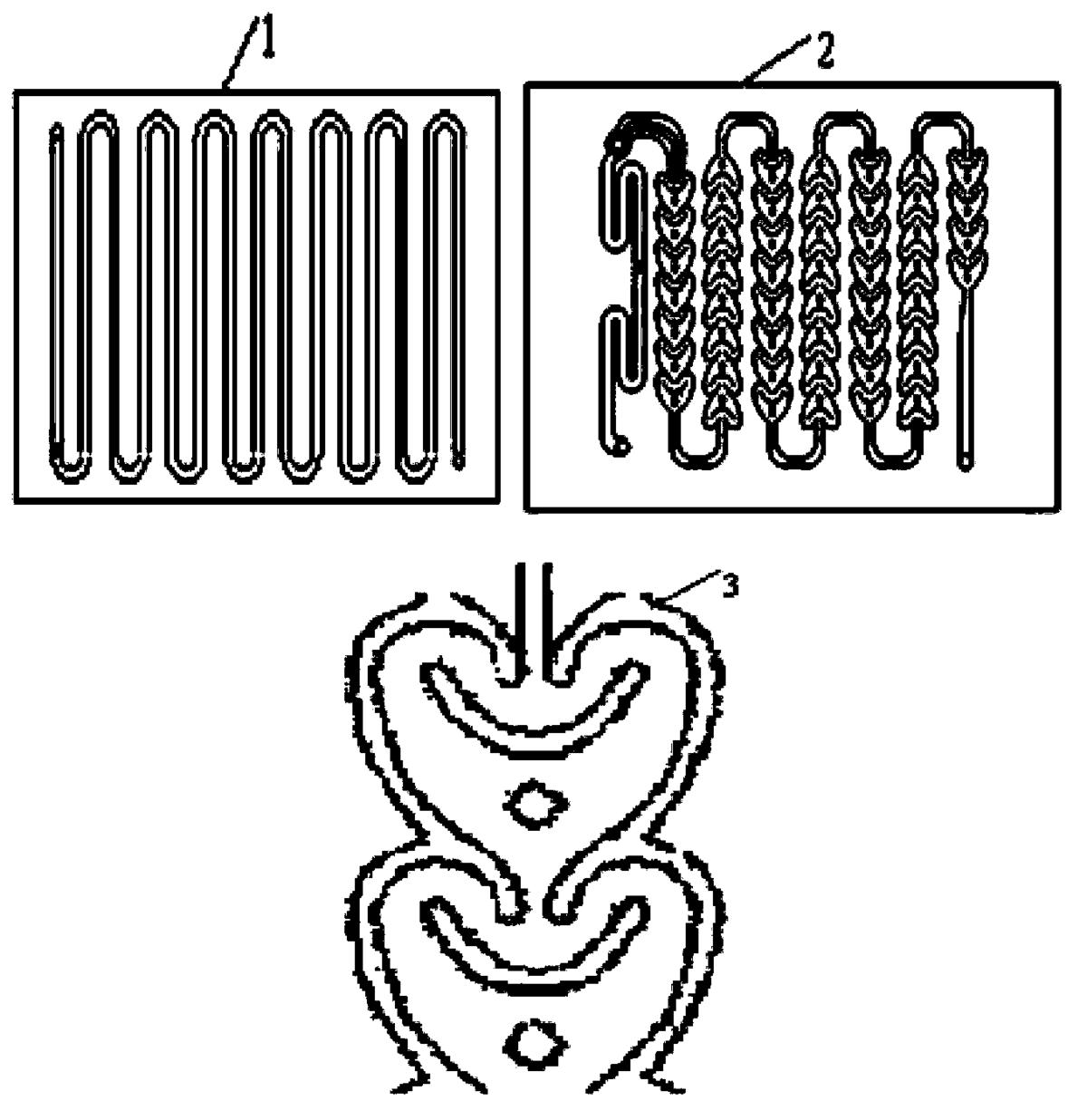

图 2为本发明所使用的Corning微通道反应器模块及结构图；1-直通道功能模块，2-“心型”结构功能模块，3-“心型”结构示意图；

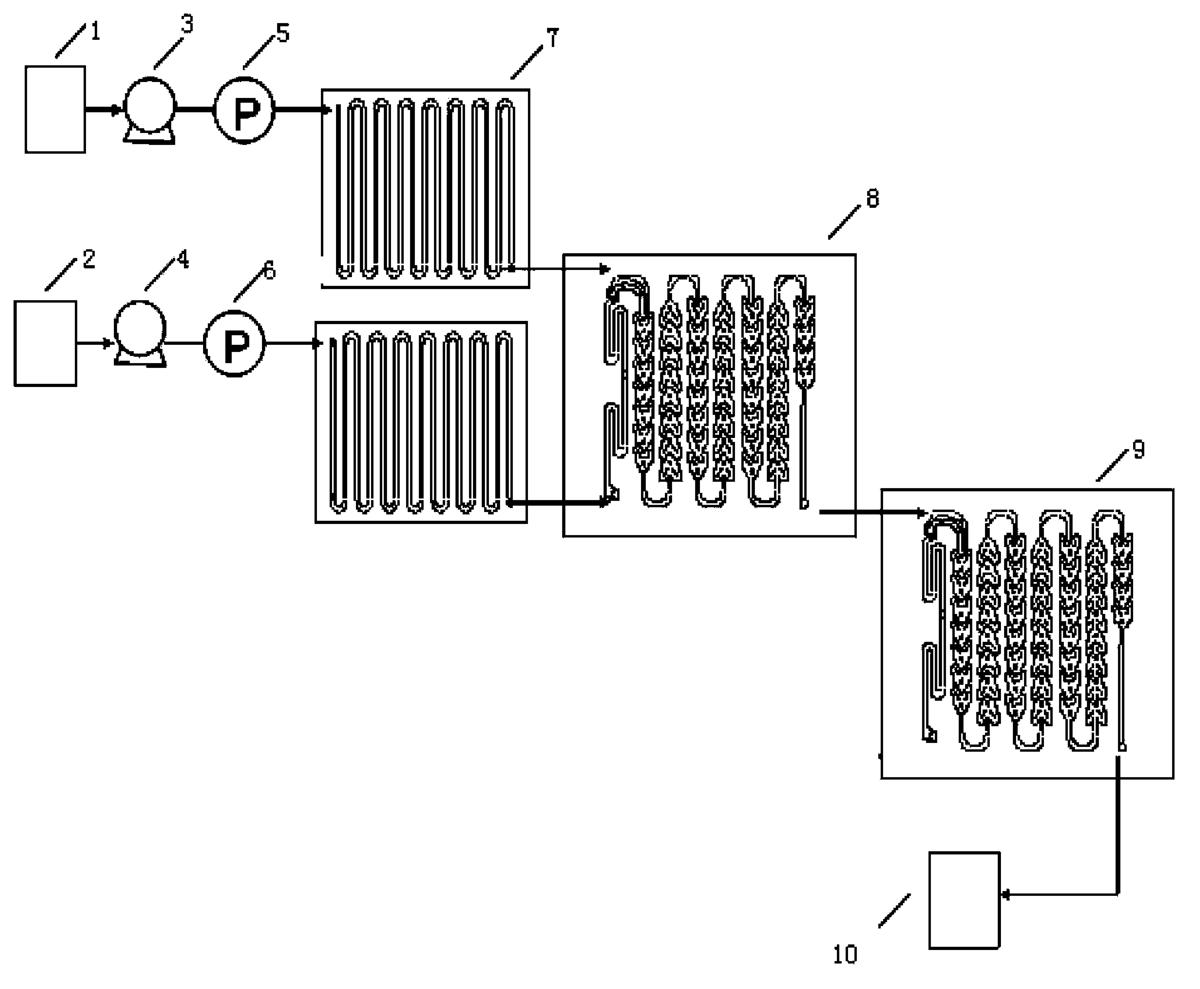

图 3为本发明所使用的Corning微通道反应器流程示意图； 1、2-原料罐，3、4-原料泵，5、6-压力表，7-Corning直行通道模块，8、9-Corning增强混合“心型”模块，10-原料收集。

参照图1本发明的工艺流程，利用图3的装置图，按照下述步骤：（1）先将1、2储罐中的硫酸胍的硫酸溶液和硝酸分别经过3、4计量泵，按照一定的配比打入直通道模块7（直通道结构参见图2中1号）进行预热，整个过程通过5、6压力表监视体系压力；（2）硫酸胍的硫酸溶液和硝酸经过预热后再通入微混合器心形混合模块8（心型结构参见图2中2、3号）内进行混合；（3）混合好的原料再进入下组心形混合模块9中进行反应；（4）经过微通道反应得到的产物

通过冷却盘管冰水浴后，经过滤、水洗后，进行重结晶，减压干燥，在收集瓶10中得到最终产物硝基胍。

下面通过实施例对本发明作近一步说明，但并不因此而限制本发明的内容。

实施例1

（1）所用装置：Corning高通量微通道反应器（Corning直行通道模块+Corning心型通道模块），参照图3确定微通道反应器连接模式，混合反应模块数根据流速与反应停留时间确定，换热介质为导热油。

（2）原料罐1、2配置好硫酸胍的硫酸溶液质量浓度为10%；硝酸质量浓度为30%。设定各计量泵3、泵4的流量控制改变硫酸胍的硫酸溶液：硝酸摩尔比=1:0.9，控制硫酸胍的硫酸溶液流速：0.25mL/min，控制硝酸流速：0.2mL/min，将物料分别打入各直通道预热模块中，控制好反应温度为40℃；硫酸胍的硫酸溶液和硝酸分别用计量泵3、4打入微混合器心形混合模块8内进行混合，混合好的原料再进入下组心形混合模块9中进行反应。反应停留时间为50s，反应产物通过冷却盘管冰水浴后，以高分散相连续流状态流出反应器（见附图3）。

（3）产品经过滤、水洗后，进行重结晶，减压干燥，得白色粉末状固体，收率90%，熔点230℃。产物结构表征：1H NMR(CDCl3, δ: ppm) 7.49(brs,4H)；13C NMR(CDCl3, δ: ppm) 161.0; MS(ESI+): 105[M+H+], 127[M+Na+], 159[M+CH3OH+Na+]; MS(ESI-): 139,141[M+Cl-], 166[M+NO3-]。

实施例2

（1）所用装置：Corning高通量微通道反应器（Corning直行通道模块+Corning心型通道模块），参照图3确定微通道反应器连接模式，混合反应模块数根据流速与反应停留时间确定，换热介质为导热油。

（2）原料罐1、2配置好硫酸胍的硫酸溶液质量浓度为15%；硝酸质量浓度为35%。设定各计量泵3、泵4的流量控制改变硫酸胍的硫酸溶液：硝酸摩尔比=1:1，控制硫酸胍的硫酸溶液流速：0.2mL/min，控制硝酸流速：0.2mL/min，将物料分别打入各直通道预热模块中，控制好反应温度为50℃；硫酸胍的硫酸溶液和硝酸分别用计量泵3、4打入微混合器心形混合模块8内进行混合，混合好的原料再进入下组心形混合模块9中进行反应。反应停留时间为60s，反应产物通过冷却盘管冰水浴后，以高分散相连续流状态流出反应器（见附图3）。

（3）产品经过滤、水洗后，进行重结晶，减压干燥，得白色粉末状固体，收率91%，熔点230℃。产物结构表征：同实施例1。

实施例3

（1）所用装置：Corning高通量微通道反应器（Corning直行通道模块+Corning心型通道模块），参照图3确定微通道反应器连接模式，混合反应模块数根据流速与反应停留时间确定，换热介质为导热油。

（2）原料罐1、2配置好硫酸胍的硫酸溶液质量浓度为20%；硝酸质量浓度为35%。设定各计量泵3、泵4的流量控制改变硫酸胍的硫酸溶液：硝酸摩尔比=1:2，控制硫酸胍的硫酸溶液流速：0.2mL/min，控制硝酸流速：0.8mL/min，将物料分别打入各直通道预热模块中，控制好反应温度为80℃；硫酸胍的硫酸溶液和硝酸分别用计量泵3、4打入微混合器心形混合模块8内进行混合，混合好的原料再进入下组心形混合模块9中进行反应。反应停留时间为80s，反应产物通过冷却盘管冰水浴后，以高分散相连续流状态流出反应器（见附图3）。

（3）产品经过滤、水洗后，进行重结晶，减压干燥，得白色粉末状固体，收率93%，熔点232℃。产物结构表征：同实施例1。

实施例4

（1）所用装置：Corning高通量微通道反应器（Corning直行通道模块+Corning心型通道模块），参照图3确定微通道反应器连接模式，混合反应模块数根据流速与反应停留时间确定，换热介质为导热油。

（2）设定各计量泵3、泵4的流量控制改变硫酸胍的硫酸溶液：硝酸摩尔比=1:5，控制硫酸胍的硫酸溶液流速：0.2mL/min，控制硝酸流速：1mL/min，将物料分别打入各直通道预热模块中，控制好反应温度为90℃；硫酸胍的硫酸溶液和硝酸分别用计量泵3、4打入微混合器心形混合模块8内进行混合，混合好的原料再进入下组心形混合模块9中进行反应。反应停留时间为90s，反应产物通过冷却盘管冰水浴后，以高分散相连续流状态流出反应器（见附图3）。

（3）产品经过滤、水洗后，进行重结晶，减压干燥，得白色粉末状固体，收率93%，熔点231℃。产物结构表征：同实施例1。

实施例5

（1）所用装置：Corning高通量微通道反应器（Corning直行通道模块+Corning心型通道模块），参照图3确定微通道反应器连接模式，混合反应模块数根据流速与反应停留时间确定，换热介质为导热油。

（2）原料罐1、2配置好硫酸胍的硫酸溶液质量浓度为30%；硝酸质量浓度为40%。设定各计量泵3、泵4的流量控制改变硫酸胍的硫酸溶液：硝酸摩尔比=1:10，控制硫酸胍的硫酸溶液流速：0.2mL/min，控制硝酸流速：2mL/min，将物料分别打入各直通道预热模块中，控制好反应温度为100℃；硫酸胍的硫酸溶液和硝酸分别用计量泵3、4打入微混合器心形混合模块8内进行混合，混合好的原料再进入下组心形混合模块9中进行反应。反应停留时间为100s，反应产物通过冷却盘管冰水浴后，以高分散相连续流状态流出反应器（见附图3）。

（3）产品经过滤、水洗后，进行重结晶，减压干燥，得白色粉末状固体，收率92%，熔点232℃。产物结构表征：同实施例1。

实施例6

（1）所用装置：Corning高通量微通道反应器（Corning直行通道模块+Corning心型通道模块），参照图3确定微通道反应器连接模式，混合反应模块数根据流速与反应停留时间确定，换热介质为导热油。

（2）原料罐1、2配置好硫酸胍的硫酸溶液质量浓度为45%；硝酸质量浓度为50%。设定各计量泵3、泵4的流量控制改变硫酸胍的硫酸溶液：硝酸摩尔比=1:50，控制硫酸胍的硫酸溶液流速：0.2mL/min，控制硝酸流速：10mL/min，将物料分别打入各直通道预热模块中，控制好反应温度为120℃；硫酸胍的硫酸溶液和硝酸分别用计量泵3、4打入微混合器心形混合模块8内进行混合，混合好的原料再进入下组心形混合模块9中进行反应。反应停留时间为120s，反应产物通过冷却盘管冰水浴后，以高分散相连续流状态流出反应器（见附图3）。

（3）产品经过滤、水洗后，进行重结晶，减压干燥，得白色粉末状固体，收率91%，熔点230℃。产物结构表征：同实施例1。

实施例7

（1）所用装置：Corning高通量微通道反应器（Corning直行通道模块+Corning心型通道模块），参照图3确定微通道反应器连接模式，混合反应模块数根据流速与反应停留时间确定，换热介质为导热油。

（2）原料罐1、2配置好硫酸胍的硫酸溶液质量浓度为45%；（硝酸+硫酸的混酸）中硝酸质量浓度为50%。设定各计量泵3、泵4的流量控制改变硫酸胍的硫酸溶液：硝酸摩尔比=1:50，控制硫酸胍的硫酸溶液流速：0.2mL/min，控制硝酸流速：10mL/min，将物料分别打入各直通道预热模块中，控制好反应温度为120℃；硫酸胍的硫酸溶液和硝酸分别用计量泵3、4打入微混合器心形混合模块8内进行混合，混合好的原料再进入下组心形混合模块9中进行反应。反应停留时间为120s，反应产物通过冷却盘管冰水浴后，以高分散相连续流状态流出反应器（见附图3）。

（3）产品经过滤、水洗后，进行重结晶，减压干燥，得白色粉末状固体，收率92.1%，熔点230℃。产物结构表征：同实施例1。
