CN201310084747.5 _【中国发明,中国发明授权】可调间距的簇绒地毯轧水装置

著录项

申请号: CN201310084747.5
申请日: 20130318
公开/公告号: CN103225186A
公开/公告日: 20130731
申请/专利权人: [南通纺织职业技术学院]
发明/设计人: [贺良震, 陈志华]
主分类号: D06B1/02
IPC分类号: C12N 9/0008(2013.01) C12N 9/16
CPC分类号: C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码: 江苏(32)
颁证日: G06T1/00
代理人

摘要

本发明公开了一种可调间距的簇绒地毯轧水装置，包括轧车尼龙导带、硬辊、软辊、轧槽侧面支架、导带导辊、轧水槽支架、软辊升降气缸、轧水装置开关、软辊升降槽、压缩空气导管、气缸顶端支撑软辊支架、软辊轴头、轴承、止退弹簧、残液收集挡板和残液疏导开关，所述轧车尼龙导带传动连接导带导辊，所述软辊升降气缸控制软辊上升，软辊套在轴承上，软辊和硬辊的间距通过软辊气缸压力调节旋钮调整。本发明通过轧水，最大限度地保证簇绒地毯经前段喷淋装置喷淋后，表面的整理剂与地毯表面实现均匀的吸附，且若喷淋出现稍许过度现象，可通过轧水加工适度去除簇绒地毯内部多余的水分，提高后续烘干工序的生产效率。

法律状态

法律状态公告日	20240326
法律状态	专利权的终止
法律状态信息	未缴年费专利权终止 IPC(主分类):D06B 1/02 专利号:ZL2013100847475 申请日:20130318 授权公告日:20141029 终止日期:

法律状态公告日	20141029
法律状态	授权
法律状态信息	授权

法律状态公告日	20130828
法律状态	实质审查的生效
法律状态信息	实质审查的生效IPC(主分类):D06B 1/02申请日:20130318

法律状态公告日	20130731
法律状态	公开
法律状态信息	公开

权利要求说明书

权利要求

权利要求数量（9）

独立权利要求数量（1）

层级视图 | 文本视图



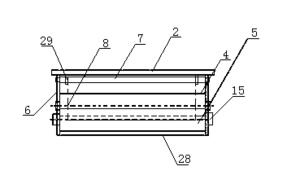

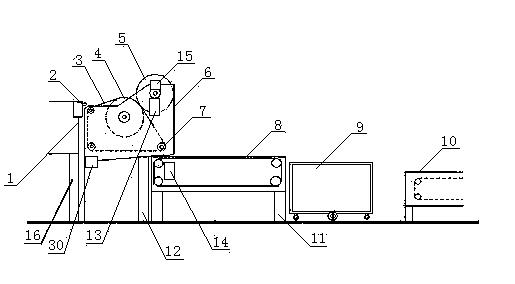

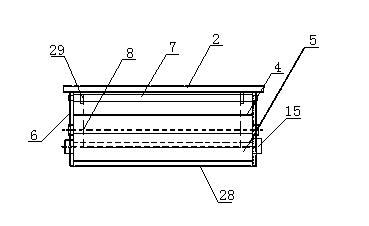

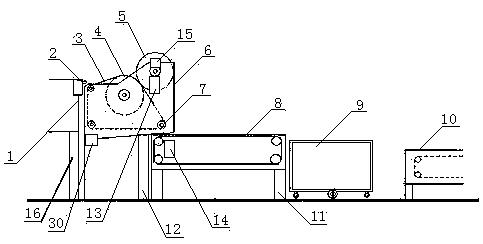

1.一种可调间距的簇绒地毯轧水装置，包括轧车尼龙导带（3）、硬辊（4）、软辊（5）、轧槽侧面支架（6）、导带导辊（7）、轧水槽支架（12）、软辊升降气缸（13）、轧水装置开关（14）、软辊升降槽（15）、压缩空气导管（23）、气缸顶端支撑软辊支架（24）、软辊轴头（25）、轴承（26）、止退弹簧（27）、残液收集挡板（28）和残液疏导开关（30），其特征在于：所述轧车尼龙导带（3）传动连接导带导辊（7），所述软辊升降气缸（13）控制软辊（5）上升，软辊（5）套在轴承（26）上，软辊（4）和硬辊（5）的间距通过软辊气缸压力调节旋钮（20）调整。

2.根据权利要求1所述的可调间距的簇绒地毯轧水装置，其特征在于：所述簇绒地毯轧水装置的前端连接前端喷淋装置（1），前端喷淋装置（1）上部顶端安装有产品止跌装置（2）。

3.根据权利要求1所述的可调间距的簇绒地毯轧水装置，其特征在于：所述簇绒地毯轧水装置的后端依次连接地毯导带（8）、推车（9）和烘干机前端导带（10）。

4.根据权利要求1所述的可调间距的簇绒地毯轧水装置，其特征在于：所述地毯导带（8）由导带支架（11）支撑，轧水槽支架（12）支撑轧水槽，前端喷淋装置支架（16）支撑前端喷淋装置（1）。

5.根据权利要求1所述的可调间距的簇绒地毯轧水装置，其特征在于：所述导带导辊（7）上安装有导带固定环（29），所述软辊升降气缸（13）下端安装有压缩空气导管（23），所述软辊轴头（25）上部顶端安装止退弹簧（27）防止软辊（5）上升过快。

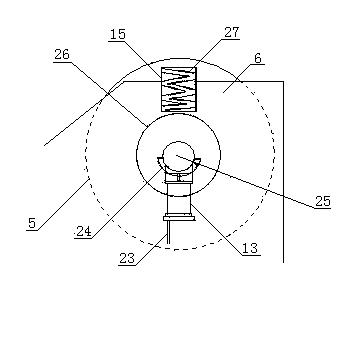

6.根据权利要求1所述的可调间距的簇绒地毯轧水装置，其特征在于：所述气缸顶端支撑软辊支架（24）支撑软辊轴头（25），气缸顶端支撑软辊支架（24）成半月形，所述软辊升降槽（15）由轧槽侧面支架（6）支撑。

7.根据权利要求1所述的可调间距的簇绒地毯轧水装置，其特征在于：所述残液收集挡板（28）成斜面形，通过残液疏导开关（30）放掉收集的残液。

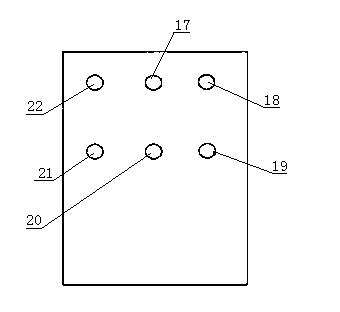

8.根据权利要求1所述的可调间距的簇绒地毯轧水装置，其特征在于：所述轧水装置开关（14）由六个按钮组成：地毯导带调速旋钮（17）、地毯导带关闭按钮（18）、软辊气缸关闭按钮（19）、软辊气缸压力调节旋钮（20）、软辊气缸开启按钮（21）和地毯导带开启按钮（22）。

9.根据权利要求1所述的可调间距的簇绒地毯轧水装置，其特征在于：所述硬辊（4）为不锈钢硬辊，所述软辊（5）由软辊内芯和包裹软辊内芯的橡胶组成，软辊内芯由不锈钢组成。
