【中国实用新型】一种可变形的新型衣撑

有权-审定授权 中国

申请号:
CN202021697295.X
专利权人:
淮阴工学院
授权公告日/公开日:
2021.05.25
专利有效期:
2020.08.14-2030.08.14
技术分类:
D06:织物等的处理;洗涤;其他类不包括的柔性材料
转化方式:
转让
价值度指数:
57.0分
价格:
¥1400.00
370 0

发布人

龙图腾网科技(合肥)股份有限公司

联系人龙图腾网科技(合肥)股份有限公司

18715114593
3008967067@qq.com
3008967067
18715114593
合肥市蜀山区创业产业园2期18楼龙图腾网科技(合肥)股份有限公司
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN202021697295.X
申请日
20200814
公开/公告号
CN213267190U
公开/公告日
20210525
申请/专利权人
[淮阴工学院]
发明/设计人
[唐莹, 陈惠惠]
主分类号
D06F57/00
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人
[谢观素]

摘要

本实用新型公开了一种可变形的新型衣撑,包括挂钩,所述挂钩由钩部和连接部组成,所述连接部下端安装有第一衣撑,还包括安装在所述连接部上端的第二衣撑,所述第二衣撑套设在所述第一衣撑外,所述第二衣撑通过转轴与所述连接部连接,且所述第二衣撑可绕转轴转动,所述连接部上还设有对所述第二衣撑转动做支撑限位的限位部。通过在现有的衣撑基础上,套设第二衣撑,实现使用时转动第二衣撑与第一衣撑形成夹角,不用时收回第二衣撑与第一衣撑共面,减少衣撑数量的同时满足晾晒需求,达到减少杂乱、提升生活质量的目的。

法律状态

法律状态公告日 20240126
法律状态 专利申请权、专利权的转移
法律状态信息 专利权的转移
IPC(主分类):D06F 57/00
专利号:ZL202021697295X
登记生效日:20240109
变更事项:专利权人
变更前权利人:淮阴工学院
变更后权利人:龙图腾网科技(合肥)股份有限公司
变更事项:地址
变更前权利人:223005 江苏省淮安市经济技术开发区枚乘东路1号
变更后权利人:230000 安徽省合肥市蜀山经济开发区井岗路电商园一期2号楼1楼
法律状态公告日 20210525
法律状态 授权
法律状态信息 授权
事务数据公告日 20240126
事务数据类型 专利申请权、专利权的转移
转让详情 专利权的转移
IPC(主分类):D06F 57/00
专利号:ZL202021697295X
登记生效日:20240109
变更事项:专利权人
变更前权利人:淮阴工学院
变更后权利人:龙图腾网科技(合肥)股份有限公司
变更事项:地址
变更前权利人:223005 江苏省淮安市经济技术开发区枚乘东路1号
变更后权利人:230000 安徽省合肥市蜀山经济开发区井岗路电商园一期2号楼1楼
暂无数据

权利要求

权利要求数量(8

独立权利要求数量(1

1.一种可变形的新型衣撑,包括挂钩,所述挂钩由钩部(1)和连接部(2)组成,所述连接部(2)下端安装有第一衣撑(3),其特征在于:还包括安装在所述连接部(2)上端的第二衣撑(4),所述第二衣撑(4)套设在所述第一衣撑(3)外,所述第二衣撑(4)与所述连接部(2)转动连接且所述第二衣撑(4)可绕所述连接部(2)转动,所述连接部(2)上还设有对所述第二衣撑(4)转动做支撑限位的限位部(6)。

2.根据权利要求1所述的一种可变形的新型衣撑,其特征在于:所述第二衣撑(4)通过转轴(5)与所述连接部(2)连接且所述第二衣撑(4)可绕转轴(5)转动。

3.根据权利要求1所述的一种可变形的新型衣撑,其特征在于:所述第二衣撑(4)上固定有转杆(9),所述连接部(2)中设有用于穿过所述转杆(9)的通孔(10)。

4.根据权利要求1、2或3所述的一种可变形的新型衣撑,其特征在于:所述第二衣撑(4)底边与所述第一衣撑(3)底边保持平行。

5.根据权利要求4所述的一种可变形的新型衣撑,其特征在于:所述第一衣撑(3)和所述第二衣撑(4)上均以所述连接部(2)为中心对称设有凹槽(7)。

6.根据权利要求5所述的一种可变形的新型衣撑,其特征在于:所述连接部(2)设为可伸缩。

7.根据权利要求6所述的一种可变形的新型衣撑,其特征在于:所述钩部(1)与所述连接部(2)活动连接。

8.根据权利要求7所述的一种可变形的新型衣撑,其特征在于:所述挂钩上安装有防风绳,所述防风绳一端固定在所述挂钩的钩端,所述防风绳另一端可拆卸地连接至挂钩底端。

1.一种可变形的新型衣撑,包括挂钩,所述挂钩由钩部(1)和连接部(2)组成,所述连接部(2)下端安装有第一衣撑(3),其特征在于:还包括安装在所述连接部(2)上端的第二衣撑(4),所述第二衣撑(4)套设在所述第一衣撑(3)外,所述第二衣撑(4)与所述连接部(2)转动连接且所述第二衣撑(4)可绕所述连接部(2)转动,所述连接部(2)上还设有对所述第二衣撑(4)转动做支撑限位的限位部(6)。

2.根据权利要求1所述的一种可变形的新型衣撑,其特征在于:所述第二衣撑(4)通过转轴(5)与所述连接部(2)连接且所述第二衣撑(4)可绕转轴(5)转动。

3.根据权利要求1所述的一种可变形的新型衣撑,其特征在于:所述第二衣撑(4)上固定有转杆(9),所述连接部(2)中设有用于穿过所述转杆(9)的通孔(10)。

4.根据权利要求1、2或3所述的一种可变形的新型衣撑,其特征在于:所述第二衣撑(4)底边与所述第一衣撑(3)底边保持平行。

5.根据权利要求4所述的一种可变形的新型衣撑,其特征在于:所述第一衣撑(3)和所述第二衣撑(4)上均以所述连接部(2)为中心对称设有凹槽(7)。

6.根据权利要求5所述的一种可变形的新型衣撑,其特征在于:所述连接部(2)设为可伸缩。

7.根据权利要求6所述的一种可变形的新型衣撑,其特征在于:所述钩部(1)与所述连接部(2)活动连接。

8.根据权利要求7所述的一种可变形的新型衣撑,其特征在于:所述挂钩上安装有防风绳,所述防风绳一端固定在所述挂钩的钩端,所述防风绳另一端可拆卸地连接至挂钩底端。

说明书

技术领域

本实用新型属于生活用品领域,尤其涉及一种可变形的新型衣撑。

背景技术

衣撑是人们晾晒衣服和在衣橱中收藏衣服必备的生活用品,尤其作为人们每天用于挂晒衣服的家居用品,如今已经成为许多家庭的生活必需。现有的衣撑多采用挂钩式或者枝叉式,这些衣服撑宽度和长度固定,一次只能实现一种大小衣服的悬挂,悬挂衣服数量和衣撑数量匹配。

日常生活中,对于家庭来说衣服的数量都是相当可观的,由于一件衣服对应一个衣撑,故衣撑需求的数量很大,包括在校住宿时,需要足够的衣撑用于晾晒衣服,然而当衣服晒干收回时,有相当部分的衣服无需使用衣撑而是叠起在衣柜中,这就造成衣撑空余数量较多放置杂乱,然而缩减衣撑数量又会造成使用时无法满足使用需求,因此针对如何在衣撑数量较少的同时满足更多的晾晒需求,特设计了本实用新型。

发明内容

本实用新型的目的在于提供一种可变形的新型衣撑,通过在现有的衣撑基础上,套设第二衣撑,实现使用时转动第二衣撑与第一衣撑形成夹角,不用时收回第二衣撑与第一衣撑共面,减少衣撑数量的同时满足晾晒需求,达到减少杂乱、提升生活质量的目的。

为了达到上述目的,本实用新型采用了以下技术方案:

一种可变形的新型衣撑,包括挂钩,所述挂钩由钩部和连接部组成,所述连接部下端安装有第一衣撑,还包括安装在所述连接部上端的第二衣撑,所述第二衣撑套设在所述第一衣撑外,所述第二衣撑与所述连接部转动连接且所述第二衣撑可绕所述连接部转动,所述连接部上还设有对所述第二衣撑转动做支撑限位的限位部。

本实用新型的进一步改进方案是,所述第二衣撑通过转轴与所述连接部连接且所述第二衣撑可绕转轴转动。

本实用新型的进一步改进方案是,所述第二衣撑上固定有转杆,所述连接部中设有用于穿过所述转杆的通孔。

本实用新型的进一步改进方案是,所述第二衣撑底边与所述第一衣撑底边保持平行。

本实用新型的进一步改进方案是,所述第一衣撑和所述第二衣撑上均以所述连接部为中心对称设有凹槽。

本实用新型的进一步改进方案是,所述连接部设为可伸缩。

本实用新型的进一步改进方案是,所述钩部与所述连接部活动连接。

本实用新型的进一步改进方案是,所述挂钩上安装有防风绳,所述防风绳一端固定在所述挂钩的钩端,所述防风绳另一端可拆卸地连接至挂钩底。

本实用新型与现有技术相比,所带来的有益效果有:

(1)通过在第一衣撑外安装第二衣撑,不使用时两者共面,使用时翻转第二衣撑使之相对于连接部转动,第二衣撑转动至合适角度时达至限位部后与第一衣撑形成夹角,限位部对第二衣撑起到支撑限位的作用,可同时在第一衣撑和第二衣撑上晾晒,无需使用时往限位部相反方向转动第二衣撑使其回到与第一衣撑共面处,故可有效减少平时衣撑的总数量,且使用时又可满足晾晒需求,达到减少空间杂乱,提升收纳的生活质量。

(2)第一衣撑底边与第二衣撑底边保持平行,使得两个衣撑底边均平行于地面,可防止晾晒的衣物歪斜以达到较好的晾晒效果。

(3)通过设置凹槽可增大衣物在衣撑上的挂设摩擦力。

(4)连接部通过可伸缩的结构调节长短,便于根据实际使用需求进行调节。

(5)将钩部设为可活动的方式,可将钩部弯折至第一衣撑和第二衣撑中间,可保持晾晒的方式和结构更加稳定。

(6)在挂钩上设置防风绳,有效避免衣撑在外晾晒时被吹走。

附图说明

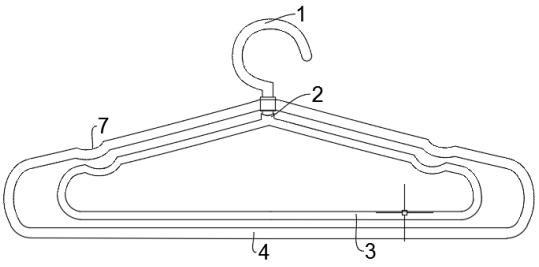

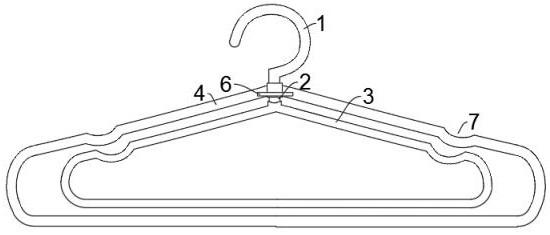

图1为本实用新型实施例2未使用状态下的正视结构示意图

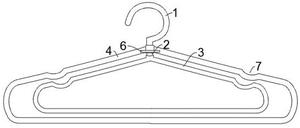

图2为本实用新型实施例2未使用状态下的后视结构示意图

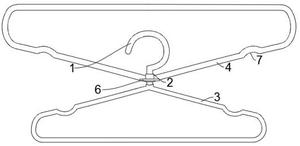

图3为本实用新型实施例2打开状态下的后视结构示意图

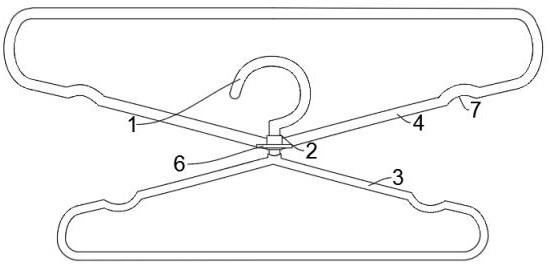

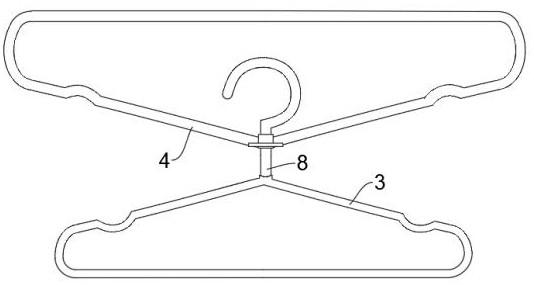

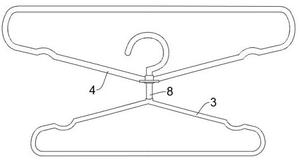

图4为本实用新型实施例2打开状态下拉伸后的后视结构示意图

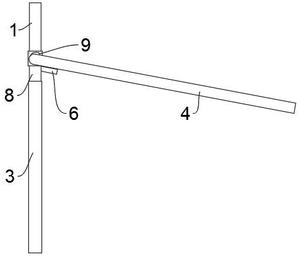

图5为本实用新型实施例2使用状态下的侧视结构图

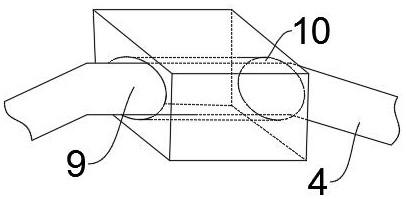

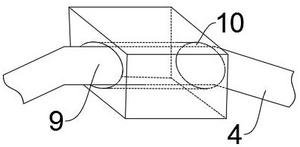

图6为图5中通孔细节放大图

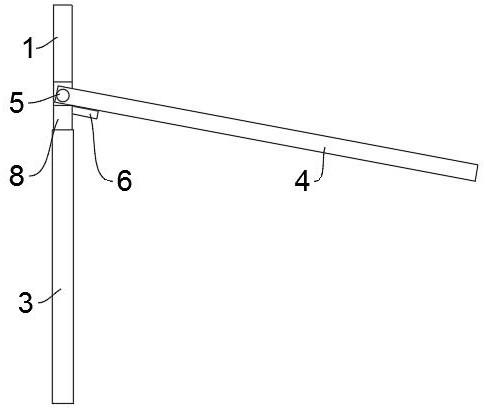

图7为本实用新型实施例1使用状态下的侧视结构图

图中:1-钩部;2-连接部;3-第一衣撑;4-第二衣撑;5-转轴;6-限位部;7-凹槽;8-伸缩杆;9-转杆;10-限位部。

具体实施方式

下面结合附图和具体实施方式,进一步阐明本实用新型,应理解下述具体实施方式仅用于说明本实用新型而不用于限制本实用新型的范围,在阅读了本实用新型之后,本领域技术人员对实用新型的各种等价形式的修改均落于本申请所附权利要求所限定的范围。

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。

实施例1:

一种可变形的新型衣撑,包括挂钩,所述挂钩由钩部1和连接部2组成,所述连接部2下端安装有第一衣撑3,还包括安装在所述连接部2上端的第二衣撑4,所述第二衣撑4套设在所述第一衣撑3外,所述第二衣撑4通过转轴5与所述连接部2连接,且所述第二衣撑4可绕转轴5转动,所述连接部2上还设有对所述第二衣撑4转动做支撑限位的限位部6。

本方案中,所述转轴5的轴线与所述第一衣撑3和第二衣撑4的底边同向且平行。

本方案中,限位部6低于所述转轴5设置。所述第二衣撑4主要包括两种状态,第一状态,所述第二衣撑4与所述第一衣撑3共面;或第二状态,所述第二衣撑4与所述第一衣撑3形成夹角;所述第二状态下,当所述第二衣撑4到达限位部6时,夹角小于等于90度,优选为60度。

为了防止晾晒的衣物歪斜以达到较好的晾晒效果,所述第二衣撑4底边与所述第一衣撑3底边保持平行。

本方案中,为了晾晒的效果更优,第二衣撑4可用于晾晒毛巾等衣物。所述第二衣撑4底边还可安装衣夹。

为了增大衣撑与衣物之间的摩擦力,进一步防止晾晒时衣物滑落,所述第一衣撑3和所述第二衣撑4上均以所述连接部2为中心对称设有凹槽7,此外衣撑表面还安装有硅胶皮套。

根据实际使用需求调节连接部2的长度,或者说调节第一衣撑3与第二衣撑4之间的间距,以便达到更好的晾晒效果,本方案中所述连接部2设为可伸缩,可使用伸缩杆8的结构。

本方案中,为了更好的保持平衡,所述挂钩的钩部1位于在第二状态下的所述第一衣撑3和所述第二衣撑4的中间,因此所述钩部1与所述连接部2活动连接,所述钩部1与所述连接部2可设为铰接,钩部1的角度使挂设在晾衣绳上第二衣撑4转动限位后、钩部1位于第一衣撑3和第二衣撑4的中间。

所述挂钩上安装有防风绳,所述防风绳一端固定在所述挂钩的钩端,所述防风绳另一端可拆卸地连接至挂钩底。所述防风绳采用弹性材质。

具体使用方式:使用时,令第二衣撑4以连接部2为支点翻转转动至限位部6,第二衣撑4在限位部6的限位下得到支撑限位,此时第二衣撑4与第一衣撑3形成夹角,根据需要调整连接部2的长度,即调整第一衣撑3和第二衣撑4之间的间距,打开防风绳将挂钩挂在晾晒杆上,扣上防风绳。不使用时,将第二衣撑4以连接部2为支点与使用时相反的方向转动至回到与第一衣撑3共面状态。

实施例2:

本实施例2仅对实施例1中所述第二衣撑4与连接部2的转动连接方式做出改变,所述第二衣撑4上固定有转杆9,所述连接部2中设有用于穿过所述转杆9的通孔10。其余均与实施例1相同,在此不予赘述。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
