【中国实用新型】一种冷热水切换阀

有权-审定授权 中国

申请号:
CN202021309438.5
专利权人:
张荣
授权公告日/公开日:
2021.05.07
专利有效期:
2020.07.06-2030.07.06
技术分类:
F16:工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
历史运营情况:
价值度指数:
51.0分
交易方式:
转让
价格:
面议
164 1

发布人

张荣

联系人张荣

15339047186
z15339047186
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN202021309438.5
申请日
20200706
公开/公告号
CN213145442U
公开/公告日
20210507
申请/专利权人
[张荣]
发明/设计人
[张荣]
主分类号
F16K11/02
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
陕西(61)
颁证日
G06T1/00
代理人
[代述波]

摘要

本实用新型提供一种冷热水切换阀,涉及切换阀设备技术领域。本实用新型包括切换阀本体,上述切换阀本体上设有热水水管、冷水水管、出水管,上述热水水管、冷水水管、出水管同侧设置。本实用新型解决了切换阀的管口不易与水管(家庭主水管)对接的问题。

法律状态

法律状态公告日 20210507
法律状态 授权
法律状态信息 授权

权利要求

权利要求数量(10

独立权利要求数量(1

1.一种冷热水切换阀,其特征在于,包括切换阀本体,所述切换阀本体上设有热水水管、冷水水管、出水管,所述热水水管、冷水水管、出水管同侧设置。

2.根据权利要求1所述的一种冷热水切换阀,其特征在于,所述切换阀本体包括切换阀外壳,还包括设置在所述切换阀外壳内与其配合的切换阀阀芯。

3.根据权利要求2所述的一种冷热水切换阀,其特征在于,所述热水水管、所述冷水水管、所述出水管均与所述切换阀外壳内腔连通,所述冷水水管、所述热水水管、所述出水管均与所述切换阀外壳一体成型设置。

4.根据权利要求2所述的一种冷热水切换阀,其特征在于,所述切换阀阀芯设置在所述切换阀外壳的前侧,所述热水水管、所述冷水水管、所述出水管设置在所述切换阀外壳的环侧。

5.根据权利要求2所述的一种冷热水切换阀,其特征在于,所述切换阀阀芯设置在所述切换阀外壳的前侧,所述热水水管、所述冷水水管、所述出水管设置在所述切换阀外壳的后侧。

6.根据权利要求2所述的一种冷热水切换阀,其特征在于,包括调节手柄,所述调节手柄与所述切换阀阀芯配合。

7.根据权利要求6所述的一种冷热水切换阀,其特征在于,所述调节手柄的包括连接筒,所述连接筒与所述切换阀阀芯转动配合,所述连接筒上设有调节片。

8.根据权利要求7所述的一种冷热水切换阀,其特征在于,所述调节片上贯穿设有安装孔,所述调节片上贯穿设置有滑槽,所述滑槽的一端与所述安装孔连通,所述滑槽的另一端贯穿所述调节片远离所述连接筒的一侧。

9.根据权利要求8所述的一种冷热水切换阀,其特征在于,所述安装孔呈圆台状,所述安装孔口径较大的一端位于所述调节片的前侧。

10.根据权利要求1所述的一种冷热水切换阀,其特征在于,所述冷水水管、所述热水水管、所述出水管远离所述切换阀本体的一侧设置有内螺纹。

1.一种冷热水切换阀,其特征在于,包括切换阀本体,所述切换阀本体上设有热水水管、冷水水管、出水管,所述热水水管、冷水水管、出水管同侧设置。 2.根据权利要求1所述的一种冷热水切换阀,其特征在于,所述切换阀本体包括切换阀外壳,还包括设置在所述切换阀外壳内与其配合的切换阀阀芯。 3.根据权利要求2所述的一种冷热水切换阀,其特征在于,所述热水水管、所述冷水水管、所述出水管均与所述切换阀外壳内腔连通,所述冷水水管、所述热水水管、所述出水管均与所述切换阀外壳一体成型设置。 4.根据权利要求2所述的一种冷热水切换阀,其特征在于,所述切换阀阀芯设置在所述切换阀外壳的前侧,所述热水水管、所述冷水水管、所述出水管设置在所述切换阀外壳的环侧。 5.根据权利要求2所述的一种冷热水切换阀,其特征在于,所述切换阀阀芯设置在所述切换阀外壳的前侧,所述热水水管、所述冷水水管、所述出水管设置在所述切换阀外壳的后侧。 6.根据权利要求2所述的一种冷热水切换阀,其特征在于,包括调节手柄,所述调节手柄与所述切换阀阀芯配合。 7.根据权利要求6所述的一种冷热水切换阀,其特征在于,所述调节手柄的包括连接筒,所述连接筒与所述切换阀阀芯转动配合,所述连接筒上设有调节片。 8.根据权利要求7所述的一种冷热水切换阀,其特征在于,所述调节片上贯穿设有安装孔,所述调节片上贯穿设置有滑槽,所述滑槽的一端与所述安装孔连通,所述滑槽的另一端贯穿所述调节片远离所述连接筒的一侧。 9.根据权利要求8所述的一种冷热水切换阀,其特征在于,所述安装孔呈圆台状,所述安装孔口径较大的一端位于所述调节片的前侧。 10.根据权利要求1所述的一种冷热水切换阀,其特征在于,所述冷水水管、所述热水水管、所述出水管远离所述切换阀本体的一侧设置有内螺纹。

说明书

技术领域

本实用新型涉及切换阀设备技术领域,具体而言,涉及一种冷热水切换阀。

背景技术

切换阀(强制阀)是安装在切换式换热器(或蓄冷器)热端的气动开关阀,利用连杆结构原理实现阀板的启闭。

在房屋建设中,房屋内水管进行布局时,需要使用到切换阀,切换阀有三个管口,三个管口需要对接不同的水管(家庭主水管),现有的切换阀三个管口的结构设计不合理,存在不易与水管对接的问题。

综上所述,我们提出了一种冷热水切换阀解决以上问题。

发明内容

本实用新型的目的在于提供了一种冷热水切换阀,解决了切换阀的管口不易与水管(家庭主水管)对接的问题。

本实用新型的实施例是这样实现的:

一种冷热水切换阀,包括切换阀本体,上述切换阀本体上设有热水水管、冷水水管、出水管,上述热水水管、冷水水管、出水管同侧设置。

在本实用新型的一些实施例中,上述切换阀本体包括切换阀外壳,还包括设置在上述切换阀外壳内与其配合的切换阀阀芯。

在本实用新型的一些实施例中,上述热水水管、上述冷水水管、上述出水管均与上述切换阀外壳内腔连通,上述冷水水管、上述热水水管、上述出水管均与上述切换阀外壳一体成型设置。

在本实用新型的一些实施例中,上述切换阀阀芯设置在上述切换阀外壳的前侧,上述热水水管、上述冷水水管、上述出水管设置在上述切换阀外壳的环侧。

在本实用新型的一些实施例中,上述切换阀阀芯设置在上述切换阀外壳的前侧,上述热水水管、上述冷水水管、上述出水管设置在上述切换阀外壳的后侧。

在本实用新型的一些实施例中,包括调节手柄,上述调节手柄与上述切换阀阀芯配合。

在本实用新型的一些实施例中,上述调节手柄的包括连接筒,上述连接筒与上述切换阀阀芯转动配合,上述连接筒上设有调节片。

在本实用新型的一些实施例中,上述调节片上贯穿设有安装孔,上述调节片上贯穿设置有滑槽,上述滑槽的一端与上述安装孔连通,上述滑槽的另一端贯穿上述调节片远离上述连接筒的一侧。

在本实用新型的一些实施例中,上述安装孔呈圆台状,上述安装孔口径较大的一端位于上述调节片的前侧。

在本实用新型的一些实施例中,上述冷水水管、上述热水水管、上述出水管远离上述切换阀本体的一侧设置有内螺纹。

本实用新型实施例至少具有如下优点或有益效果:

一种冷热水切换阀,包括切换阀本体,上述切换阀本体上设有热水水管、冷水水管、出水管,上述热水水管、冷水水管、出水管同侧设置。

在房屋建设中,在水管布局设计时,主水管为两条,一条主水管为热水管,另一条主水管为冷水管,上述为现有技术特征,这里就不再进行详细描述,冷水水管连接主水管的冷水管,热水水管连接主水管的热水管,出水管连接用水设备,热水水管、冷水水管、出水管同侧设置,使冷水水管、热水水管、出水管容易连接主水管(包括了热水管、冷水管)。本实用新型的设计解决了现有切换阀的管口不易与水管(家庭主水管)对接的问题。

这里以马桶为例,上述用水设备为马桶,马桶的水箱连接本实用新型的出水管,本实用新型的热水水管连接家庭主水管的热水管,本实用新型的冷水水管连接家庭主水管的冷水管,调节切换阀本体使冷水水管与马桶的水箱连通时,家庭主水管(冷水管)中的冷水进入马桶水箱,达到马桶水箱补水的目的。在未需要供应热水时,调节机切换阀本体,使热水水管与马桶的水箱连通时,家庭主水管(热水管)中的冷水(上述热水管中的前端为冷水,不能被使用)进入马桶的水箱,达到马桶水箱补水的目的,同时避免了水源的浪费,在家庭主水管(热水管)中的水热了后,调节机切换阀本体,使热水水管与马桶的水箱断开。

在这里需要说明的是,本实用新型涉及的切换阀用在马桶上,只是切换阀的一种使用方式,不是对切换阀的使用范围进行限定,在其他实施例中,能达到上述同等效果皆可使用。

附图说明

为了更清楚地说明本实用新型实施例的技术方案,下面将对实施例中所需要使用的附图作简单地介绍,应当理解,以下附图仅示出了本实用新型的某些实施例,因此不应被看作是对范围的限定,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他相关的附图。

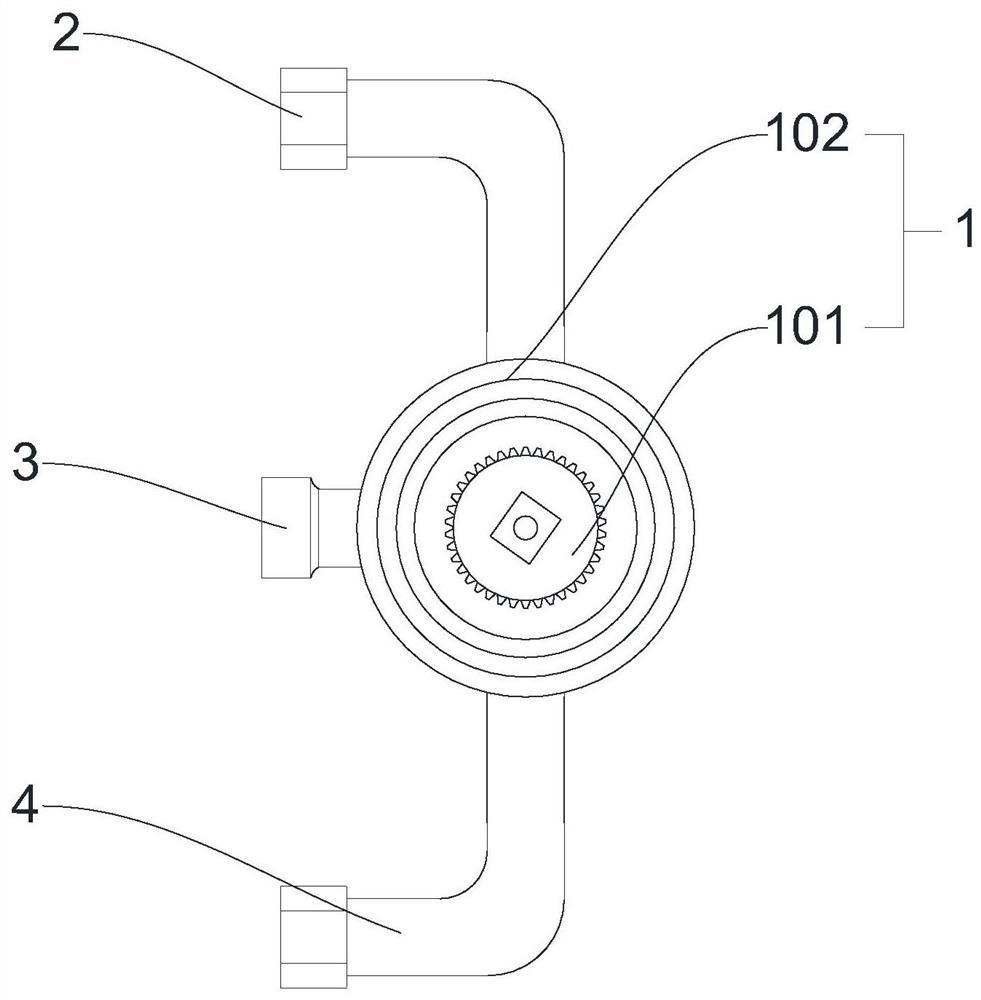

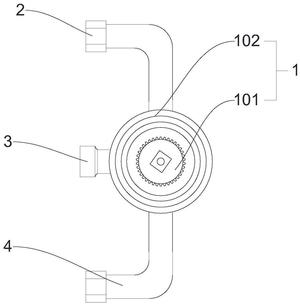

图1为本实用新型实施例冷热水切换阀的结构示意图;

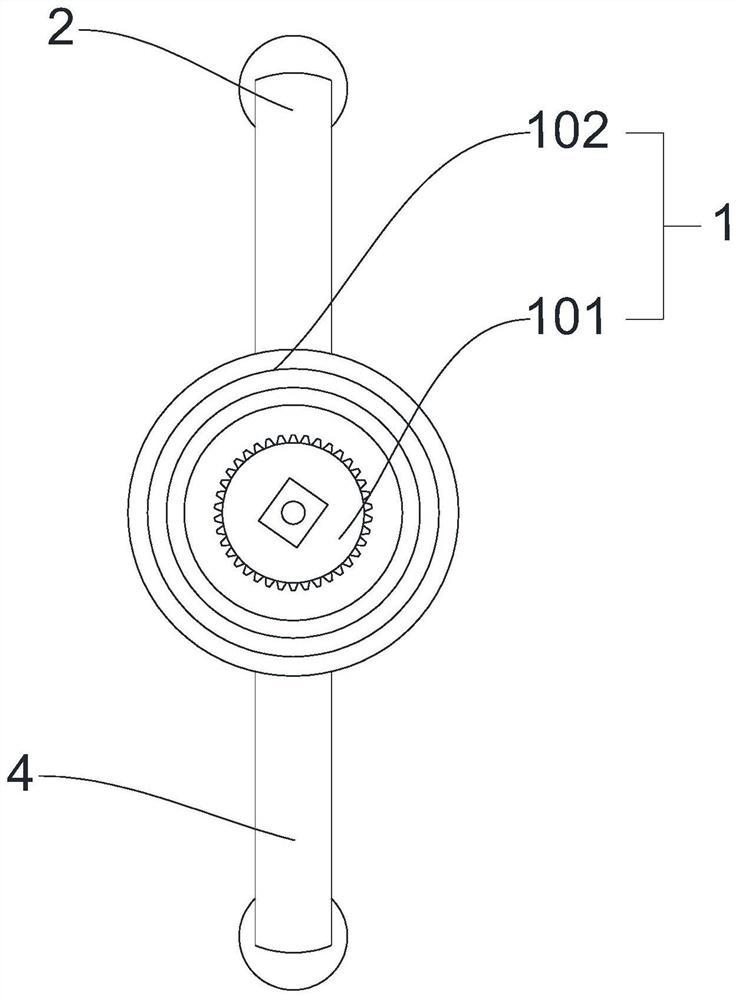

图2为本实用新型实施例冷热水切换阀另一种结构的示意图;

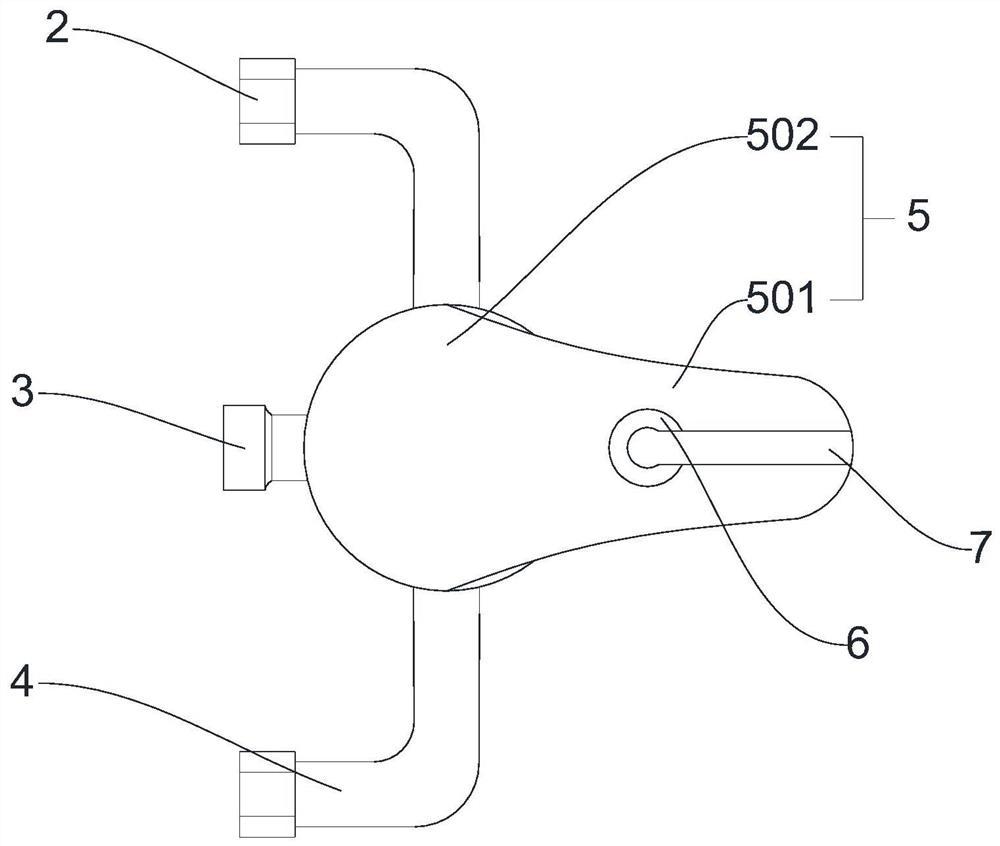

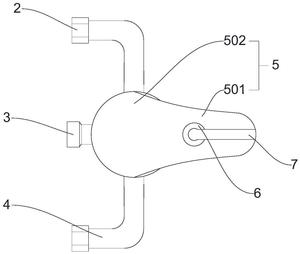

图3为图1中冷热水切换阀和调节手柄连接的结构示意图;

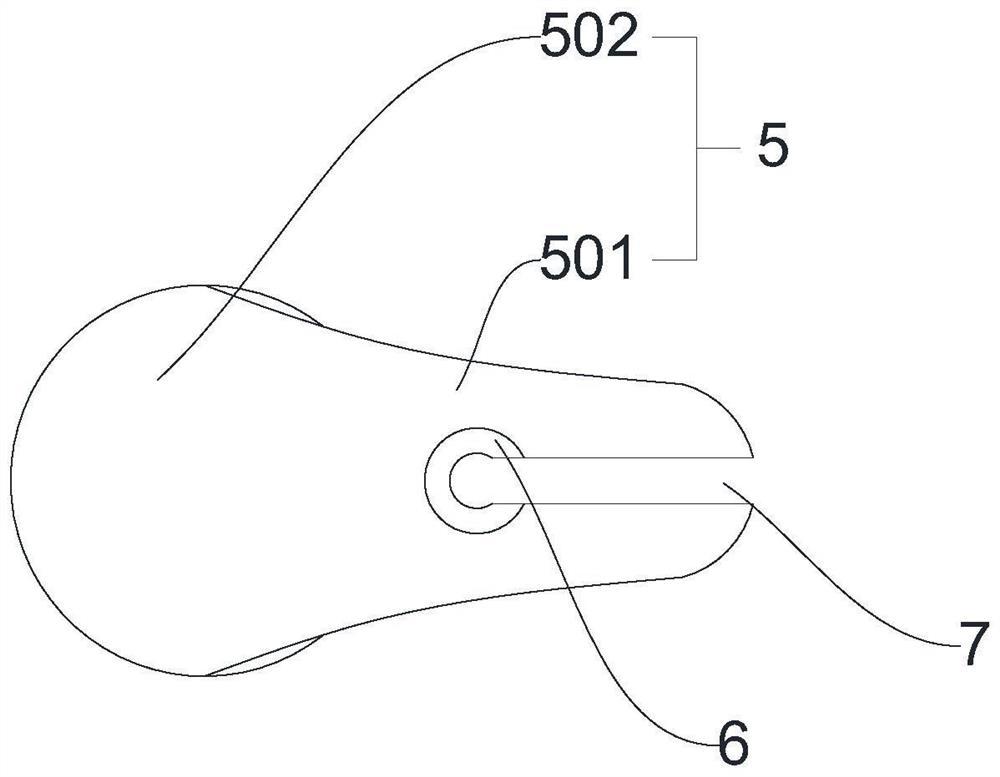

图4为图3中调节手柄的结构示意图。

图标:1-切换阀本体,101-切换阀阀芯,102-切换阀外壳,2-热水水管,3-出水管,4-冷水水管,5-调节手柄,501-连接筒,502-调节片,6- 安装孔,7-滑槽。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚,下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此,以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围,而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

应注意到:相似的标号和字母在下面的附图中表示类似项,因此,一旦某一项在一个附图中被定义,则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型实施例的描述中,需要说明的是,若出现术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,或者是该实用新型产品使用时惯常摆放的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”、“第三”等仅用于区分描述,而不能理解为指示或暗示相对重要性。

此外,若出现术语“水平”、“竖直”、“悬垂”等术语并不表示要求部件绝对水平或悬垂,而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平,并不是表示该结构一定要完全水平,而是可以稍微倾斜。

在本实用新型实施例的描述中,“多个”代表至少2个。

在本实用新型实施例的描述中,还需要说明的是,除非另有明确的规定和限定,若出现术语“设置”、“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本实用新型中的具体含义。

实施例

请参照图1-图4,本实施例提供一种冷热水切换阀,解决了现有切换阀的管口不易与水管(家庭主水管)对接的问题。

一种冷热水切换阀,包括切换阀本体1,上述切换阀本体1上设有热水水管2、冷水水管4、出水管3,上述热水水管2、冷水水管4、出水管3同侧设置。

在房屋建设中,在水管布局设计时,主水管为两条,一条主水管为热水管,另一条主水管为冷水管,上述为现有技术特征,这里就不再进行详细描述,冷水水管4连接主水管的冷水管,热水水管2连接主水管的热水管,出水管3连接用水设备,热水水管2、冷水水管4、出水管3同侧设置,使冷水水管4、热水水管2、出水管3容易连接主水管(包括了热水管、冷水管)。本实用新型的设计解决了现有切换阀的管口不易与水管(家庭主水管)对接的问题。

这里以马桶为例,上述用水设备为马桶,马桶的水箱连接本实用新型的出水管3,本实用新型的热水水管2连接家庭主水管的热水管,本实用新型的冷水水管4连接家庭主水管的冷水管,调节切换阀本体1使冷水水管4 与马桶的水箱连通时,家庭主水管(冷水管)中的冷水进入马桶水箱,达到马桶水箱补水的目的。在未需要供应热水时,调节机切换阀本体1,使热水水管2与马桶的水箱连通时,家庭主水管(热水管)中的冷水(上述热水管中的前端为冷水,不能被使用)进入马桶的水箱,达到马桶水箱补水的目的,同时避免了水源的浪费,在家庭主水管(热水管)中的水热了后,调节机切换阀本体1,使热水水管2与马桶的水箱断开。

在这里需要说明的是,本实用新型涉及的切换阀用在马桶上,只是切换阀的一种使用方式,不是对切换阀的使用范围进行限定,在其他实施例中,能达到上述同等效果皆可使用。

在本实用新型的一些实施例中,上述切换阀本体包括切换阀外壳102,还包括设置在上述切换阀外壳102内与其配合的切换阀阀芯101。

在上述实施例中,顺时针或逆时针调节切换阀阀芯101,可使本实用新型的出水管3与热水水管2连通,逆时针或顺时针调节切换阀阀芯101,可使本实用新型的出水管3与冷水水管4连通,达到冷热水来回切换使用的目的。

在本实用新型的一些实施例中,上述热水水管2、上述冷水水管4、上述出水管3均与上述切换阀外壳102内腔连通,上述冷水水管4、上述热水水管2、上述出水管3均与上述切换阀外壳102一体成型设置。

在上述实施例中,冷水水管4与切换阀外壳102一体成型、热水水管2 与切换阀外壳102一体成型、出水管3与切换阀外壳102一体成型,一体成型工艺主要用在制造业上,意思就是一次加工就做成了某零件,不用做二次及以上的加工,整个过程一道工序就完成了某个零件的制造。一体成型和非一体成型是两种不同制作工艺,被制造后的产品或零件是一个整体,没有任何连接,与非一体成型相比较质量更高,用的更长久。可增加本实用新型的稳定性。

在本实用新型的一些实施例中,上述切换阀阀芯101设置在上述切换阀外壳102的前侧,上述热水水管2、上述冷水水管4、上述出水管3设置在上述切换阀外壳102的环侧。

在上述实施例中,切换阀阀芯101与热水水管2、冷水水管4、出水管 3呈90度设置,主要适用于装修完成的房屋,将本实用新型固定在墙体上时,切换阀阀芯101朝马桶的前侧,热水水管2、冷水水管4、出水管3朝向下,主水管(冷水管和热水管)从地面接出时。

在本实用新型的一些实施例中,上述切换阀阀芯101设置在上述切换阀外壳102的前侧,上述热水水管2、上述冷水水管4、上述出水管3设置在上述切换阀外壳102的后侧。

在上述实施例中,切换阀阀芯101与热水水管2、冷水水管4、出水管 3呈180度设置,主要适用于未装修完成的房屋,将本实用新型固定在墙体上时,切换阀阀芯101朝马桶的前侧,热水水管2、冷水水管4、出水管3 朝向墙体,主水管(冷水管和热水管)从墙体内接出时。

在本实用新型的一些实施例中,包括调节手柄5,上述调节手柄5与上述切换阀阀芯101配合。

在上述实施例中,调节手柄5控制切换阀阀芯101,使切换阀阀芯101 接通出水管3与热水水管2,或者切换阀阀芯101接通出水管3与冷水水管 4,通过调节手柄5调节,使本实用新型易操作。

在本实用新型的一些实施例中,上述调节手柄5的包括连接筒501,上述连接筒501与上述切换阀阀芯101转动配合,上述连接筒501上设有调节片502。

在上述实施例中,连接筒501罩设在切换阀阀芯101,且连接筒501与切换阀阀芯101配合,连接筒501作为调节的着力点,使用者具有易操作的优点。

在本实用新型的一些实施例中,上述调节片502上贯穿设有安装孔6,上述调节片502上贯穿设置有滑槽7,上述滑槽7的一端与上述安装孔6连通,上述滑槽7的另一端贯穿上述调节片502远离上述连接筒501的一侧。

在上述实施例中,将本实用新型用在洗澡设备上时,切换阀的安装高度一般低于花洒的安装高度,出水管3连接花洒,在洗澡时,需要抹沐浴露时,需要放下花洒,使花洒的水管穿过滑槽7,将花洒平稳的放置在调节片502的安装孔6上,尤其适用于小孩子使用,身高不高,不能将花洒固定在特定位置时。

在本实用新型的一些实施例中,上述安装孔6呈圆台状,上述安装孔6 口径较大的一端位于上述调节片502的前侧。

在上述实施例中,花洒一般为上宽下窄,安装孔6设置为圆台状,方便与花洒配合,使花洒稳定放置在安装孔6上。

在本实用新型的一些实施例中,上述冷水水管4、上述热水水管2、上述出水管3远离上述切换阀本体1的一侧设置有内螺纹。

在上述实施例中,冷水水管4、热水水管2、出水管3上均设置内螺纹,便于与主水管或者用水设备快速连接或拆卸。

综上,本实用新型提供了一种冷热水切换阀,其至少具有以下有益效果:

在房屋建设中,在水管布局设计时,主水管为两条,一条主水管为热水管,另一条主水管为冷水管,上述为现有技术特征,这里就不再进行详细描述,冷水水管4连接主水管的冷水管,热水水管2连接主水管的热水管,出水管3连接用水设备,热水水管2、冷水水管4、出水管3同侧设置,使冷水水管4、热水水管2、出水管3容易连接主水管(包括了热水管、冷水管)。本实用新型的设计解决了现有切换阀的管口不易与水管(家庭主水管)对接的问题。

这里以马桶为例,上述用水设备为马桶,马桶的水箱连接本实用新型的出水管3,本实用新型的热水水管2连接家庭主水管的热水管,本实用新型的冷水水管4连接家庭主水管的冷水管,调节切换阀本体1使冷水水管4 与马桶的水箱连通时,家庭主水管(冷水管)中的冷水进入马桶水箱,达到马桶水箱补水的目的。在未需要供应热水时,调节机切换阀本体1,使热水水管2与马桶的水箱连通时,家庭主水管(热水管)中的冷水(上述热水管中的前端为冷水,不能被使用)进入马桶的水箱,达到马桶水箱补水的目的,同时避免了水源的浪费,在家庭主水管(热水管)中的水热了后,调节机切换阀本体1,使热水水管2与马桶的水箱断开。

在这里需要说明的是,本实用新型涉及的切换阀用在马桶上,只是切换阀的一种使用方式,不是对切换阀的使用范围进行限定,在其他实施例中,能达到上述同等效果皆可使用。

以上仅为本实用新型的优选实施例而已,并不用于限制本实用新型,对于本领域的技术人员来说,本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
