【中国实用新型】一种主动式下肢训练鞋

有权-审定授权 中国

申请号:
CN202021755961.0
专利权人:
廖仕川
授权公告日/公开日:
2021.04.27
专利有效期:
2020.08.20-2030.08.20
技术分类:
A63:运动;游戏;娱乐活动
历史运营情况:
价值度指数:
49.0分
交易方式:
转让
价格:
面议
147 0

发布人

中国(南方)知识产权运营中心

联系人尚先生

15113831943 0755-82793479
zhanfengshang@sipc26.com
深圳市福田区福保街道市花路5号长富金茂大厦(CFC)1号楼第43层
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN202021755961.0
申请日
20200820
公开/公告号
CN213049198U
公开/公告日
20210427
申请/专利权人
[廖仕川]
发明/设计人
[廖仕川]
主分类号
A63B23/04
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
重庆(50)
颁证日
G06T1/00
代理人
[王小艳]

摘要

本实用新型涉及下肢训练设备技术领域,公开了一种主动式下肢训练鞋,包括鞋体和滑行组件,所述鞋体与所述滑行组件可拆卸连接;所述滑行组件包括滑板和滚动件,所述滑板的一表面与所述鞋体可拆卸连接、另一表面与所述滚动件固定连接。本实用新型具备实现患者对足部的主动式训练,在训练过程中能够进行足部的移位功能锻炼,有助于防止肢体废用性萎缩,且能明显降低废用综合症的产生的技术效果。

法律状态

法律状态公告日 20210427
法律状态 授权
法律状态信息 授权

权利要求

权利要求数量(9

独立权利要求数量(1

1.一种主动式下肢训练鞋,其特征在于,包括鞋体和滑行组件,所述鞋体与所述滑行组件可拆卸连接;

所述滑行组件包括滑板和滚动件,所述滑板的一表面与所述鞋体可拆卸连接、另一表面与所述滚动件固定连接。

2.根据权利要求1所述的主动式下肢训练鞋,其特征在于,所述滑板靠近所述鞋体的鞋跟的一端向脚踝处延伸形成踝挡部,所述滚动件包括第一万向件,所述第一万向件配置于所述踝挡部的外侧。

3.根据权利要求2所述的主动式下肢训练鞋,其特征在于,所述鞋体包括鞋底和鞋面,所述滚动件包括第二万向件,所述第二万向件配置于所述鞋底。

4.根据权利要求3所述的主动式下肢训练鞋,其特征在于,所述第一万向件为万向轮或万向球,所述第二万向件为万向轮或万向球。

5.根据权利要求3所述的主动式下肢训练鞋,其特征在于,所述第一万向件与踝挡部呈倾斜设置,所述第一万向件呈倾斜向下设置。

6.根据权利要求3所述的主动式下肢训练鞋,其特征在于,所述鞋底突设有环形凸起,所述滑板的一表面开设有与所述环形凸起相匹配的环形凹槽,所述环形凸起与所述环形凹槽卡接。

7.根据权利要求3所述的主动式下肢训练鞋,其特征在于,所述鞋底包括顺次相接的吸汗面料层、防震面料层和硬面防水层,所述硬面防水层靠近所述滑板设置。

8.根据权利要求7所述的主动式下肢训练鞋,其特征在于,所述鞋面包括第一面体和第二面体,所述第一面体和第二面体形成足部伸入口,所述第一面体和所述第二面体通过魔术贴连接。

9.根据权利要求7所述的主动式下肢训练鞋,其特征在于,所述滑板的一表面沿鞋宽方向开设有多根用以固定鞋体的鞋面的绑带,所述绑带的一端为自由端、另一端为固定端,所述固定端与所述滑板粘接,所述自由端与所述滑板扣接。

1.一种主动式下肢训练鞋,其特征在于,包括鞋体和滑行组件,所述鞋体与所述滑行组件可拆卸连接; 所述滑行组件包括滑板和滚动件,所述滑板的一表面与所述鞋体可拆卸连接、另一表面与所述滚动件固定连接。 2.根据权利要求1所述的主动式下肢训练鞋,其特征在于,所述滑板靠近所述鞋体的鞋跟的一端向脚踝处延伸形成踝挡部,所述滚动件包括第一万向件,所述第一万向件配置于所述踝挡部的外侧。 3.根据权利要求2所述的主动式下肢训练鞋,其特征在于,所述鞋体包括鞋底和鞋面,所述滚动件包括第二万向件,所述第二万向件配置于所述鞋底。 4.根据权利要求3所述的主动式下肢训练鞋,其特征在于,所述第一万向件为万向轮或万向球,所述第二万向件为万向轮或万向球。 5.根据权利要求3所述的主动式下肢训练鞋,其特征在于,所述第一万向件与踝挡部呈倾斜设置,所述第一万向件呈倾斜向下设置。 6.根据权利要求3所述的主动式下肢训练鞋,其特征在于,所述鞋底突设有环形凸起,所述滑板的一表面开设有与所述环形凸起相匹配的环形凹槽,所述环形凸起与所述环形凹槽卡接。 7.根据权利要求3所述的主动式下肢训练鞋,其特征在于,所述鞋底包括顺次相接的吸汗面料层、防震面料层和硬面防水层,所述硬面防水层靠近所述滑板设置。 8.根据权利要求7所述的主动式下肢训练鞋,其特征在于,所述鞋面包括第一面体和第二面体,所述第一面体和第二面体形成足部伸入口,所述第一面体和所述第二面体通过魔术贴连接。 9.根据权利要求7所述的主动式下肢训练鞋,其特征在于,所述滑板的一表面沿鞋宽方向开设有多根用以固定鞋体的鞋面的绑带,所述绑带的一端为自由端、另一端为固定端,所述固定端与所述滑板粘接,所述自由端与所述滑板扣接。

说明书

技术领域

本实用新型涉及下肢训练设备技术领域,具体而言,涉及一种主动式下肢训练鞋。

背景技术

下肢骨折或脚踝受伤等下肢活动不便的患者,需在病床上修养一段时间后,方可下地进行康复训练。病患在卧床修养时,若能尽早介入下肢的康复治疗,再结合后期的下地康复训练,将有利于患者下肢的康复,从而缩短训练时间。而目前的下肢康复训练,多为患者可以下地后再进行的康复训练,下地的训练装置多为在训练鞋上设置牵引带,通过施力于牵引带,使得牵引带带动患者的足部进行主动训练。

公开号为CN203315669U、CN207054961U和CN201346283的专利公开上述的下地训练装置。而这些专利只适合于可以下地的患者使用,并不能用于卧床期间的患者使用。

发明内容

本实用新型的目的在于提供一种主动式下肢训练鞋,用以解决现有技术中存在的下肢训练装置不能提前介入下肢康复治疗的技术问题。本实用新型的主动式下肢训练鞋具备能够在卧床期间进行主动式训练,有助于防止肢体废用性萎缩的技术效果。

本实用新型的实施例是这样实现的:

一种主动式下肢训练鞋包括鞋体和滑行组件,所述鞋体与所述滑行组件可拆卸连接;所述滑行组件包括滑板和滚动件,所述滑板的一表面与所述鞋体可拆卸连接、另一表面与所述滚动件固定连接。

本实用新型的有益效果是:

病人穿上训练鞋后,病人施力于鞋体,滚动件能够降低鞋体与床板的摩擦力,从而能够带动足部在床板上往复运动,实现了患者对足部的主动式训练,在训练过程中能够进行足部的移位功能锻炼,有助于防止肢体废用性萎缩,且能明显降低废用综合症的产生。

附图说明

为了更清楚地说明本申请实施例的技术方案,下面将对本申请实施例中所需要使用的附图作简单地介绍,应当理解,以下附图仅示出了本申请的某些实施例,因此不应被看作是对范围的限定,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他相关的附图。

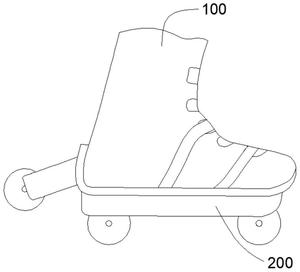

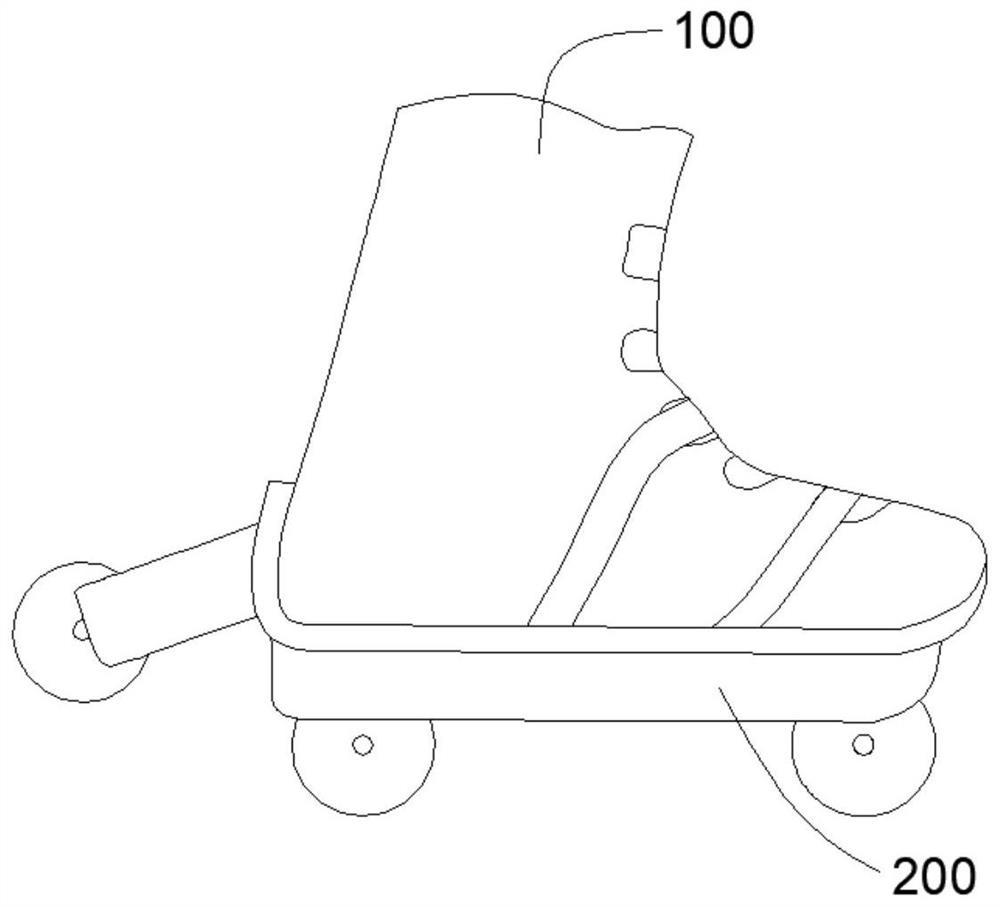

图1为实施例1中主动式下肢训练鞋的结构示意图;

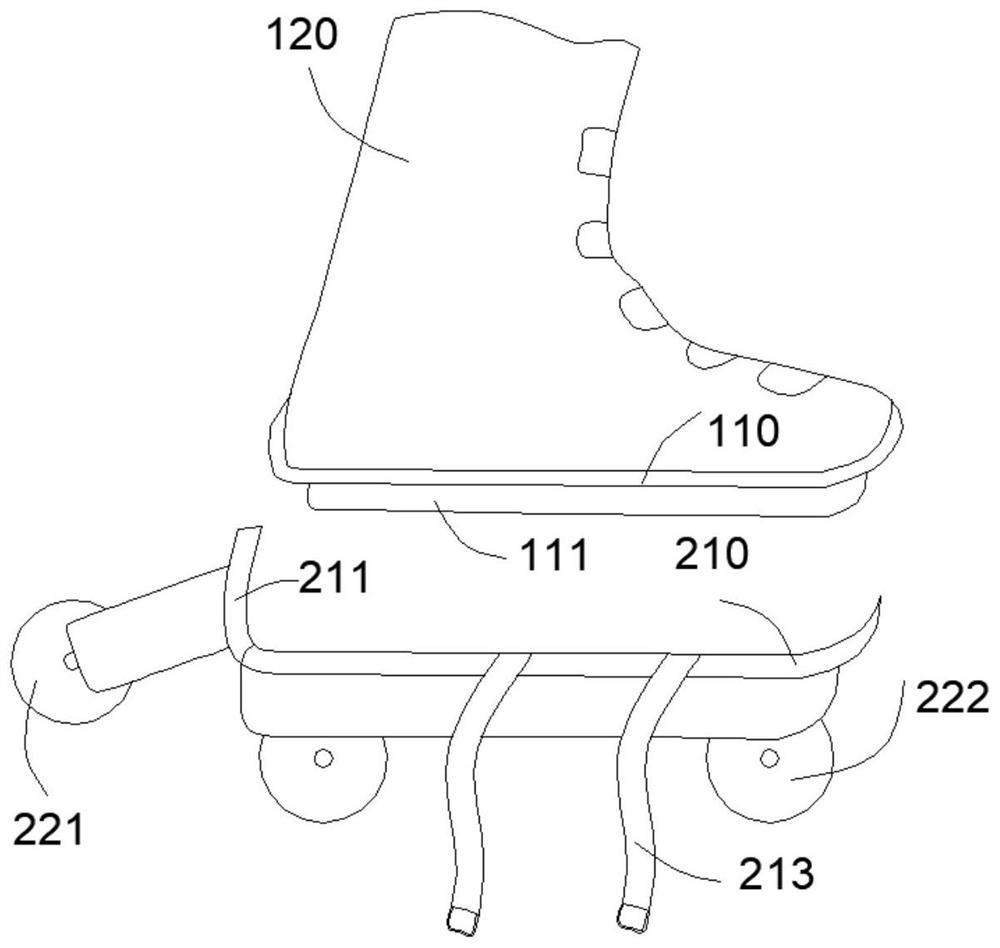

图2为图1的部件组配图;

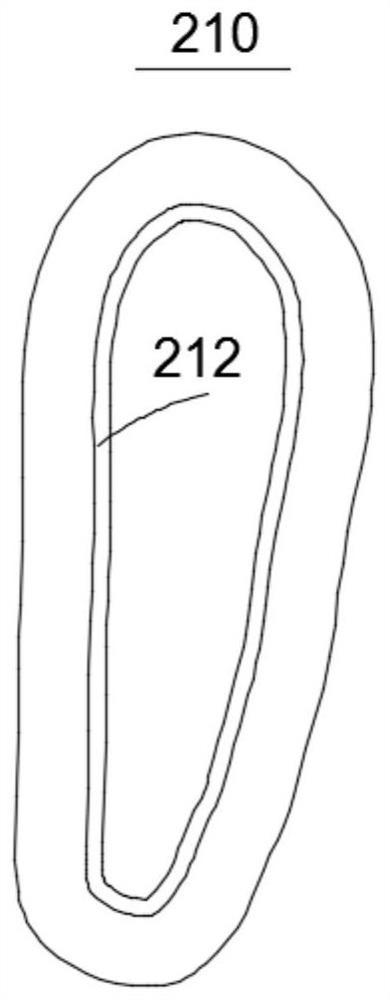

图3为图1中的滑板在俯视状态下的结构示意图;

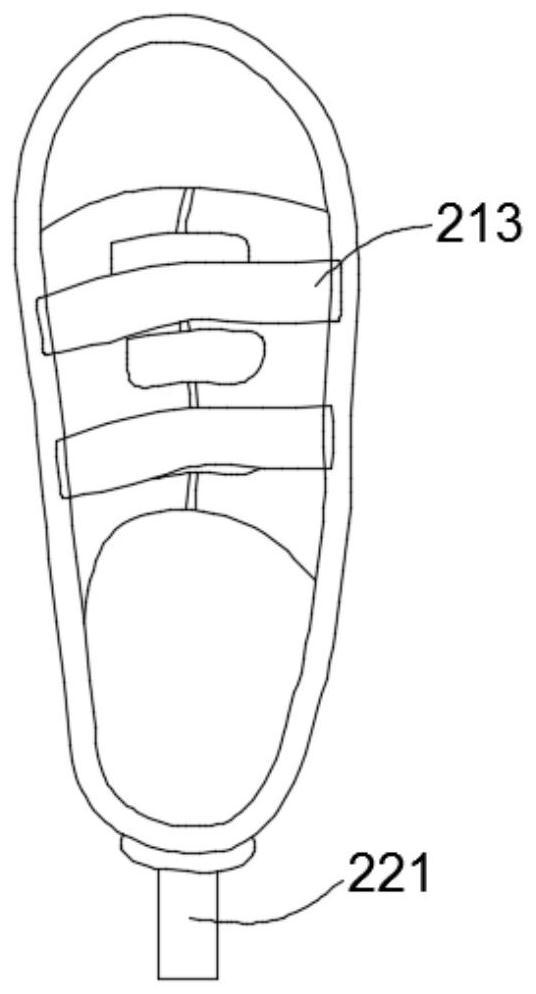

图4为图1中的鞋面在俯视状态下的结构示意图;

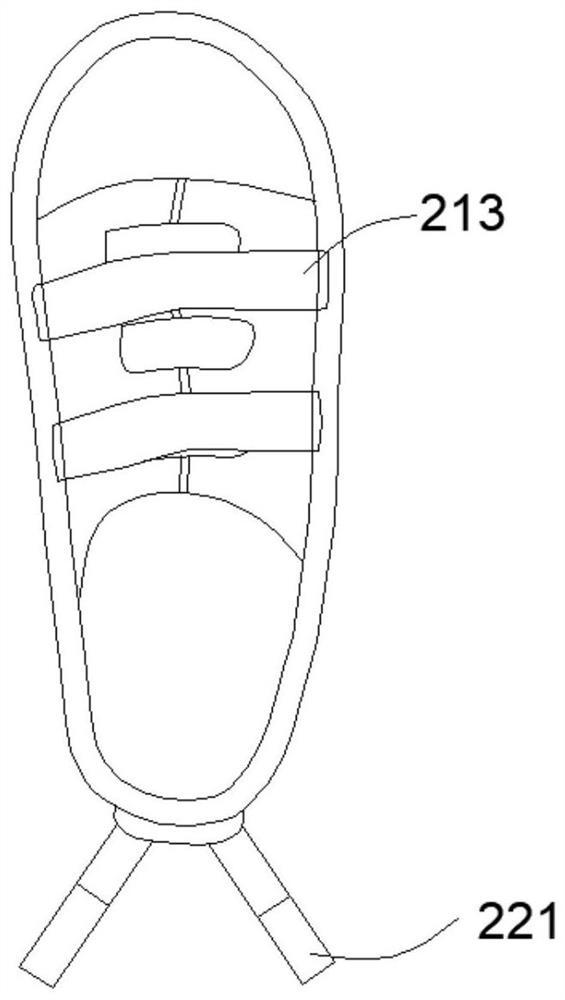

图5为实施例2中主动式下肢训练鞋的结构示意图;

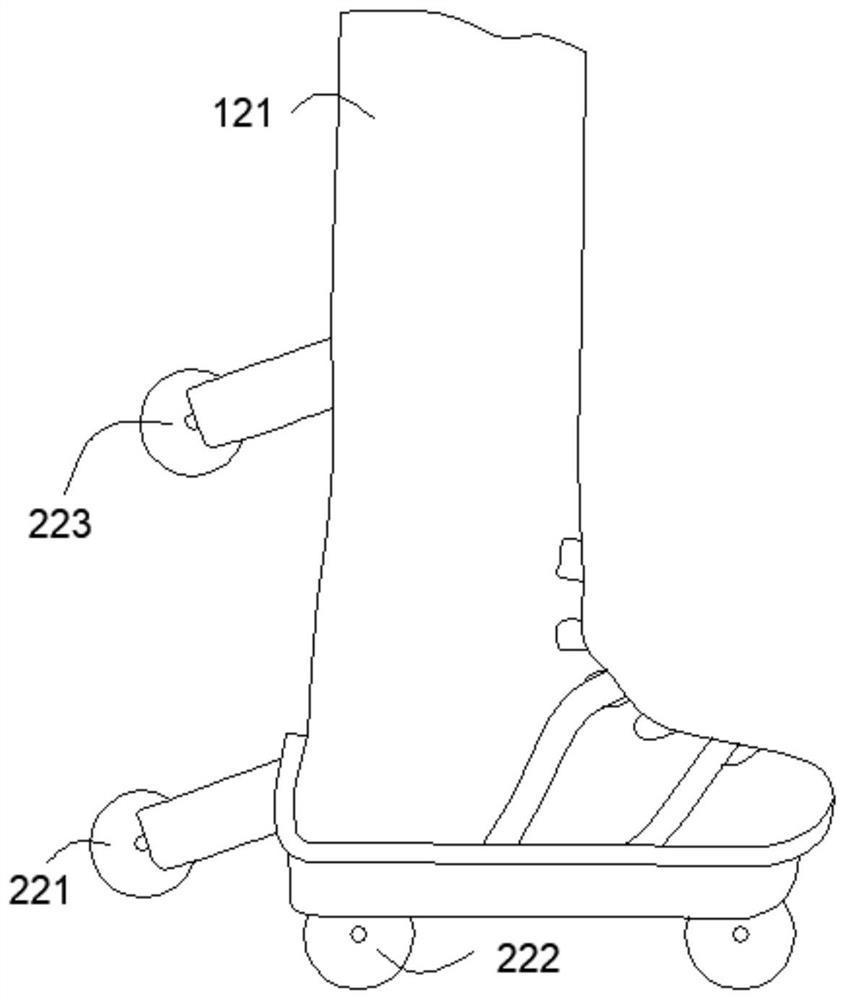

图6为实施例3中主动式下肢训练鞋的结构示意图。

附图标记:100--鞋体;110--鞋底;111--环形凸起;120--鞋面;121-包裹部,200--滑行组件;210--滑板;211--踝挡部;212--环形凹槽;213--绑带; 221--第一万向件;222--第二万向件,223-第三万向件。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚,下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此,以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围,而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

应注意到:相似的标号和字母在下面的附图中表示类似项,因此,一旦某一项在一个附图中被定义,则在随后的附图中不需要对其进行进一步定义和解释。

实施例1

如图1至图4所示,本实施例公开了一种主动式下肢训练鞋,适用于下肢不便患者在卧床修养期间以及下地康复训练初期使用。具体地,主动式下肢训练鞋包括鞋体100和滑行组件200,鞋体100与滑行组件200可拆卸连接;滑行组件200包括滑板210和滚动件,滑板210的一表面与鞋体100可拆卸连接、另一表面与滚动件固定连接。

病人在卧床修养一段时间后,患者的足部稍可移动,病人穿上训练鞋后,病人施力于鞋体100,滚动件能够降低鞋体100与床板的摩擦力,从而能够带动足部在床板上往复运动,实现了患者对足部的主动式训练,在训练过程中能够进行足部的移位功能锻炼,有助于防止肢体废用性萎缩,且能明显降低废用综合症的产生。病人在进行下地康复训练时,采用鞋体100 与滑行组件200的配合,还可以进行膝关节的屈膝锻炼,可进行初步、轻锻炼量的主动式训练,且能够预防下肢深静脉血栓。

本实施例中,如图2所示,滑板210靠近鞋体100的鞋跟的一端向脚踝处延伸形成踝挡部211,滚动件包括第一万向件221,第一万向件221配置于踝挡部211的外侧。滑板210的长度长于鞋体100的长度。在鞋体100 的鞋跟处设置踝挡部211能够对脚踝处起着保护作用,同时对于下肢行动的不便的患者,在踝挡部211设置第一万向件221,患者不需要进行屈膝动作,只需伸直双腿,通过第一万向件221在床板上运动,即可实现足部的移步训练,尤其适用于训练初期患者无法屈膝的情况。患者在可以下地训练时,也可以在未屈膝的情况下,进行对足部的移步训练。

本实施例中,第一万向件221与踝挡部211呈倾斜设置,第一万向件 221呈倾斜向下设置,倾斜设置便于足部的训练,且病患无需对足部施加多大的力。优选地,第一万向件221与脚踝部211呈45°设置。

本实施例中,鞋体100包括鞋底110和鞋面120,滚动件包括第二万向件222,第二万向件222配置于鞋底110。第二万向件222的设置,有利于患者进行屈膝锻炼,在床板或者地面上进行有着更多运动轨迹的下肢恢复训练。第二万向件222可进行多个设置,本实施例中第二万向件222的数量为2个,且沿着鞋底的长度方向设置。

本实施例中,鞋底110的长度短于滑板210的长度。

本实施例中,第一万向件221和第二万向件222设置为万向球,除此之外,还可以设置为万向球以及其他可以实现鞋体100朝向任意方向移动的部件。除此之外,第二万向件222还可以是万向轮。

本实施例中,如图2和图3所示,鞋底110突设有环形凸起111,滑板 210的一表面开设有与环形凸起111相匹配的环形凹槽212,环形凸起111 与环形凹槽212卡接。通过卡接的形式,实现鞋底110与滑板210的可拆卸连接。除此之外,还可以选择常规的扣接的方式实现鞋体100与滑板210 的连接。

本实施例中,鞋底110包括顺次相接的吸汗面料层、防震面料层和硬面防水层,硬面防水层靠近滑板210设置。吸汗面料层用于吸附患者在运动过程中产生的汗液,从而时刻保持足底的干爽性。防震面料层能够保护足部,避免病患在恢复训练过程中遭受意外挤压。硬面防水层能够提供给病患足部一个支撑力。

本实施例中,鞋面120包括第一面体和第二面体,第一面体和第二面体形成足部伸入口,第一面体和第二面体通过魔术贴连接。采用魔术贴的设置,方便穿脱。

本实施例中,如图2和图4所示,滑板210的一表面沿鞋宽方向开设有多根用以固定鞋体100的鞋面120的绑带213,绑带213的一端为自由端、另一端为固定端,固定端与滑板210粘接,自由端与滑板210扣接。绑带 213的设置,用于进一步增强鞋底110与滑板210之间的牢固性,且绑带 213通过与滑板210粘接的方式,穿戴方便,牢固性强。除此之外,还可以采用绑带213的自由端设置开口扣件,在滑板210设置于开口扣件相匹配的扣体的形式,实现两者的扣接。

实施例2

如图5所示,本实施例与实施例1的区别在于,踝挡部211的外侧配置有两个第一万向件221,第一万向件221为万向球或万向轮。通过设置两个第一万向件221,患者在床上进行主动式训练时,在沿着床面左右往复运动过程中,能够更好地稳定足部,避免在训练过程中,足部出现左右晃动的情况。此外,第一万向件221还可同踝挡211部呈倾斜向下方向上设置。本实施例同时还可根据实际使用需求选择221的个数。

实施例3

如图6所示,本实施例与实施例2的区别在于,鞋面朝向人体膝关节方向延伸,形成缠绕于患者小腿部的包裹部121,包裹部121靠近小腿肚的一侧内面设置有固定板,包裹部121靠近小腿肚的一侧外面配置有第三万向件223,第三万向件223为万向球或者万向轮。患者在床上进行下肢训练时,第三万向件223能够提供给小腿一个支撑力,减轻在训练过程中对小腿的负担,减轻训练强度,加快治疗过程。

综上,本实用新型的主动式下肢训练鞋,能够适用于下肢不便患者在卧床休养期间以及下地康复训练初期,进行的对下肢进行的主动式训练,能够达到足部移步、屈膝等动作,从而避免肢体出现废用性萎缩,预防下肢深静脉血栓。

以上仅为本实用新型的优选实施例而已,并不用于限制本实用新型,对于本领域的技术人员来说,本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
