本实用新型涉及一种一次性使用的气管切开插管。

目前，公知的气管切开插管的固定是由插管的固定翼的两个绑带绕过病人脖子后面，并打死结固定在患者脖子上的。这就形成了一个固定的不可调节的固定在患者脖子上的绳圈。由于一般使用气管切开插管的患者住院时间很长，一般至少超过两周到一个月，而患者会发生脖子肿胀的现象，那么会造成绑带太紧，直接会压迫颈部的颈动脉、颈静脉等血管，也有的患者在住院一段时间后由于营养不良等原因造成固定的绑带松弛，会引起气管切开插管脱落患者的气管外，严重时，会引起患者窒息等严重后果。因此，需要经常更换绑带，又由于绑带打的是死结，需要两个人才能更换绑带，带来很多不便。

本实用新型的目的是，提供一种便于调节绑带松紧的气管切开插管，以克服现有技术的不足。

为了达到上述目的，本实用新型的技术方案是：一种气管切开插管，包括插管、固定翼和切开插管接头，所述切开插管接头插装在插管的一端，而固定翼套装在插管上，所述固定翼两端分别设有通孔，且固定翼两端的通孔分别有第一绑带和第二绑带，而其：所述第一绑带通过锁紧件与第二绑带相配装紧扣。

在上述技术方案中，所述锁紧件是搭扣，所述搭扣固定在第一绑带上，且第二绑带缠绕穿过搭扣与第一绑带相配装紧扣。

在上述技术方案中，所述锁紧件是哈夫对合式插装式锁扣，且2个锁扣分别固定在第一绑带和第二绑带上。

在上述技术方案中，所述锁紧件是扣袢，所述扣袢固定在第一绑带上，第二绑带的一端设有若干个扣袢孔，所述第一绑带的扣袢与第二绑带的扣袢孔相配装紧扣。

在上述技术方案中，还包括充气构件，所述充气构件包括指示球囊、单向阀和充气管，所述指示球囊的进气口与单向阀相连通，指示球囊的出气口与充气管的一端相连通，充气管的另一端与插管的另一端设有的套囊相连通。

在上述技术方案中，所述单向阀的自由端还设有密封盖。

本实用新型所具有的积极效果是：由于采用了上述结构的气管切开插管后，通过患者的实际病况调节锁紧件，以实现调节所述固定翼两端的通孔的第一绑带和第二绑带的松紧，有效地避免了绑带太松造成插管脱离患者气管外，或者绑带太紧压迫颈静脉或颈动脉等不良后果，或者避免了经常更换气管的绑带，克服现有的气管切开插管的固定靠直接绑带打死结固定死的弊端， 实现了本实用新型的目的。

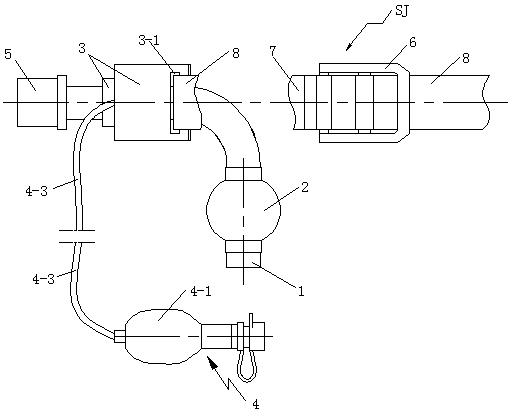

图1是本实用新型的一种具体实施的结构示意图;

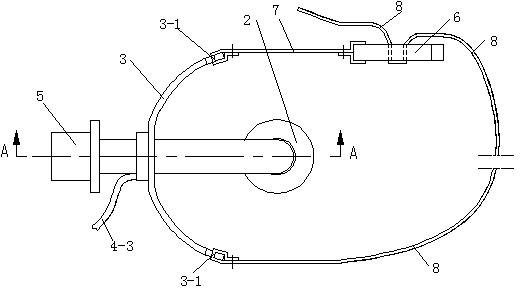

图2是图1不包括充气构件的俯视图；

图3是图1的充气构件的俯视图；

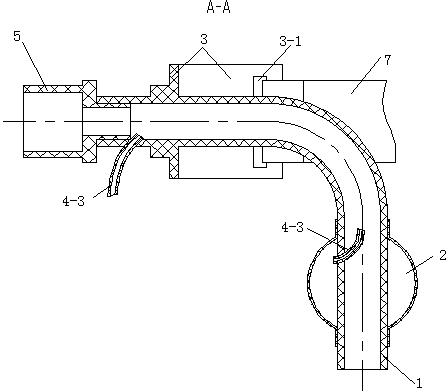

图4是图2的A-A剖视示意图；

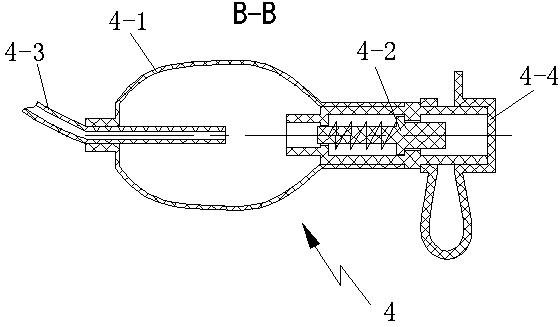

图5是图3的B-B剖视示意图；

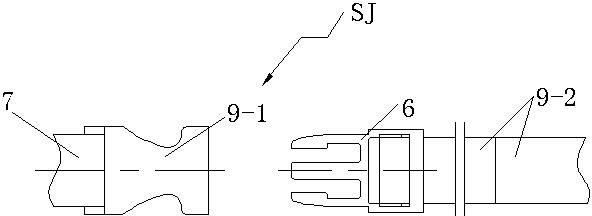

图6是本实用新型的锁紧件第二种具体实施的结构示意图；

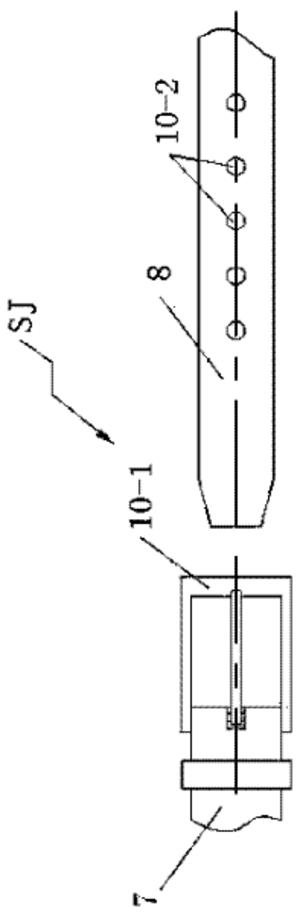

图7是本实用新型的锁紧件第三种具体实施的结构示意图。

以下结合附图以及给出的实施例，对本实用新型作进一步的说明，但并不局限于此。

如图1、2、3、4、5、6、7所示，一种气管切开插管，包括插管1、固定翼3和切开插管接头5，所述切开插管接头5插装在插管1的一端，而固定翼3套装在插管1上，所述固定翼3两端分别设有通孔3-1，且固定翼3两端的通孔3-1分别有第一绑带7和第二绑带8，所述第一绑带7通过锁紧件SJ与第二绑带8相配装紧扣。

如图1、2所示，所述锁紧件SJ是搭扣6，所述搭扣6固定在第一绑带7上，且第二绑带8缠绕穿过搭扣6与第一绑带7相配装紧扣。可通过调节第二绑带8的长度，调节第一绑带7和第二绑带8之间的松紧程度。本实用新型所述搭扣的结构与背包上的搭扣结构相同。

如图6所示，所述锁紧件SJ是哈夫对合式插装式锁扣9-1、9-2，且2个锁扣9-1、9-2分别固定在第一绑带7和第二绑带8上。可通过调节第二绑带8的长度，然后将锁扣9-1、9-2对插，调节第一绑带7和第二绑带8之间的松紧程度。本实用新型的2个锁扣的结构与裙带的锁扣结构相同。

如图7所示，所述锁紧件SJ是扣袢10-1，所述扣袢10-1固定在第一绑带7上，第二绑带8的一端设有若干个扣袢孔10-2，所述第一绑带7的扣袢10-1与第二绑带8的扣袢孔10-2相配装紧扣。可通过调节扣袢10-1相配装的扣袢孔10-2，调节第一绑带7和第二绑带8之间的松紧程度。本实用新型所述的扣袢的结构与腰带的腰带扣结构相同。

如图1、3、4、5所示，为了防止患者在饮水或者食用饭餐的饭汁流入气管内，本实用新型还包括充气构件4，所述充气构件4包括指示球囊4-1、单向阀4-2和充气管4-3，所述指示球囊4-1的进气口与单向阀4-2相连通，指示球囊4-1的出气口与充气管4-3的一端相连通，充气管4-3的另一端与插管1的另一端设有的套囊2相连通。在患者饮水或者食用饭餐时，通过注射筒抵住单向阀4-2，依次向指示球囊4-1、充气管4-3和套囊2注入空气，可有效防止饮用水或者饭汁流入患者的气管内，以防造成患者有生病危险，待患者饮完用水或者用餐，只需通过注射筒抽出套囊2内的空气即可。

如图1、3、5所示，为了防止套囊2内的空气泄露，所述单向阀4-2的自由端还设有密封盖4-4。可在套囊2内有空气时，关闭密封盖4-4。

本实用新型工作过程：根据患者的实际病况，通过调节锁紧件SJ调节第一绑带7和第二绑带8的松紧程度，有效地避免了绑带太松造成插管1脱离患者的气管外，或者绑带太紧压迫颈静脉或颈动脉等不良后果，或者避免了经常更换气管的绑带；可以将切开插管接头5与呼吸机、或者氧气管、或者吸痰管相连通。本实用新型能够便于调节松紧绑带，也避免了需要经常更换绑带的繁琐。

本实用新型小试结果显示，效果是十分满意的。
