本实用新型涉及一种窥器保护套，属于医疗器械领域。

窥器插入腔道（鼻腔或阴道），然后旋转螺钉，即可打开窥器，形成一操作通道。缺点及不足之处：窥器由两片组成，当旋转螺钉打开窥器时，窥器两片之间间隙增大，且窥器打开越大，间隙就越宽，那么周围的腔道软组织易通过间隙处嵌顿入窥器内，可能损伤组织；且嵌入的软组织使通道内径减小，从而使操作空间减小；此外，在窥器通道操作器械时可能损伤间隙内嵌入的软组织。

本实用新型所要解决的技术问题是克服现有技术的不足，提供一种窥器保护套，它可以防止周围的腔道软组织通过窥器两个叶片之间的间隙进入窥器内，避免在操作时机械伤害组织，而且操作空间不受影响。

为了解决上述技术问题，本实用新型所采取的技术方案是：一种窥器保护套，它包括保护套本体，保护套本体由弹性橡胶膜制成，保护套本体的中间具有伸缩腔，在保护套本体上位于伸缩腔的两侧分别开有插入窥器叶片的插入腔。

进一步，保护套本体的上端两侧具有把手。

将窥器的叶片插入保护套本体上的插入腔内，当旋转螺钉打开窥器时，窥器的两个叶片将伸缩腔撑开并形成了一个操作通道，窥器的两个叶片之间的间隙就被弹性橡胶膜封闭，这样周围的腔道软组织就不能通过两个叶片之间的间隙进入窥器内，这样操作通道就不会减小，器械操作起来也方便，也不会伤害到腔道周围的组织。

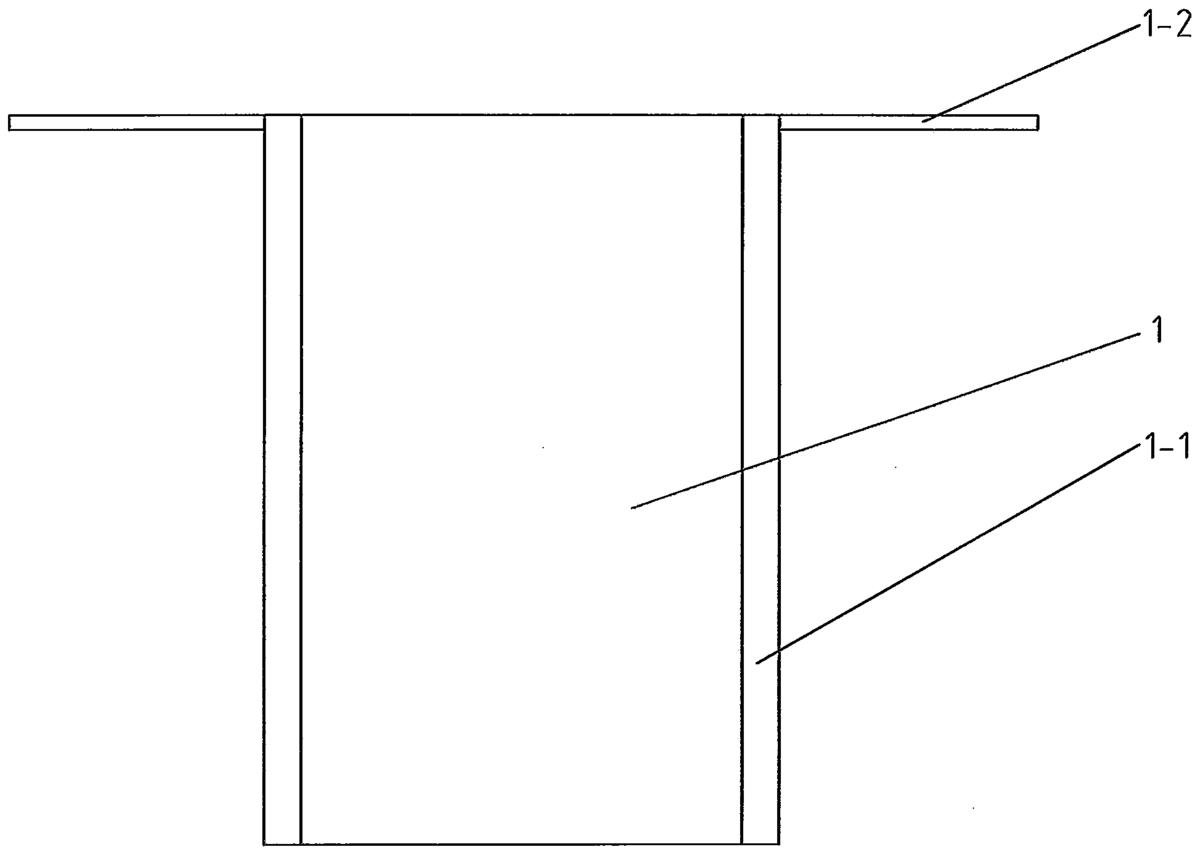

图1为本实用新型的窥器保护套使用状态时的结构示意图；

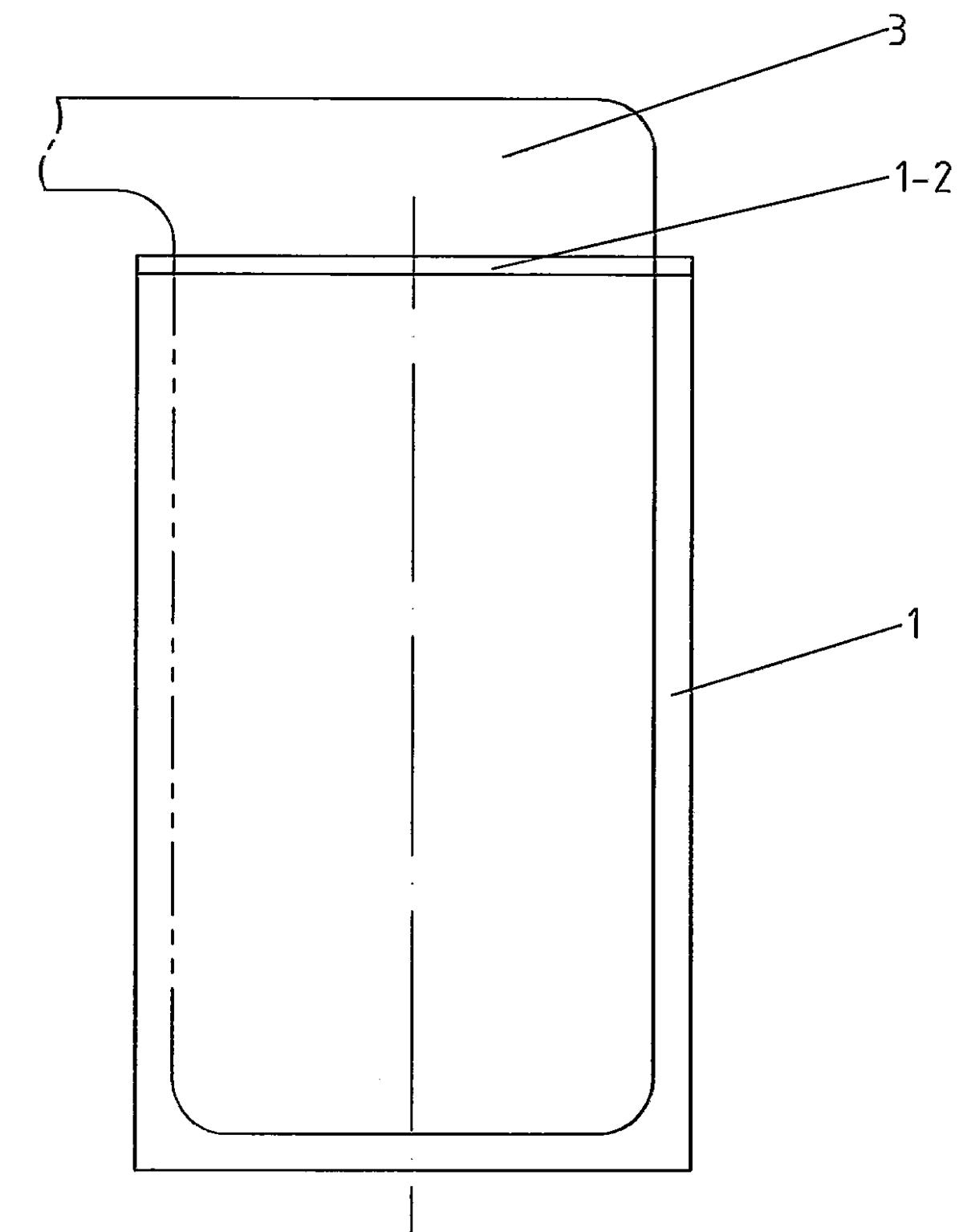

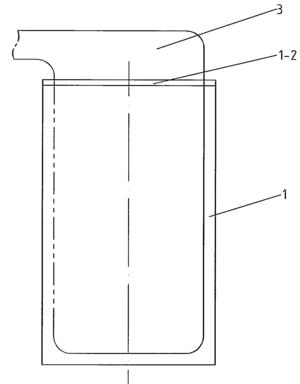

图2为图1的左视图；

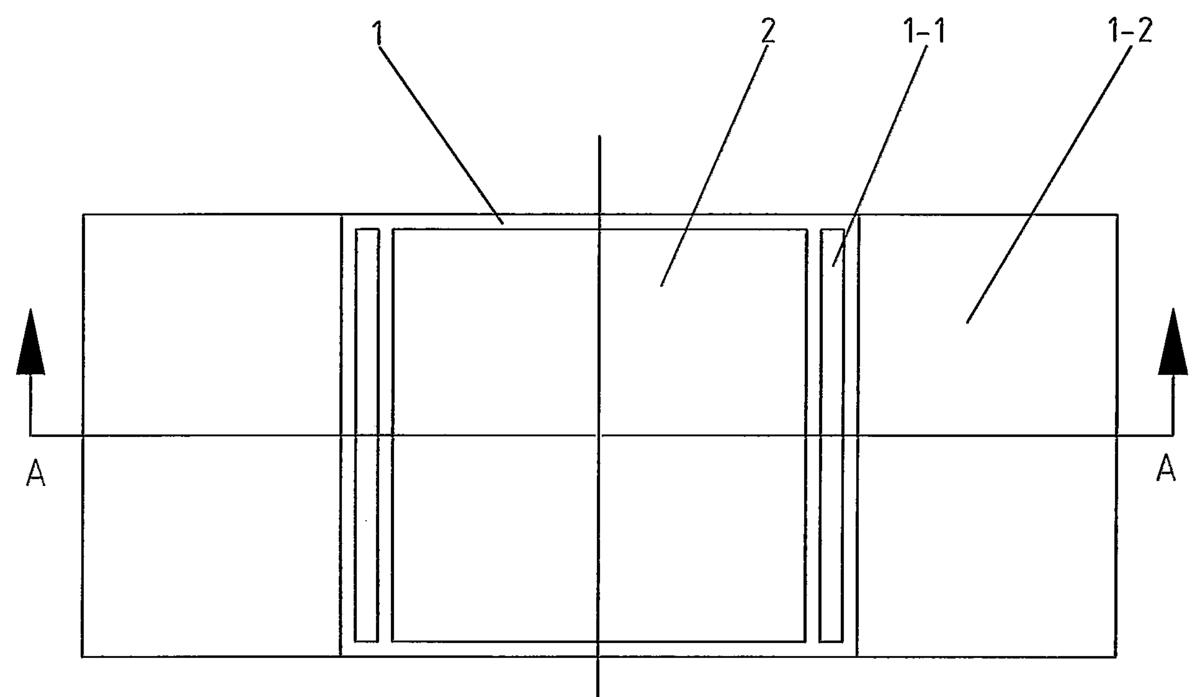

图3为图1的俯视图；

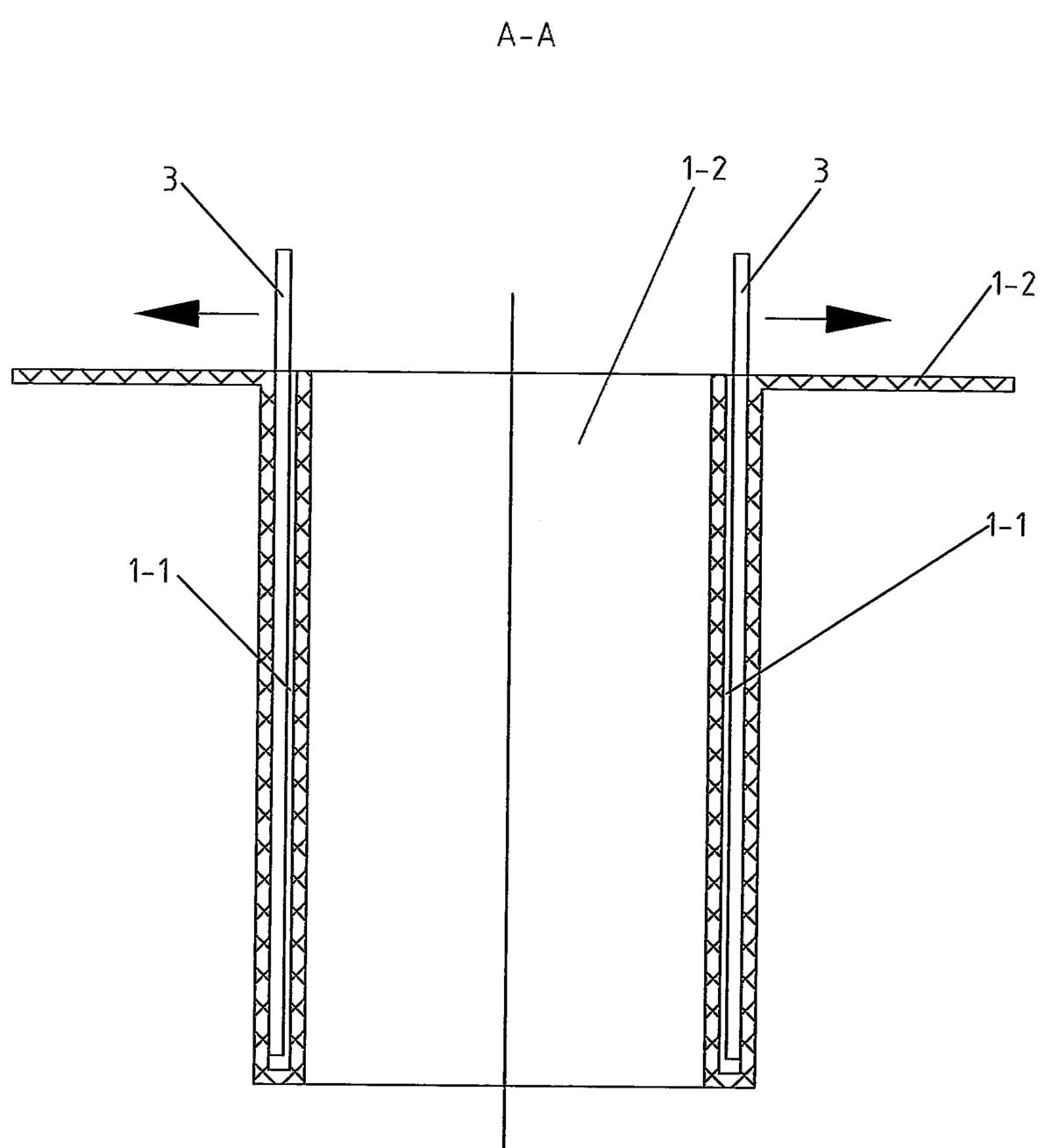

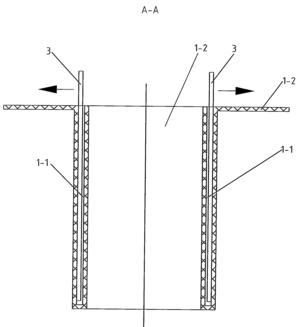

图4为图3的A-A剖视图；

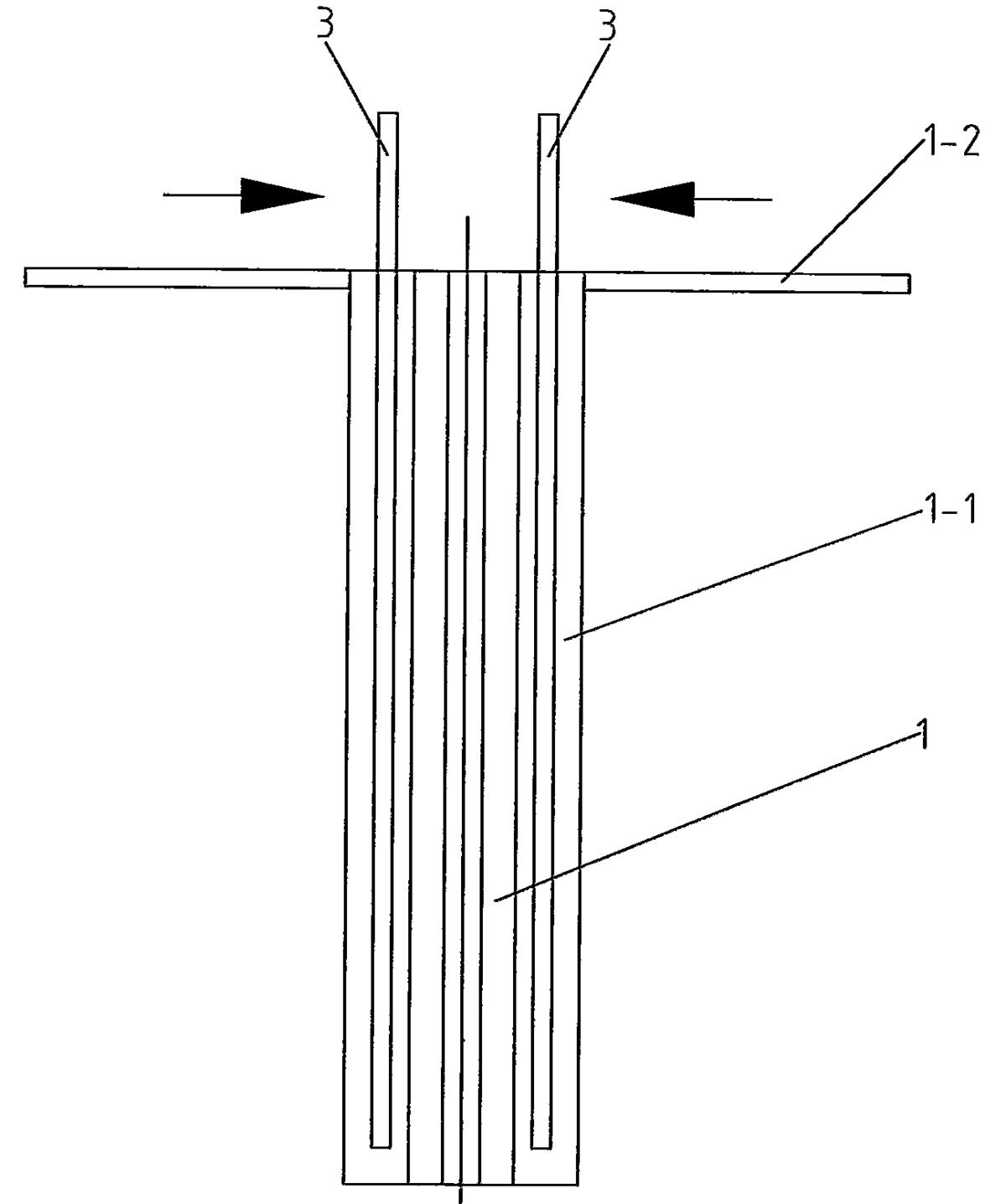

图5为本实用新型的窥器保护套收缩状态时的结构示意图；

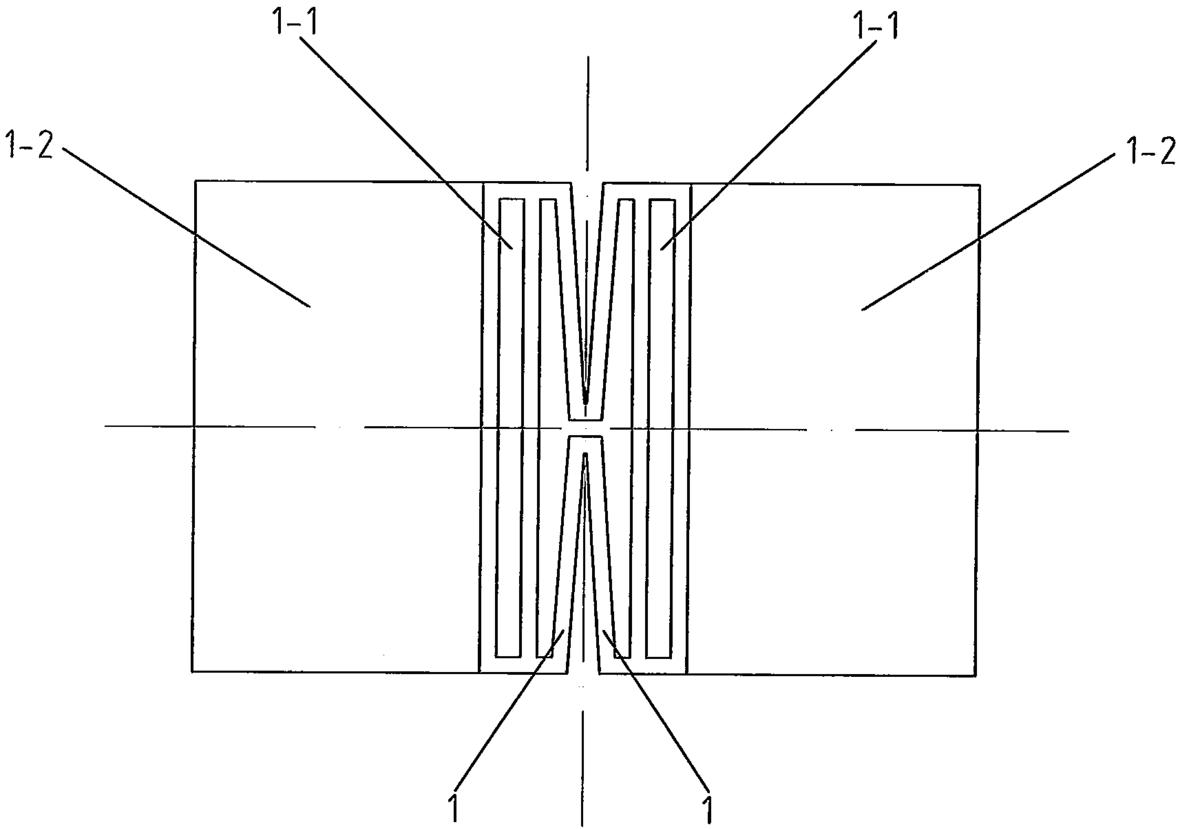

图6为图5的俯视图。

为了使本实用新型的内容更容易被清楚地理解，下面根据具体实施例并结合附图，对本实用新型作进一步详细的说明。

如图1所示，一种窥器保护套，它包括保护套本体（1），保护套本体（1）由弹性橡胶膜制成，保护套本体（1）的中间具有伸缩腔（2），在保护套本体（1）上位于伸缩腔（2）的两侧分别开有插入窥器（3）叶片的插入腔（1-1）。

如图1所示，保护套本体1的上端两侧具有把手1-2。

将窥器3的叶片插入保护套本体1上的插入腔1-1内，当旋转螺钉打开窥器3时，窥器3的两个叶片将伸缩腔2撑开并形成了一个操作通道，窥器3的两个叶片之间的间隙就被弹性橡胶膜封闭，这样周围的腔道软组织就不能通过两个叶片之间的间隙进入窥器3内，这样操作通道2就不会减小，器械操作起来也方便，也不会伤害到腔道周围的组织。

以上所述的具体实施例，对本实用新型解决的技术问题、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
