本实用新型涉及一种生物医学工程领域器材，尤其涉及一种适用于组织工程领域的细胞种植装置。

组织工程的种子细胞不仅可以分泌细胞外基质改善支架材料的结构和力学性能，还能分泌一些生长因子调控细胞的生物活性，促进细胞间的相互作用，有利于组织存活。

将而细胞均匀的种植在支架材料上，不仅最大程度的重建组织，而且有利于新生血管的生成。目前常采用的细胞的种植方法有细胞悬液静滴法（Zhang Y,Kropp BP，Moore P，et a1．Cocuhure of bladder urothelial and smooth musclecells on small intestinal submucosa：potential applications for tissueengineering technology．J Urol，2000，164：928—934）、振荡法（FengC,XuYM,Zhu W,et al.Reconstruction of three-dimensional neourethra using lingualkeratinocytes and corporal smooth muscle cells seeded acellular corporalspongiosum.Tissue Eng Part A,2011,17:3011-3019）和磁力（BadylakSF,Valentin JE,Ravindra AK,McCabe GP.Macrophage phenotype asadeterminant of biologic scaffold remodeling.Tissue Eng Part A2008,14:1835-1842）等方法，但细胞悬液静滴法和震荡都不同程度的造成细胞的损失，而磁力法需要的设备较复杂，不适用于实验室广泛应用。因此探索出有效的将细胞种植到支架材料上的方法有着非常重要的意义。

目前尚未见到专门使用于在组织工程支架材料上种植细胞的种植装置的报道。

本实用新型的目的在于克服上述不足，提供一种适用于组织工程领域的细胞种植装置，能有效降低细胞的损失，均匀地将细胞分布在支架材料表面，甚至渗透到支架内部，且结构简单，使用方便。

本实用新型提供的适用于组织工程领域的细胞种植装置包括旋转管、中空的细胞悬液容纳管和管帽，所述旋转管至少部分为中空结构，所述中空结构通过旋转管的上端与外部环境连通；

所述细胞悬液容纳管设置在所述旋转管的中空结构内，所述细胞悬液容纳管下端封闭，上端开口；

所述管帽设有内螺纹，所述旋转管上端外表面外螺纹，所述管帽与所述旋转管上端螺纹连接。

优选地，所述细胞种植装置还包括离心机，所述旋转管固定在离心机的旋转轴上。

优选地，所述旋转管部分为中空结构，所述中空结构直接构成细胞悬液容纳管。

优选地，所述旋转管为中空的圆柱管。

所述中空的圆柱管可是仅上端开口，也可是上端和下端均开口。

优选地，所述细胞悬液容纳管嵌入到旋转管内。

优选地，所述细胞悬液容纳管为U型管，所述U型管的上端开口处设有凸边，所述U型管嵌入到旋转管内。

优选地，所述凸边的宽度为0.2-3mm，更优选为0.4-2.5mm，更有选为0.6-2mm，更优选为0.8-1.5m，更优选为0.9-1.2mm，最优选为1mm。

优选地，所述凸边由弹性材料制成，例如塑料、橡胶等。

采用本实用新型提供的适用于组织工程领域的细胞种植装置种植细胞，能有效降低细胞的损失，细胞能够均匀的分布在支架的表面，且有较多细胞在离心力的作用下渗入支架内部，达到理想的种植细胞状态；管帽保证了细胞悬液容纳管内的无菌状态，减少了支架、细胞等与外界环境的接触机会，大大降低了支架材料和细胞被污染的概率；本实用新型结构简单、体积小、操作方便、成本低、功能性强，应用前景广泛。

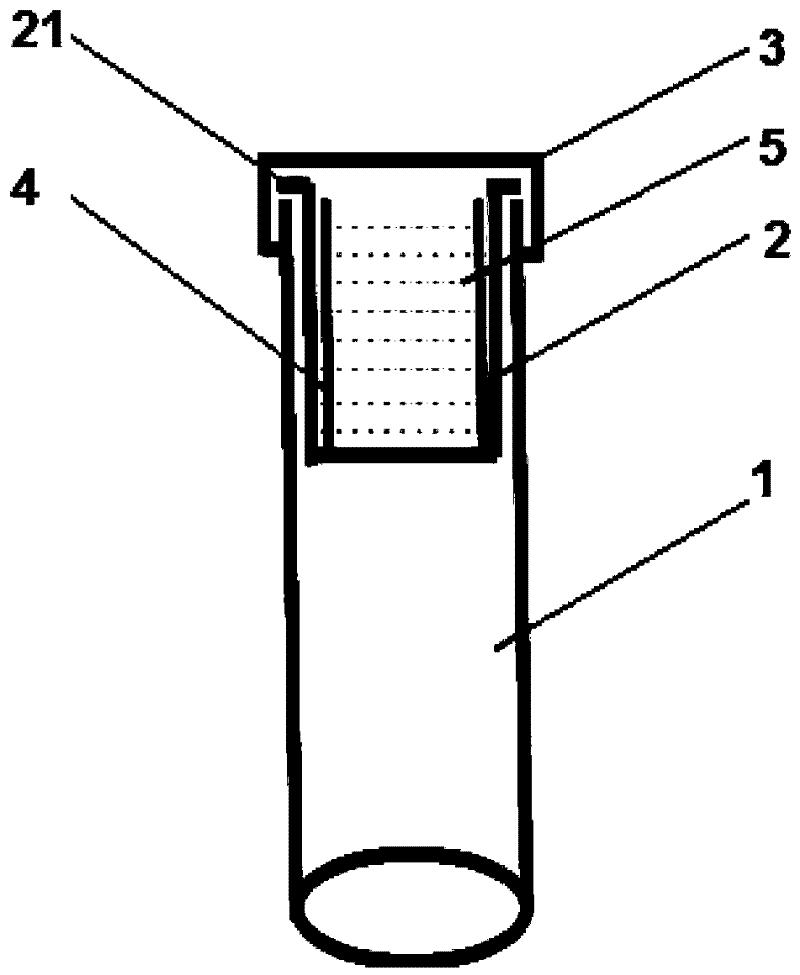

图1为本实用新型提供的细胞种植装置的结构示意图；

图2为采用本实用新型提供的细胞种植装置将细胞接种到支架上后培养得到的支架的H-E切片染色结果图。

下面参照附图，结合具体的实施例对本实用新型做进一步的说明，以更好地理解本实用新型。

实施例1

参照图1，本实施例提供了一种适用于组织工程领域的肌细胞种植装置，包括旋转管1、细胞悬液容纳管2和管帽3。

旋转管1为中空的圆柱管，至少上端开口。

细胞悬液容纳管2为中空的U型管，下端封闭，上端开口，所述U型管的上端开口处设有款为1mm凸边21，从而U型管可以固定在旋转管1内。

管帽3设有内螺纹，旋转管1上端外表面外螺纹，管帽3与旋转管1的上端螺纹连接，管帽3可以保证细胞种植到支架的过程处于无菌环境中。

使用时，将支架4卷成管状，置于细胞悬液容纳管内，然后将肌细胞悬液5加入到细胞悬液容纳管中，拧紧螺帽。将将低速离心机的内部旋转臂拆除，暴露出内部的旋转轴，将旋转管固定在此旋转轴上，调整离心机的转速为5000rpm/min，离心10min，取出支架后培养，培养4d后将支架材料行H-E切片染色评估复合效果，结果如图2所示，细胞均匀地分布在支架的表面，且有较多细胞渗入支架内部，达到理想的种植细胞状态。

实施例2

本实施例与实施例1的不同之处在于，旋转管1为部分中空结构，中空结构通过旋转管1的上端与外部环境连通，所述中空结构直接构成了细胞悬液容纳管2。

以上对本实用新型的具体实施例进行了详细描述，但其只作为范例，本实用新型并不限制于以上描述的具体实施例。对于本领域技术人员而言，任何对该实用进行的等同修改和替代也都在本实用新型的范畴之中。因此，在不脱离本实用新型的精神和范围下所作的均等变换和修改，都应涵盖在本实用新型的范围内。
