本实用新型涉及医用用具，具体涉及一种Ilizarov外固定支架。

Ilizarov外固定支架装置由于组成部件众多，使其组装、固定、调整费时、费力，尤其是在螺纹杆和外固定环的组装、固定及调整上表现的更为突出，增加了无效的手术时间（手术时间平均在3-5小时左右），无形中增大了患者的手术风险，同时术后调节也存在着不精确的问题，这些都在一定程度上限制了Ilizarov外固定支架的广泛使用。针对以上这些缺陷，我们拟在保留Ilizarov外固定支架基本原理不变的基础上，继承其优点，对某些基本构件进行改进，以期达到快速组装、固定、精确调节的目的。经过我们的改良，预计手术时间可减少至原来的一半左右，为其在临床上的广泛应用打下坚实的基础。

针对目前现有的Ilizarov外固定支架在使用上的局限性，本实用新型提供一种更加精确调节的Ilizarov外固定支架。

本实用新型为实现上述目的所采用的技术方案是：

一种Ilizarov外固定支架，包括光滑杆、锁紧螺母、弹性夹头和外固定环，所述外固定环的环体上圆周阵列设有若干通孔，所述光滑杆镶设于所述通孔中，所述弹性夹头设有一对且分别对称套设于所述外固定环两侧的所述光滑杆上，所述弹性夹头抵住所述外固定环，所述锁紧螺母设有一对且分别对称套设连接于所述弹性夹头远离所述外固定环的一端。

上述Ilizarov外固定支架，其中，所述弹性夹头一端为圆锥夹头部分，另一端为固定基座部分，所述弹性夹头中部布设有与所述锁紧螺母相配合的外螺纹，所述圆锥夹头部分上均匀开设四条割缝，所述割缝延伸至外螺纹部分上端以形成四个弹性夹持爪。

上述Ilizarov外固定支架，其中，所述锁紧螺母一侧延伸有与所述圆锥夹头部分相匹配的圆锥结构，所述圆锥结构的内圆锥面和所述圆锥夹头部分的外圆锥面相互贴紧。

上述Ilizarov外固定支架，其中，所述光滑杆上设有刻度。

上述Ilizarov外固定支架，其中，所述外固定环的环体上圆周阵列设有12个通孔。

上述Ilizarov外固定支架，其中，所述光滑杆为两端具有弧面结构的直杆。

本实用新型的有益效果是：改进型的Ilizarov外固定支架，采用光滑杆代替了螺纹杆，使得组装固定更加快捷；在光滑杆上标记刻度，使得支架调节的精度更高。

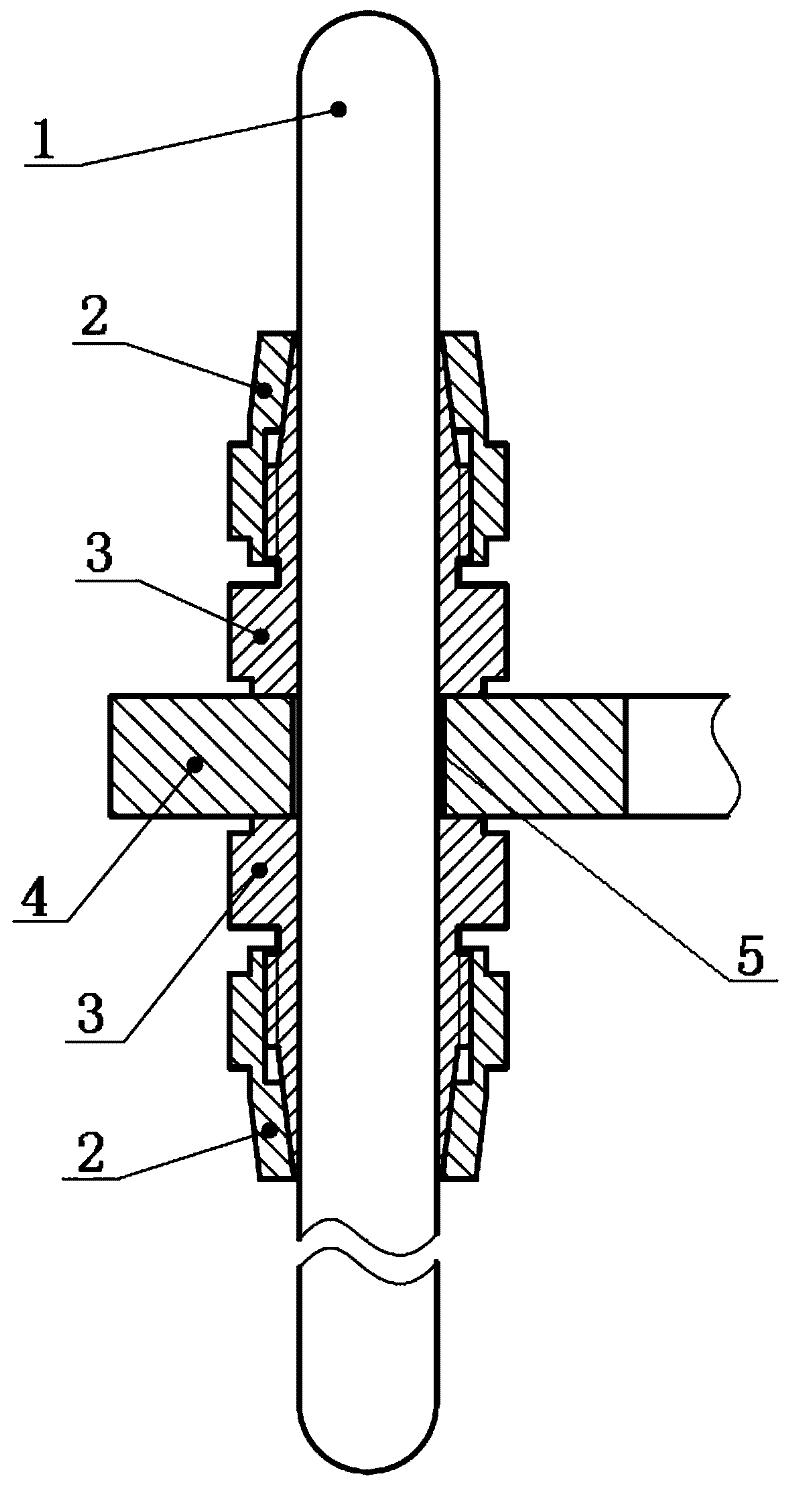

图1是本实用新型一种Ilizarov外固定支架的剖视图；

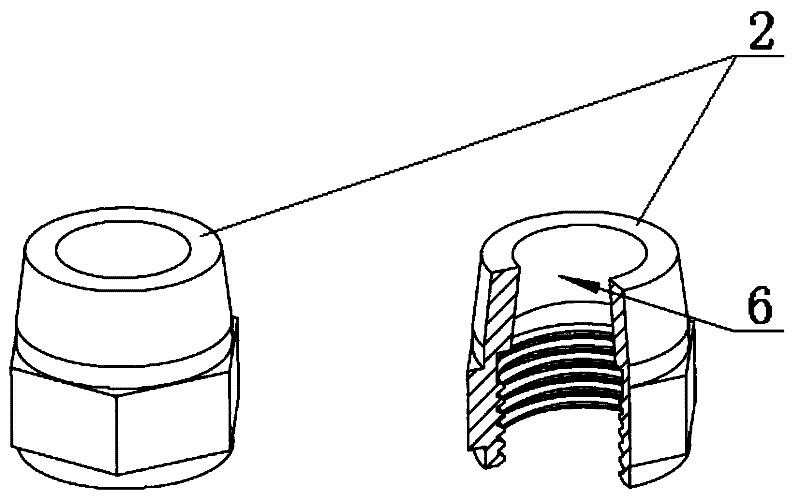

图2是本实用新型一种Ilizarov外固定支架的锁紧螺母示意图；

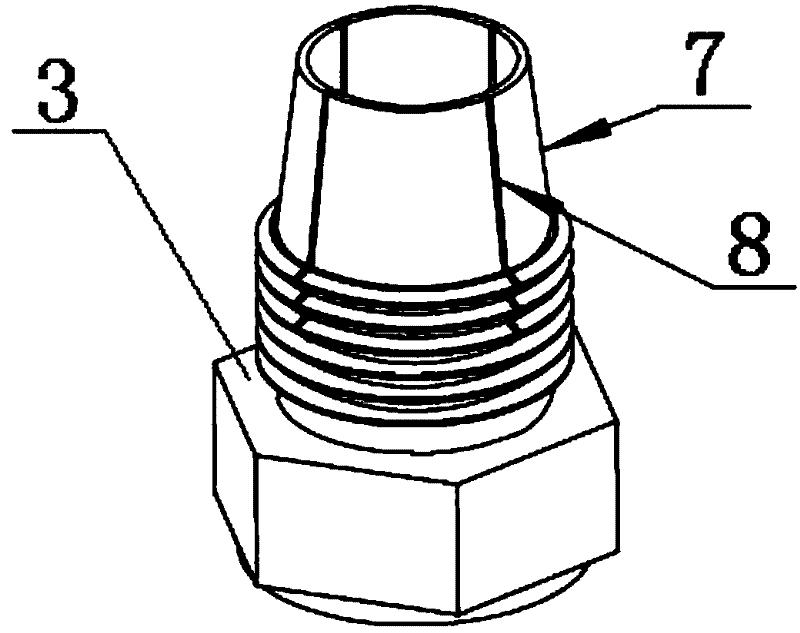

图3是本实用新型一种Ilizarov外固定支架的弹性夹头示意图。

下面结合附图和具体实施例对本实用新型作进一步说明，但不作为本实用新型的限定。

如图1-3所示本实用新型一种Ilizarov外固定支架，包括光滑杆1、锁紧螺母2、弹性夹头3和外固定环4，外固定环4的环体上圆周阵列设有若干通孔5，光滑杆1镶设于通孔5中，弹性夹头3设有一对且分别对称套设于外固定环4两侧的光滑杆1上，弹性夹头3抵住外固定环4，锁紧螺母2设有一对且分别对称套设连接于弹性夹3头远离外固定环4的一端，光滑杆1上标有刻度以保证支架的精确调节；操作时，需用两只手同时运用两把扳手进行松开和锁紧操作，与原先的螺杆相比，旋松螺纹1～2圈，即可在光滑杆1上自由滑动。

进一步的，弹性夹头3一端为圆锥夹头部分，另一端为固定基座部分，弹性夹头3中部布设有与锁紧螺母2相配合的外螺纹，圆锥夹头部分上均匀开设四条割缝8，割缝8延伸至外螺纹部分上端以形成四个弹性夹持爪，锁紧螺母一侧延伸有与圆锥夹头部分相匹配的圆锥结构，圆锥结构的内圆锥面6和圆锥夹头部分的外圆锥面7相互贴紧；当往拧紧方向拧动锁紧螺母2时，锁紧螺母2的内圆锥面6推动弹性夹头3的四个弹性夹持爪的外圆锥面7，使弹性夹持爪往里收紧，在光滑杆1上可靠锁定。

进一步的，外固定环4的环体上圆周阵列设有12个通孔5，通孔5的具体结构和数量可根据光滑杆1的具体结构及所要达到的强度要求作适应性调整，在本实施例中为设置12个通孔5，并不作为本实用新型的限制。

进一步的，光滑杆1为两端具有弧面结构的直杆，半球型的弧面结构，避免了使用者的划伤擦伤等。

以上所述仅为本实用新型较佳的实施例，并非因此限制本实用新型的申请专利范围，所以凡运用本实用新型说明书及图示内容所做出的等效结构变化，均包含在本实用新型的保护范围内。
