无权-期满终止 中国
著录项
摘要
一种医用大容量便携式采血盒,包括一个长方体外盒,长方体外盒的顶面敞开,长方体外盒中放置有两个以上数目的长方体内盒,长方体内盒填充长方体外盒的内腔,任意相邻的两个长方体内盒的形状规格相同长方体内盒的顶面敞开,长方体内盒的外侧面上各自设置有一个卡槽。采血试管水平放置在长方体内盒中,长方体内盒上的卡槽中放置患者标志卡片,每位患者的多个血液样本集中放置在与该患者对应的长方体内盒中。采血试管水平不易滑出,安全、稳妥。长方体内盒放置在长方体外盒中,携带方便,每个长方体内盒均可放置30根采血试管,增加了容器的容量。卡槽中各自放置标志卡片,便于辨识和拿取。结构简单,便于消毒清洗。
法律状态
法律状态公告日 | 20230905 |
法律状态 | 实用新型专利更正 |
法律状态信息 | 实用新型专利公报更正 卷:39 号:28-01 页码: 申请号:2013203657482 IPC(主分类):2006.01 更正项目:专利届满终止 误:2023年07月11日39卷2801期专利届满终止 正:撤销专利届满终止 |
法律状态公告日 | 20230711 |
法律状态 | 专利权的终止 |
法律状态信息 | 专利权有效期届满 IPC(主分类):A61B 5/15 专利号:ZL2013203657482 申请日:20130625 授权公告日:20131225 终止日期: |
法律状态公告日 | 20131225 |
法律状态 | 授权 |
法律状态信息 | 授权 |
权利要求
权利要求数量(7)
独立权利要求数量(1)
1.一种医用大容量便携式采血盒,包括一个长方体外盒,所述的长方体外盒的顶面敞开,其特征在于:所述的长方体外盒中放置有两个以上数目的长方体内盒,所述的长方体内盒填充长方体外盒的内腔,任意相邻的两个长方体内盒的长度相等,任意相邻的两个长方体内盒的宽度相等,任意相邻的两个长方体内盒的高度相等,任意一个长方体内盒的顶面敞开,任意一个长方体内盒均各自在其一个外侧面上设置有一个卡槽。
2.如权利要求1所述的医用大容量便携式采血盒,其特征在于:任意一个所述的卡槽中均各自设置有一个卡片。
3.如权利要求1所述的医用大容量便携式采血盒,其特征在于:任意一个长方体内盒均各自在其一个外侧面上固定连接一个透明板,所述的透明板与长方体内盒的这个外侧面之间设置有间隙,所述的间隙构成所述的卡槽。
4.如权利要求1所述的医用大容量便携式采血盒,其特征在于:所述的长方体外盒的侧壁由透明板件构成。
5.如权利要求1所述的医用大容量便携式采血盒,其特征在于:所述的长方体外盒的底面呈正方形,长方体外盒的内腔中设置有十个所述的长方体内盒,十个长方体内盒呈两排五列分布,任意一排长方体内盒上的卡槽均与长方体外盒的侧壁相邻。
6.如权利要求1所述的医用大容量便携式采血盒,其特征在于:所述的长方体内盒中各自放置有一个试管架。
7.如权利要求6所述的医用大容量便携式采血盒,其特征在于:所述的试管架与长方体内盒采用自由脱卸连接结构。
说明书
本实用新型涉及人类生活用品,尤其涉及医疗器械,特别是一种医用大容量便携式采血盒。
背景技术:
在临床护理工作中,医护人员经常需要到病房采集多位患者的多个血样标本。现有技术中,血样标本各自放置在采血试管中,采血试管又放置在试管架中,一个试管架最多只能放置50根采血试管。由于采血试管高低参差不齐,因此较长的采血试管容易打翻而破裂;试管架体积较大,不便于带入病房;容易取错采血管,存在护理隐患。试管架形状复杂,不易清洗。
本实用新型的目的在于提供一种医用大容量便携式采血盒,所述的这种医用大容量便携式采血盒要解决现有技术中采血试管的贮存容器容易导致试管破裂、不便于带入病房、存在护理隐患、不易清洗的技术问题。
本实用新型的这种医用大容量便携式采血盒,包括一个长方体外盒,所述的长方体外盒的顶面敞开,其中,所述的长方体外盒中放置有两个以上数目的长方体内盒,所述的长方体内盒填充长方体外盒的内腔,任意相邻的两个长方体内盒的长度相等,任意相邻的两个长方体内盒的宽度相等,任意相邻的两个长方体内盒的高度相等,任意一个长方体内盒的顶面敞开,任意一个长方体内盒均各自在其一个外侧面上设置有一个卡槽。
进一步的,任意一个所述的卡槽中均各自设置有一个卡片。
进一步的,任意一个长方体内盒均各自在其一个外侧面上固定连接一个透明板,所述的透明板与长方体内盒的这个外侧面之间设置有间隙,所述的间隙构成所述的卡槽。
进一步的,所述的长方体外盒的侧壁由透明板件构成。
进一步的,所述的长方体外盒的底面呈正方形,长方体外盒的内腔中设置有十个所述的长方体内盒,十个长方体内盒呈两排五列分布,任意一排长方体内盒上的卡槽均与长方体外盒的侧壁相邻。
进一步的,所述的长方体内盒中各自放置有一个试管架。
进一步的,所述的长方体内盒中的试管架是可以自由脱卸的。
本实用新型的工作原理是:采血试管水平放置在长方体内盒中,长方体内盒上的卡槽中放置患者标志卡片,每位患者的多个血液样本集中放置在与该患者对应的长方体内盒中。如果有的病人血液标本较多,而且需要竖直静置的时候,就放置在一个小型的试管架中,可以防止采血试管倒卧对血液标本的影响,也可以防止血液的溢出。
本实用新型和已有技术相比较,其效果是积极和明显的。本实用新型将采血试管放置于长方体内盒中,不易滑出,安全、稳妥。长方体内盒放置在长方体外盒中,携带方便,每个长方体内盒均可放置30根采血试管,增加了容器的容量。每个长方体内盒均设置单独卡槽以放置标志卡片,便于辨识和拿取。同时,长方体外盒和长方体内盒结构简单,便于消毒清洗。

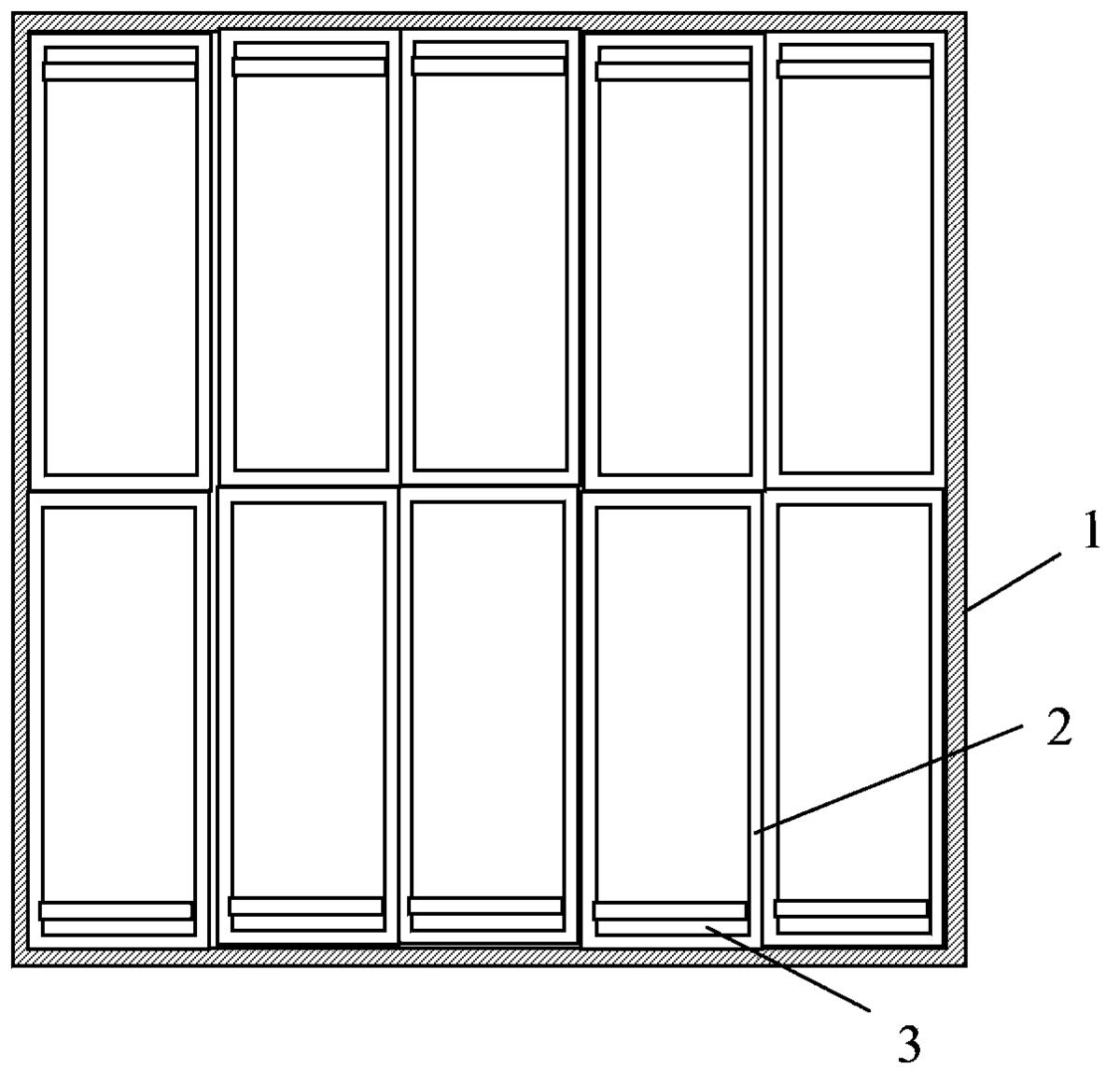

图1是本实用新型的医用大容量便携式采血盒的俯视示意图。

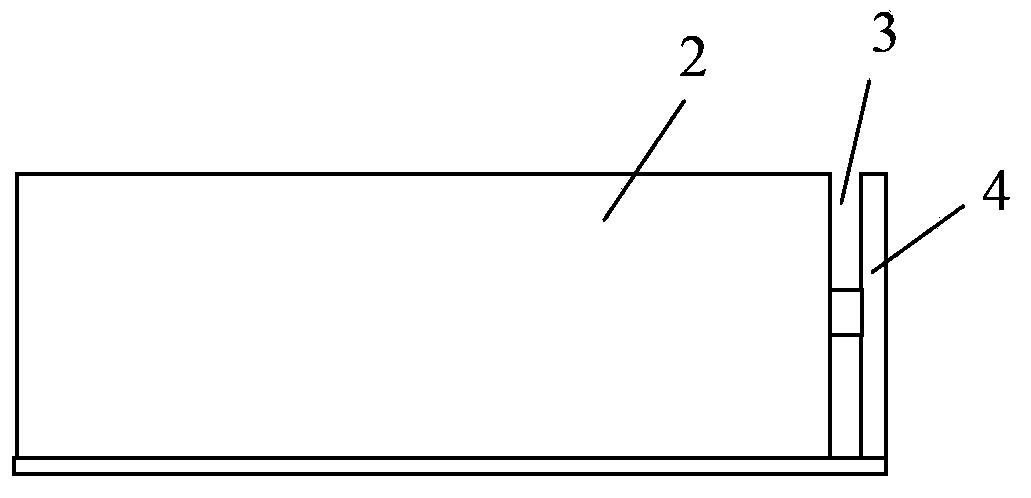

图2是本实用新型的医用大容量便携式采血盒中的长方体内盒的结构示意图。

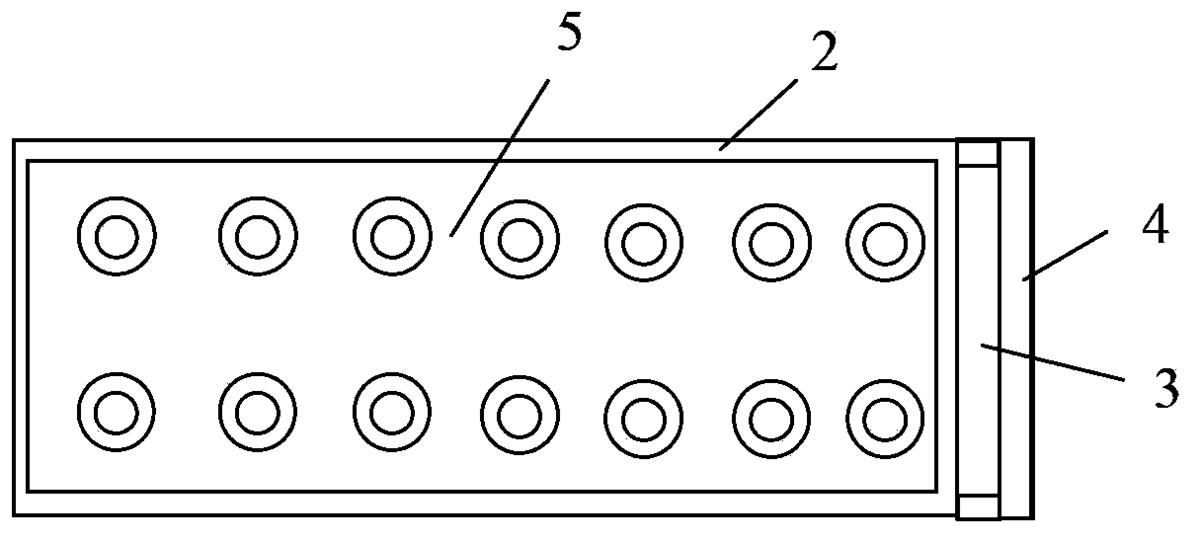

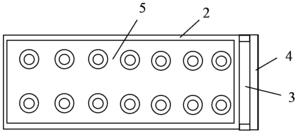

图3是本实用新型的医用大容量便携式采血盒中的长方体内盒的一个内置试管架的实施例的结构示意图。
实施例1:
如图1和图2所示,本实用新型的医用大容量便携式采血盒,包括一个长方体外盒1,所述的长方体外盒1的顶面敞开,其中,所述的长方体外盒1中放置有两个以上数目的长方体内盒2,所述的长方体内盒2填充长方体外盒1的内腔,任意相邻的两个长方体内盒2的长度相等,任意相邻的两个长方体内盒2的宽度相等,任意相邻的两个长方体内盒2的高度相等,任意一个长方体内盒2的顶面敞开,任意一个长方体内盒2均各自在其一个外侧面上设置有一个卡槽3。
进一步的,任意一个所述的卡槽3中均各自设置有一个卡片(图中未示)。
进一步的,任意一个长方体内盒2均各自在其一个外侧面上固定连接一个透明板4,所述的透明板4与长方体内盒2的这个外侧面之间设置有间隙,所述的间隙构成所述的卡槽3。
进一步的,所述的长方体外盒1的侧壁由透明板件构成。
进一步的,所述的长方体外盒1的底面呈正方形,长方体外盒1的内腔中设置有十个所述的长方体内盒2,十个长方体内盒2呈两排五列分布,任意一排长方体内盒2上的卡槽3均与长方体外盒1的侧壁相邻。
本实施例的工作原理是:采血试管水平放置在长方体内盒2中,长方体内盒2上的卡槽3中放置患者标志卡片,每位患者的多个血液样本集中放置在与该患者对应的长方体内盒2中。
或者,如图3所示,采血试管垂直放置在长方体内盒2中的试管架5中。长方体内盒2中的试管架5是可以自由脱卸的。
具体的,长方体外盒1的规格为长24cm,宽24cm,高10cm,由透明塑料板构成,长方体内盒2的规格为长11.5cm,宽4.5cm,高9.5cm。
