本实用新型涉及一种夹具的技术领域，尤其涉及一种骨科临床用的可调性不规则骨组织切割保护夹具。

骨科临床及科研工作中，骨组织标本对疾病诊断治疗及发病机制的研究具有重要意义。而标本的应用始于对骨组织的初步切割及处理，目前多采用手持法在精度不一的台锯或带锯床完成初始切削，因为缺乏有效的把持及可控性调节，存在诸多安全隐患及使用的不便之处。首先，台锯或带锯转速高，锯片锋利，手持骨组织时往往需要正对锯片推送骨组织标本，因为骨组织形态不规则且表面光滑，不易把持，操作不慎易造成严重的手指切割甚至离断伤。其次，由于手工握持组织的稳定性较差，在初步切割时很难实现较高精度的调节。在切割过程中人为的误差对标本影响较大，统一性不佳的同时也造成了不必要的标本浪费。

本实用新型的目的在于提供一种可调性不规则骨组织切割保护夹具，以解决现有手持法易存在手指切割离断伤以及难以实现较高精度调节的问题。

为了实现上述目的，本实用新型采取的技术方案为：

一种可调性不规则骨组织切割保护夹具，一台锯或带锯床的底座；其中，包括：一可沿X轴方向滑动地位于所述底座上的靠山；一位于所述底座上的夹具，并且所述夹具可依附贴合所述靠山沿Y轴方向滑动；两V型夹，两所述V型夹分别靠近所述夹具内侧端面的相对两侧，两所述V型夹之间安装待切割骨组织；一夹座，所述夹座位于任意一所述V型夹与所述夹具内侧端面之间，所述夹座推动一所述V型夹靠近另一所述V型夹；两所述V型夹之间的上方具有用于切割待切割骨组织的锯片。

上述的一种可调性不规则骨组织切割保护夹具，其中，所述靠山贴合所述夹具的侧端面具有一伸缩挡块，所述伸缩挡块可沿X轴方向伸缩地推动所述夹具。

上述的一种可调性不规则骨组织切割保护夹具，其中，所述伸缩挡块具有一调节伸缩范围的螺栓，所述螺栓沿X轴方向贯穿所述靠山并与所述伸缩挡块螺纹连接。

上述的一种可调性不规则骨组织切割保护夹具，其中，所述伸缩挡块具有限位装置，所述限位装置包括两限位板和两固定螺丝，两所述限位板的一端与所述伸缩挡块的两端固定连接，两所述限位板的另一端均开设通孔，每一所述固定螺丝沿Z轴方向贯穿每一所述限位板的通孔与所述靠山螺纹连接。

上述的一种可调性不规则骨组织切割保护夹具，其中，所述靠山沿Y轴方向设有一用于紧固所述靠山位置的螺栓。

上述的一种可调性不规则骨组织切割保护夹具，其中，所述夹具呈一“冂”字型，所述夹具包括第一侧端、第二侧端和第三侧端，所述夹具的第一侧端贴合所述伸缩挡块。

上述的一种可调性不规则骨组织切割保护夹具，其中，两所述V型夹分别靠近所述第一侧端的内侧端面和所述第三侧端的内侧端面。

上述的一种可调性不规则骨组织切割保护夹具，其中，所述夹座位于靠近所述第三侧端内侧端面的所述V型夹和所述第三侧端之间。

上述的一种可调性不规则骨组织切割保护夹具，其中，一驱动所述夹座推动所述V型夹的螺栓，所述螺栓贯穿所述第三侧端并与所述夹座螺纹连接。

上述的一种可调性不规则骨组织切割保护夹具，其中，所述伸缩挡块的调节范围为0mm至5mm之间。

本实用新型由于采用了上述技术，使之与现有技术相比具有的积极效果是：

（1）通过本实用新型的使用，可稳定夹持不同形状骨组织标本，同时可根据标本外形不同，调整固定及切割方式，使骨组织标本制作更加可量化且更具可比性。因对不规则标本有了更有效的固定，可以更好的保护科研人员人身安全，避免手持操作出现意外。

（2）靠山的伸缩挡块的伸缩范围0mm至5mm之间，同时在此基础上实现精度达1mm的微调，实现精细切割的作用。

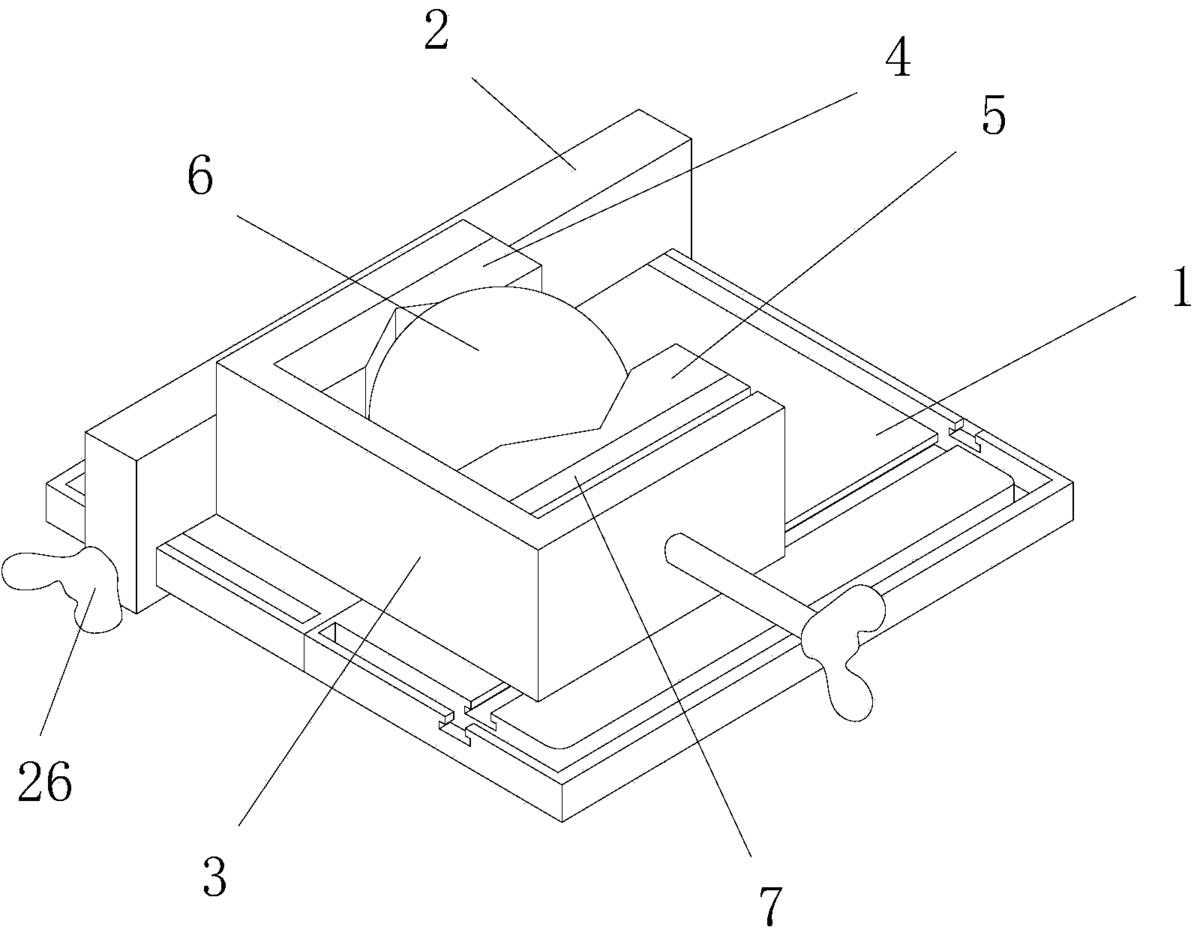

图1为本实用新型的一种可调性不规则骨组织切割保护夹具的立体图；

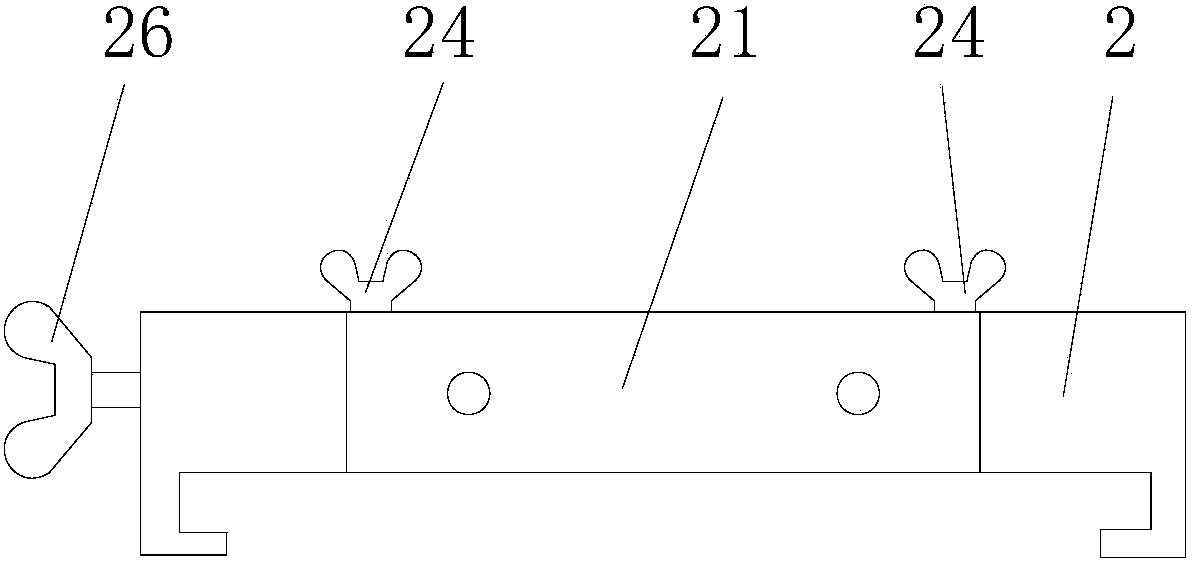

图2为图1中靠山的主视图；

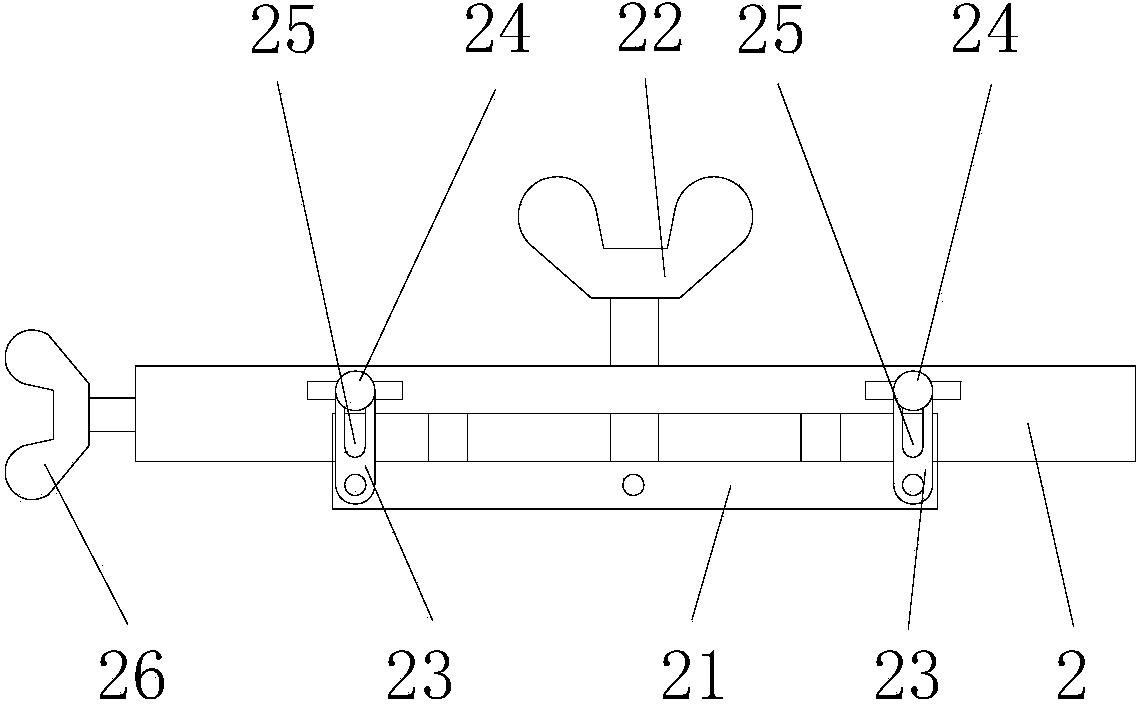

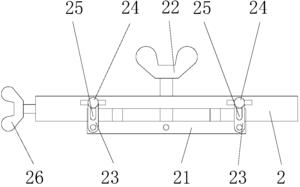

图3为图1中靠山的俯视图；

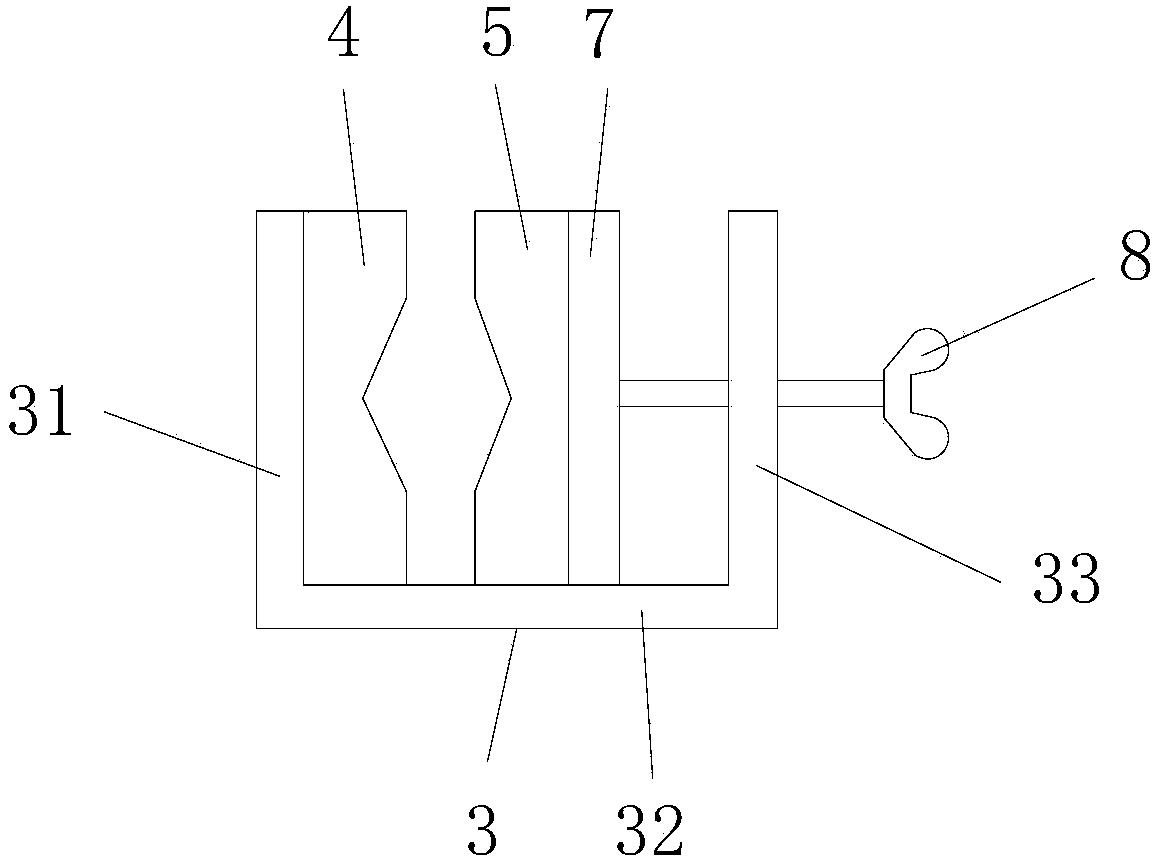

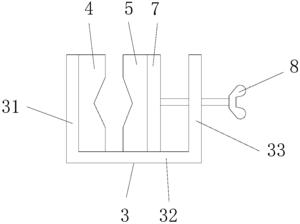

图4为图1中夹具以及V型夹的第一种组合方式的示意图；

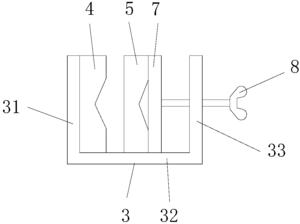

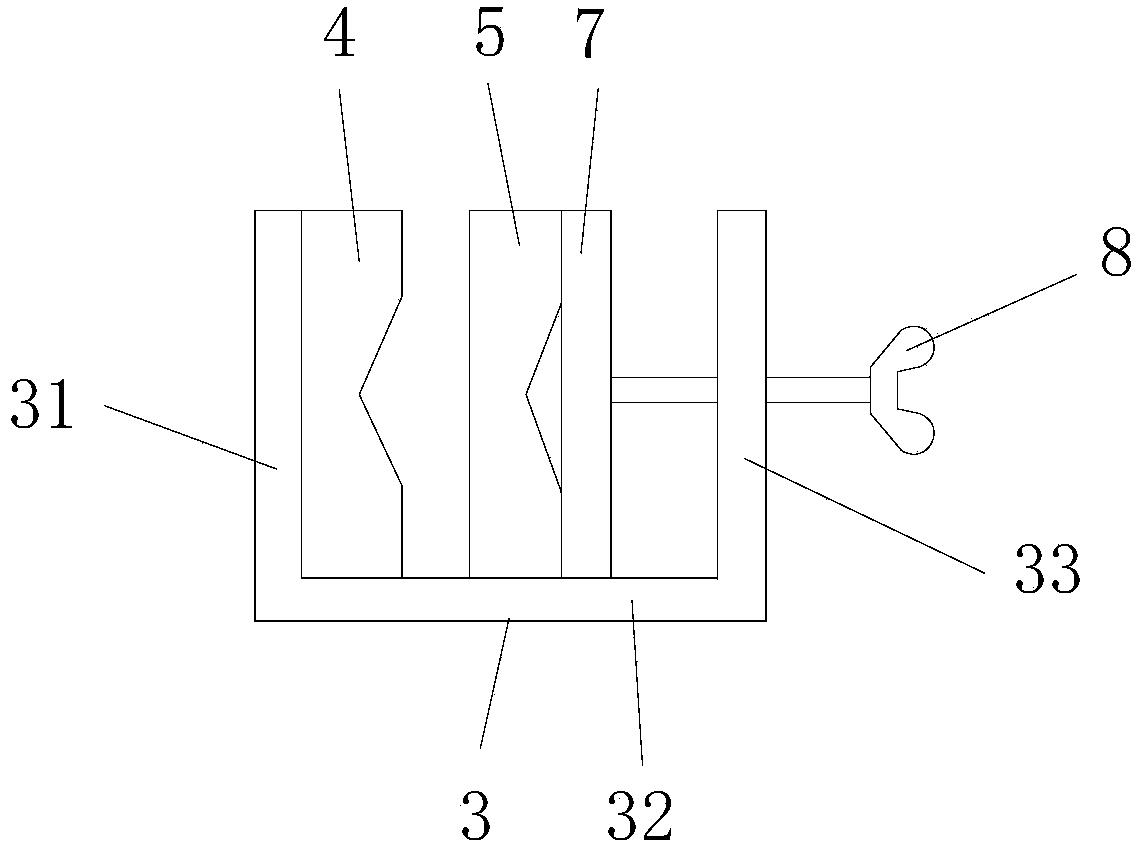

图5为图1中夹具以及V型夹的第二种组合方式的示意图；

图6为图1中夹具以及V型夹的第三种组合方式的示意图。

下面结合附图和具体实施例对本实用新型作进一步说明，但不作为本实用新型的限定。

图1为本实用新型的一种可调性不规则骨组织切割保护夹具的立体图，图2为图1中靠山的主视图，图3为图1中靠山的俯视图，请参见图1至图3所示。本实用新型的一种可调性不规则骨组织切割保护夹具，包括有一台锯或带锯床的底座1，一靠山2，靠山2位于底座1上，并且靠山2可沿X轴方向在底座1上滑动。一夹具3，夹具3位于底座1上，并且夹具3依附贴合于靠山2的侧端面，同时，夹具3能够沿Y轴方向滑动。两V型夹4和5，V型夹4和V型夹5分别靠近夹具3的相对两侧的内侧端面，V型夹4和V型夹5之间用于安装待切割的骨组织6。还包括有一夹座7，夹座7位于任意V型夹4或V型夹5与夹具3的内侧端面之间，以此通过夹座7推动一V型夹来靠近另一V型夹。V型夹4和V型夹5之间的上方锯床的锯片（图中未示出），锯片用于切割待切割骨组织6。

本实用新型在上述基础上还具有如下实施方式：

本实用新型的进一步实施例中，请继续参见图1至图3所示。靠山2贴合夹具3的侧端面设置有一伸缩挡块21，伸缩挡块21可沿X轴方向伸缩地推动夹具3。

本实用新型的进一步实施例中，伸缩挡块21具有一用于调节伸缩挡块21伸缩范围的螺栓22，螺栓22沿X轴方向贯穿靠山2并与伸缩挡块21螺纹连接，以此通过旋转螺栓22来调节伸缩挡块21的伸缩范围。

本实用新型的进一步实施例中，以一次实际生产为例，伸缩挡块21的调节范围为0mm至5mm之间，并且伸缩挡块21的最小调节范围为1mm。

本实用新型的进一步实施例中，伸缩挡块21具有限位装置，限位装置包括两限位板23和两固定螺丝24，两限位板23的一端与伸缩挡块21的两端固定连接，两限位板23的另一端开设有通孔25，每一固定螺丝24沿Z轴方向贯穿至每一限位板23的通孔25并与靠山2螺纹连接。使用时，先松解两固定螺丝24，再调整螺栓22使得伸缩挡块21移动至合适位置，最后固定螺丝24。

本实用新型的进一步实施例中，靠山2沿Y轴方向设有一螺栓26，以此通过螺栓26将靠山2固定于底座1上。

本实用新型的进一步实施例中，图4为图1中夹具以及V型夹的第一种组合方式的示意图，图5为图1中夹具以及V型夹的第二种组合方式的示意图，图6为图1中夹具以及V型夹的第三种组合方式的示意图，请参见图1至图6所示。夹具3的形状呈一“冂”字型，夹具3包括有第一侧端31、第二侧端32和第三侧端33，夹具3的第一侧端31贴合于靠山2的伸缩挡块21。

本实用新型的进一步实施例中，V型夹4靠近夹具3的第一侧端31的内侧端面，V型夹5靠近夹具3的第三侧端33的内侧端面。

本实用新型的进一步实施例中，夹座7位于V型夹5和夹具3的第三侧端33之间。

本实用新型的进一步实施例中，还包括有一螺栓8，螺栓贯穿夹具3第三侧端33与夹座7螺纹连接，以此通过旋转螺栓8驱动夹座7推动V型夹5，以此紧固位于V型夹4和V型夹5之间的骨组织6。

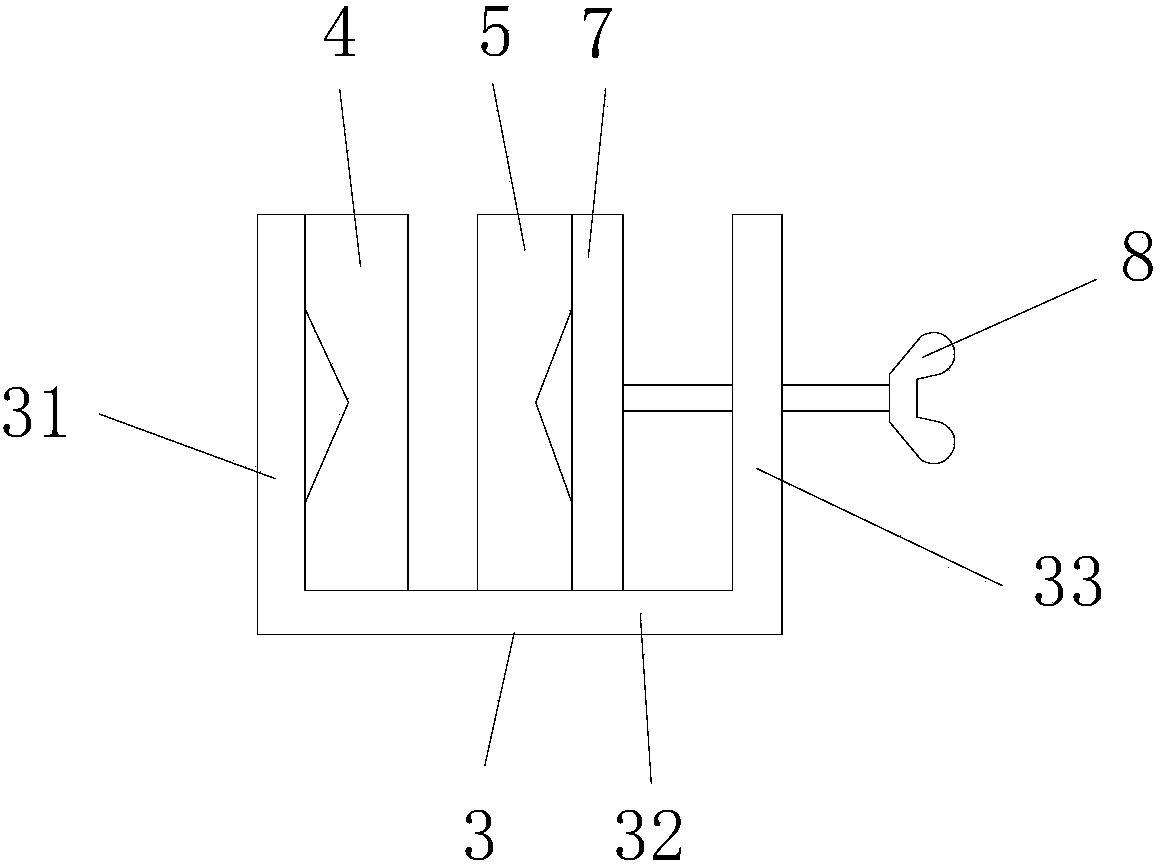

本实用新型的更进一步实施例中，V型夹4和V型夹5为可拆卸部分，V型夹的安装有多种方式，以适应不同形态的骨组织。请参见图4所示，V型夹4和V型夹5相向安装，适用于夹持球体或圆柱状骨组织。请参见图5所示，V型夹4和V型夹5同向安装，适用于夹持一段平整的或不规则形骨组织。请参见图6所示，V型夹4和V型夹5背向安装，适用于夹持立方体形或管状骨组织的纵向切割。

综上所述，使用本实用新型一种可调性不规则骨组织切割保护夹具，可稳定夹持不同形状骨组织标本，同时可根据标本外形不同，调整固定及切割方式，使骨组织标本制作更加可量化且更具可比性。因对不规则标本有了更有效的固定，可以更好的保护科研人员人身安全，避免手持操作出现意外。

以上所述仅为本实用新型较佳的实施例，并非因此限制本实用新型的实施方式及保护范围，对于本领域技术人员而言，应当能够意识到凡运用本实用新型说明书及图示内容所作出的等同替换和显而易见的变化所得到的方案，均应当包含在本实用新型的保护范围内。
