本发明涉及一种晾衣架，更具体地说，涉及一种晾衣和收衣转换灵活的晾衣架。

近几年来，随着地产业的飞速发展和城市化的进程不断加快，人们对优质生活的追求也 越来越高，这也给日常生活中常用的晾衣机提供了很大的发展空间。

通过大量调研发现，现有的晾衣架结构简单，功能相对单一，以手动为主，活动空间狭 小，个别衣架自动化高但价格昂贵。由于建筑结构的限制，尤其是在城市中，一般需要将衣 物挂的较高才能充分接触阳光和风力，帮助衣物快速晾干和杀菌，而衣物挂得较高人又够不 到，一般做法是利用晾衣杆将衣物挂在较高的晾衣杆上，衣物干后再利用晾衣杆将衣物取下， 这样不仅操作繁琐，而且需要较多的体力，使用十分不便。另外，以前普通晾衣架如果遇到 阴雨连绵或是潮湿天气，衣服不能晾干而且还会发臭，给生活带来很大的不便。

经检索，针对上述问题已有相关技术方案公开，如中国专利号ZL201120059677.4，授权 公告日为2011年9月14日，发明创造名称为：旗杆式晾衣杆，该申请案涉及一种旗杆式晾 衣杆，包括杆体及设置在杆体上的升降装置，所述的杆体呈倒L形，包括水平段和垂直段， 水平段的一端与垂直段的顶端固定连接，垂直段的下端连接有可安放于地面的支架，所述的 升降装置包括设置在所述杆体的两端及弯折处的滚轮及设于滚轮上的传送带，传送带上设有 吊环，相邻两个吊环之间相距30至60厘米。该申请案无需借助任何其它物体，只需转动手 柄即可实现在室外空地上晾晒和回收衣物，安全、方便、省力，而且成本不高；但其不足之 处在于：该申请案将吊环直接设于传送带的外侧，仅可以实现单排晾晒衣物，且挂上衣物后， 收放衣物时容易出现衣物与角轮的干扰现象；同时，当衣物悬挂较多较重时，传送带易向一 方偏移，在转动手柄时容易出现传送带脱离滚轮的问题，从而造成不便；另外，在衣物降下 回收时，衣物难以自行叠放整齐。

1.发明要解决的技术问题

本发明的目的在于克服现有晾衣架收晾转换灵活性差、衣物晾晒操作不便的不足，提供 一种晾衣和收衣转换灵活的晾衣架，采用本发明的技术方案，实现了衣物在竖直方向和水平 方向的灵活转换，且在竖直方向时衣物自行靠拢叠放整齐，在水平方向时衣物自行展开晾晒， 结构紧凑，收晾转换灵活，运动平稳高效；同时，在相对较低的竖直方向将衣物悬挂，并转 换到较高的水平位置晾晒，避免了采用挂衣杆等工具晾晒衣物的麻烦，且晾晒效果好；另外， 还可以根据天气情况实现衣物自动收放，更加人性化；在阴雨天气时还可以利用紫外线灯对 衣物进行杀菌，防止衣物出现异味。

2.技术方案

为达到上述目的，本发明提供的技术方案为：

本发明的一种晾衣和收衣转换灵活的晾衣架，包括呈“C”形的机架，还包括驱动机构、 滑轮机构、晾晒机构和传动绳，其中，

所述的驱动机构包括电动推杆、推动板、滑块和导轨，所述的电动推杆的一端固定于机 架下部，另一端的推顶杆与推动板相连接，所述的推动板的两端分别通过滑块在设于机架两 侧的导轨上直线运动；

所述的滑轮机构包括分别对称设置于机架两侧的过渡角轮、第一滑轮、第二滑轮、第三 滑轮和第四滑轮，所述的过渡角轮设置于机架的内侧框架拐角处，所述的第一滑轮位于推动 板的下方，所述的第二滑轮设置于机架的外侧框架拐角处，所述的第三滑轮和第四滑轮分别 设于机架的前端；

所述的晾晒机构包括晾衣杆、挂钩和尼龙带，所述的晾衣杆通过设于其两侧的尼龙带连 接为帘状的晾衣面板，所述的挂钩按一定排列顺序安装于晾衣杆上；

所述的传动绳的一端与晾衣面板的一端相连接，并依次绕过过渡角轮、第一滑轮、第二 滑轮、第三滑轮和第四滑轮后与晾衣面板的另一端相连接，所述的传动绳与推动板相连接。

更进一步地，所述的机架的内侧拐角角度为β，90°≤β≤115°。

更进一步地，所述的相邻两根晾衣杆上的挂钩等间隔分布，且相间隔的两根晾衣杆上的 挂钩向同一侧偏移一定角度α，5°≤α≤25°。

更进一步地，所述的挂钩在同一根晾衣杆上的长度相同，且不同晾衣杆上的挂钩长度由 晾衣面板的前端向后端呈逐渐减小的趋势。

本发明的一种晾衣和收衣转换灵活的晾衣架，包括呈“C”形的机架，还包括驱动机构、 导轮组、晾晒机构和带附件同步带，其中，

所述的晾晒机构包括晾衣杆和挂钩，所述的晾衣杆固定在带附件同步带上连接为帘状的 晾衣面板，所述的挂钩按一定排列顺序安装于晾衣杆上；

所述的导轮组包括分别对称设置于机架两侧的过渡带轮、第一导轮、第二导轮、第三导 轮、第四导轮和第五导轮，所述的过渡带轮设置于机架的内侧框架拐角处，所述的第一导轮 位于过渡带轮的下方，且第一导轮与过渡带轮之间的距离大于或等于晾衣面板的长度，所述 的第三导轮设置于机架的外侧框架拐角处，所述的第二导轮位于第三导轮的下方，所述的第 四导轮和第五导轮分别设于机架的前端；

所述的带附件同步带依次绕过过渡带轮、第一导轮、第二导轮、第三导轮、第四导轮和 第五导轮；所述的带附件同步带与过渡带轮通过齿形啮合；

所述的驱动机构包括与过渡带轮同轴连接的从动轮、设于机架内侧框架拐角处的驱动电 机和设于驱动电机输出轴上的主动轮，所述的主动轮和从动轮通过皮带传动。

更进一步地，所述的机架的内侧拐角角度为β，90°≤β≤115°。

更进一步地，所述的相邻两根晾衣杆上的挂钩等间隔分布，且相间隔的两根晾衣杆上的 挂钩向同一侧偏移一定角度α，5°≤α≤25°。

更进一步地，所述的挂钩在同一根晾衣杆上的长度相同，且不同晾衣杆上的挂钩长度由 晾衣面板的前端向后端呈逐渐减小的趋势。

更进一步地，还包括紫外线灯、被单杆和鞋架，所述的紫外线灯设置于机架的外侧框架 拐角处，所述的被单杆设置于机架的中部，所述的鞋架设置于机架的底部。

更进一步地，还包括湿度传感器、光照强度传感器、温度传感器及远程遥控装置，所述 的湿度传感器、光照强度传感器、温度传感器及远程遥控装置均与驱动电机电连接，用于根 据天气情况控制驱动电机的工作状态。

3.有益效果

采用本发明提供的技术方案，与已有的公知技术相比，具有如下显著效果：

(1)本发明的一种晾衣和收衣转换灵活的晾衣架，实现了衣物在竖直方向和水平方向的 灵活转换，且在竖直方向时衣物自行靠拢叠放整齐，在水平方向时衣物自行展开晾晒，结构 紧凑，收晾转换灵活，运动平稳高效；同时，在相对较低的竖直方向将衣物悬挂，并转换到 较高的水平位置晾晒，避免了采用挂衣杆等工具晾晒衣物的麻烦，且晾晒效果好；

(2)本发明的一种晾衣和收衣转换灵活的晾衣架，其机架的内侧拐角角度为β，90° ≤β≤115°，且相邻两根晾衣杆上的挂钩等间隔分布，且相间隔的两根晾衣杆上的挂钩向同一 侧偏移一定角度α，5°≤α≤25°，使晾衣面板在拐角处运动无卡滞，过渡更加顺滑平稳，避 免了衣物在拐角处相互干涉，消除了物理矛盾；

(3)本发明的一种晾衣和收衣转换灵活的晾衣架，其挂钩在同一根晾衣杆上的长度相同， 且不同晾衣杆上的挂钩长度由晾衣面板的前端向后端呈逐渐减小的趋势，使衣物在竖直方向 收纳时，下部的衣物自行靠内，上部的衣物自行靠外，衣物相互贴紧，叠放整齐；衣物在水 平位置时，结合机架的内侧拐角角度使挂钩高度基本相同，消除了衣物晾晒时的高度差，同 时相邻晾衣杆之间具有一定间隔，使衣物展开，便于阳光照射和空气流动，加快衣物晾干速 度；

(4)本发明的一种晾衣和收衣转换灵活的晾衣架，其紫外线灯设置于机架的外侧框架拐 角处，被单杆设置于机架的中部，鞋架设置于机架的底部，在阴雨天气时利用紫外线灯对衣 物进行杀菌，防止衣物出现异味，保证每天都能穿上舒适卫生的衣物；同时利用被单杆进行 被单等大件的晾晒，利用鞋架进行鞋子的摆放晾晒，集晾晒衣物、被单和鞋子等于一体，功 能性强；

(5)本发明的一种晾衣和收衣转换灵活的晾衣架，其湿度传感器、光照强度传感器、温 度传感器及远程遥控装置均与驱动电机电连接，用于根据天气情况控制驱动电机的工作状态， 实现衣物自动收放，更加人性化；

(6)本发明的一种晾衣和收衣转换灵活的晾衣架，结构紧凑，占地面积小，尤其适用于 居住面积较小家庭使用，充分满足了小户家庭衣物的晾晒需求，使衣物收晾动作大大简化； 同时采用柔性的传动系统，使用安全可靠，大大降低了系统运作噪音。

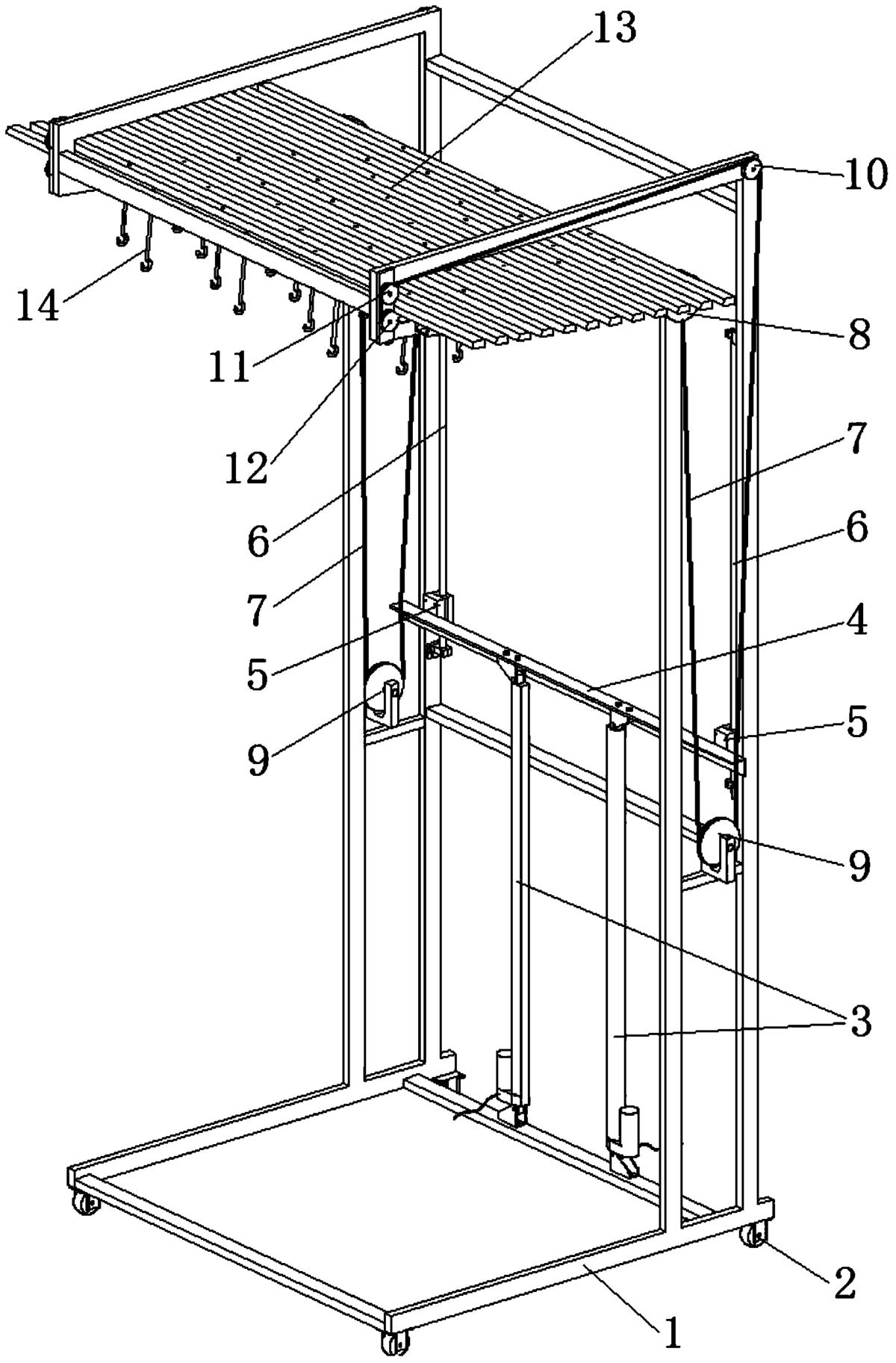

图1为本发明实施例1的一种晾衣和收衣转换灵活的晾衣架的结构示意图；

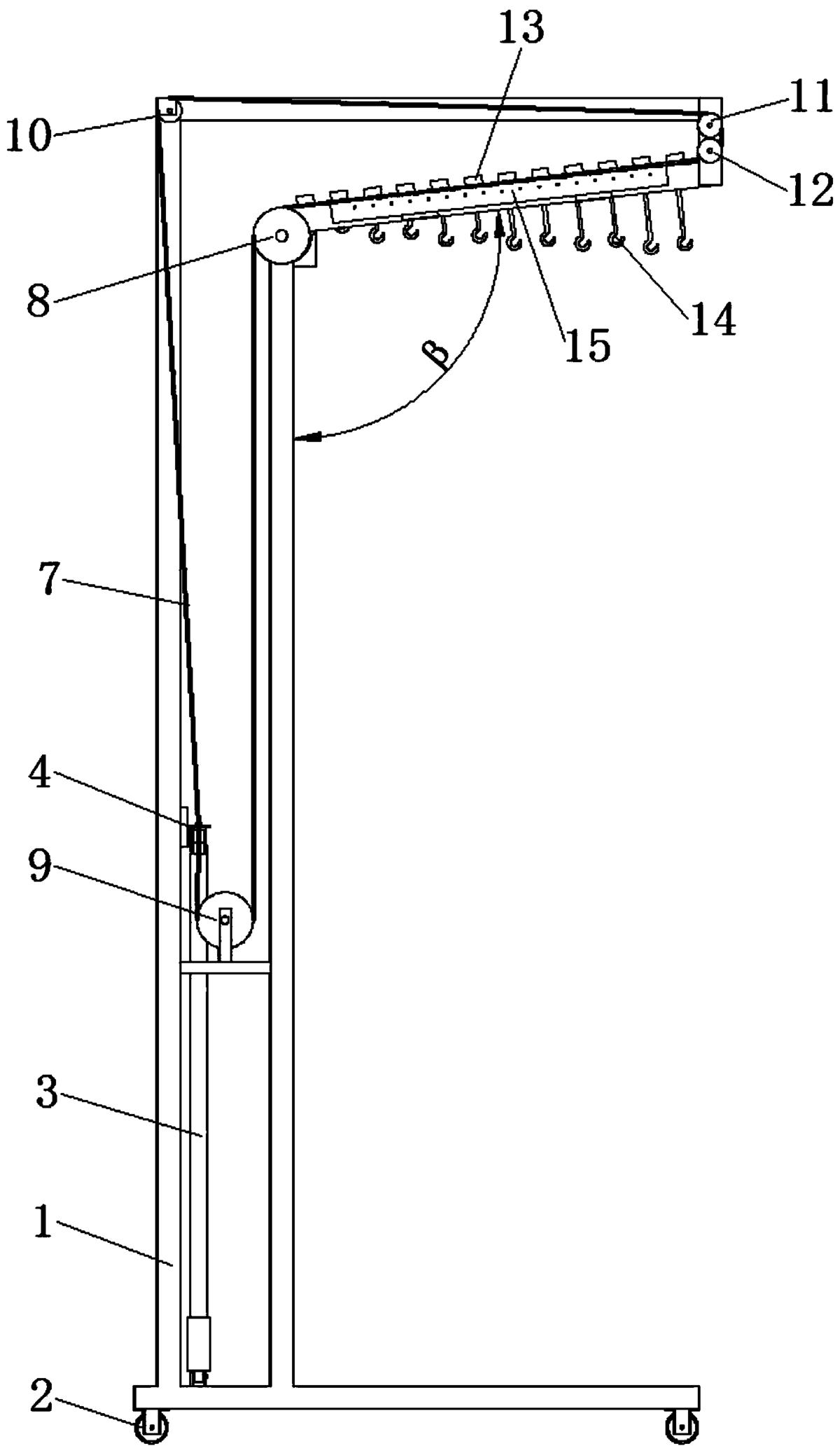

图2为本发明实施例1的一种晾衣和收衣转换灵活的晾衣架的侧视结构示意图；

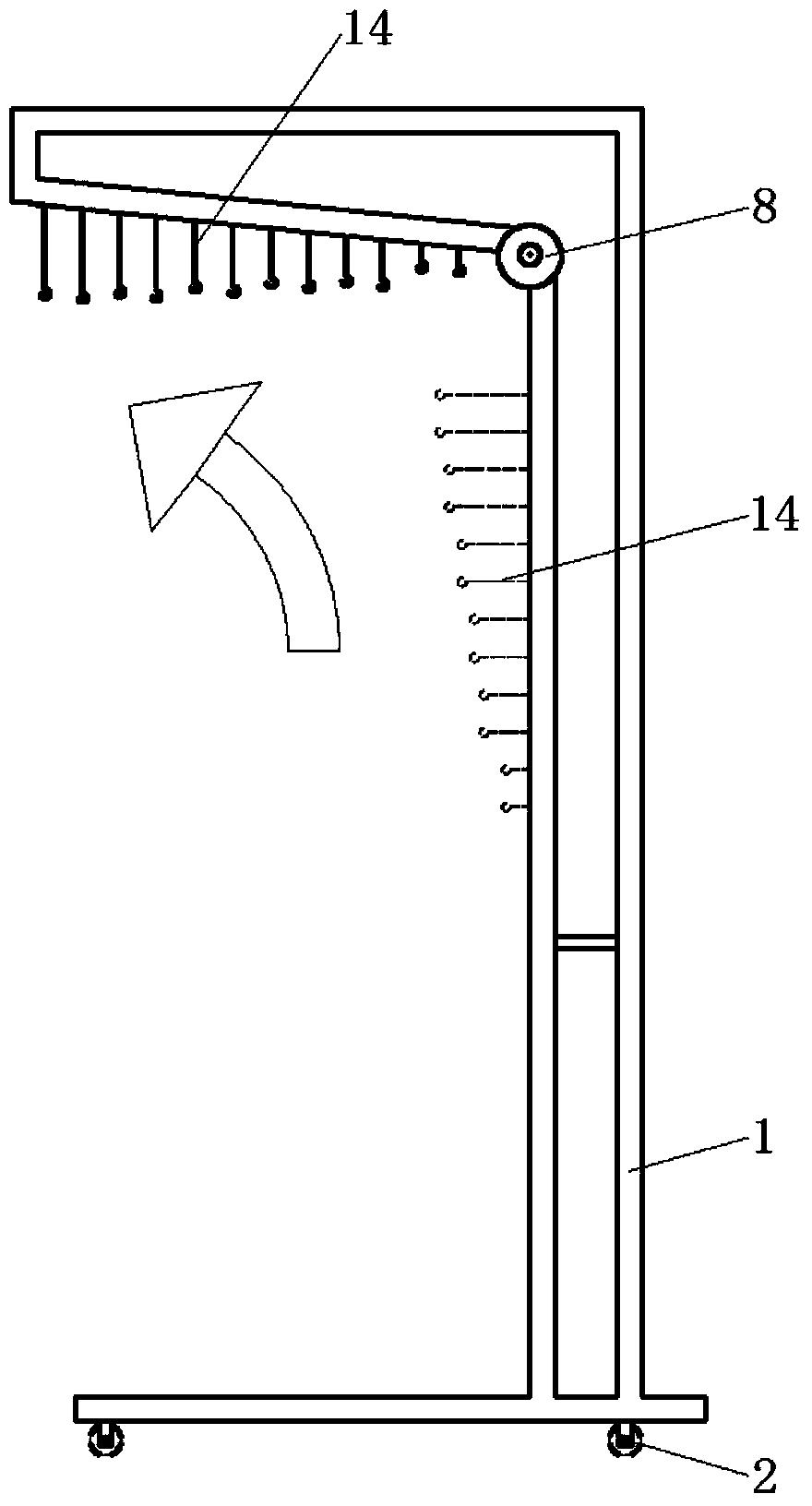

图3为本发明的一种晾衣和收衣转换灵活的晾衣架收放原理示意图；

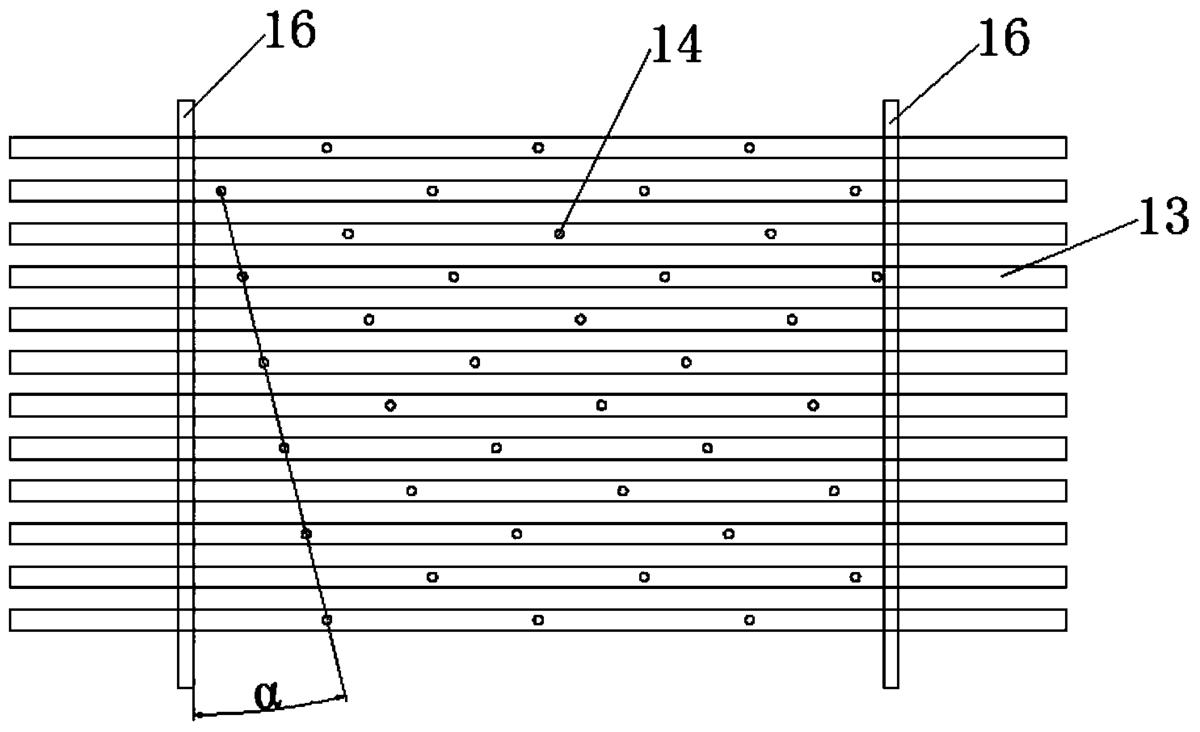

图4为本发明中的帘状晾衣面板的结构示意图；

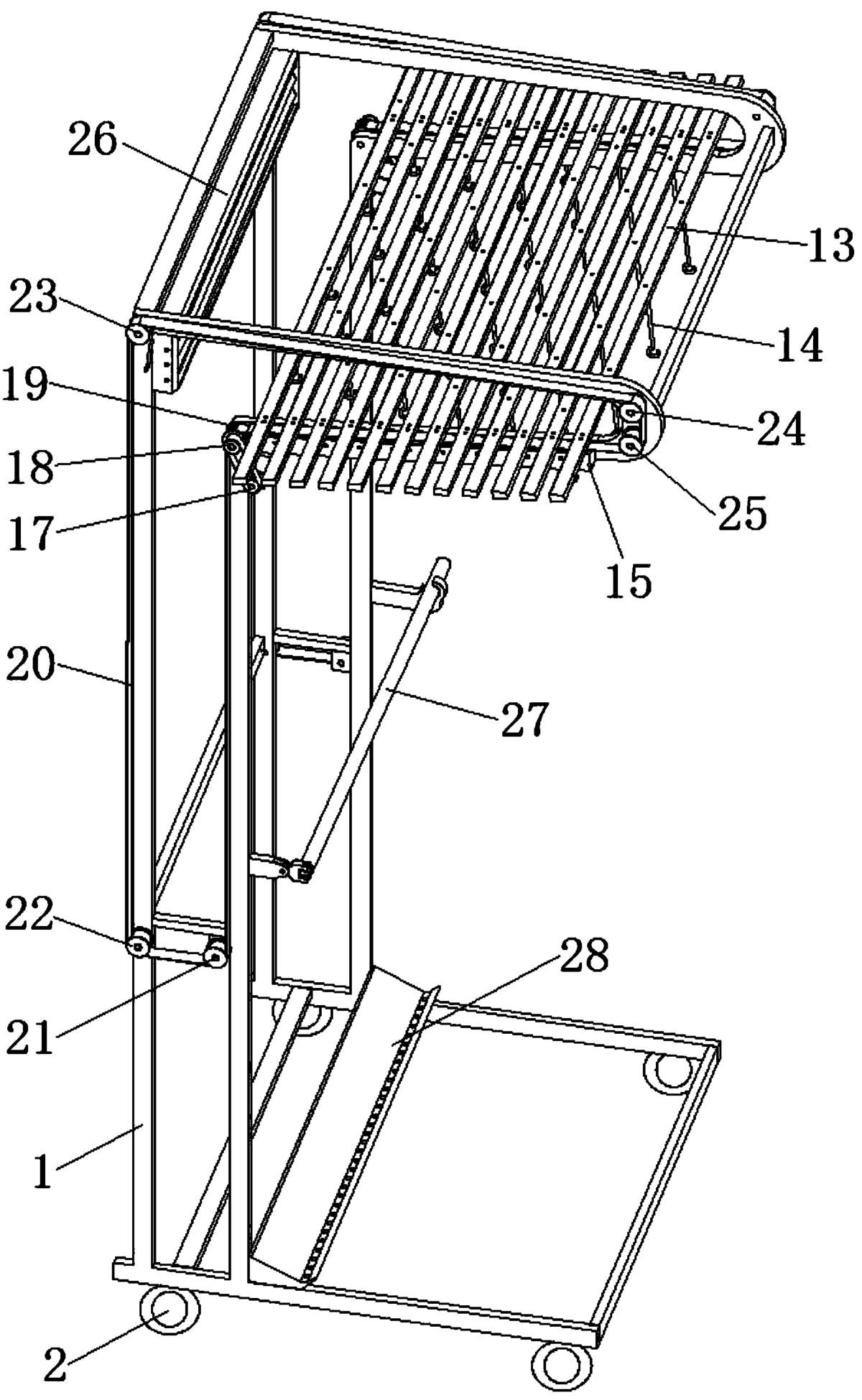

图5为本发明实施例2的一种晾衣和收衣转换灵活的晾衣架的结构示意图；

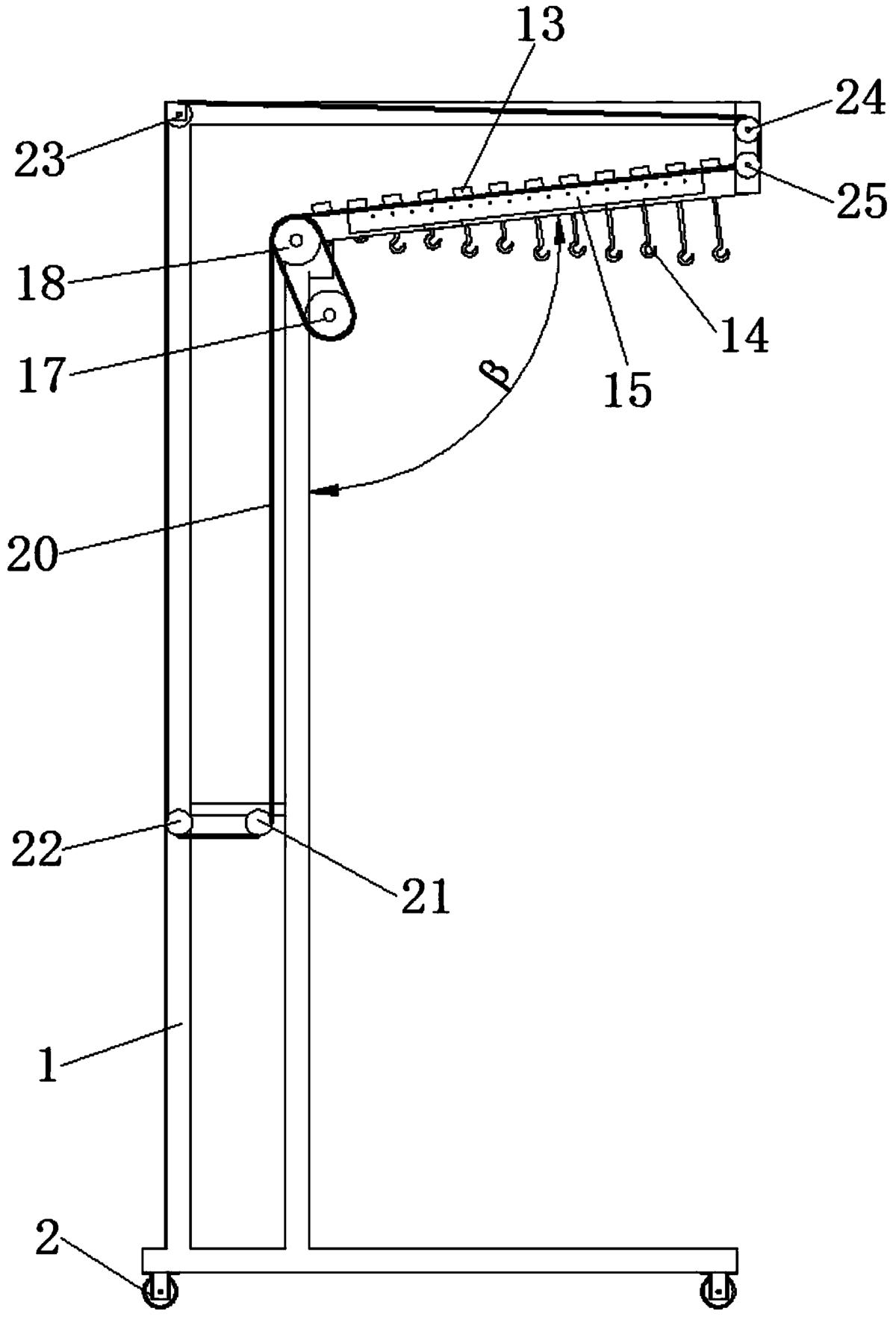

图6为本发明实施例2的一种晾衣和收衣转换灵活的晾衣架的侧视结构示意图。

示意图中的标号说明：

1、机架；2、万向轮；3、电动推杆；4、推动板；5、滑块；6、导轨；7、传动绳；8、 过渡角轮；9、第一滑轮；10、第二滑轮；11、第三滑轮；12、第四滑轮；13、晾衣杆；14、 挂钩；15、流利条；16、尼龙带；17、主动轮；18、从动轮；19、过渡带轮；20、带附件同 步带；21、第一导轮；22、第二导轮；23、第三导轮；24、第四导轮；25、第五导轮；26、 紫外线灯；27、被单杆；28、鞋架。

为进一步了解本发明的内容，结合附图和实施例对本发明作详细描述。

实施例1

结合图1，一种晾衣和收衣转换灵活的晾衣架，包括呈“C”形的机架1、设于机架1上 的驱动机构、滑轮机构、晾晒机构和传动绳7，其中，

机架1包括竖直部分和水平部分，竖直部分的上端连接水平部分，竖直部分的下端连接 底部支座，整个晾衣架大体呈“C”形，使机架1站立平稳，不易倾倒；同时，为了使晾衣 架移动方便，在机架1的底部支座上还设置有万向轮2，万向轮2自带刹紧功能，使晾衣架 的移动和位置放置更为方便。

驱动机构包括电动推杆3、推动板4、滑块5和导轨6，电动推杆3的一端固定于机架1 下部，电动推杆3另一端的推顶杆与推动板4相连接，推动板4的两端分别通过滑块5在设 于机架1两侧的导轨6上直线运动；具体地，电动推杆3设置有两组，其均以24V、50Hz的 交流电为主要动力源，电动推杆3运行平稳、无阻尼、无杂音、可控性好；推动板4采用角 钢制成，其两端分别通过螺钉与滑块5相固定；导轨6的两端分别通过导轨支座竖直固定于 机架1上，滑块5在导轨6上可平稳运行。

如图2所示，滑轮机构包括分别对称设置于机架1两侧的过渡角轮8、第一滑轮9、第二 滑轮10、第三滑轮11和第四滑轮12，位于机架1同一侧的过渡角轮8、第一滑轮9、第二滑 轮10、第三滑轮11和第四滑轮12在同一个面上；过渡角轮8设置于机架1的内侧框架拐角 处(该内侧框架拐角指的是如图2所示的机架1轮廓靠内侧的拐角)，并且，值得一提的是， 过渡角轮8安装于机架1两侧的外侧，使晾晒机构在过渡角轮8上过渡更加平稳；第一滑轮 9位于推动板4的下方，第二滑轮10设置于机架1的外侧框架拐角处(该外侧框架拐角指的 是如图2所示的机架1轮廓靠外侧的拐角)，第三滑轮11和第四滑轮12分别设于机架1的前 端。过渡角轮8以深沟球轴承为基体，向外通过过盈配合安装轴承滚套，向内以基孔制通过 过盈配合安装了带端套筒，最后通过螺钉固定在机架1上，结构简单，运行平稳，大大降低 了摩擦阻力。第一滑轮9、第二滑轮10、第三滑轮11和第四滑轮12采用聚氨酯轮，耐磨性 和稳定性好。

参见图4所示，晾晒机构包括晾衣杆13、挂钩14和尼龙带16，晾衣杆13通过设于其两 侧的尼龙带16连接为帘状的晾衣面板，具体可采用抽芯铆钉将晾衣杆13和尼龙带16铆接， 尼龙带16的两端还留有与传动绳7相连接的接口；晾衣面板可由一根或一根以上的晾衣杆 13组成，为了使用方便，合理利用晾晒空间，晾衣面板的长度优选为600～900mm，相邻两根 晾衣杆13间距为60mm，确保衣物在晾晒时具有足够的通风空间，加速衣物干燥；此处所述 的晾衣面板的长度指晾衣面板最外侧的两根晾衣杆13之间的距离。挂钩14按一定排列顺序 安装于晾衣杆13上(如图4所示)，具体地，相邻两根晾衣杆13上的挂钩14等间隔分布， 且相间隔的两根晾衣杆13上的挂钩14向同一侧偏移一定角度α，5°≤α≤25°，例如α为5°、 15°和25°，在本实施例中，α优选14°，避免了衣物在拐角处相互干涉，消除了物理矛盾， 且衣物在晾晒时相互错开，晾晒效果更好。此外，挂钩14在同一根晾衣杆13上的长度相同， 且不同晾衣杆13上的挂钩14长度由晾衣面板的前端向后端呈逐渐减小的趋势，使衣物在竖 直方向收纳时，下部的衣物自行靠内，上部的衣物自行靠外，衣物相互贴紧，叠放整齐。参 见图3所示，由于相邻晾衣杆13上的挂钩14长度差值较小，因此，当衣物由水平晾晒状态 转换为竖直收放状态时，衣物之间相互抵靠，自行叠放在一起。另外，机架1的内侧水平部 分上设置有用于支撑晾衣面板且减小摩擦的流利条15(如图2所示)，使晾衣面板在机架1 上运行更加平稳，减轻了晾衣面板与机架1的摩擦，降低了运行噪音。

接续图2所示，机架1的两侧滑轮机构分别通过传动绳7连接为传动回路。传动绳7的 一端与晾衣面板的一端相连接，并依次绕过过渡角轮8、第一滑轮9、第二滑轮10、第三滑 轮11和第四滑轮12后与晾衣面板的另一端相连接，传动绳7与推动板4相连接。具体地， 本实施例中的传动绳7为钢丝绳，传动绳7可分为两段，一段钢丝绳的一端通过钢丝绳卡扣 固定在晾衣面板上的尼龙带16一端，另一端依次绕过过渡角轮8和第一滑轮9并通过钢丝绳 卡扣固定于推动板4上；另一段钢丝绳的一端通过钢丝绳卡扣固定于推动板4上，另一端依 次绕过第二滑轮10、第三滑轮11和第四滑轮12并通过钢丝绳卡扣固定于晾衣面板上的尼龙 带16另一端。传动绳7在滑轮机构的张紧作用下形成合理的运动轨道，使传动绳7带动晾衣 面板在确定的行程范围内运动。

参见图1和图3所示，电动推杆3未伸出时，晾晒机构位于机架1的水平部分，此时， 挂钩14上的衣物自行展开晾晒，当电动推杆3伸出时，带动推动板4拉动传动绳7牵引晾晒 机构由水平位置经过过渡角轮8向竖直部分移动，直至晾晒机构全部进入竖直部分，在竖直 部分上，衣物自行叠放整齐，便于收纳；当晾晒机构位于竖直位置时，挂钩14位置相对较低， 可以方便地将衣物挂上或取下，满足了人体的身高要求，告别了举臂垫脚晾衣的时代；当晾 晒机构升高至水平位置时，衣物自行展开，且衣物悬挂较高，可以充分接触阳光和风力，便 于衣物快速晾干。值得说明的是，本实施例中的机架1的内侧拐角角度为β，90°≤β≤115°， 在本实施例中β可优先96°，使晾衣面板在拐角处运动无卡滞，过渡更加顺滑平稳。

实施例2

结合图5所示，本实施例的一种晾衣和收衣转换灵活的晾衣架，包括呈“C”形的机架1、 设于机架1上的驱动机构、导轮组、晾晒机构和带附件同步带20，其中，

与实施例1类似，机架1包括竖直部分和水平部分，竖直部分的上端连接水平部分，竖 直部分的下端连接底部支座，整个晾衣架大体呈“C”形，使机架1站立平稳，不易倾倒； 同时，为了使晾衣架移动方便，在机架1的底部支座上还设置有万向轮2，万向轮2自带刹 紧功能，使晾衣架的移动和位置放置更为方便。

晾晒机构包括晾衣杆13和挂钩14，晾衣杆13固定在带附件同步带20上连接为帘状的 晾衣面板，具体地，带附件同步带20上设有与晾衣杆13固定的附件，晾衣面板可由一根或 一根以上的晾衣杆13组成，为了使用方便，合理利用晾晒空间，晾衣面板的长度优选为 600～900mm，相邻两根晾衣杆13间距为60mm，确保衣物在晾晒时具有足够的通风空间，加 速衣物干燥；此处所述的晾衣面板的长度指晾衣面板最外侧的两根晾衣杆13之间的距离；挂 钩14按一定排列顺序安装于晾衣杆13上(如图4所示)，具体地，相邻两根晾衣杆13上的 挂钩14等间隔分布，且相间隔的两根晾衣杆13上的挂钩14向同一侧偏移一定角度α，5° ≤α≤25°，例如α为5°、15°和25°，在本实施例中，α优选14°，避免了衣物在拐角处 相互干涉，消除了物理矛盾，且衣物在晾晒时相互错开，晾晒效果更好。此外，挂钩14在同 一根晾衣杆13上的长度相同，且不同晾衣杆13上的挂钩14长度由晾衣面板的前端向后端呈 逐渐减小的趋势，使衣物在竖直方向收纳时，下部的衣物自行靠内，上部的衣物自行靠外， 衣物相互贴紧，叠放整齐。参见图3的收放原理所示，由于相邻晾衣杆13上的挂钩14长度 差值较小，因此，当衣物由水平晾晒状态转换为竖直收放状态时，衣物之间相互抵靠，自行 叠放在一起。另外，机架1的内侧水平部分上设置有用于支撑晾衣面板且减小摩擦的流利条 15(如图5所示)，使晾衣面板在机架1上运行更加平稳，减轻了晾衣面板与机架1的摩擦， 降低了运行噪音。

如图6所示，导轮组包括分别对称设置于机架1两侧的过渡带轮19、第一导轮21、第二 导轮22、第三导轮23、第四导轮24和第五导轮25，位于机架1同一侧的过渡带轮19、第一 导轮21、第二导轮22、第三导轮23、第四导轮24和第五导轮25在同一个面上；过渡带轮 19设置于机架1的内侧框架拐角处，并且，值得一提的是，过渡带轮19安装于机架1两侧 的外侧，使晾晒机构在过渡带轮19上过渡更加平稳；第一导轮21位于过渡带轮19的下方， 且第一导轮21与过渡带轮19之间的距离大于或等于晾衣面板的长度，第三导轮23设置于机 架1的外侧框架拐角处，第二导轮22位于第三导轮23的下方，第四导轮24和第五导轮25 分别设于机架1的前端。

机架1的两侧导轮组分别通过带附件同步带20连接为传动回路。带附件同步带20依次 绕过过渡带轮19、第一导轮21、第二导轮22、第三导轮23、第四导轮24和第五导轮25； 过渡带轮19为带齿形的同步轮，带附件同步带20为异形同步皮带，带附件同步带20与过渡 带轮19通过齿形啮合；带附件同步带20在导轮组的张紧作用下形成合理的运动轨道，使带 附件同步带20带动晾衣面板在确定的行程范围内运动。上述的带附件同步带20指的是在同 步带上镶有用于与晾晒机构相连接的嵌块。

与实施例1不同，本实施例的驱动机构包括与过渡带轮19同轴连接的从动轮18、设于 机架1内侧框架拐角处的驱动电机和设于驱动电机输出轴上的主动轮17，主动轮17和从动 轮18通过皮带传动，传动平稳，便于控制。驱动电机转动，带动带附件同步带20运动，从 而带动晾晒机构在竖直位置和水平位置相互转换，当晾晒机构位于竖直位置时，挂钩14位置 相对较低，可以方便地将衣物挂上或取下，满足了人体的身高要求，告别了举臂垫脚晾衣的 时代；当晾晒机构升高至水平位置时，衣物自行展开，且衣物悬挂较高，可以充分接触阳光 和风力，便于衣物快速晾干。值得说明的是，本实施例中的机架1的内侧拐角角度为β，90° ≤β≤115°，在本实施例中β可优先96°，使晾衣面板在拐角处运动无卡滞，过渡更加顺滑平 稳。

参见图5所示，本实施例的一种晾衣和收衣转换灵活的晾衣架，还包括紫外线灯26、被 单杆27和鞋架28，紫外线灯26设置于机架1的外侧框架拐角处，在阴雨天气时利用紫外线 灯26对衣物进行杀菌，防止衣物出现异味，保证每天都能穿上舒适卫生的衣物；被单杆27 设置于机架1的中部，利用被单杆27进行被单等大件的晾晒；鞋架28设置于机架1的底部， 利用鞋架28进行鞋子的摆放晾晒；集晾晒衣物、被单和鞋子等于一体，功能性强。此外，本 实施例的一种晾衣和收衣转换灵活的晾衣架，还包括湿度传感器、光照强度传感器、温度传 感器及远程遥控装置，湿度传感器、光照强度传感器、温度传感器及远程遥控装置均与驱动 电机电连接，用于根据天气情况控制驱动电机的工作状态，利用各个传感器感知室外天气状 况，自动控制晾衣架收衣或晾衣，避免干净衣物被雨雪打湿弄脏等问题，还可以通过手机等 移动终端对晾衣架进行控制，收放自如，操作简单方便，更加人性化。

上述实施例1和实施例2的一种晾衣和收衣转换灵活的晾衣架，均采用电动自动控制衣 物的收放，当需要晾晒衣物时，通过电动推杆3或驱动电机将晾晒机构降下，在竖直位置处 将衣物挂上，由于此时的挂钩14长度由下向上逐渐增加，因此可以由下向上地悬挂衣物，使 下方的衣物位于靠内的位置，自行叠放整齐；然后，通过电动推杆3或驱动电机将晾晒机构 升起至水平位置，在此过程中，帘状的晾衣面板经过机架1内侧框架拐角处的过渡角轮8或 过渡带轮19平稳地转换到水平位置，运行流畅无卡滞；在水平位置处，衣物在重力作用下自 行展开，充分与阳光、风力接触，有利于快速晾干。

本发明的一种晾衣和收衣转换灵活的晾衣架，实现了衣物在竖直方向和水平方向的灵活 转换，且在竖直方向时衣物自行靠拢叠放整齐，在水平方向时衣物自行展开晾晒，结构紧凑， 收晾转换灵活，运动平稳高效；同时，在相对较低的竖直方向将衣物悬挂，并转换到较高的 水平位置晾晒，避免了采用挂衣杆等工具晾晒衣物的麻烦，且晾晒效果好；另外，还可以根 据天气情况实现衣物自动收放，更加人性化；在阴雨天气时还可以利用紫外线灯对衣物进行 杀菌，防止衣物出现异味。此外，本发明的一种晾衣和收衣转换灵活的晾衣架，结构紧凑， 占地面积小，尤其适用于居住面积较小家庭使用，充分满足了小户家庭衣物的晾晒需求，使 衣物收晾动作大大简化；同时采用柔性的传动系统，使用安全可靠，大大降低了系统运作噪 音。

以上示意性地对本发明及其实施方式进行了描述，该描述没有限制性，附图中所示的也 只是本发明的实施方式之一，实际的结构并不局限于此。所以，如果本领域的普通技术人员 受其启示，在不脱离本发明创造宗旨的情况下，不经创造性地设计出与该技术方案相似的结 构方式及实施例，均应属于本发明的保护范围。
