【中国发明,中国发明授权】一种基于热分解法制备多孔铁粉的方法

无权-未缴年费 中国

申请号:
CN201410337735.3
专利权人:
电子科技大学
授权公告日/公开日:
2016.08.17
专利有效期:
2014.07.16-2034.07.16
技术分类:
B22:铸造;粉末冶金
转化方式:
转让
价值度指数:
54.0分
价格:
面议
1111 0

发布人

知识产权运营中心

联系人IP先生

15113831943
9411117419@qq.com
941117419
szhf1188(加微信)
深圳市南山区粤海街道100号
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN201410337735.3
申请日
20140716
公开/公告号
CN104148670A
公开/公告日
20141119
申请/专利权人
[电子科技大学]
发明/设计人
[王超, 简贤, 王飞, 唐辉, 尹良君, 梁莹林, 栾春红, 姜晶, 伍思昕]
主分类号
B22F9/30
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
四川(51)
颁证日
G06T1/00
代理人
[李明光]

摘要

本发明提供了一种基于热分解法制备多孔铁粉的方法,属于金属粉末材料制备领域。具体包括以下步骤:a)C4H4O6KNa·4H2O与FeCl2·4H2O在水溶液中反应5~10min,过滤,滤饼先用水洗涤至中性,然后在索氏提取器中用无水乙醇洗涤1~4h;b)将步骤a)所得的滤饼在真空干燥箱中80~100℃下干燥2~4h,得到酒石酸亚铁粉末;c)将步骤b)得到的酒石酸亚铁粉末置于管式炉内,在500~900℃温度下,氢气、氮气或氩气气氛下热分解30min~2h,然后随炉降温到室温,得到所述多孔铁粉。该方法工艺简单,操作方便,反应时间短,提高了生产效率,降低了生产成本。

法律状态

法律状态公告日 20210702
法律状态 专利权的终止
法律状态信息 未缴年费专利权终止
IPC(主分类):B22F 9/30
专利号:ZL2014103377353
申请日:20140716
授权公告日:20160817
终止日期:20200716
法律状态公告日 20160817
法律状态 授权
法律状态信息 授权
法律状态公告日 20141217
法律状态 实质审查的生效
法律状态信息 实质审查的生效
IPC(主分类):B22F 9/30
申请日:20140716
法律状态公告日 20141119
法律状态 公开
法律状态信息 公开
暂无数据

权利要求

权利要求数量(2

独立权利要求数量(1

1.一种基于热分解法制备多孔铁粉的方法,包括以下步骤:

步骤1:C 4H 4O 6KNa·4H 2O与FeCl 2·4H 2O在水溶液中反应5~10min,过滤, 滤饼先用水洗涤至中性,然后在索氏提取器中用无水乙醇洗涤1~4h;

步骤2:将步骤1所得的滤饼在真空干燥箱中80~100℃下干燥2~4h,得到 酒石酸亚铁粉末;

步骤3:将步骤2得到的酒石酸亚铁粉末置于管式炉内,在500~900℃温度 下,氢气、氮气或氩气气氛下热分解30min~2h,然后随炉降温到室温,得到所 述多孔铁粉。

2.根据权利要求1所述的基于热分解法制备多孔铁粉的方法,其特征在于, 步骤3中所述氢气、氮气或氩气的气体流量为10-100mL/min。

1.一种基于热分解法制备多孔铁粉的方法,包括以下步骤: 步骤1:C4H4O6KNa·4H2O与FeCl2·4H2O在水溶液中反应5~10min,过滤, 滤饼先用水洗涤至中性,然后在索氏提取器中用无水乙醇洗涤1~4h; 步骤2:将步骤1所得的滤饼在真空干燥箱中80~100℃下干燥2~4h,得到 酒石酸亚铁粉末; 步骤3:将步骤2得到的酒石酸亚铁粉末置于管式炉内,在500~900℃温度 下,氢气、氮气或氩气气氛下热分解30min~2h,然后随炉降温到室温,得到所 述多孔铁粉。 2.根据权利要求1所述的基于热分解法制备多孔铁粉的方法,其特征在于, 步骤3中所述氢气、氮气或氩气的气体流量为10-100mL/min。

说明书

技术领域

本发明属于金属粉末材料制备领域,具体涉及一种基于热分解法制备多孔铁 粉的方法。

背景技术

20世纪70年代初,出现了多孔金属材料的概念。多孔金属材料具有高孔隙率、 低密度、开孔或闭孔的结构特征,不仅具有吸能、抗热震、吸音、耐火阻热等性 能,还有电磁屏蔽、低热导率和低电导率的性能,因而表现出了巨大的应用潜力。 近年来多孔金属材料的开发和应用日益受到人们的关注,目前,多孔金属材料已 广泛应用于冶金、石油、化工、纺织、医药、酿造等领域。

多孔铁粉由于具有优良的光、电、磁性能,因而广泛应用于催化、医学、生 物及磁介质材料领域。近年来,对多孔铁粉的研究和应用也成为了研究工作者的 重要方向。申请号为201210181062.8的中国发明专利《多孔铁粉、其制造方法及 电波吸收体》中提供了三种方法制备多孔铁粉。方法一:先制得含铁的合金,将 以铁为主要成分的合金浸于酸溶液,溶出特定的元素,还原残留的含铁固体,得 到多孔铁粉;方法二:先制得含铁的合金,为了从该含铁合金中溶出特定的元素, 将以铁为主要成分的合金浸于酸溶液,再溶于碱溶液得到含氢氧化铁的磁铁矿粉 末,然后还原该磁铁矿粉末得到多孔铁粉。方法三:先制得含铁的合金,将该合 金浸渍于碱溶液,得到以磁铁矿为主要成分的中间磁铁矿固体,将该中间磁铁矿 固体浸渍于酸溶液,使特定元素溶出,得到磁铁矿粉末,还原该磁铁矿粉末得到 多孔铁粉。这三种方法首先都要经过高温制得含铁的合金,然后经过酸、碱浸泡 溶出特定元素,最后通过还原得到多孔铁粉。这三种方法要求的温度较高,且工 艺比较复杂。申请号为US10/567,276的美国专利提供了一种制备多孔铁粉的方 法:先制得在高温下容易挥发和变成气体的球形基质,然后用铁包覆基质,然后 用化学试剂浸泡或者在高温下,得到中空或者表面多孔的铁粉。该方法对基质和 温度的要求较高,不适于扩大化生产。Xin Tang等(The microwave electromagnetic  and absorption properties of some porous iron powders,Material Science and  Engineering A445-446(2007)135-140)采用高浓度的铁盐溶液浸泡活性炭,然后 经过热处理除去活性炭,最后在H2气氛下连续还原得到多孔铁粉。尽管最终制得 的多孔铁粉表面的平均孔径比较小,但该反应过程所需要的条件要求比较严格 (例如要用真空泵抽真空,精确控制反应所需混合气体中氩气和空气的比例), 且反应时间长,要在H2氛围下反应3h,这些都在一定程度上限制了多孔铁粉的大 批量工业化生产。Baoliang Lv等(Preparation and magnetic properties of spindle  porous iron nanopaticles,Materials Research Bulletin44(2009)961-965)利用氯 化亚铁和磷酸二氢钠制备纺锤状的α-Fe2O3颗粒,用超声波进行分散,密封在聚 四氟乙烯内衬的不锈钢反应釜内,在温度为220℃时,水热预处理8h,然后经过 洗涤干燥,将得到的物质放入管式炉,在温度为450℃,H2气氛下还原4h,最终 在1%的O2和N2混合气体氛围下冷却到室温,得到纺锤状的多孔铁纳米粒子。但 是,该方法工艺较复杂,反应时间长,限制了该方法的广泛应用。

发明内容

本发明针对背景技术存在的缺陷,提出了一种基于热分解法制备多孔铁粉的 方法。该方法工艺简单,操作方便,反应时间短,提高了生产效率,降低了生产 成本。

本发明的技术方案如下:

一种基于热分解法制备多孔铁粉的方法,包括以下步骤:

步骤1:C4H4O6KNa·4H2O与FeCl2·4H2O在水溶液中反应5~10min,过滤, 滤饼先用水洗涤至中性,然后在索氏提取器中用无水乙醇洗涤1~4h,以除去残 留的有机杂质;

步骤2:将步骤1所得的滤饼在真空干燥箱中80~100℃下干燥2~4h,得到 酒石酸亚铁粉末;

步骤3:将步骤2得到的酒石酸亚铁粉末置于管式炉内,在500~900℃温度 下,氢气、氮气或氩气气氛下热分解30min~2h,然后随炉降温到室温,得到所 述多孔铁粉。

其中,步骤3中所述氢气、氮气或氩气的气体流量为10-100mL/min。

本发明的有益效果为:

1、本发明采用C4H4O6KNa·4H2O与FeCl2·4H2O为反应物,制备出酒石酸亚 铁,然后在加热和分解气氛的条件下分解得到多孔铁粉,采用的原料廉价易得, 所需设备简单,工艺简单,操作方便,无毒环保,安全易控。

2、本发明步骤3通入的氢气、氮气或氩气只是一种分解气氛,而不是反应 的还原剂,反应过程简单易控,且反应时间短。

3、本发明方法制备得到的多孔铁粉具有轻质、比表面积大的特点,可以广 泛应用于过滤与分离、消音减震、催化剂载体、生物材料、装饰材料等方面。

附图说明

图1是本发明实施例1制备得到的多孔铁粉的扫描电子显微镜图(SEM)。 其中,(a)是放大倍数为10000时的SEM图;(b)是放大倍数为20000的SEM图。

图2是本发明实施例2制备得到的多孔铁粉的扫描电子显微镜图(SEM)。 其中,(a)是放大倍数为20000时的SEM图;(b)是放大倍数为80000的SEM图。

图3是本发明实施例3制备得到的多孔铁粉的扫描电子显微镜图(SEM)。 其中,(a)是放大倍数为20000时的SEM图;(b)是放大倍数为40000的SEM图。

图4是本发明实施例4制备得到的多孔铁粉的扫描电子显微镜图(SEM)。 其中,(a)是放大倍数为20000时的SEM图;(b)是放大倍数为40000的SEM图。

图5是本发明实施例5制备得到的多孔铁粉的扫描电子显微镜图(SEM)。 其中,(a)是放大倍数为10000时的SEM图;(b)是放大倍数为40000的SEM图。

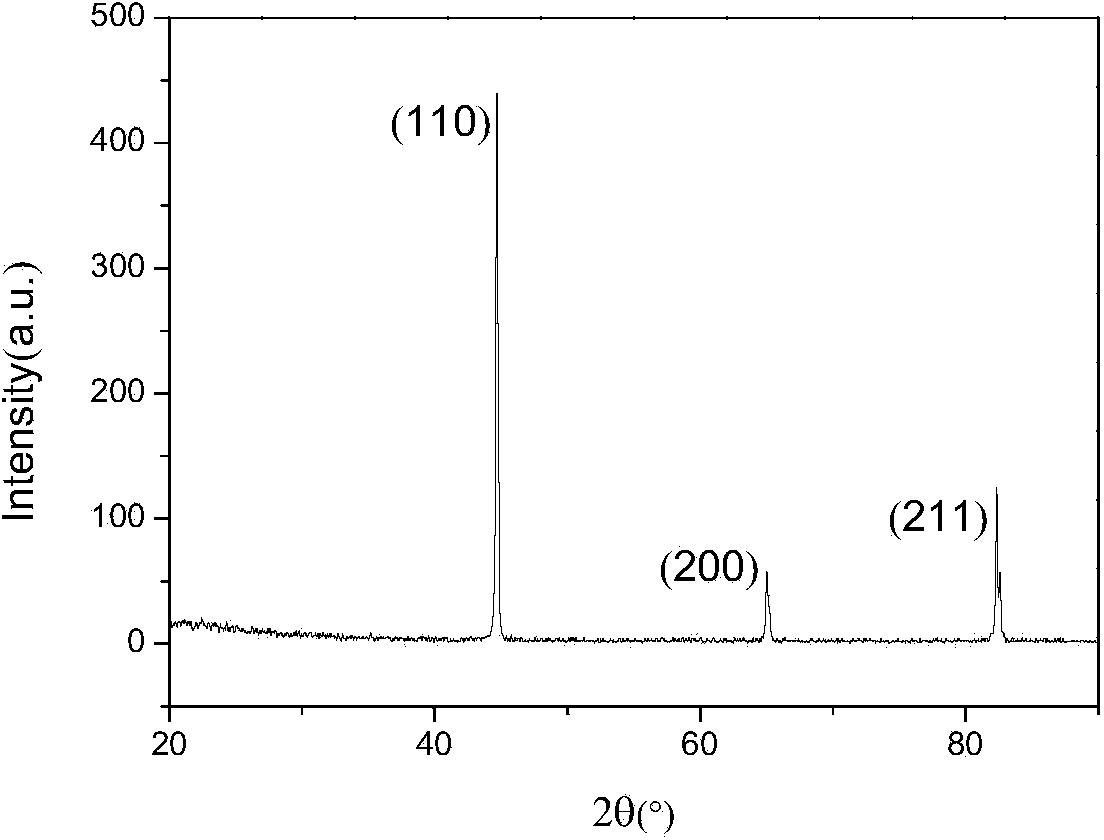

图6是本发明实施例1制备得到的多孔铁粉的X射线衍射图谱(XRD)。

具体实施方式

实施例1

步骤1:将0.1mol的C4H4O6KNa·4H2O溶于100mL蒸馏水中,得到1mol/L 的C4H4O6KNa溶液,将0.1mol的FeCl2·4H2O溶于100mL蒸馏水中,得到1mol/L 的FeCl2溶液;

步骤2:在搅拌下,将步骤1配制的FeCl2溶液缓慢滴加到步骤1配制的 C4H4O6KNa溶液中,溶液由无色变为浅黄色,反应5min后过滤,滤饼先用蒸馏 水洗涤3次至中性,然后在索氏提取器中用无水乙醇洗涤3h,以除去残留的有 机杂质;

步骤3:将步骤2所得的滤饼在真空干燥箱中90℃下干燥3h,得到浅黄色 的酒石酸亚铁粉末;

步骤4:将步骤3得到的酒石酸亚铁粉末平铺于石英舟内,然后把装有酒石 酸亚铁粉末的石英舟放入管式炉内,以5℃/min的升温速率缓慢升温至600℃, 在气体流量为30mL/min的氢气气氛下,热分解1h得到所述多孔铁粉。

图1是本发明实施例1制备得到的多孔铁粉的扫描电子显微镜图(SEM)。 由图1可知,实施例1得到的铁粉呈多孔状,且孔分布均匀。图6是本发明实施 例1制备得到的多孔铁粉的X射线衍射图谱(XRD)。由图6可知,实施例1得 到的铁粉纯净,未被氧化。

实施例2

步骤1:将0.1mol的C4H4O6KNa·4H2O溶于100mL蒸馏水中,得到1mol/L 的C4H4O6KNa溶液,将0.1mol的FeCl2·4H2O溶于100mL蒸馏水中,得到1mol/L 的FeCl2溶液;

步骤2:在搅拌下,将步骤1配制的FeCl2溶液缓慢滴加到步骤1配制的 C4H4O6KNa溶液中,溶液由无色变为浅黄色,反应5min后过滤,滤饼先用蒸馏 水洗涤3次至中性,然后在索氏提取器中用无水乙醇洗涤3h,以除去残留的有 机杂质;

步骤3:将步骤2所得的滤饼在真空干燥箱中90℃下干燥3h,得到浅黄色 的酒石酸亚铁粉末;

步骤4:将步骤3得到的酒石酸亚铁粉末平铺于石英舟内,然后把装有酒石 酸亚铁粉末的石英舟放入管式炉内,以5℃/min的升温速率缓慢升温至600℃, 在气体流量为30mL/min的氩气气氛下,热分解1h得到所述多孔铁粉。

图2是本发明实施例2制备得到的多孔铁粉的扫描电子显微镜图(SEM)。 由图2可知,实施例2得到的铁粉呈多孔状。

实施例3

步骤1:将0.1mol的C4H4O6KNa·4H2O溶于100mL蒸馏水中,得到1mol/L 的C4H4O6KNa溶液,将0.1mol的FeCl2·4H2O溶于100mL蒸馏水中,得到1mol/L 的FeCl2溶液;

步骤2:在搅拌下,将步骤1配制的FeCl2溶液缓慢滴加到步骤1配制的 C4H4O6KNa溶液中,溶液由无色变为浅黄色,反应5min后过滤,滤饼先用蒸馏 水洗涤4次至中性,然后在索氏提取器中用无水乙醇洗涤3h,以除去残留的有 机杂质;

步骤3:将步骤2所得的滤饼在真空干燥箱中90℃下干燥4h,得到浅黄色 的酒石酸亚铁粉末;

步骤4:将步骤3得到的酒石酸亚铁粉末平铺于石英舟内,然后把装有酒石 酸亚铁粉末的石英舟放入管式炉内,以5℃/min的升温速率缓慢升温至600℃, 在气体流量为30mL/min的氮气气氛下,热分解1h得到所述多孔铁粉。

图3是本发明实施例3制备得到的多孔铁粉的扫描电子显微镜图(SEM)。 由图3可知,实施例3得到的铁粉呈多孔状。

实施例4

步骤1:将0.1mol的C4H4O6KNa·4H2O溶于100mL蒸馏水中,得到1mol/L 的C4H4O6KNa溶液,将0.1mol的FeCl2·4H2O溶于100mL蒸馏水中,得到1mol/L 的FeCl2溶液;

步骤2:在搅拌下,将步骤1配制的FeCl2溶液缓慢滴加到步骤1配制的 C4H4O6KNa溶液中,溶液由无色变为浅黄色,反应5min后过滤,滤饼先用蒸馏 水洗涤3次至中性,然后在索氏提取器中用无水乙醇洗涤3h,以除去残留的有 机杂质;

步骤3:将步骤2所得的滤饼在真空干燥箱中90℃下干燥3h,得到浅黄色 的酒石酸亚铁粉末;

步骤4:将步骤3得到的酒石酸亚铁粉末平铺于石英舟内,然后把装有酒石 酸亚铁粉末的石英舟放入管式炉内,以10℃/min的升温速率缓慢升温至700℃, 在气体流量为40mL/min的氢气气氛下,热分解30min得到所述多孔铁粉。

图4是本发明实施例4制备得到的多孔铁粉的扫描电子显微镜图(SEM)。 由图4可知,实施例4得到的铁粉呈多孔状。

实施例5

步骤1:将0.1mol的C4H4O6KNa·4H2O溶于100mL蒸馏水中,得到1mol/L 的C4H4O6KNa溶液,将0.1mol的FeCl2·4H2O溶于100mL蒸馏水中,得到1mol/L 的FeCl2溶液;

步骤2:在搅拌下,将步骤1配制的FeCl2溶液缓慢滴加到步骤1配制的 C4H4O6KNa溶液中,溶液由无色变为浅黄色,反应5min后过滤,滤饼先用蒸馏 水洗涤3次至中性,然后在索氏提取器中用无水乙醇洗涤3h,以除去残留的有 机杂质;

步骤3:将步骤2所得的滤饼在真空干燥箱中90℃下干燥3h,得到浅黄色 的酒石酸亚铁粉末;

步骤4:将步骤3得到的酒石酸亚铁粉末平铺于石英舟内,然后把装有酒石 酸亚铁粉末的石英舟放入管式炉内,以10℃/min的升温速率缓慢升温至800℃, 在气体流量为60mL/min的氢气气氛下,热分解2h得到所述多孔铁粉。

图5是本发明实施例5制备得到的多孔铁粉的扫描电子显微镜图(SEM)。 由图5可知,实施例5得到的铁粉呈多孔状。
