【中国发明,中国发明授权】一步法制备锐钛矿相二氧化钛纳米线阵列的方法
有权-审定授权 中国
- 申请号：
- CN201410106158.7
- 专利权人：
- 南京工业大学
- 授权公告日/公开日：
- 2015.09.02
- 专利有效期：
- 2014.03.20-2034.03.20
- 技术分类：
- 转化方式：
- 转让
- 价值度指数：
-
- 60.0分
- 价格：
- 面议
发布人
江南石墨烯研究院
联系人
-
- 13011000100
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201410106158.7
- 申请日
- 20140320
- 公开/公告号
- CN103864142A
- 公开/公告日
- 20140618
- 申请/专利权人
- [南京工业大学]
- 发明/设计人
- [暴宁钟, 查晨阳, 王仙, 吉成, 沈丽明, 张晓艳]
- 主分类号
- C01G23/053
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 中国,CN,江苏(32)
- 颁证日
- G06T1/00
- 代理人
- [徐冬涛, 袁正英]
摘要
本发明涉及一种一步法制备锐钛矿相二氧化钛纳米线阵列的方法,首先在容器中加入一定量的晶面诱导剂，再加入乙酸，超声搅拌至溶解，然后加入氮氮二甲基乙酰胺，超声搅拌至均匀，最后加入一定量的钛酸四丁酯，混合均匀后加入到放有旋涂处理过的导电基板的水热反应釜中，加热反应，反应结束后，取出样品，样品表面用淋洗，吹干，得到锐钛矿相的纳米线阵列。本发明所制备的一维锐钛矿相的二氧化钛纳米线阵列具有尺寸可控、制备过程简单和成本低廉等特点。该一维锐钛矿相二氧化钛纳米线阵列为可以作为染料敏化太阳能电池和量子点太阳能电池的工作电极材料。
法律状态
| 法律状态公告日 | 20150902 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
| 法律状态公告日 | 20140716 |
| 法律状态 | 实质审查的生效 |
| 法律状态信息 | 实质审查的生效 IPC(主分类):C01G 23/053 申请日:20140320 |
| 法律状态公告日 | 20140618 |
| 法律状态 | 公开 |
| 法律状态信息 | 公开 |
权利要求
权利要求数量（5）
独立权利要求数量（1）
1.一步法制备锐钛矿相二氧化钛纳米线阵列的方法，其具体步骤如下：
(1)首先在容器中加入晶面诱导剂，再加乙酸，超声搅拌；
(2)然后在上述溶液中加入氮氮二甲基乙酰胺，超声搅拌；
(3)最后再加入钛源，超声搅拌，得混合溶液；
(4)然后将混合溶液加入到放有旋涂处理过的导电基板的水热反应釜中，加 热反应；
(5)反应结束后，取出样品，样品表面淋洗，吹干，制得锐钛矿相二氧化钛 纳米线阵列。
2.根据权利要求1所述的方法，其特征在于所述的晶面诱导剂为乙酸锂、乙酸 钠或乙酸钾；钛源是钛酸四丁酯、四氯化钛或异丙醇钛。
3.根据权利要求1所述的方法，其特征在于步骤（1）中所述的晶面诱导剂与 乙酸的质量比为1:（35-40）；步骤（2）中氮氮二甲基乙酰胺的加入质量与晶面 诱导剂质量比为35-80：1；步骤（3）中钛源的加入质量与晶面诱导剂质量比为 15-30：1。
4.根据权利要求1所述的方法，其特征在于步骤（4）中所述的旋涂处理过的 导电基板是经过钛酸四丁酯的乙醇溶液旋涂处理的导电基板，钛酸四丁酯的乙醇 溶液的浓度为0.5-2mol/L。
5.根据权利要求1所述的方法，其特征在于步骤（4）中所述的加热反应的温度 为160-180℃；加热反应的时间为12-60。
1.一步法制备锐钛矿相二氧化钛纳米线阵列的方法，其具体步骤如下：
(1)首先在容器中加入晶面诱导剂，再加乙酸，超声搅拌；
(2)然后在上述溶液中加入氮氮二甲基乙酰胺，超声搅拌；
(3)最后再加入钛源，超声搅拌，得混合溶液；
(4)然后将混合溶液加入到放有旋涂处理过的导电基板的水热反应釜中，加热反应；
(5)反应结束后，取出样品，样品表面淋洗，吹干，制得锐钛矿相二氧化钛纳米线阵列。
2.根据权利要求1所述的方法，其特征在于所述的晶面诱导剂为乙酸锂、乙酸钠或乙酸钾；钛源是钛酸四丁酯、四氯化钛或异丙醇钛。
3.根据权利要求1所述的方法，其特征在于步骤（1）中所述的晶面诱导剂与乙酸的质量比为1:（35-40）；步骤（2）中氮氮二甲基乙酰胺的加入质量与晶面诱导剂质量比为35-80：1；步骤（3）中钛源的加入质量与晶面诱导剂质量比为15-30：1。
4.根据权利要求1所述的方法，其特征在于步骤（4）中所述的旋涂处理过的导电基板是经过钛酸四丁酯的乙醇溶液旋涂处理的导电基板，钛酸四丁酯的乙醇溶液的浓度为0.5-2mol/L。
5.根据权利要求1所述的方法，其特征在于步骤（4）中所述的加热反应的温度为160-180℃；加热反应的时间为12-60。

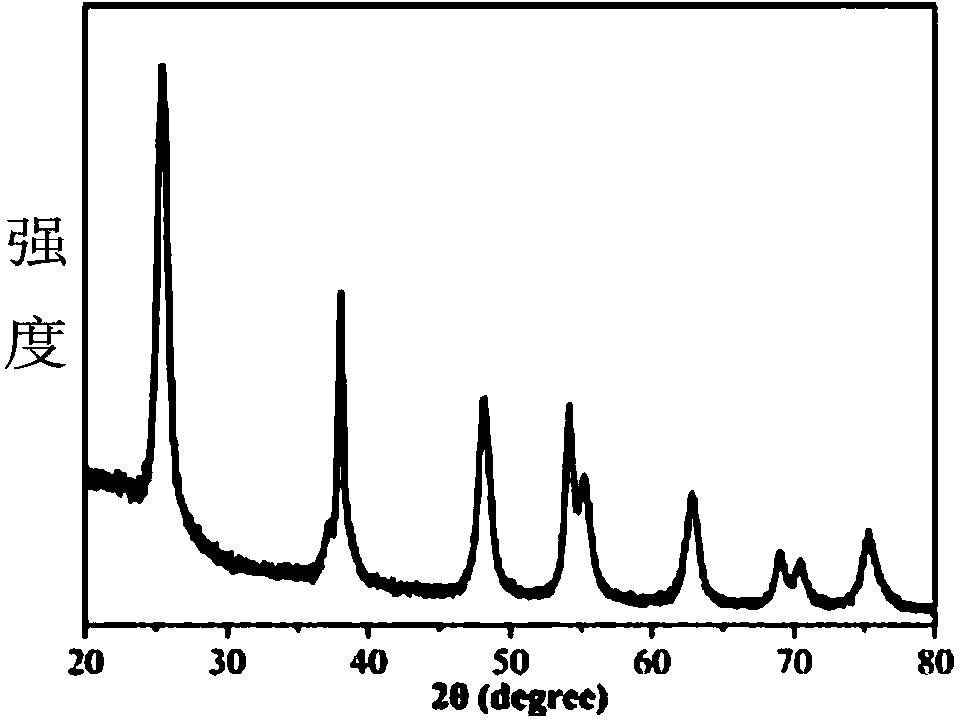

说明书
价值度评估
技术价值
经济价值
法律价值
0 0 060.0分
0 50 75 100专利价值度是通过科学的评估模
型对专利价值进行量化的结果，
基于专利大数据针对专利总体特
征指标利用计算机自动化技术对
待评估专利进行高效、智能化的
分析，从技术、经济和法律价值
三个层面构建专利价值评估体
系，可以有效提升专利价值评估
的质量和效率。
总评：60.0分
该专利价值中等 （仅供参考）
本专利文献中包含【6 个技术分类】，从一定程度上而言上述指标的数值越大可以反映出所述专利的技术保护及应用范围越广。 【专利权的维持时间11 年】专利权的维持时间越长，其价值对于权利人而言越高。
技术价值 31.0
该指标主要从专利申请的著录信息、法律事件等内容中挖掘其技术价值，专利类型、独立权利要求数量、无效请求次数等内容均可反映出专利的技术性价值。 技术创新是专利申请的核心，若您需要进行技术借鉴或寻找可合作的项目，推荐您重点关注该指标。
部分指标包括：
授权周期（发明）
17 个月独立权利要求数量
0 个从属权利要求数量
0 个说明书页数
4 页实施例个数
0 个发明人数量
6 个被引用次数
0 次引用文献数量
0 个优先权个数
0 个技术分类数量
6 个无效请求次数
0 个分案子案个数
0 个同族专利数
0 个专利获奖情况
无保密专利的解密
否经济价值 7.0
该指标主要指示了专利技术在商品化、产业化及市场化过程中可能带来的预期利益。 专利技术只有转化成生产力才能体现其经济价值，专利技术的许可、转让、质押次数等指标均是其经济价值的表征。 因此，若您希望找到行业内的运用广泛的热点专利技术及侵权诉讼中的涉案专利，推荐您重点关注该指标。
部分指标包括：
申请人数量
1申请人类型
院校许可备案
0 次权利质押
0 次权利转移
0 个海关备案
否法律价值 22.0
该指标主要从专利权的稳定性角度评议其价值。专利权是一种垄断权，但其在法律保护的期间和范围内才有效。 专利权的存续时间、当前的法律状态可反映出其法律价值。故而，若您准备找寻权属稳定且专利权人非常重视的专利技术，推荐您关注该指标。
部分指标包括：
存活期/维持时间
11法律状态
有权-审定授权
苏公网安备 32041202001399号
loading...
