【中国发明,中国发明授权】一种储液循环冷却式加扭多边形横截面金刚线
有权-审定授权 中国
- 申请号：
- CN201410849011.7
- 专利权人：
- 盛利维尔（中国）新材料技术有限公司
- 授权公告日/公开日：
- 2016.02.17
- 专利有效期：
- 2014.12.29-2034.12.29
- 技术分类：
- B28:加工水泥、黏土或石料
- 转化方式：
- 转让
- 价值度指数：
-
- 62.0分
- 价格：
- 面议
发布人
盛荣生
联系人盛荣生
-
- 13011000154
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201410849011.7
- 申请日
- 20141229
- 公开/公告号
- CN104526893A
- 公开/公告日
- 20150422
- 申请/专利权人
- [盛利维尔（中国）新材料技术有限公司]
- 发明/设计人
- [张明, 盛荣生, 徐斌, 詹宝华]
- 主分类号
- B28D5/04
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 江苏(32)
- 颁证日
- G06T1/00
- 代理人
摘要
本发明涉及一种储液循环冷却式加扭多边形横截面金刚线，包括呈扭转结构的多边形柱体钢丝本体及镶嵌在钢丝本体上的若干金刚石颗粒，所述的钢丝本体上形成若干螺旋排屑面；所述钢丝本体外层设置有高锰钢镀层，钢丝本体棱边上并排设置有若干用于嵌置金刚石颗粒的嵌置槽与进液口，钢丝本体内部设置有与进液口及嵌置槽相互连通的冷却液通道；所述的金刚石颗粒是镶嵌在嵌置槽内；所述嵌置槽顶部设置有相互连通的储液腔；所述的螺旋排屑面上设置有与储液腔相互连通的排液口。本发明所述的一种储液循环冷却式加扭多边形横截面金刚线，其结构合理，其排屑效果好，防止积屑，切割效率高，冷却效果好，使用寿命长。
法律状态
| 法律状态公告日 | 20240419 |
| 法律状态 | 专利申请权、专利权的转移 |
| 法律状态信息 | 专利权的转移 IPC(主分类):B28D 5/04 专利号:ZL2014108490117 登记生效日:20240408 变更事项:专利权人 变更前权利人:盛利维尔(常州)金属材料有限公司 变更后权利人:中天钢铁集团(淮安)新材料有限公司 变更事项:国家或地区 变更前权利人:中国 变更后权利人:中国 变更事项:地址 变更前权利人:213200 江苏省常州市金坛区南环二路268号 变更后权利人:223300 江苏省淮安市淮阴区长江东路566号 |
| 法律状态公告日 | 20220318 |
| 法律状态 | 专利权人的姓名或者名称、地址的变更 |
| 法律状态信息 | 专利权人的姓名或者名称、地址的变更 IPC(主分类):B28D 5/04 专利号:ZL2014108490117 变更事项:专利权人 变更前:盛利维尔(中国)新材料技术股份有限公司 变更后:盛利维尔(常州)金属材料有限公司 变更事项:地址 变更前:213299 江苏省常州市金坛市南环二路268号盛利维尔(中国)新材料技术有限公司 变更后:213299 江苏省常州市金坛市南环二路268号盛利维尔(中国)新材料技术有限公司 |
| 法律状态公告日 | 20170503 |
| 法律状态 | 专利权人的姓名或者名称、地址的变更 |
| 法律状态信息 | 专利权人的姓名或者名称、地址的变更 IPC(主分类):B28D 5/04 变更事项:专利权人 变更前:盛利维尔（中国）新材料技术有限公司 变更后:盛利维尔（中国）新材料技术股份有限公司 变更事项:地址 变更前:213299 江苏省常州市金坛市南环二路268号盛利维尔(中国)新材料技术有限公司 变更后:213299 江苏省常州市金坛市南环二路268号盛利维尔(中国)新材料技术有限公司 |
| 法律状态公告日 | 20160217 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
| 法律状态公告日 | 20150520 |
| 法律状态 | 实质审查的生效 |
| 法律状态信息 | 实质审查的生效 IPC(主分类):B28D 5/04 申请日:20141229 |
| 法律状态公告日 | 20150422 |
| 法律状态 | 公开 |
| 法律状态信息 | 公开 |
| 事务数据公告日 | 20240419 |
| 事务数据类型 | 专利申请权、专利权的转移 |
| 转让详情 | 专利权的转移 IPC(主分类):B28D 5/04 专利号:ZL2014108490117 登记生效日:20240408 变更事项:专利权人 变更前权利人:盛利维尔(常州)金属材料有限公司 变更后权利人:中天钢铁集团(淮安)新材料有限公司 变更事项:国家或地区 变更前权利人:中国 变更后权利人:中国 变更事项:地址 变更前权利人:213200 江苏省常州市金坛区南环二路268号 变更后权利人:223300 江苏省淮安市淮阴区长江东路566号 |
权利要求
权利要求数量（3）
独立权利要求数量（1）
1.一种储液循环冷却式加扭多边形横截面金刚线，其特征是：包括呈扭转 结构的多边形柱体钢丝本体(1)及镶嵌在钢丝本体(1)上的若干金刚石颗粒 (2)，所述的钢丝本体(1)上形成若干螺旋排屑面(11)；
所述钢丝本体(1)外层设置有高锰钢镀层(12)，钢丝本体(1)棱边上并 排设置有若干用于嵌置金刚石颗粒(2)的嵌置槽(3)与进液口(4)，钢丝本 体(1)内部设置有与进液口(4)及嵌置槽(3)相互连通的冷却液通道(41)； 所述的金刚石颗粒(2)是镶嵌在嵌置槽(3)内；所述嵌置槽(3)顶部设置有 相互连通的储液腔(31)；所述的螺旋排屑面(11)上设置有与储液腔(31)相 互连通的排液口(32)。
2.根据权利要求1所述的一种储液循环冷却式加扭多边形横截面金刚线， 其特征是：所述的进液口(4)与排液口(32)上均设置有高密度纤维过滤膜。
3.根据权利要求1所述的一种储液循环冷却式加扭多边形横截面金刚线， 其特征是：所述的钢丝本体(1)是正六边形扭转柱体。
1.一种储液循环冷却式加扭多边形横截面金刚线，其特征是：包括呈扭转结构的多边形柱体钢丝本体(1)及镶嵌在钢丝本体(1)上的若干金刚石颗粒(2)，所述的钢丝本体(1)上形成若干螺旋排屑面(11)；
所述钢丝本体(1)外层设置有高锰钢镀层(12)，钢丝本体(1)棱边上并排设置有若干用于嵌置金刚石颗粒(2)的嵌置槽(3)与进液口(4)，钢丝本体(1)内部设置有与进液口(4)及嵌置槽(3)相互连通的冷却液通道(41)；所述的金刚石颗粒(2)是镶嵌在嵌置槽(3)内；所述嵌置槽(3)顶部设置有相互连通的储液腔(31)；所述的螺旋排屑面(11)上设置有与储液腔(31)相互连通的排液口(32)。
2.根据权利要求1所述的一种储液循环冷却式加扭多边形横截面金刚线，其特征是：所述的进液口(4)与排液口(32)上均设置有高密度纤维过滤膜。
3.根据权利要求1所述的一种储液循环冷却式加扭多边形横截面金刚线，其特征是：所述的钢丝本体(1)是正六边形扭转柱体。
说明书
技术领域
本发明涉及切割线领域，尤其是一种储液循环冷却式加扭多边形横截面金刚线。
背景技术
目前的金刚线主要由圆截面钢丝固结上金刚石微粉制成，比起由圆截面钢丝固结金刚石微粉的金刚线，多边形横截面加扭钢丝金刚线有独到优点，加扭后多边形的边形成凹陷，棱形成凸起，这样就形成了容屑排屑槽，提高了切割效率，另外金刚线工作过程容易累积热量，线体发热，容易断残裂。
发明内容
本发明要解决的技术问题是：为了克服上述中存在的问题，提供了一种储液循环冷却式加扭多边形横截面金刚线，其结构合理，其排屑效果好，防止积屑，切割效率高，冷却效果好，使用寿命长。
本发明解决其技术问题所采用的技术方案是：一种储液循环冷却式加扭多边形横截面金刚线，包括呈扭转结构的多边形柱体钢丝本体及镶嵌在钢丝本体上的若干金刚石颗粒，所述的钢丝本体上形成若干螺旋排屑面；
所述钢丝本体外层设置有高锰钢镀层，钢丝本体棱边上并排设置有若干用于嵌置金刚石颗粒的嵌置槽与进液口，钢丝本体内部设置有与进液口及嵌置槽相互连通的冷却液通道；所述的金刚石颗粒是镶嵌在嵌置槽内；所述嵌置槽顶部设置有相互连通的储液腔；所述的螺旋排屑面上设置有与储液腔相互连通的排液口。
作为优选的方案，所述的进液口与排液口上均设置有高密度纤维过滤膜。
作为优选的方案，所述的钢丝本体是正六边形扭转柱体。
本发明的有益效果是：一种储液循环冷却式加扭多边形横截面金刚线，钢丝本体的多边形边上形成若干螺旋排屑面，其排屑效果好，防止积屑，切割效率高，嵌置槽顶部设置有相互连通的储液腔，冷却液循环流通，冷却效果好，使用寿命长。
附图说明
下面结合附图和实施例对本发明进一步说明。

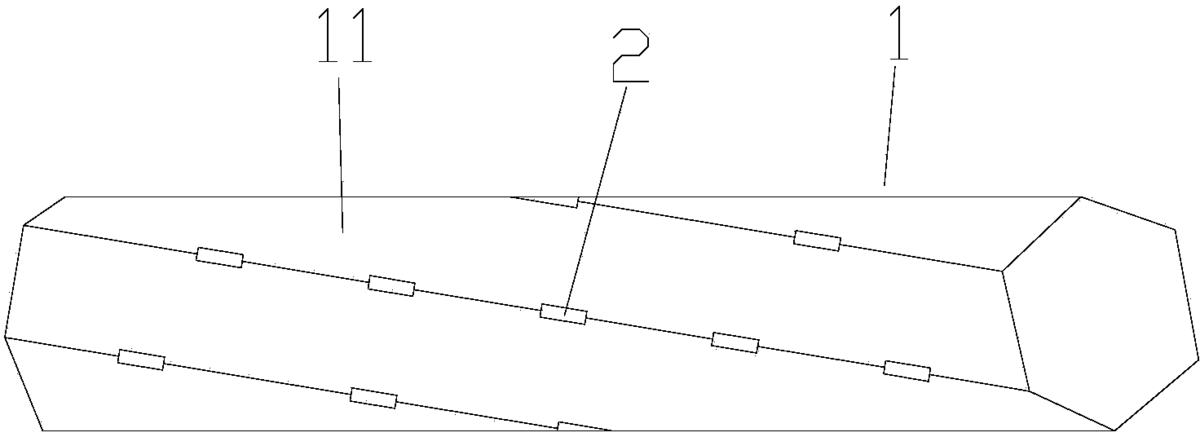

图1是本发明所述的一种储液循环冷却式加扭多边形横截面金刚线整体结构示意图；

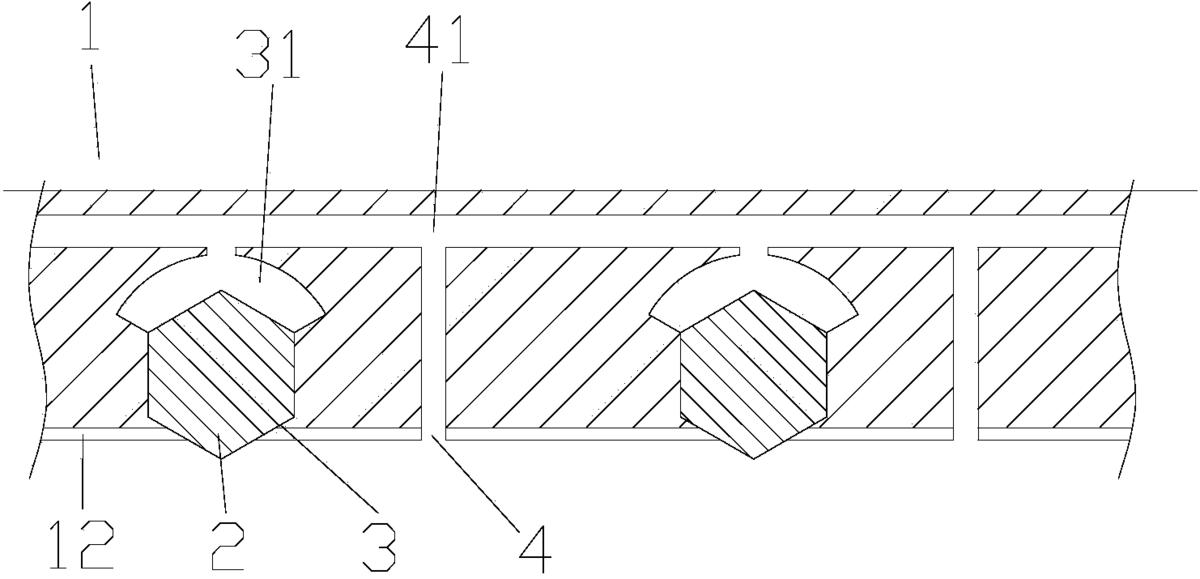

图2是本发明所述的一种储液循环冷却式加扭多边形横截面金刚线横向截面结构示意图；

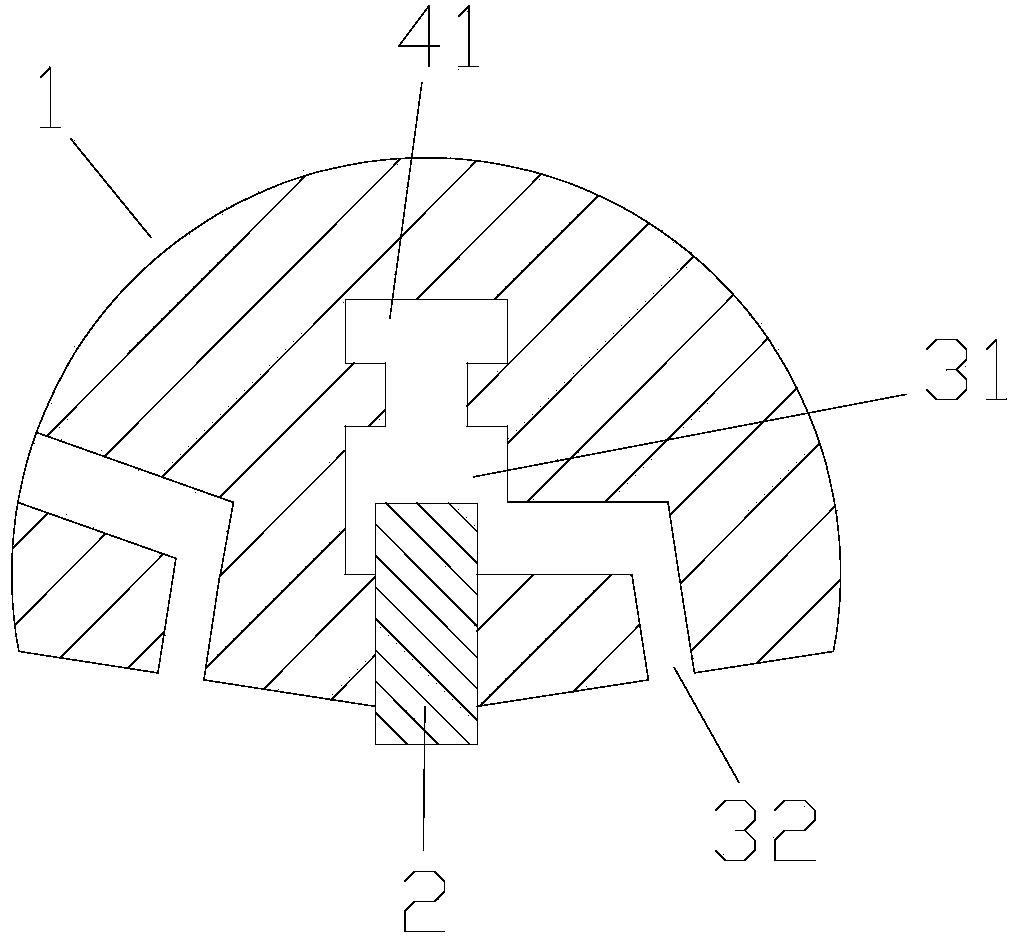

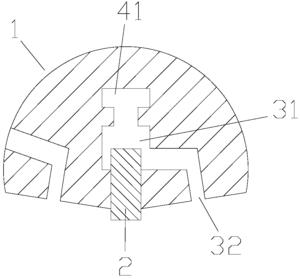

图3是本发明所述的一种储液循环冷却式加扭多边形横截面金刚线纵向截面结构示意图。
附图中标记分述如下：1、钢丝本体，11、螺旋排屑面，12、高锰钢镀层，2、金刚石颗粒，3、嵌置槽，31、储液腔，32、排液口，4、进液口，41、冷却液通道。
具体实施方式
现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。
如图1、2、3所示的一种储液循环冷却式加扭多边形横截面金刚线，包括呈扭转结构的多边形柱体钢丝本体1及镶嵌在钢丝本体1上的若干金刚石颗粒2，所述的钢丝本体1上形成若干螺旋排屑面11；所述钢丝本体1外层设置有高锰钢镀层12，钢丝本体1棱边上并排设置有若干用于嵌置金刚石颗粒2的嵌置槽3与进液口4，钢丝本体1内部设置有与进液口4及嵌置槽3相互连通的冷却液通道41；所述的金刚石颗粒2是镶嵌在嵌置槽3内；所述嵌置槽3顶部设置有相互连通的储液腔31；所述的螺旋排屑面11上设置有与储液腔31相互连通的排液口32。
所述的进液口4与排液口32上均设置有高密度纤维过滤膜。所述的钢丝本体1是正六边形扭转柱体。
本发明所述的一种储液循环冷却式加扭多边形横截面金刚线，钢丝本体1的多边形边上形成若干螺旋排屑面11，其排屑效果好，防止积屑，切割效率高，嵌置槽3顶部设置有相互连通的储液腔31，冷却液循环流通，冷却效果好，使用寿命长。
以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
