【中国发明,中国发明授权】一种无骨架可折叠布艺花瓶的制作方法
无权-未缴年费 中国
- 申请号：
- CN201410207219.9
- 专利权人：
- 南通纺织职业技术学院
- 授权公告日/公开日：
- 2015.07.29
- 专利有效期：
- 2014.05.15-2034.05.15
- 技术分类：
- A47:家具；家庭用的物品或设备；咖啡磨；香料磨；一般吸尘器
- 转化方式：
- 转让
- 价值度指数：
-
- 52.0分
- 价格：
- 面议
发布人
陈志华
联系人陈志华
-
- 13706297199
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201410207219.9
- 申请日
- 20140515
- 公开/公告号
- CN103948269A
- 公开/公告日
- 20140730
- 申请/专利权人
- [南通纺织职业技术学院]
- 发明/设计人
- [陈志华, 陆小冉, 魏笑, 王敏]
- 主分类号
- A47G7/06
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 江苏(32)
- 颁证日
- G06T1/00
- 代理人
摘要
本发明公开了一种无骨架可折叠布艺花瓶的制作方法，包括如下步骤：花瓶面料里料多层粘合处理；花瓶侧壁各片面料边部的弧线处理：根据布艺花瓶侧壁弧线形状，其最大与最小支撑点可通过origin软件进行拟合，得到3个极值点，保证了其花瓶受力点的稳定；花瓶的各片面料边部缝合处理。本发明花瓶内无需放置各种支撑架，可保证花瓶的支撑力，有效解决了布艺花瓶支撑不牢固、侧壁一碰就变形的问题；且在搬运携带时，可折叠放置，既节省了空间，又能够随时携带，方便快捷，提高了花瓶本身的利用率。
法律状态
| 法律状态公告日 | 20240524 |
| 法律状态 | 专利权的终止 |
| 法律状态信息 | 未缴年费专利权终止 IPC(主分类):A47G 7/06 专利号:ZL2014102072199 申请日:20140515 授权公告日:20150729 终止日期: |
| 法律状态公告日 | 20150729 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
| 法律状态公告日 | 20140827 |
| 法律状态 | 实质审查的生效 |
| 法律状态信息 | 实质审查的生效 IPC(主分类):A47G 7/06 申请日:20140515 |
| 法律状态公告日 | 20140730 |
| 法律状态 | 公开 |
| 法律状态信息 | 公开 |
权利要求
权利要求数量（6）
独立权利要求数量（1）
1.一种无骨架可折叠布艺花瓶的制作方法，其特征在于：包括如下步骤：
1)花瓶面料里料多层粘合处理：
包括花瓶表层(1)和花瓶里层(2)，所述花瓶表层(1)里侧粘合第一衬 布层(3)，花瓶里层(2)里侧粘合第二衬布层(4)，第一衬布层(3)和 第二衬布层(4)之间通过胶衬层(5)粘合，所述胶衬层(5)为维纶层；
在面料进行熨烫的过程中，超过80℃时，维纶层会被融熔，使得花瓶的表里 层充分粘合到一起；
2)花瓶侧壁各片面料边部的弧线处理：
根据布艺花瓶侧壁各片面料边部在其弧线(6)上确定其受力极值点，以此 决定其各片面料设计裁剪的尺寸，保证其受力均匀，支撑稳定，不易变形， 其最大最小的支撑点可通过origin软件进行拟合，得到下列解析式进行制定 ：
y＝217.77-0.64x+9.07*10 -4x 2+3.09*10 -5x 3-9.46*10 -8x 4；
其中，布艺花瓶的侧壁的三个受力的极值点为：
x 1＝2498.1，x 2＝108.2，x 3＝-158.9；
3)花瓶的缝合处理：
布艺花瓶侧壁各片面料及底座各片面料使用锁边机锁边，其锁边时线密度较 大，然后布艺花瓶侧壁各片面料之间，布艺花瓶侧壁各片面料底边与花瓶底座 之间由加粗的红色嵌金丝带通过手工包边缝合固定而成。
2.根据权利要求1所述的无骨架可折叠布艺花瓶的制作方法，其特征在于：所 述花瓶表层(1)由侗锦面料制成。
3.根据权利要求1所述的无骨架可折叠布艺花瓶的制作方法，其特征在于：所 述第一衬布层(3)和第二衬布层(4)均由边角余料组成。
4.根据权利要求1所述的无骨架可折叠布艺花瓶的制作方法，其特征在于：所 述布艺花瓶的经纱纱支为32.4tex纯棉纱,纬纱分别由靛青、白色的纱支为32 .4tex纯棉纱组成，其纬纱排列比为6：2，经纬纱密度为242×840根/10cm, 织物组织为纬提花组织。
5.根据权利要求1所述的无骨架可折叠布艺花瓶的制作方法，其特征在于：布 艺花瓶的瓶侧各片面料的形状大小均相同。
6.根据权利要求1所述的无骨架可折叠布艺花瓶的制作方法，其特征在于：布 艺花瓶的瓶侧面数量为6。
1.一种无骨架可折叠布艺花瓶的制作方法，其特征在于：包括如下步骤：
1)花瓶面料里料多层粘合处理：
包括花瓶表层(1)和花瓶里层(2)，所述花瓶表层(1)里侧粘合第一衬布层(3)，花瓶里层(2)里侧粘合第二衬布层(4)，第一衬布层(3)和第二衬布层(4)之间通过胶衬层(5)粘合，所述胶衬层(5)为维纶层；
在面料进行熨烫的过程中，超过80℃时，维纶层会被融熔，使得花瓶的表里层充分粘合到一起；
2)花瓶侧壁各片面料边部的弧线处理：
根据布艺花瓶侧壁各片面料边部在其弧线(6)上确定其受力极值点，以此决定其各片面料设计裁剪的尺寸，保证其受力均匀，支撑稳定，不易变形，其最大最小的支撑点可通过origin软件进行拟合，得到下列解析式进行制定：
y＝217.77-0.64x+9.07*10-4x2+3.09*10-5x3-9.46*10-8x4；
其中，布艺花瓶的侧壁的三个受力的极值点为：
x1＝2498.1，x2＝108.2，x3＝-158.9；
3)花瓶的缝合处理：
布艺花瓶侧壁各片面料及底座各片面料使用锁边机锁边，其锁边时线密度较大，然后布艺花瓶侧壁各片面料之间，布艺花瓶侧壁各片面料底边与花瓶底座之间由加粗的红色嵌金丝带通过手工包边缝合固定而成。
2.根据权利要求1所述的无骨架可折叠布艺花瓶的制作方法，其特征在于：所述花瓶表层(1)由侗锦面料制成。
3.根据权利要求1所述的无骨架可折叠布艺花瓶的制作方法，其特征在于：所述第一衬布层(3)和第二衬布层(4)均由边角余料组成。
4.根据权利要求1所述的无骨架可折叠布艺花瓶的制作方法，其特征在于：所述布艺花瓶的经纱纱支为32.4tex纯棉纱,纬纱分别由靛青、白色的纱支为32.4tex纯棉纱组成，其纬纱排列比为6：2，经纬纱密度为242×840根/10cm,织物组织为纬提花组织。
5.根据权利要求1所述的无骨架可折叠布艺花瓶的制作方法，其特征在于：布艺花瓶的瓶侧各片面料的形状大小均相同。
6.根据权利要求1所述的无骨架可折叠布艺花瓶的制作方法，其特征在于：布艺花瓶的瓶侧面数量为6。
说明书
技术领域
本发明涉及一种花瓶，具体涉及一种无骨架可折叠布艺花瓶的制作方法。
背景技术
目前市场上花瓶的种类繁多，这些花瓶共性的特点就是采用硬质材料，主要是玻璃、陶瓷、塑料、树脂、金属、木质等，最常见的是玻璃、陶瓷两种易碎材料。对于有宝宝或是养宠物的家庭，这样的花瓶几乎就是随时可能爆炸的定时炸弹，因此，很多消费者只能是望瓶兴叹。
而随着人们生活水平、文化水平的提高，人们对家居陈设工艺品提出了越来越高的要求，要求它能够不易破碎，可以随时收纳，并且能够与其他家用纺织品(窗帘、沙发、靠垫、床上用品等)形成系列或配套，共同营造和谐而温馨的环境；要求其材料能够节能环保，给人以生理、心理上的安全感；要求其触感柔软、温暖，给人以视觉、触觉上的亲近感，布艺花瓶就是在这样的背景下应运而生。
对于申请号为201310062611.4公开的发明专利：一种保健布艺花瓶，提供一种具有柔软、温暖触感，能够与人亲密接触，尤其是能够与小宝贝、可爱的宠物和谐相处的保健布艺花瓶。这篇发明的花瓶主要作用为结合中国传统中药的保健作用，在布艺花瓶面与内芯之间填充具有特殊疗效的中药材，使人们在欣赏、亲近美，享受温馨居室的同时，还能够预防疾病，并最终获得生理、心理的双重愉悦。但对于布艺花瓶本身是否可折叠以及其牢固支撑度没有作明确的要求。
对于申请号为201310172520.6公开的发明专利：一种充棉环保布艺花瓶，主要作用为：采用天然纺织材料、环保工艺，具有柔软、温暖触感，能够与小宝贝、宠物和谐相处，拓宽了花瓶产品的使用空间，美化、便利了这部分人群的生活；布艺花瓶的家居陈设装饰品与布艺玩偶的双重功能，使产品更加人性化，能够更好地满足人们对家居环境所提出的亲切、温馨、舒适的要求。该发明重点是起到装饰的作用，对于布艺花瓶本身是否可折叠以及其牢固支撑度也没有作明确的要求。
因此，上述的2篇公开的发明专利虽然都是布艺花瓶，但是却没有对布艺花瓶本身是否可折叠携带、花瓶本身的牢固度、支撑度不足等问题作出明确要求，不能够满足人们自身日益增长的需求。
发明内容
发明目的：本发明为了克服现有技术存在的以上问题，提供一种无骨架可折叠布艺花瓶的制作方法。
技术方案：一种无骨架可折叠布艺花瓶的制作方法，包括如下步骤：
(1)面料里料多层粘合处理：
包括花瓶表层和花瓶里层，花瓶表层里侧粘合第一衬布层，花瓶里层里侧粘合第二衬布层，第一衬布层和第二衬布层之间通过胶衬层粘合，胶衬层为维纶层；在面料进行熨烫的过程中，超过80℃，维纶层会被融合，使得花瓶的表里层得到充分粘合；
(2)花瓶侧壁各片面料边部的弧线处理：
根据布艺花瓶侧壁各片面料边部在其弧线上确定其受力的极值点，以此决定其具体面料设计裁剪的尺寸，保证其受力均匀，支撑稳定，不易变形，其最大最小的支撑点可通过origin软件进行拟合，得到下列解析式进行制定：
y＝217.77-0.64x+9.07*10-4x2+3.09*10-5x3-9.46*10-9x4；
其中，布艺花瓶的侧壁的三个受力的极值点为：
x1＝2498.1，x2＝108.2，x3＝-158.9；
(3)花瓶的缝合处理：
布艺花瓶侧壁各片面料各片面料使用锁边机锁边，然后布艺花瓶侧壁各片面料之间，布艺花瓶侧壁各片面料底边与花瓶底座之间由加粗的红色嵌金丝带通过手工包边缝合固定而成。
作为优化：所述花瓶表层由侗锦面料制成。
作为优化：所述第一衬布层和第二衬布层均由边角余料组成。
作为优化：所述布艺花瓶的经纱纱支为32.4tex纯棉纱,纬纱分别由靛青、白色的纱支为32.4tex纯棉纱组成，其纬纱排列比为6：2，经纬纱密度为242×840根/10cm,织物组织为纬提花组织。
作为优化：布艺花瓶的瓶侧各片面料的形状大小均相同。
作为优化：布艺花瓶的瓶侧面数量为6。
有益效果：本发明有如下特点：
1)花瓶的侧壁的弧线按照上述数学公式制作出来的作用为：花瓶内无需放置各种支撑架，就可以保证花瓶的支撑力，有效解决了布艺花瓶支撑不牢固、侧壁一碰就变形的问题；且在不需要用的时候，花瓶本身按此弧线可以折叠成普通的布料进行放置，既节省了空间，又可以随时携带，方便快捷，提高了花瓶本身的利用率；
2)花瓶的侧壁及布艺花瓶底壁通过手工包边缝制粘合，从而增加花瓶的侧壁的硬度，美观大方，收放自如，勿需担心多次折叠而造成花瓶的损伤；
3)所述布艺花瓶的经纱纱支为32.4tex纯棉纱,纬纱分别由靛青、白色的纱支为32.4tex纯棉纱组成，其纬纱排列比为6：2，经纬纱密度为242×840根/10cm,织物组织为纬提花组织。其特点为：
a.为突出花纹效果，纬密远大于经密，形成的纬起花纹突出饱满，显现民族特色；
b.由于密度较大，布身较厚，衬托了花瓶不易变形；
c.各片面料使用锁边机锁边，其锁边线密度较大，也使得面料边缘厚、硬、挺，不易变形；红色嵌金丝带外包边缝合，既牢固又美观；
4)布艺花瓶的表层选用侗锦面料，能够作出富有侗族风格的花瓶，充满浓郁的地域风情，堪称艺术品。
5)布艺花瓶的衬布均采用边角余料制成，能够使废料得到再利用，减少制作成本，起到节能环保的作用。
附图说明

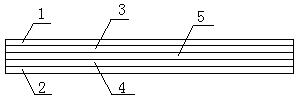

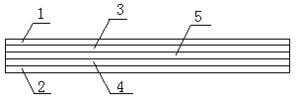

图1为本发明的结构层次示意图；

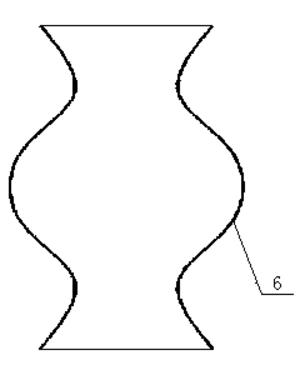

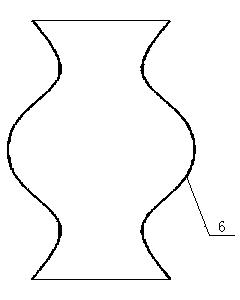

图2为本发明的瓶侧结构示意图；

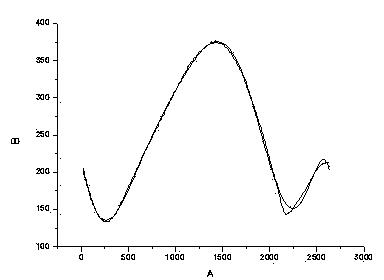

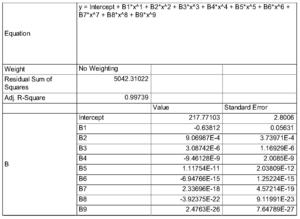

图3为本发明在origin里做出的花瓶的侧壁的弧线拟合曲线图。
具体实施方式
下面结合具体实施例对本发明进行详细阐述。
具体实施例：
如图1、2、3所示，一种无骨架可折叠布艺花瓶的制作方法，其特征在于：
包括如下步骤：
(1)花瓶面料里料多层粘合处理：
包括花瓶表层1和花瓶里层2，所述花瓶表层1里侧粘合第一衬布层3，花瓶里层2里侧粘合第二衬布层4，第一衬布层3和第二衬布层4之间通过胶衬层5粘合，所述胶衬层5为维纶层；在面料进行熨烫的过程中，超过80℃，维纶层会被融合，使得花瓶的表里层得到充分粘合；
(2)花瓶侧壁各片面料边部的弧线处理：
根据布艺花瓶侧壁各片面料边部在其弧线6上确定其受力的极值点，以此决定其具体面料设计裁剪的尺寸，保证其受力均匀，支撑稳定，不易变形，其最大最小的支撑点可通过origin软件进行拟合，得到下列解析式进行制定：
y＝217.77-0.64x+9.07*10-4x2+3.09*10-5x3-9.46*10-9x4；
其中，布艺花瓶的侧壁的三个受力的极值点为：
x1＝2498.1，x2＝108.2，x3＝-158.9；
(3)花瓶的缝合处理：
布艺花瓶侧壁各片面料各片面料使用锁边机锁边，然后布艺花瓶侧壁各片面料之间，布艺花瓶侧壁各片面料底边与花瓶底座之间由加粗的红色嵌金丝带通过手工包边缝合固定而成。
其中，花瓶表层1由侗锦面料制成。第一衬布层3和第二衬布层4均由边角余料组成。
布艺花瓶的经纱纱支为32.4tex纯棉纱,纬纱分别由靛青、白色的纱支为32.4tex纯棉纱组成，其纬纱排列比为6：2，经纬纱密度为242×840根/10cm,织物组织为纬提花组织。布艺花瓶的瓶侧各片面料的形状大小均相同。布艺花瓶的瓶侧面数量为6。
下面是关于布艺花瓶的侧壁的弧线的数学公式及布艺花瓶的侧壁的三个极值点说明：取点拟合，表1为多项拟合的参数表。

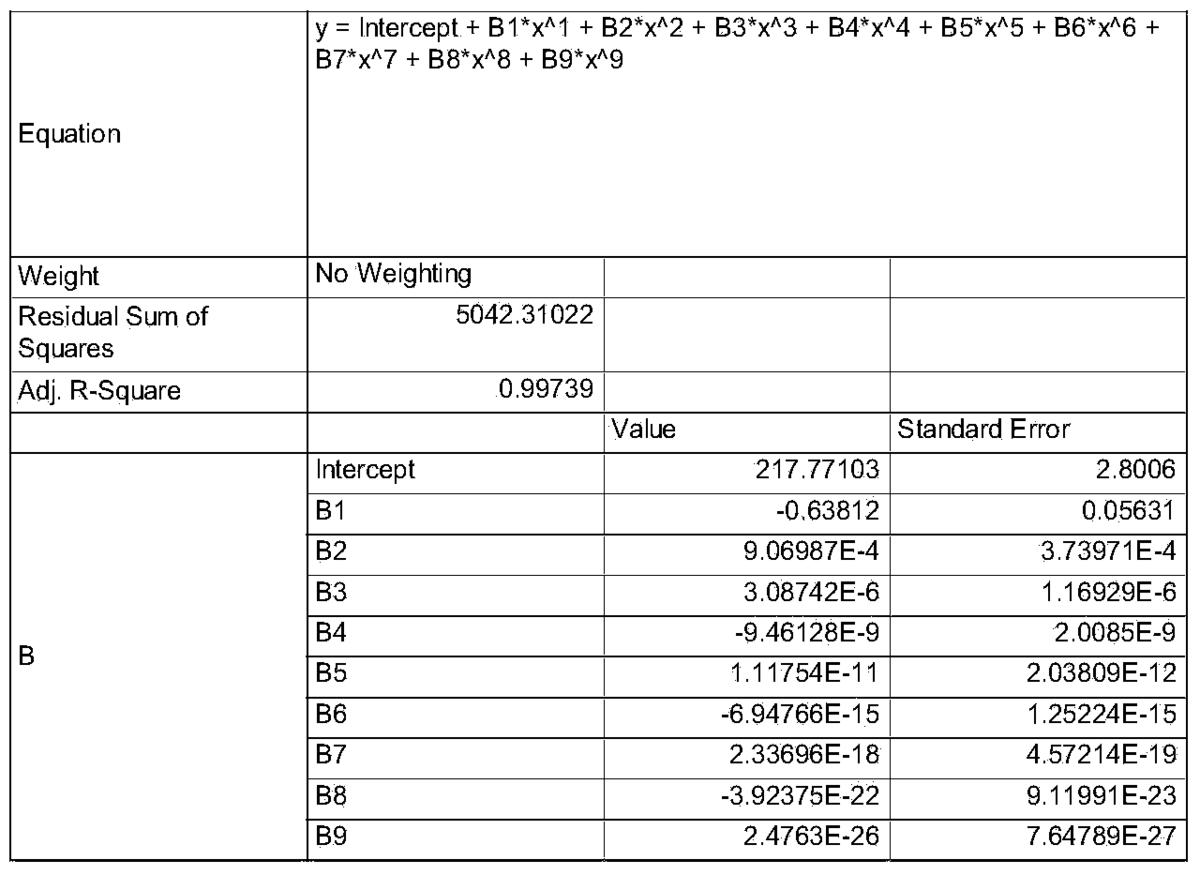

表1多项拟合的参数表：
由上述参数表，可以看出，拟合优度很高，为便于计算，取模型：
y＝217.77-0.64x+9.07*10-4x2+3.09*10-5x3-9.46*10-9x4。
模型求解：
对方程
y＝217.77-0.64x+9.07*10-4x2+3.09*10-5x3-9.46*10-9x4
求导得到方程
y′＝-0.64+1.814*10-3x+9.27*10-5x2-3.784*10-10x3
利用盛金公式计算如下：
1.盛金公式的表达式：
A = b 2 - 3 ac B = bc - 9 ab C = c 2 - 3 bd ]]>
Δ＝B2-4AC
其中，
a＝-3.784*10-10，b＝9.27*10-5，c＝1.814*10-3，d＝-0.64。
利用上表达式，可得到Δ＜0，因为判别式的结果小于零，所以根据盛金公式得出此原方程有三个实根。
2.根据求根公式：
公式说明：θ＝arccosT， T = 2 Ab - 3 aB 2 A 3 ( A > 0 , - 1 T 1 ) ]]>
解答得到三个根为布艺花瓶的侧壁的三个极值点，分别为：
x1＝2498.1，x2＝108.2，x3＝-158.9。
本发明有如下特点：
1)花瓶的侧壁的弧线按照上述数学公式制作出来的作用为：花瓶内无需放置各种支撑架，就可以保证花瓶的支撑力，有效解决了布艺花瓶支撑不牢固、侧壁一碰就变形的问题；且在不需要用的时候，花瓶本身按此弧线可以折叠成普通的布料进行放置，既节省了空间，又可以随时携带，方便快捷，提高了花瓶本身的利用率；
2)花瓶的侧壁及布艺花瓶底壁通过手工包边缝制粘合，从而增加花瓶的侧壁的硬度，美观大方，收放自如，勿需担心多次折叠而造成花瓶的损伤；
3)所述布艺花瓶的经纱纱支为32.4tex纯棉纱,纬纱分别由靛青、白色的纱支为32.4tex纯棉纱组成，其纬纱排列比为6：2，经纬纱密度为242×840根/10cm,织物组织为纬提花组织。其特点为：
a.为突出花纹效果，纬密远大于经密，形成的纬起花纹突出饱满，显现民族特色；
b.由于密度较大，布身较厚，衬托了花瓶不易变形；
c.各片面料使用锁边机锁边，其锁边线密度较大，也使得面料边缘厚、硬、挺，不易变形；红色嵌金丝带外包边缝合，既牢固又美观；
4)布艺花瓶的表层选用侗锦面料，能够作出富有侗族风格的花瓶，充满浓郁的地域风情，堪称艺术品。
5)布艺花瓶的衬布均采用边角余料制成，能够使废料得到再利用，减少制作成本，起到节能环保的作用。
对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
价值度评估
技术价值
经济价值
法律价值
0 0 052.0分
0 50 75 100专利价值度是通过科学的评估模
型对专利价值进行量化的结果，
基于专利大数据针对专利总体特
征指标利用计算机自动化技术对
待评估专利进行高效、智能化的
分析，从技术、经济和法律价值
三个层面构建专利价值评估体
系，可以有效提升专利价值评估
的质量和效率。
总评：52.0分
该专利价值中等 （仅供参考）
本专利文献中包含【1 个技术分类】，从一定程度上而言上述指标的数值越大可以反映出所述专利的技术保护及应用范围越广。 【专利权的维持时间10 年】专利权的维持时间越长，其价值对于权利人而言越高。
技术价值 29.0
该指标主要从专利申请的著录信息、法律事件等内容中挖掘其技术价值，专利类型、独立权利要求数量、无效请求次数等内容均可反映出专利的技术性价值。 技术创新是专利申请的核心，若您需要进行技术借鉴或寻找可合作的项目，推荐您重点关注该指标。
部分指标包括：
授权周期（发明）
14 个月独立权利要求数量
0 个从属权利要求数量
0 个说明书页数
5 页实施例个数
0 个发明人数量
4 个被引用次数
0 次引用文献数量
0 个优先权个数
0 个技术分类数量
1 个无效请求次数
0 个分案子案个数
0 个同族专利数
0 个专利获奖情况
无保密专利的解密
否经济价值 7.0
该指标主要指示了专利技术在商品化、产业化及市场化过程中可能带来的预期利益。 专利技术只有转化成生产力才能体现其经济价值，专利技术的许可、转让、质押次数等指标均是其经济价值的表征。 因此，若您希望找到行业内的运用广泛的热点专利技术及侵权诉讼中的涉案专利，推荐您重点关注该指标。
部分指标包括：
申请人数量
1申请人类型
院校许可备案
0 次权利质押
0 次权利转移
0 个海关备案
否法律价值 16.0
该指标主要从专利权的稳定性角度评议其价值。专利权是一种垄断权，但其在法律保护的期间和范围内才有效。 专利权的存续时间、当前的法律状态可反映出其法律价值。故而，若您准备找寻权属稳定且专利权人非常重视的专利技术，推荐您关注该指标。
部分指标包括：
存活期/维持时间
10法律状态
无权-未缴年费
