本发明公开了一种多功能讲台,属于教学设备领域。本发明包括下支架和上支架,下支架和上支架之间安装有电动推杆和导向组件;上支架的顶面设置有中间桌面,中间桌面的左右两侧分别铰接有左侧桌面和右侧桌面,左侧桌面和右侧桌面的大小为中间桌面的1/2;中间桌面的下方左右两侧分别设置有左侧抽屉和右侧抽屉;上支架的前部设置有中间抽屉;中间抽屉通过中间抽屉滑轨可伸出讲台一定距离;上支架的后部安装有幕布固定装置。本发明将桌面升降、桌面扩展和多媒体投影等功能集于一体,满足了不同身高的人群使用,大大改善了讲演舒适度;且可以在任何环境下实现多媒体教学,不仅适用于学校教学使用,还可以用于会议室、博物馆、展厅等使用。
法律状态
法律状态公告日 | 20181218 |
法律状态 | 专利申请权、专利权的转移 |
法律状态信息 | 专利权的转移 IPC(主分类):A47B 19/10 登记生效日:20181129 变更事项:专利权人 变更前权利人:常州工学院 变更后权利人:常州东吉路国际贸易有限公司 变更事项:地址 变更前权利人:213022 江苏省常州市新北区巫山路1号 变更后权利人:213017 江苏省常州市天宁区竹林北路256号天宁科促中心938房间 |
法律状态公告日 | 20160302 |
法律状态 | 授权 |
法律状态信息 | 授权 |
法律状态公告日 | 20150311 |
法律状态 | 实质审查的生效 |
法律状态信息 | 实质审查的生效 IPC(主分类):A47B 19/10 申请日:20141009 |
法律状态公告日 | 20150204 |
法律状态 | 公开 |
法律状态信息 | 公开 |
事务数据公告日 | 20181218 |
事务数据类型 | 专利申请权、专利权的转移 |
转让详情 | 专利权的转移 IPC(主分类):A47B 19/10 登记生效日:20181129 变更事项:专利权人 变更前权利人:常州工学院 变更后权利人:常州东吉路国际贸易有限公司 变更事项:地址 变更前权利人:213022 江苏省常州市新北区巫山路1号 变更后权利人:213017 江苏省常州市天宁区竹林北路256号天宁科促中心938房间 |
权利要求
权利要求数量(6)
独立权利要求数量(1)
1.一种多功能讲台,其特征在于:包括下支架(1)和上支架(2),所述的下支架(1) 和上支架(2)之间安装有电动推杆(5)和导向组件,用于讲台台面高度的升降调节;所述 的上支架(2)的顶面设置有中间桌面(16),所述的中间桌面(16)的左右两侧分别铰接有 左侧桌面(14)和右侧桌面(15),所述的左侧桌面(14)和右侧桌面(15)的大小为中间桌 面(16)的1/2;所述的中间桌面(16)的下方左右两侧分别设置有左侧抽屉(11)和右侧抽 屉(12),且左侧抽屉(11)和右侧抽屉(12)拉出时可用于支撑左侧桌面(14)和右侧桌面 (15);所述的上支架(2)的前部设置有中间抽屉(8),用于安装投影仪;所述的中间抽屉 (8)通过中间抽屉滑轨(9)可伸出讲台一定距离;所述的上支架(2)的后部安装有幕布固 定装置,用于安装幕布(24)。
2.根据权利要求1所述的一种多功能讲台,其特征在于:所述的导向组件设置有4组, 且对应分布于下支架(1)和上支架(2)的四个角的位置;所述的导向组件包括导向套(6) 和导向杆(7),所述的导向套(6)固定于下支架(1)上,所述的导向杆(7)固定于上支架 (2)上,所述的导向套(6)和导向杆(7)滑动配合。
3.根据权利要求1或2所述的一种多功能讲台,其特征在于:所述的幕布固定装置对称 地设置于上支架(2)的后部左右两侧;所述的幕布固定装置包括卷轴锁紧块(18)、滑轨(19)、 滑套(20)和限位块(21),所述的滑套(20)固定于上支架(2)上,所述的滑轨(19)与 滑套(20)滑动配合,所述的卷轴锁紧块(18)固定于滑轨(19)伸向上支架(2)外侧的一 端,所述的限位块(21)固定于滑轨(19)的另一端,所述的卷轴锁紧块(18)的竖直方向 上开设有用于插装幕布卷轴(17)的通孔,所述的卷轴锁紧块(18)上还设置有用于固定幕 布卷轴(17)的卷轴锁紧旋钮(22),所述的滑套(20)上设置有用于固定滑轨(19)的滑轨 锁紧旋钮(23)。
4.根据权利要求3所述的一种多功能讲台,其特征在于:所述的下支架(1)的中部固 定安装有电动推杆下支架(3),所述的上支架(2)的中部固定安装有与上述的电动推杆下支 架(3)相对应的电动推杆上支架(4),所述的电动推杆(5)安装于电动推杆下支架(3)和 电动推杆上支架(4)之间。
5.根据权利要求4所述的一种多功能讲台,其特征在于:所述的中间抽屉滑轨(9)由 两组三节滚珠滑轨拼接而成。
6.根据权利要求5所述的一种多功能讲台,其特征在于:所述的下支架(1)的四个底 脚上分别安装有一个万向脚轮(10)。
说明书
本发明涉及一种讲台,更具体地说,涉及一种多功能讲台。
随着我国对教育事业越来越重视,学校的各种设备也成为许多人关心的问题。各种教学 设备是否齐全直接影响学生接受到的教学水平如何。为了使学生获得更好的教育,一个多功 能讲台是不可或缺的工具。而且在现代人们的生活当中,除了学校,还有许多公司、博物馆 等也离不开讲台和投影仪。讲台的舒适程度、功能可以从一定程度上决定着讲演者的传达效 果。目前市场上的各类讲台层出不穷,但大多功能单一,人性化程度不够,不能最大限度地 满足演讲者的需要。
另外,随着智能手机、平板电脑等先进智能移动终端的普及,并逐渐应用于教育领域, 不仅改变了传统教学模式,也使数字化教育环境及系统的构建成为现代校园革新的新标准, 然而,与数字化教育匹配的传统讲台存在许多不足,例如高度固定,多数情况下与讲演者的 身高不太适合,不仅不能使不同讲演者感到舒适惬意,相差太大的情况下还会干扰恶化心情, 严重影响到讲演效果;传统讲台还有放置物品面积太小的缺点,现代学习越来越注重与实际 相结合,要求学生不能仅仅停留在课本上,这就要求讲演者将一些与课堂有关的物品展现在 大家的面前,就像机械类学习,往往需要将一些机构在课堂过程中展示,这就需要很大的空 间。
1.发明要解决的技术问题
本发明的目的在于克服传统讲台结构笨重、讲台台面空间小、高度固定且无法与现代多 媒体教学相结合的不足,提供一种多功能讲台,采用本发明的技术方案,将桌面升降、桌面 扩展和多媒体投影等功能集于一体,功能多样,实用性强,满足了不同身高的人群使用,大 大改善了讲演舒适度;同时可以满足不同课程教学需求,桌面收放自如;且可以在任何环境 下实现多媒体教学,不仅适用于学校教学使用,还可以用于会议室、博物馆、展厅等使用。
2.技术方案
为达到上述目的,本发明提供的技术方案为:
本发明的一种多功能讲台,包括下支架和上支架,所述的下支架和上支架之间安装有电 动推杆和导向组件,用于讲台台面高度的升降调节;所述的上支架的顶面设置有中间桌面, 所述的中间桌面的左右两侧分别铰接有左侧桌面和右侧桌面,所述的左侧桌面和右侧桌面的 大小为中间桌面的1/2;所述的中间桌面的下方左右两侧分别设置有左侧抽屉和右侧抽屉,且 左侧抽屉和右侧抽屉拉出时可用于支撑左侧桌面和右侧桌面;所述的上支架的前部设置有中 间抽屉,用于安装投影仪;所述的中间抽屉通过中间抽屉滑轨可伸出讲台一定距离;所述的 上支架的后部安装有幕布固定装置,用于安装幕布。
更进一步地,所述的导向组件设置有4组,且对应分布于下支架和上支架的四个角的位 置;所述的导向组件包括导向套和导向杆,所述的导向套固定于下支架上,所述的导向杆固 定于上支架上,所述的导向套和导向杆滑动配合。
更进一步地,所述的幕布固定装置对称地设置于上支架的后部左右两侧;所述的幕布固 定装置包括卷轴锁紧块、滑轨、滑套和限位块,所述的滑套固定于上支架上,所述的滑轨与 滑套滑动配合,所述的卷轴锁紧块固定于滑轨伸向上支架外侧的一端,所述的限位块固定于 滑轨的另一端,所述的卷轴锁紧块的竖直方向上开设有用于插装幕布卷轴的通孔,所述的卷 轴锁紧块上还设置有用于固定幕布卷轴的卷轴锁紧旋钮,所述的滑套上设置有用于固定滑轨 的滑轨锁紧旋钮。
更进一步地,所述的下支架的中部固定安装有电动推杆下支架,所述的上支架的中部固 定安装有与上述的电动推杆下支架相对应的电动推杆上支架,所述的电动推杆安装于电动推 杆下支架和电动推杆上支架之间。
更进一步地,所述的中间抽屉滑轨由两组三节滚珠滑轨拼接而成。
更进一步地,所述的下支架的四个底脚上分别安装有一个万向脚轮。
3.有益效果
采用本发明提供的技术方案,与已有的公知技术相比,具有如下显著效果:
(1)本发明的一种多功能讲台,其下支架和上支架之间安装有电动推杆和导向组件,用 于讲台台面高度的升降调节;上支架的顶面设置有中间桌面,中间桌面的左右两侧分别铰接 有左侧桌面和右侧桌面,左侧桌面和右侧桌面的大小为中间桌面的1/2;中间桌面的下方左右 两侧分别设置有左侧抽屉和右侧抽屉,且左侧抽屉和右侧抽屉拉出时可用于支撑左侧桌面和 右侧桌面;上支架的前部设置有中间抽屉,用于安装投影仪;中间抽屉通过中间抽屉滑轨可 伸出讲台一定距离;上支架的后部安装有幕布固定装置,用于安装幕布;将桌面升降、桌面 扩展和多媒体投影等功能集于一体,功能多样,实用性强,满足了不同身高的人群使用,大 大改善了讲演舒适度;同时可以满足不同课程教学需求,桌面收放自如;且可以在任何环境 下实现多媒体教学,不仅适用于学校教学使用,还可以用于会议室、博物馆、展厅等使用;
(2)本发明的一种多功能讲台,其导向组件设置有4组,且对应分布于下支架和上支架 的四个角的位置;导向组件包括导向套和导向杆,导向套固定于下支架上,导向杆固定于上 支架上,导向套和导向杆滑动配合,桌面升降更加平稳,结构简单,噪音小;
(3)本发明的一种多功能讲台,其幕布固定装置对称地设置于上支架的后部左右两侧; 幕布固定装置包括卷轴锁紧块、滑轨、滑套和限位块,滑套固定于上支架上,滑轨与滑套滑 动配合,卷轴锁紧块固定于滑轨伸向上支架外侧的一端,限位块固定于滑轨的另一端,卷轴 锁紧块的竖直方向上开设有用于插装幕布卷轴的通孔,卷轴锁紧块上还设置有用于固定幕布 卷轴的卷轴锁紧旋钮,滑套上设置有用于固定滑轨的滑轨锁紧旋钮;幕布固定装置设计巧妙, 不仅可以方便地将幕布固定于讲台后部,控制幕布的横向长度,且可以将幕布沿讲台左右方 向进行调节,使投影仪可以更好地将影像投射到幕布上,同时还可以避免讲演者站在幕布前 方演讲而挡住幕布的情况,适用性更好;
(4)本发明的一种多功能讲台,其下支架的中部固定安装有电动推杆下支架,上支架的 中部固定安装有与上述的电动推杆下支架相对应的电动推杆上支架,电动推杆安装于电动推 杆下支架和电动推杆上支架之间,结构紧凑,占用空间小,可以节约出讲台内部空间,用于 放置多媒体教学所需的其他电器设备等;电动推杆运行稳定,控制方便,且升降行程大,可 以满足不同身高的人群使用;
(5)本发明的一种多功能讲台,其中间抽屉滑轨由两组三节滚珠滑轨拼接而成,能够实 现投影仪在讲台前方伸出足够长的距离,实现投影仪的影像在幕布上的调节,以更好地适应 幕布;
(6)本发明的一种多功能讲台,其下支架的四个底脚上分别安装有一个万向脚轮,方便 了讲台的位置移动。

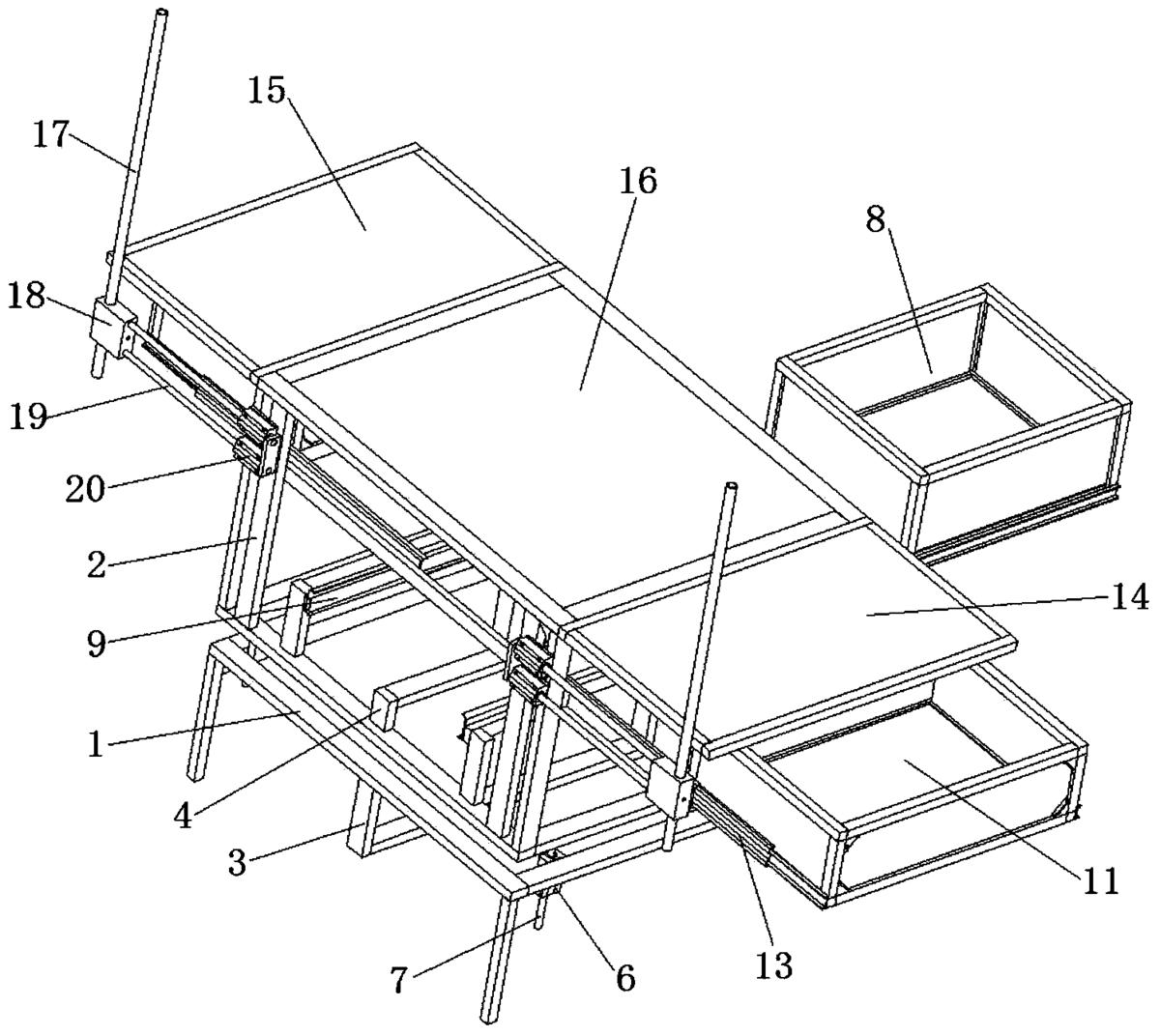

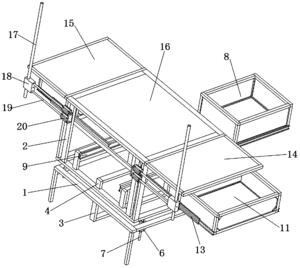

图1为本发明的一种多功能讲台的立体结构示意图;

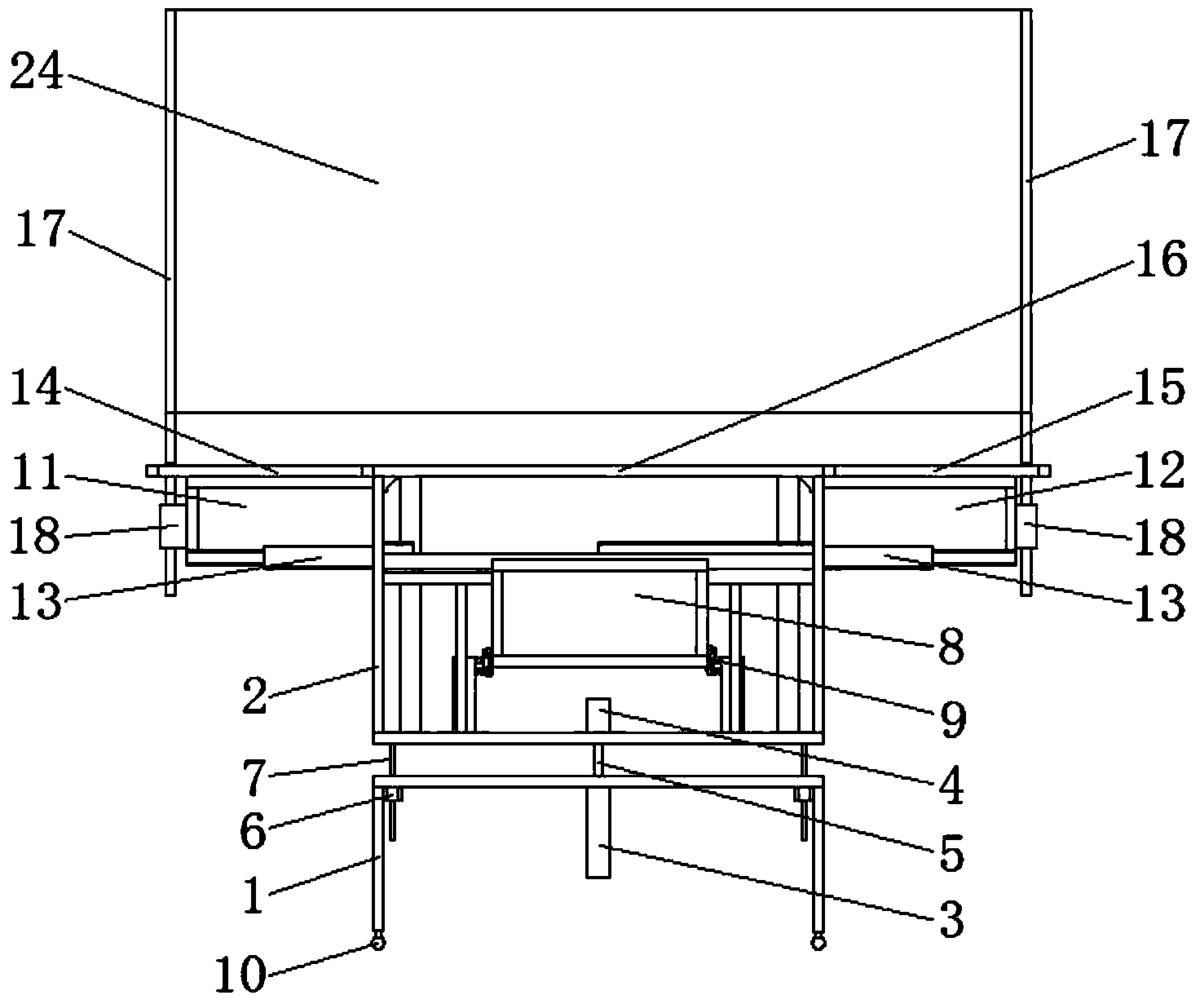

图2为本发明的一种多功能讲台的正面结构示意图;

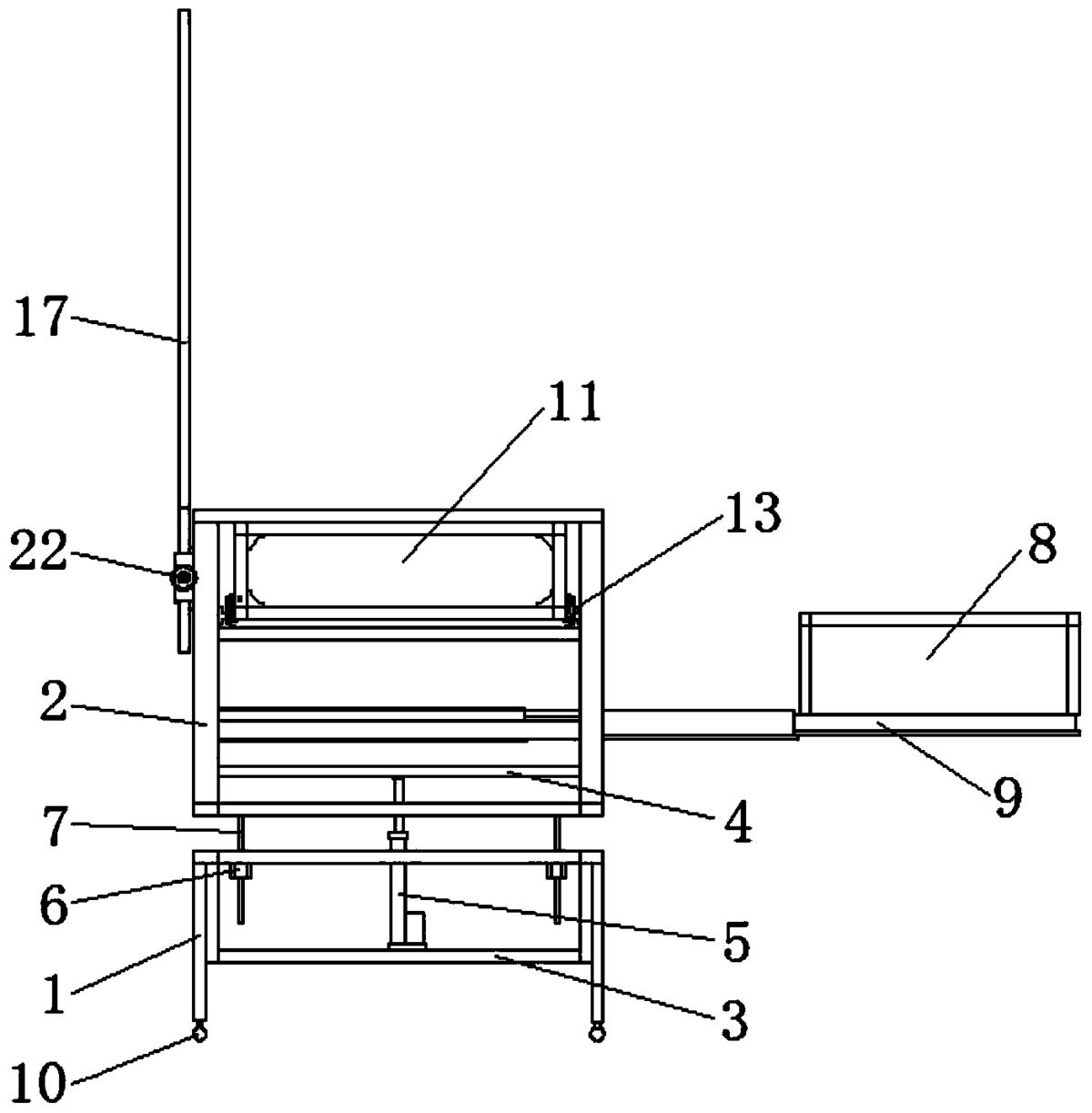

图3为本发明的一种多功能讲台的侧面结构示意图;

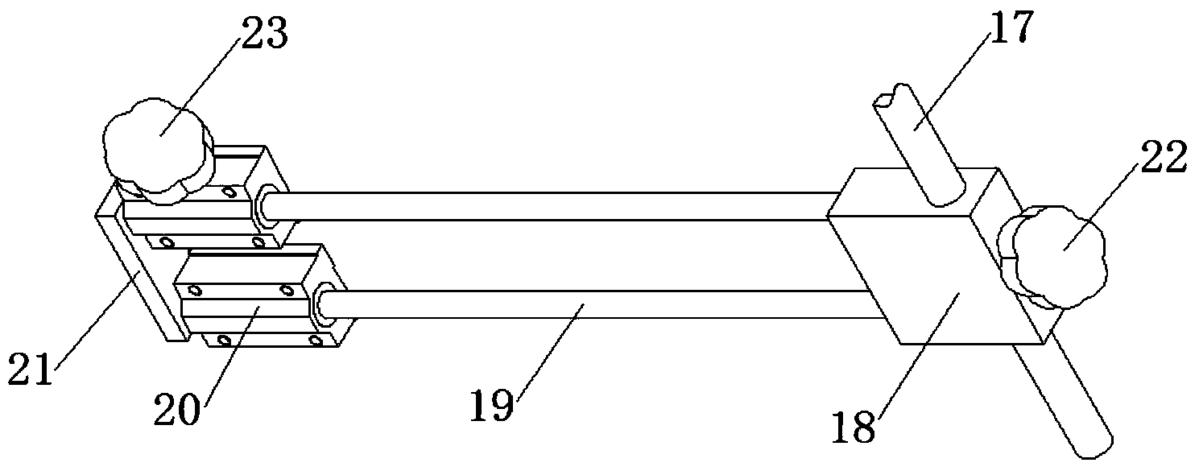

图4为本发明中的幕布固定装置的结构示意图。
