【中国发明,中国发明授权】一种阴离子型紫外光固化数码喷墨印花油墨的制备方法
无权-未缴年费 中国
- 申请号：
- CN201410279493.7
- 专利权人：
- 江苏工程职业技术学院
- 授权公告日/公开日：
- 2016.09.14
- 专利有效期：
- 2014.06.18-2034.06.18
- 技术分类：
- D06:织物等的处理；洗涤；其他类不包括的柔性材料
- 转化方式：
- 转让
- 价值度指数：
-
- 53.0分
- 价格：
- 面议
发布人
张炜栋
联系人张炜栋
-
- 13515207119
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201410279493.7
- 申请日
- 20140618
- 公开/公告号
- CN104047188A
- 公开/公告日
- 20140917
- 申请/专利权人
- [江苏工程职业技术学院]
- 发明/设计人
- [黄旭, 张炜栋, 陈志华]
- 主分类号
- D06P1/38
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 江苏(32)
- 颁证日
- G06T1/00
- 代理人
摘要
本发明公开了一种阴离子型紫外光固化数码喷墨印花油墨的制备方法，包括如下步骤：油墨树脂的制备；紫外光固化有色预聚体的制备；油墨的树脂与有色预聚体的复配制得油墨。本发明为制备的新型阴离子型紫外光固化数码喷墨印花油墨含有单离子紫外光固化有色预聚体，属于简单分子结构，不易聚集，在油墨溶剂中分布稳定性好，不易聚集沉底，发色体系简单，且长期保存不易变色，应用于织物喷墨印花生产中色牢度稳定。传统的紫外光固化数码喷墨印花油墨含有颗粒尺寸大的有色颜料，则易聚集，易变色，长时间保存易聚集沉底。
法律状态
| 法律状态公告日 | 20240702 |
| 法律状态 | 专利权的终止 |
| 法律状态信息 | 未缴年费专利权终止 IPC(主分类):D06P 1/38 专利号:ZL2014102794937 申请日:20140618 授权公告日:20160914 终止日期: |
| 法律状态公告日 | 20160914 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
| 法律状态公告日 | 20141022 |
| 法律状态 | 实质审查的生效 |
| 法律状态信息 | 实质审查的生效 IPC(主分类):D06P 1/38 申请日:20140618 |
| 法律状态公告日 | 20140917 |
| 法律状态 | 公开 |
| 法律状态信息 | 公开 |
权利要求
权利要求数量（8）
独立权利要求数量（1）
1.一种阴离子型紫外光固化数码喷墨印花油墨的制备方法，其特征在于：包括如下步骤：
步骤一：
选用甲基丙烯酸甲酯、丙烯酸甲酯、丙烯酸乙酯和丙烯酸正丁酯的组合物A，所述组合 物A中甲基丙烯酸甲酯、丙烯酸甲酯、丙烯酸乙酯和丙烯酸正丁酯的用量比，以摩尔比计为 1.2∶1∶2.7∶1.6；
在高速旋转搅拌釜中分别加入：总量25％-30％的组合物A，组合物A重量的去离子水， 组合物A重量的5-8％的乳化剂，组合物A重量的1-2％的引发剂硝酸铈铵；搅拌转度为600 转/分钟，升温至70℃后，开始缓慢滴加剩余组合物A，20min后升高温度至80℃，开始滴加 滴加组合物A重量的0.001％的镍催化剂及缓冲溶液，剩余组合物A在3h内滴加完毕，缓冲 溶液调节pH值至7.0-7.5，滴加完全后，升温至90℃保温1h后，降温过滤得水性丙烯酸树 脂；
步骤二：
选用20-24g的二氯均三嗪类活性染料溶解到200-240g的水中，得到组合物B；
选用10-12.8g的水性丙烯酸树脂溶解到10-15g的水中，得到组合物C；
在高速旋转搅拌釜中将组合物B总量的20％-25％滴加到组合物C中，同时加入组合物B 重量的1-2％的引发剂，在温度为38-42℃时搅拌反应30分钟，随后在30分钟内，将余下的 组合物B逐滴的滴加到组合物C中，组合物B保持温度在40-45℃，滴加碱性缓冲溶液保持 pH值至7.0-7.5，搅拌转度为786转/分钟，滴加结束，继续搅拌2～4小时，得紫外光固化 发色树脂组合物C；
步骤三：
在高速分散机里依次添加紫外光固化发色树脂组合物，组合物C总量2％的助溶剂：三乙 醇胺，组合物C总量1％的消泡剂：氨基硅油，组合物C总量1％的光引发剂，组合物C总量 0.5％的分散剂，组合物C总量0.2％的防霉剂，组合物C总量0.2％的增稠剂，在高速分散机中 分散30分钟，分散机速度控制在500转/分，得油墨。
2.根据权利要求1所述的阴离子型紫外光固化数码喷墨印花油墨的制备方法，其特征在于： 所述步骤二中二氯均三嗪类活性染料为：活性艳红X-3B、活性黄X-R或活性艳蓝X-BR。
3.根据权利要求1所述的阴离子型紫外光固化数码喷墨印花油墨的制备方法，其特征在于： 所述步骤二中引发剂为：偶氮二异丁氰或过苯甲酸特丁酯。
4.根据权利要求1所述的阴离子型紫外光固化数码喷墨印花油墨的制备方法，其特征在于： 所述步骤二中碱性缓冲溶液为：氢氧化钠、巴比妥钠-盐酸缓冲液、三羟甲基氨基甲烷-盐酸 缓冲液或硼酸-硼砂缓冲液。
5.根据权利要求1所述的阴离子型紫外光固化数码喷墨印花油墨的制备方法，其特征在于： 所述步骤三中光引发剂为：光引发剂651、光引发剂EDAB或光引发剂TZT。
6.根据权利要求1所述的阴离子型紫外光固化数码喷墨印花油墨的制备方法，其特征在于： 所述步骤三中分散剂为：分散剂MF：亚甲基双甲基萘磺酸钠、分散剂CS：纤维素硫酸酯钠、 分散剂IW：脂肪醇聚氧乙烯醚。
7.根据权利要求1所述的阴离子型紫外光固化数码喷墨印花油墨的制备方法，其特征在于： 所述步骤三中防霉剂为：防霉剂1227、防霉剂SKANE或防霉剂PT。
8.根据权利要求1所述的阴离子型紫外光固化数码喷墨印花油墨的制备方法，其特征在于： 所述步骤三中增稠剂为：增稠剂羟乙基纤维素、增稠剂TT-935或增稠剂LX825。
1.一种阴离子型紫外光固化数码喷墨印花油墨的制备方法，其特征在于：包括如下步骤：
步骤一：
选用甲基丙烯酸甲酯、丙烯酸甲酯、丙烯酸乙酯和丙烯酸正丁酯的组合物A，所述组合物A中甲基丙烯酸甲酯、丙烯酸甲酯、丙烯酸乙酯和丙烯酸正丁酯的用量比，以摩尔比计为1.2∶1∶2.7∶1.6；
在高速旋转搅拌釜中分别加入：总量25％-30％的组合物A，组合物A重量的去离子水，组合物A重量的5-8％的乳化剂，组合物A重量的1-2％的引发剂硝酸铈铵；搅拌转度为600转/分钟，升温至70℃后，开始缓慢滴加剩余组合物A，20min后升高温度至80℃，开始滴加滴加组合物A重量的0.001％的镍催化剂及缓冲溶液，剩余组合物A在3h内滴加完毕，缓冲溶液调节pH值至7.0-7.5，滴加完全后，升温至90℃保温1h后，降温过滤得水性丙烯酸树脂；
步骤二：
选用20-24g的二氯均三嗪类活性染料溶解到200-240g的水中，得到组合物B；
选用10-12.8g的水性丙烯酸树脂溶解到10-15g的水中，得到组合物C；
在高速旋转搅拌釜中将组合物B总量的20％-25％滴加到组合物C中，同时加入组合物B重量的1-2％的引发剂，在温度为38-42℃时搅拌反应30分钟，随后在30分钟内，将余下的组合物B逐滴的滴加到组合物C中，组合物B保持温度在40-45℃，滴加碱性缓冲溶液保持pH值至7.0-7.5，搅拌转度为786转/分钟，滴加结束，继续搅拌2～4小时，得紫外光固化发色树脂组合物C；
步骤三：
在高速分散机里依次添加紫外光固化发色树脂组合物，组合物C总量2％的助溶剂：三乙醇胺，组合物C总量1％的消泡剂：氨基硅油，组合物C总量1％的光引发剂，组合物C总量0.5％的分散剂，组合物C总量0.2％的防霉剂，组合物C总量0.2％的增稠剂，在高速分散机中分散30分钟，分散机速度控制在500转/分，得油墨。
2.根据权利要求1所述的阴离子型紫外光固化数码喷墨印花油墨的制备方法，其特征在于：所述步骤二中二氯均三嗪类活性染料为：活性艳红X-3B、活性黄X-R或活性艳蓝X-BR。
3.根据权利要求1所述的阴离子型紫外光固化数码喷墨印花油墨的制备方法，其特征在于：所述步骤二中引发剂为：偶氮二异丁氰或过苯甲酸特丁酯。
4.根据权利要求1所述的阴离子型紫外光固化数码喷墨印花油墨的制备方法，其特征在于：所述步骤二中碱性缓冲溶液为：氢氧化钠、巴比妥钠-盐酸缓冲液、三羟甲基氨基甲烷-盐酸缓冲液或硼酸-硼砂缓冲液。
5.根据权利要求1所述的阴离子型紫外光固化数码喷墨印花油墨的制备方法，其特征在于：所述步骤三中光引发剂为：光引发剂651、光引发剂EDAB或光引发剂TZT。
6.根据权利要求1所述的阴离子型紫外光固化数码喷墨印花油墨的制备方法，其特征在于：所述步骤三中分散剂为：分散剂MF：亚甲基双甲基萘磺酸钠、分散剂CS：纤维素硫酸酯钠、分散剂IW：脂肪醇聚氧乙烯醚。
7.根据权利要求1所述的阴离子型紫外光固化数码喷墨印花油墨的制备方法，其特征在于：所述步骤三中防霉剂为：防霉剂1227、防霉剂SKANE或防霉剂PT。
8.根据权利要求1所述的阴离子型紫外光固化数码喷墨印花油墨的制备方法，其特征在于：所述步骤三中增稠剂为：增稠剂羟乙基纤维素、增稠剂TT-935或增稠剂LX825。
说明书
本发明属于数码喷墨印花墨水油墨领域，具体涉及一种阴离子型紫外光固化数码喷墨印花油墨的制备方法。
数码喷墨印花是将图案通过扫描仪，把设计图案通过计算机印花分色描稿系统编辑处理，再由计算机控制微压电式喷墨嘴把专用染液(统称数码喷墨印花墨水)直接喷射到纺织品上，颜色混合后还原成原来的扫描图案。
喷墨印花墨水是影响印花产品质量的关键因素之一。织物用喷墨印花墨水除了对色素纯度、不溶性固体颗粒粒径、墨水的粘度、表面张力、稳定性、pH和起泡性等有具体要求之外，还要求墨水喷射到织物上形成图案后，具有良好的耐水洗、耐摩擦等色牢度。
数码喷墨印花机将紫外光固化油墨喷射到织物表面，油墨在紫外光的激发状态下，短时间内固化在织物上，图案精细，不出现渗化等问题，可以缩短数码喷墨印花的时间，提高生产效率。阴离子型紫外光固化油墨因其以水和醇取代了原有的苯类等有机溶剂，极大地减少了有机挥发物(VOC)的排放，安全环保，是世界公认的环保型印刷材料。
发明目的：为了解决现有技术的不足，本发明提供了一种阴离子型紫外光固化数码喷墨印花油墨的制备方法，替代传统紫外光固化(UV)油墨。新型油墨与传统油墨相比，在不溶性固体颗粒粒径，稳定性，色素纯度，及表面张力等方面有明显提高。预先将树脂及染料制备成形状稳定的发色树脂，再依照油墨配方依次加入填料、助剂、溶剂等制成阴离子型紫外光固化数码喷墨印花油墨。从而解决油墨稳定性差，易堵塞喷嘴，色光不纯等问题。
技术方案：一种阴离子型紫外光固化数码喷墨印花油墨的制备方法，包括如下步骤：
步骤一：
选用甲基丙烯酸甲酯、丙烯酸甲酯、丙烯酸乙酯和丙烯酸正丁酯的组合物A，所述组合物A中甲基丙烯酸甲酯、丙烯酸甲酯、丙烯酸乙酯和丙烯酸正丁酯的用量比，以摩尔比计为1.2∶1∶2.7∶1.6；
在高速旋转搅拌釜中分别加入：总量25％-30％的组合物A，组合物A重量的去离子水，组合物A重量的5-8％的乳化剂，组合物A重量的1-2％的引发剂硝酸铈铵；搅拌转度为600转/分钟，升温至70℃后，开始缓慢滴加剩余组合物A，20min后升高温度至80℃，开始滴加滴加组合物A重量的0.001％的镍催化剂及缓冲溶液，剩余组合物A在3h内滴加完毕，缓冲溶液调节pH值至7.0-7.5，滴加完全后，升温至90℃保温1h后，降温过滤得水性丙烯酸树脂；
步骤二：
选用20-24g的二氯均三嗪类活性染料溶解到200-240g的水中，得到组合物B；
选用10-12.8g的水性丙烯酸树脂溶解到10-15g的水中，得到组合物C；
在高速旋转搅拌釜中将组合物B总量的20％-25％滴加到组合物C中，同时加入组合物B重量的1-2％的引发剂，在温度为38-42℃时搅拌反应30分钟，随后在30分钟内，将余下的组合物B逐滴的滴加到组合物C中，组合物B保持温度在40-45℃，滴加碱性缓冲溶液保持pH值至7.0-7.5，搅拌转度为786转/分钟，滴加结束，继续搅拌2～4小时，得紫外光固化发色树脂组合物C；
步骤三：
在高速分散机里依次添加紫外光固化发色树脂组合物，组合物C总量2％的助溶剂：三乙醇胺，组合物C总量1％的消泡剂：氨基硅油，组合物C总量1％的光引发剂，组合物C总量0.5％的分散剂，组合物C总量0.2％的防霉剂，组合物C总量0.2％的增稠剂，在高速分散机中分散30分钟，分散机速度控制在500转/分，得油墨。
作为优化：所述步骤二中二氯均三嗪类活性染料为：活性艳红X-3B、活性黄X-R或活性艳蓝X-BR。
作为优化：所述步骤二中引发剂为：偶氮二异丁氰或过苯甲酸特丁酯。
作为优化：所述步骤二中碱性缓冲溶液为：氢氧化钠、巴比妥钠-盐酸缓冲液、三羟甲基氨基甲烷-盐酸缓冲液或硼酸-硼砂缓冲液。
作为优化：所述步骤三中光引发剂为：光引发剂651、光引发剂EDAB或光引发剂TZT。
作为优化：所述步骤三中分散剂为：分散剂MF：亚甲基双甲基萘磺酸钠、分散剂CS：纤维素硫酸酯钠、分散剂IW：脂肪醇聚氧乙烯醚。
作为优化：所述步骤三中防霉剂为：防霉剂1227、防霉剂SKANE或防霉剂PT。
作为优化：所述步骤三中增稠剂为：增稠剂羟乙基纤维素、增稠剂TT-935或增稠剂LX825。
有益效果：本发明为制备的新型阴离子型紫外光固化数码喷墨印花油墨含有单离子紫外光固化有色预聚体，属于简单分子结构，不易聚集，在油墨溶剂中分布稳定性好，不易聚集沉底，发色体系简单，且长期保存不易变色，应用于织物喷墨印花生产中色牢度稳定。传统的紫外光固化数码喷墨印花油墨含有颗粒尺寸大的有色颜料，则易聚集，易变色，长时间保存易聚集沉底。
下面结合具体实施例对本发明进行详细阐述。
具体实施例1：
一种阴离子型紫外光固化数码喷墨印花油墨的制备方法，包括如下步骤：
步骤一：
选用甲基丙烯酸甲酯、丙烯酸甲酯、丙烯酸乙酯和丙烯酸正丁酯的组合物A，所述组合物A中甲基丙烯酸甲酯、丙烯酸甲酯、丙烯酸乙酯和丙烯酸正丁酯的用量比，以摩尔比计为1.2∶1∶2.7∶1.6；
在高速旋转搅拌釜中分别加入：总量25％的组合物A，组合物A重量的去离子水，组合物A重量的5％的乳化剂，组合物A重量的1％的引发剂硝酸铈铵；搅拌转度为600转/分钟，升温至70℃后，开始缓慢滴加剩余组合物A，20min后升高温度至80℃，开始滴加滴加组合物A重量的0.001％的镍催化剂及缓冲溶液，剩余组合物A在3h内滴加完毕，缓冲溶液调节pH值至7.0，滴加完全后，升温至90℃保温1h后，降温过滤得水性丙烯酸树脂；
步骤二：
选用20g的活性艳红X-3B染料溶解到200g的水中，得到组合物B；
选用10g的水性丙烯酸树脂溶解到10g的水中，得到组合物C；
在高速旋转搅拌釜中将组合物B总量的20％滴加到组合物C中，同时加入组合物B重量的1％的偶氮二异丁氰，在温度为38℃时搅拌反应30分钟，随后在30分钟内，将余下的组合物B逐滴的滴加到组合物C中，组合物B保持温度在40℃，滴加氢氧化钠溶液保持pH值至7.0，搅拌转度为786转/分钟，滴加结束，继续搅拌2小时，得紫外光固化发色树脂组合物C；
步骤三：
在高速分散机里依次添加紫外光固化发色树脂组合物，组合物C总量2％的助溶剂：三乙醇胺，组合物C总量1％的消泡剂：氨基硅油，组合物C总量1％的光引发剂651，组合物C总量0.5％的分散剂MF：亚甲基双甲基萘磺酸钠，组合物C总量0.2％的防霉剂1227，组合物C总量0.2％的增稠剂羟乙基纤维素，在高速分散机中分散30分钟，分散机速度控制在500转/分，得油墨。
具体实施例2：
一种阴离子型紫外光固化数码喷墨印花油墨的制备方法，包括如下步骤：
步骤一：
选用甲基丙烯酸甲酯、丙烯酸甲酯、丙烯酸乙酯和丙烯酸正丁酯的组合物A，所述组合物A中甲基丙烯酸甲酯、丙烯酸甲酯、丙烯酸乙酯和丙烯酸正丁酯的用量比，以摩尔比计为1.2∶1∶2.7∶1.6；
在高速旋转搅拌釜中分别加入：总量30％的组合物A，组合物A重量的去离子水，组合物A重量的8％的乳化剂，组合物A重量的2％的引发剂硝酸铈铵；搅拌转度为600转/分钟，升温至70℃后，开始缓慢滴加剩余组合物A，20min后升高温度至80℃，开始滴加滴加组合物A重量的0.001％的镍催化剂及缓冲溶液，剩余组合物A在3h内滴加完毕，缓冲溶液调节pH值至7.5，滴加完全后，升温至90℃保温1h后，降温过滤得水性丙烯酸树脂；
步骤二：
选用20-24g的活性黄X-R染料溶解到240g的水中，得到组合物B；
选用10-12.8g的水性丙烯酸树脂溶解到15g的水中，得到组合物C；
在高速旋转搅拌釜中将组合物B总量的25％滴加到组合物C中，同时加入组合物B重量的2％的过苯甲酸特丁酯，在温度为42℃时搅拌反应30分钟，随后在30分钟内，将余下的组合物B逐滴的滴加到组合物C中，组合物B保持温度在45℃，滴加巴比妥钠-盐酸缓冲液保持pH值至7.5，搅拌转度为786转/分钟，滴加结束，继续搅拌4小时，得紫外光固化发色树脂组合物C；
步骤三：
在高速分散机里依次添加紫外光固化发色树脂组合物，组合物C总量2％的助溶剂：三乙醇胺，组合物C总量1％的消泡剂：氨基硅油，组合物C总量1％的光引发剂EDAB，组合物C总量0.5％的分散剂CS：纤维素硫酸酯钠，组合物C总量0.2％的防霉剂SKANE，组合物C总量0.2％的增稠剂TT-935，在高速分散机中分散30分钟，分散机速度控制在500转/分，得油墨。
具体实施例3：
一种阴离子型紫外光固化数码喷墨印花油墨的制备方法，包括如下步骤：
步骤一：
选用甲基丙烯酸甲酯、丙烯酸甲酯、丙烯酸乙酯和丙烯酸正丁酯的组合物A，所述组合物A中甲基丙烯酸甲酯、丙烯酸甲酯、丙烯酸乙酯和丙烯酸正丁酯的用量比，以摩尔比计为1.2∶1∶2.7∶1.6：
在高速旋转搅拌釜中分别加入：总量27％的组合物A，组合物A重量的去离子水，组合物A重量的6％的乳化剂，组合物A重量的1.4％的引发剂硝酸铈铵；搅拌转度为600转/分钟，升温至70℃后，开始缓慢滴加剩余组合物A，20min后升高温度至80℃，开始滴加滴加组合物A重量的0.001％的镍催化剂及缓冲溶液，剩余组合物A在3h内滴加完毕，缓冲溶液调节pH值至7.1，滴加完全后，升温至90℃保温1h后，降温过滤得水性丙烯酸树脂；
步骤二：
选用23g的活性艳蓝X-BR染料溶解到220g的水中，得到组合物B；
选用10-12.8g的水性丙烯酸树脂溶解到13g的水中，得到组合物C；
在高速旋转搅拌釜中将组合物B总量的23％滴加到组合物C中，同时加入组合物B重量的1.3％的偶氮二异丁氰，在温度为39℃时搅拌反应30分钟，随后在30分钟内，将余下的组合物B逐滴的滴加到组合物C中，组合物B保持温度在42℃，滴加三羟甲基氨基甲烷-盐酸缓冲液保持pH值至7.3，搅拌转度为786转/分钟，滴加结束，继续搅拌2.8小时，得紫外光固化发色树脂组合物C；
步骤三：
在高速分散机里依次添加紫外光固化发色树脂组合物，组合物C总量2％的助溶剂：三乙醇胺，组合物C总量1％的消泡剂：氨基硅油，组合物C总量1％的光引发剂TZT，组合物C总量0.5％的分散剂IW：脂肪醇聚氧乙烯醚，组合物C总量0.2％的防霉剂PT，组合物C总量0.2％的增稠剂LX825，在高速分散机中分散30分钟，分散机速度控制在500转/分，得油墨。
具体实施例4
一种阴离子型紫外光固化数码喷墨印花油墨的制备方法，包括如下步骤：
步骤一：
选用甲基丙烯酸甲酯、丙烯酸甲酯、丙烯酸乙酯和丙烯酸正丁酯的组合物A，所述组合物A中甲基丙烯酸甲酯、丙烯酸甲酯、丙烯酸乙酯和丙烯酸正丁酯的用量比，以摩尔比计为1.2∶1∶2.7∶1.6；
在高速旋转搅拌釜中分别加入：总量29％的组合物A，组合物A重量的去离子水，组合物A重量的7％的乳化剂，组合物A重量的1.7％的引发剂硝酸铈铵；搅拌转度为600转/分钟，升温至70℃后，开始缓慢滴加剩余组合物A，20min后升高温度至80℃，开始滴加滴加组合物A重量的0.001％的镍催化剂及缓冲溶液，剩余组合物A在3h内滴加完毕，缓冲溶液调节pH值至7.3，滴加完全后，升温至90℃保温1h后，降温过滤得水性丙烯酸树脂；
步骤二：
选用20-24g的活性黄X-R染料溶解到233g的水中，得到组合物B；
选用10-12.8g的水性丙烯酸树脂溶解到13g的水中，得到组合物C；
在高速旋转搅拌釜中将组合物B总量的22％滴加到组合物C中，同时加入组合物B重量的1.8％的过苯甲酸特丁酯，在温度为41℃时搅拌反应30分钟，随后在30分钟内，将余下的组合物B逐滴的滴加到组合物C中，组合物B保持温度在43℃，滴加硼酸-硼砂缓冲液保持pH值至7.4，搅拌转度为786转/分钟，滴加结束，继续搅拌3.6小时，得紫外光固化发色树脂组合物C；
步骤三：
在高速分散机里依次添加紫外光固化发色树脂组合物，组合物C总量2％的助溶剂：三乙醇胺，组合物C总量1％的消泡剂：氨基硅油，组合物C总量1％的光引发剂651，组合物C总量0.5％的分散剂IW：脂肪醇聚氧乙烯醚，组合物C总量0.2％的防霉剂SKANE，组合物C总量0.2％的增稠剂LX825，在高速分散机中分散30分钟，分散机速度控制在500转/分，得油墨。
根据以上4个实施例，测得出各项试验数据。表一为阴离子型紫外光固化数码喷墨印花油墨的各项性能检测数据，其中，表一中粘度参照GBT/13217.4利用NDJ-4粘度计测试。细度参照GB T13217.3-91，抗水性参照《GB/T1733-1993漆膜耐水性测定法》进行测试。织物摩擦牢度参照GB/T3920-19970

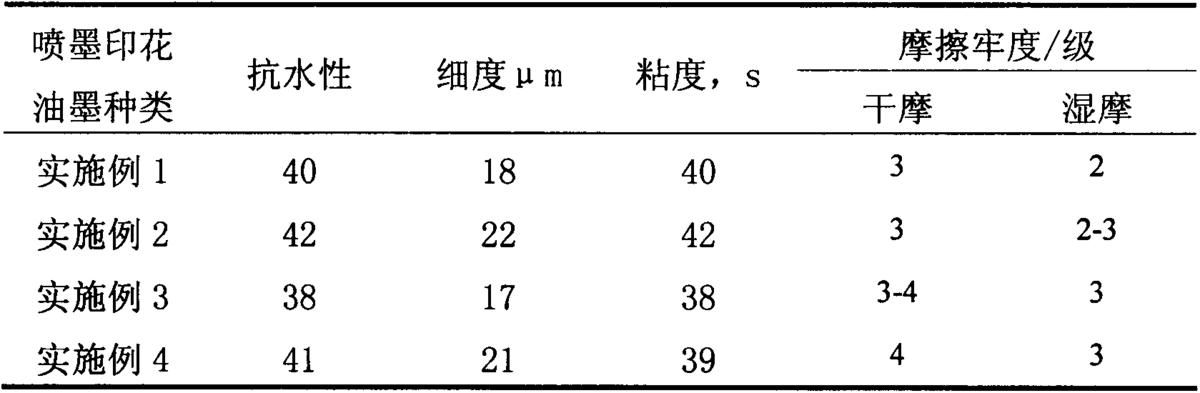

表一 阴离子型紫外光固化数码喷墨印花油墨的各项性能检测数据
价值度评估
技术价值
经济价值
法律价值
0 0 053.0分
0 50 75 100专利价值度是通过科学的评估模
型对专利价值进行量化的结果，
基于专利大数据针对专利总体特
征指标利用计算机自动化技术对
待评估专利进行高效、智能化的
分析，从技术、经济和法律价值
三个层面构建专利价值评估体
系，可以有效提升专利价值评估
的质量和效率。
总评：53.0分
该专利价值中等 （仅供参考）
本专利文献中包含【3 个技术分类】，从一定程度上而言上述指标的数值越大可以反映出所述专利的技术保护及应用范围越广。 【专利权的维持时间10 年】专利权的维持时间越长，其价值对于权利人而言越高。
技术价值 30.0
该指标主要从专利申请的著录信息、法律事件等内容中挖掘其技术价值，专利类型、独立权利要求数量、无效请求次数等内容均可反映出专利的技术性价值。 技术创新是专利申请的核心，若您需要进行技术借鉴或寻找可合作的项目，推荐您重点关注该指标。
部分指标包括：
授权周期（发明）
26 个月独立权利要求数量
0 个从属权利要求数量
0 个说明书页数
5 页实施例个数
0 个发明人数量
3 个被引用次数
0 次引用文献数量
0 个优先权个数
0 个技术分类数量
3 个无效请求次数
0 个分案子案个数
0 个同族专利数
0 个专利获奖情况
无保密专利的解密
否经济价值 7.0
该指标主要指示了专利技术在商品化、产业化及市场化过程中可能带来的预期利益。 专利技术只有转化成生产力才能体现其经济价值，专利技术的许可、转让、质押次数等指标均是其经济价值的表征。 因此，若您希望找到行业内的运用广泛的热点专利技术及侵权诉讼中的涉案专利，推荐您重点关注该指标。
部分指标包括：
申请人数量
1申请人类型
院校许可备案
0 次权利质押
0 次权利转移
0 个海关备案
否法律价值 16.0
该指标主要从专利权的稳定性角度评议其价值。专利权是一种垄断权，但其在法律保护的期间和范围内才有效。 专利权的存续时间、当前的法律状态可反映出其法律价值。故而，若您准备找寻权属稳定且专利权人非常重视的专利技术，推荐您关注该指标。
部分指标包括：
存活期/维持时间
10法律状态
无权-未缴年费
苏公网安备 32041202001399号
loading...
