【中国发明,中国发明授权】一种紫外光固化钛掺杂含硼硅氧烷及其制备方法和在3D打印材料中的应用

有权-审定授权 中国

申请号:
CN201611046561.0
专利权人:
常州工程职业技术学院
授权公告日/公开日:
2018.03.30
专利有效期:
2016.11.23-2036.11.23
技术分类:
C08:有机高分子化合物;其制备或化学加工;以其为基料的组合物
转化方式:
转让
价值度指数:
60.0分
价格:
面议
1523 1

发布人

常州工程职业技术学院

联系人何老师

0519-88238869
302910554
13151263266
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN201611046561.0
申请日
20161123
公开/公告号
CN106519242A
公开/公告日
20170322
申请/专利权人
[常州工程职业技术学院]
发明/设计人
[刘巧云, 杨怡, 祁秀秀, 周海平, 李耀中]
主分类号
C08G79/14
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人
[王凌霄]

摘要

本发明属于高分子材料技术领域,具体涉及一种紫外光固化钛掺杂含硼硅氧烷及其制备方法和在3D打印材料中的应用,本发明是将乙烯基三甲氧基硅烷、苯硼酸和混合溶剂,搅拌混合均匀,升高温度;加入酸性催化剂,并滴加钛酸酯单体甲苯溶液,滴加完升高温度80?100℃,恒温反应6?8h;反应结束后,经减压旋蒸脱除反应体系中的溶剂及小分子物质,真空干燥,即得到硅氧烷。本发明公开了一种紫外光固化钛掺杂含硼硅氧烷及其制备方法和在3D打印材料中的应用,制备获得的钛掺杂含硼硅氧烷树脂具有较高的透光率和高折射率,优越的耐候性和耐热性,柔软性好,冲击强度高、不容易产生应力开裂、固化物收缩小、反应速度快、存储稳定性好。

法律状态

法律状态公告日 20210928
法律状态 专利申请权、专利权的转移
法律状态信息 专利权的转移
IPC(主分类):C08G 79/14
专利号:ZL2016110465610
登记生效日:20210916
变更事项:专利权人
变更前权利人:常州工程职业技术学院
变更后权利人:常州校果信息服务有限公司
变更事项:地址
变更前权利人:213164 江苏省常州市武进区湖塘镇滆湖中路33号
变更后权利人:213100 江苏省常州市武进高新技术产业开发区常武南路588号天安数码城C幢407-2-6室
法律状态公告日 20180330
法律状态 授权
法律状态信息 授权
法律状态公告日 20170419
法律状态 实质审查的生效
法律状态信息 实质审查的生效
IPC(主分类):C08G 79/14
申请日:20161123
法律状态公告日 20170322
法律状态 公开
法律状态信息 公开
事务数据公告日 20210928
事务数据类型 专利申请权、专利权的转移
转让详情 专利权的转移
IPC(主分类):C08G 79/14
专利号:ZL2016110465610
登记生效日:20210916
变更事项:专利权人
变更前权利人:常州工程职业技术学院
变更后权利人:常州校果信息服务有限公司
变更事项:地址
变更前权利人:213164 江苏省常州市武进区湖塘镇滆湖中路33号
变更后权利人:213100 江苏省常州市武进高新技术产业开发区常武南路588号天安数码城C幢407-2-6室
暂无数据

权利要求

权利要求数量(10

独立权利要求数量(1

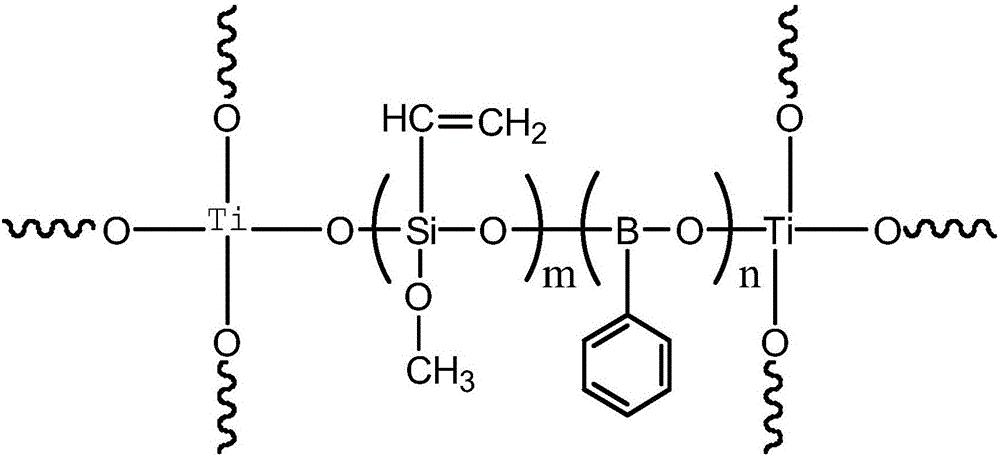

1.一种紫外光固化钛掺杂含硼硅氧烷,其特征在于,钛掺杂含硼硅氧烷的结构式如下:

式中5≤m≤20,1≤n≤20。

2.如权利要求1所述的一种紫外光固化钛掺杂含硼硅氧烷的制备方法,其特征在于,包 括如下步骤:

(1)将乙烯基三甲氧基硅烷、苯硼酸和混合溶剂,在惰性氛围中,搅拌混合均匀,升高温 度至60℃;

(2)向步骤(1)体系中加入酸性催化剂,并通过恒压漏斗以1-3滴/秒的速度滴加钛酸酯 甲苯溶液,滴加完升高温度至80-100℃,恒温反应6-8h;

(3)反应结束后,经减压旋转脱除反应体系中的溶剂及小分子物质,真空干燥,即得到 目标产物钛掺杂含硼硅氧烷。

3.如权利要求2所述的一种紫外光固化钛掺杂含硼硅氧烷的制备方法,其特征在于,步 骤(1)所述乙烯基三甲氧基硅烷与苯硼酸的摩尔比为(1-5):(5-1),优选摩尔比为5:1。

4.如权利要求2所述的一种紫外光固化钛掺杂含硼硅氧烷的制备方法,其特征在于,步 骤(1)所述混合溶剂为甲苯和乙醇按体积比(3-5):1组成,其用量为乙烯基三甲氧基硅烷和 苯硼酸总质量的5-15倍。

5.如权利要求2所述的一种紫外光固化钛掺杂含硼硅氧烷的制备方法,其特征在于,步 骤(2)所述的酸性催化剂为硫酸、盐酸、三氟乙酸或三氟甲基磺酸中的一种,所述酸性催化 剂用量为钛酸酯质量的0.5%-1%。

6.如权利要求2所述的一种紫外光固化钛掺杂含硼硅氧烷的制备方法,其特征在于,步 骤(2)所述的钛酸酯为钛酸四乙酯、钛酸四丙酯、钛酸四异丙酯、钛酸四丁酯或钛酸四异丁 酯中的一种或几种。

7.如权利要求2所述的一种紫外光固化钛掺杂含硼硅氧烷的制备方法,其特征在于,步 骤(2)所述的钛酸酯与乙烯基三甲氧基硅烷的摩尔比为(0.3-0.6):1,钛酸酯甲苯溶液的质 量分数为10-20%,优选摩尔比为0.5:1,钛酸酯甲苯溶液的质量分数为10-20%。

8.如权利要求1所述的一种紫外光固化钛掺杂含硼硅氧烷的在3D打印材料中的应用, 其特征在于,权利要求1的紫外光固化钛掺杂含硼硅氧烷可用于制备3D打印材料,3D打印材 料各组分的重量份数为:权利要求1的紫外光固化钛掺杂含硼硅氧烷60-75,缩水甘油酯型 环氧树脂5-10,光引发剂3-5,活性稀释剂12-30。

9.如权利要求8所述的一种紫外光固化钛掺杂含硼硅氧烷的在3D打印材料中的应用, 其特征在于,所述光引发剂为二芳基碘鎓六氟磷酸盐、二芳基碘鎓六氟砷酸盐或三芳基硫 鎓六氟磷酸盐。

10.如权利要求9所述的一种紫外光固化钛掺杂含硼硅氧烷的在3D打印材料中的应用, 其特征在于,所述活性稀释剂为N-乙烯基吡咯烷酮或三羟甲基丙烷三丙烯酸酯。

1.一种紫外光固化钛掺杂含硼硅氧烷,其特征在于,钛掺杂含硼硅氧烷的结构式如下: 式中5≤m≤20,1≤n≤20。 2.如权利要求1所述的一种紫外光固化钛掺杂含硼硅氧烷的制备方法,其特征在于,包 括如下步骤: (1)将乙烯基三甲氧基硅烷、苯硼酸和混合溶剂,在惰性氛围中,搅拌混合均匀,升高温 度至60℃; (2)向步骤(1)体系中加入酸性催化剂,并通过恒压漏斗以1-3滴/秒的速度滴加钛酸酯 甲苯溶液,滴加完升高温度至80-100℃,恒温反应6-8h; (3)反应结束后,经减压旋转脱除反应体系中的溶剂及小分子物质,真空干燥,即得到 目标产物钛掺杂含硼硅氧烷。 3.如权利要求2所述的一种紫外光固化钛掺杂含硼硅氧烷的制备方法,其特征在于,步 骤(1)所述乙烯基三甲氧基硅烷与苯硼酸的摩尔比为(1-5):(5-1),优选摩尔比为5:1。 4.如权利要求2所述的一种紫外光固化钛掺杂含硼硅氧烷的制备方法,其特征在于,步 骤(1)所述混合溶剂为甲苯和乙醇按体积比(3-5):1组成,其用量为乙烯基三甲氧基硅烷和 苯硼酸总质量的5-15倍。 5.如权利要求2所述的一种紫外光固化钛掺杂含硼硅氧烷的制备方法,其特征在于,步 骤(2)所述的酸性催化剂为硫酸、盐酸、三氟乙酸或三氟甲基磺酸中的一种,所述酸性催化 剂用量为钛酸酯质量的0.5%-1%。 6.如权利要求2所述的一种紫外光固化钛掺杂含硼硅氧烷的制备方法,其特征在于,步 骤(2)所述的钛酸酯为钛酸四乙酯、钛酸四丙酯、钛酸四异丙酯、钛酸四丁酯或钛酸四异丁 酯中的一种或几种。 7.如权利要求2所述的一种紫外光固化钛掺杂含硼硅氧烷的制备方法,其特征在于,步 骤(2)所述的钛酸酯与乙烯基三甲氧基硅烷的摩尔比为(0.3-0.6):1,钛酸酯甲苯溶液的质 量分数为10-20%,优选摩尔比为0.5:1,钛酸酯甲苯溶液的质量分数为10-20%。 8.如权利要求1所述的一种紫外光固化钛掺杂含硼硅氧烷的在3D打印材料中的应用, 其特征在于,权利要求1的紫外光固化钛掺杂含硼硅氧烷可用于制备3D打印材料,3D打印材 料各组分的重量份数为:权利要求1的紫外光固化钛掺杂含硼硅氧烷60-75,缩水甘油酯型 环氧树脂5-10,光引发剂3-5,活性稀释剂12-30。 9.如权利要求8所述的一种紫外光固化钛掺杂含硼硅氧烷的在3D打印材料中的应用, 其特征在于,所述光引发剂为二芳基碘鎓六氟磷酸盐、二芳基碘鎓六氟砷酸盐或三芳基硫 鎓六氟磷酸盐。 10.如权利要求9所述的一种紫外光固化钛掺杂含硼硅氧烷的在3D打印材料中的应用, 其特征在于,所述活性稀释剂为N-乙烯基吡咯烷酮或三羟甲基丙烷三丙烯酸酯。

说明书

技术领域

本发明属于高分子材料技术领域,具体涉及一种紫外光固化钛掺杂含硼硅氧烷及 其制备方法和在3D打印材料中的应用。

背景技术

有机硅树脂(也称为聚硅氧烷)是一类由硅原子和氧原子交替连结组成骨架,不同 的有机基团再与硅原子连结的聚合物的统称。有机硅树脂涂料是以有机硅聚合物或其改性 聚合物为主要成膜物质的涂料,具有优异的电气性能、生理惰性、耐高低温、耐腐蚀、耐老化 等性能。但有机硅树脂也存在着一些缺点,例如固化温度较高,一般为(150℃-200℃),高温 固化时间较长,这样导致有机桂树脂在施工过程中的难度非常大、成本很高。而且在高温时 防腐能力较差,对基材的附着力差,耐有机溶剂性差,温度较高时漆膜的机械强度不好,而 限制了它的应用。但是通过化学、物理改性的处理,可以使其功能扬长避短,广泛应用在航 空航天、汽车船舶、电子电气、轻工纺织、建筑、能源、医学等众多领域有重要应用。

对有机硅化学改性,可以在有机硅氧烷中引入苯基官能团,以便提高硅树脂的耐 热性、粘结性;乙烯基的引入赋予有机硅氧烷一定的反应特性,特别是对于能够进行与功能 型引发剂和树脂在紫外光照射下直接聚合的反应体系;将一些金属或非金属元素接入硅氧 烷主链或侧链中,特别是钛或硼元素,可以有效的提高树脂的折光指数和耐热性,柔韧性变 好。

3D打印(3D printing),即快速成型技术的一种,它是一种以数字模型文件为基 础,运用粉末状金属或塑料等可粘合材料,通过逐层打印的方式来构造物体的技术。光固化 3D打印技术在环保与便捷性上,比传统的熔融挤压式3D打印具有更多优势。针对国内光固 化材料配方匮乏、技术产业不成形等问题,科研工作者在该领域做了大量研究工作,旨在合 成一种满足3D打印条件的光固化材料,并且赋予其相应的理化性能。光固化材料3D打印对 材料性能的要求较高,在一定温度下保证打印材料流动均匀;在固化时间上要尽可能快,并 且固化成型后的产品固化收缩率不得超过2%。另外对于许多功能性的3D打印材料还需要 满足其他相关性能的要求,而国内大多数配方主要在材料性能的基本要求中存在问题,导 致无法大规模生产使用,从而造成了光固化3D打印技术原地踏步的现象。

发明内容
附图说明

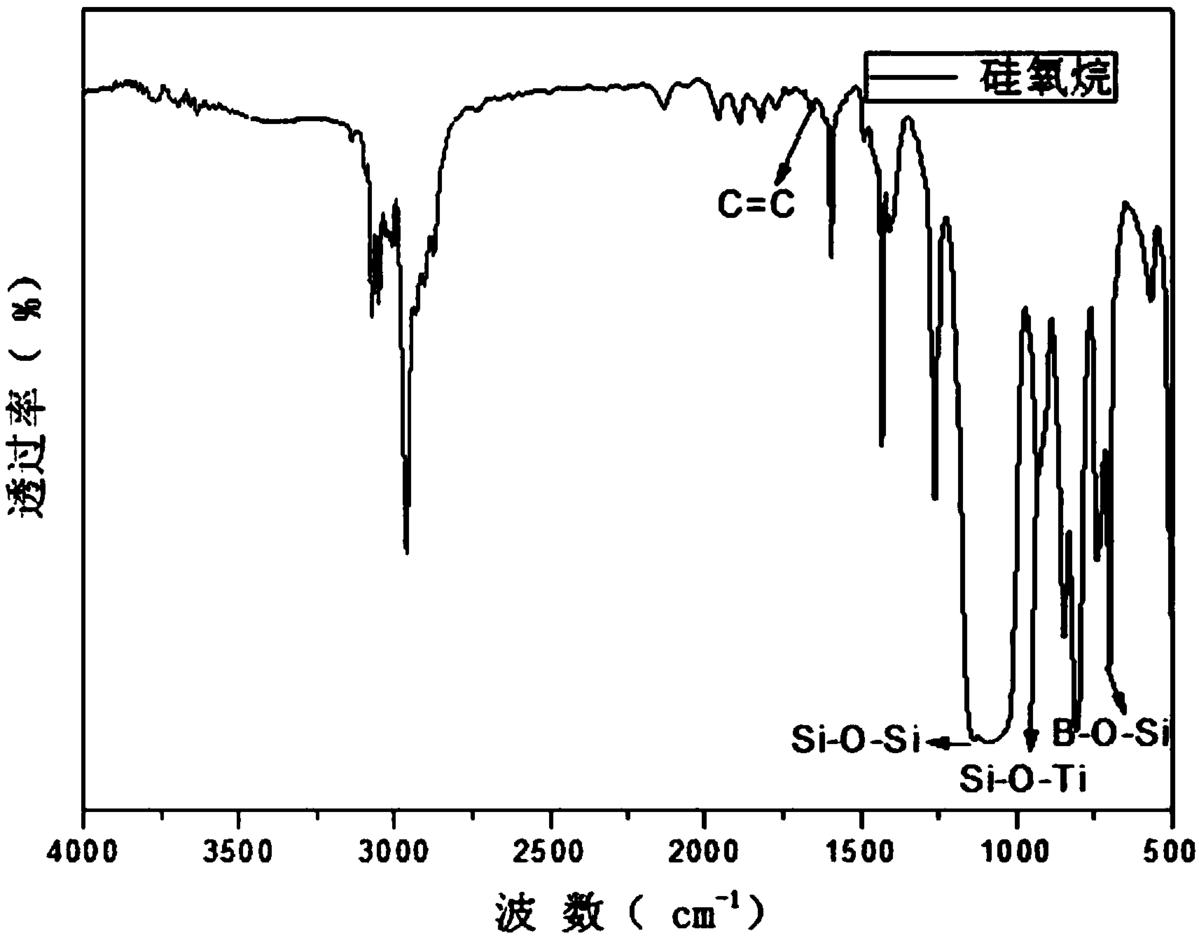

图1实施例1制备的钛掺杂含硼硅氧烷的红外谱图;

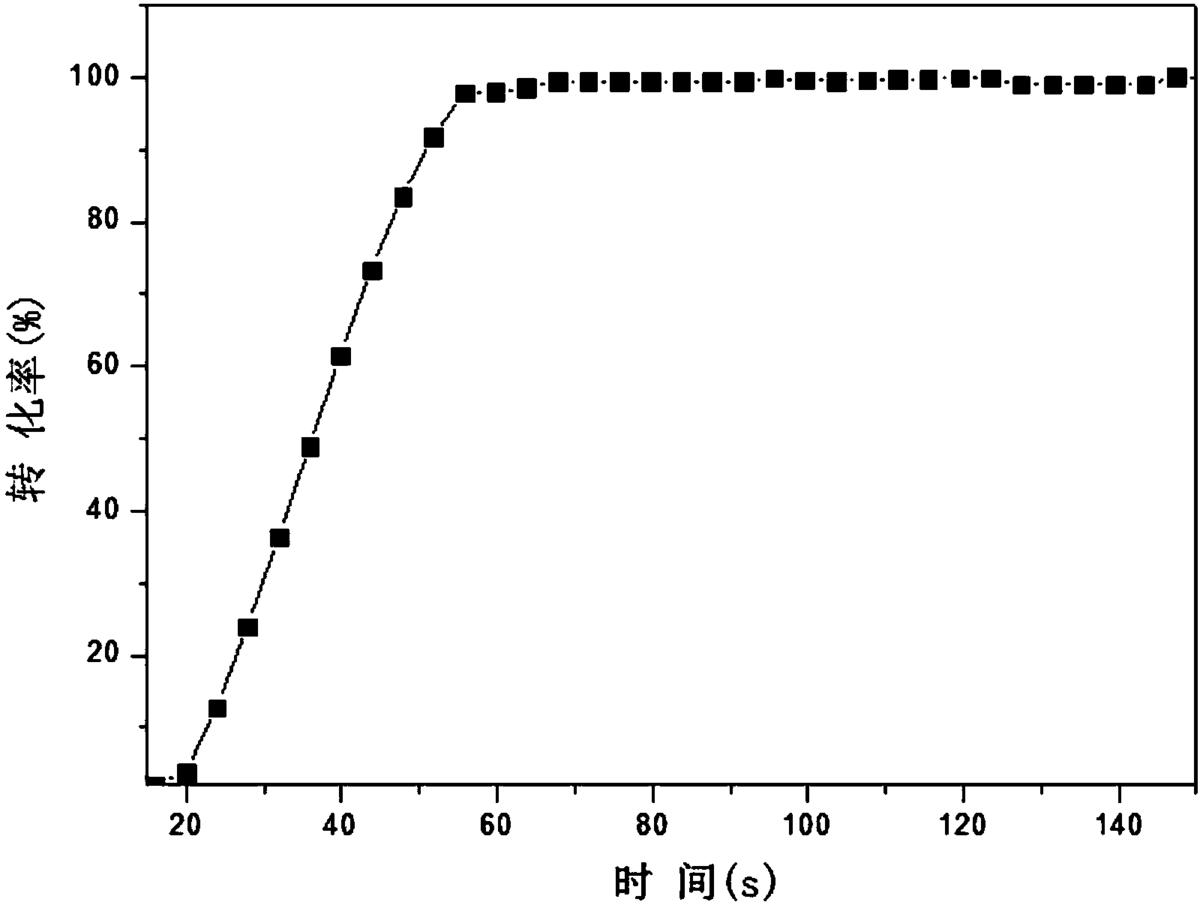

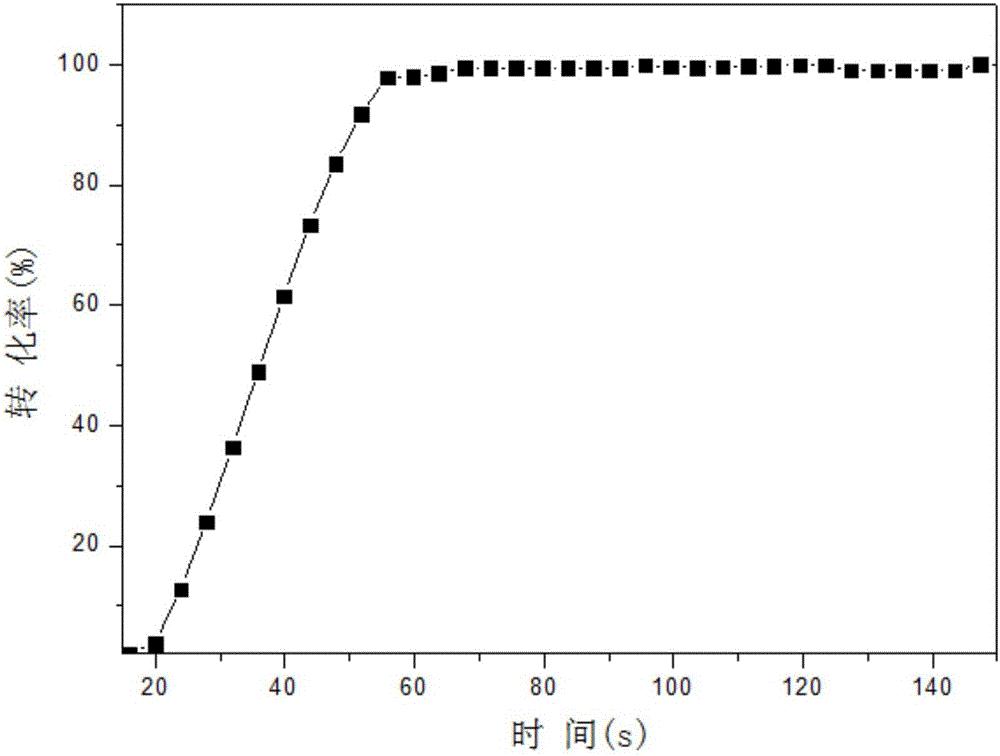

图2实施例1制备的钛掺杂含硼硅氧烷的双键转化率图;

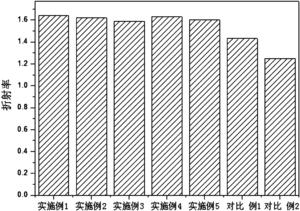

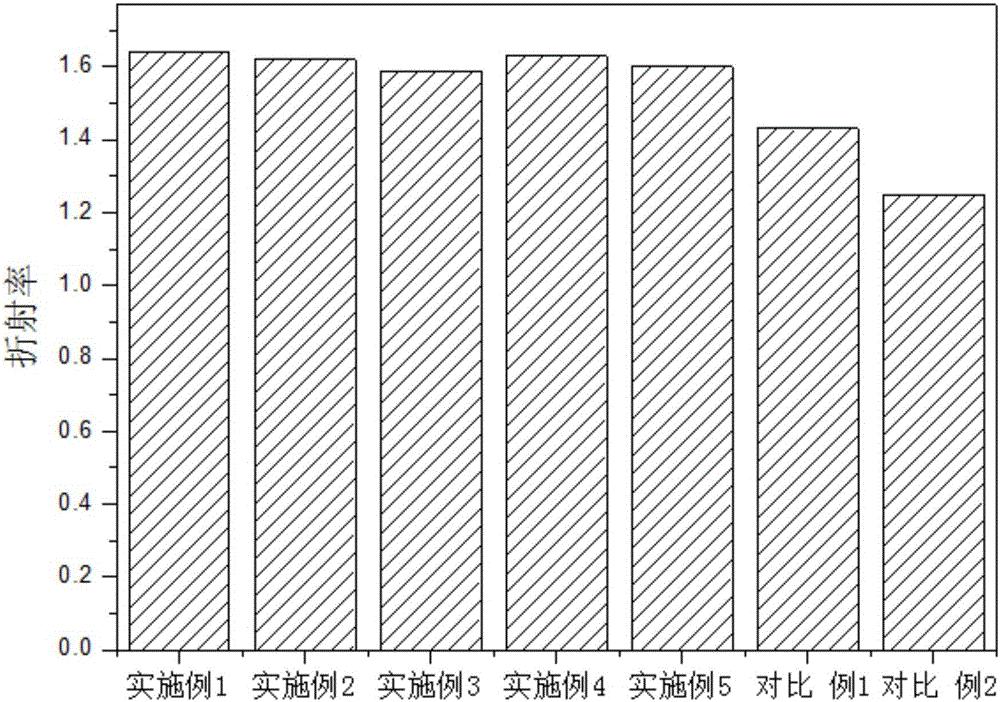

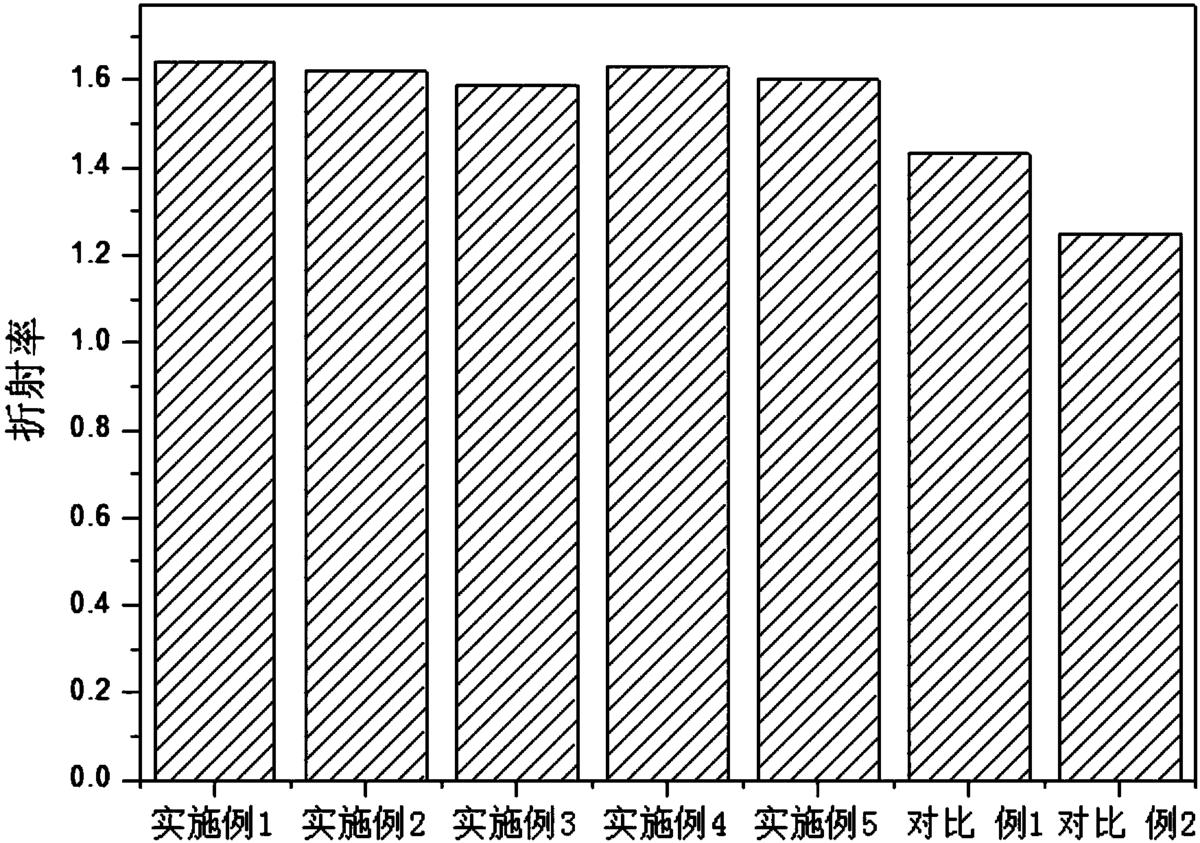

图3实施例1-5和对比例1-2制备的钛掺杂含硼硅氧烷的折射率谱图。

具体实施方式
