【中国实用新型】一种便于控制侧灯的夜钓灯

无权-未缴年费 中国

授权公告日/公开日:
2018.10.19
专利有效期:
2018.03.01-2028.03.01
技术分类:
F21:照明
转化方式:
转让
价值度指数:
56.0分
价格:
面议
1072 0

发布人

宿迁知芃智能科技有限公司

联系人桑明喆

18896524795
2603577858@qq.com
2603577858
18896524795
苏州市吴中区致能大道106号
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN201820290264.9
申请日
20180301
公开/公告号
CN207990440U
公开/公告日
20181019
申请/专利权人
[宿迁知芃智能科技有限公司]
发明/设计人
[桑明喆]
主分类号
F21S9/00
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人

摘要

本实用新型所述的一种便于控制侧灯的夜钓灯,包括主灯本体和踏板开关;所述主灯本体置于三脚架顶端;所述主灯本体前端设有照明灯,且主灯本体末端设有主灯开关和充电口;所述主灯本体侧面设有侧灯罩;所述侧灯罩内设有侧灯,且侧灯与踏板负极、踏板正极通过导线相连接;所述踏板负极、踏板正极通过导线与踏板开关内的正极、负极相连接,且两根导线被导线管包裹;所述踏板开关内设有踏板,且踏板中间设有转轴;所述踏板下设有V形弹片,且V形弹片与踏板通过螺母固定连接;所述踏板开关内设有正极与负极,且负极置于正极上方;所述负极上设有圆陶瓷,且正极上设有导电块;本实用新型所述的V形弹片作为拨动开关,结构巧妙,设计简单,将夜钓灯侧灯打开形式用脚控制,方便了钓鱼人夜间为鱼钩上饵的过程,操作便捷,使用方便。

法律状态

法律状态公告日 20230228
法律状态 专利权的终止
法律状态信息 未缴年费专利权终止
IPC(主分类):F21S 9/00
专利号:ZL2018202902649
申请日:20180301
授权公告日:20181019
终止日期:
法律状态公告日 20181019
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(4

独立权利要求数量(1

1.一种便于控制侧灯的夜钓灯,其特征在于:包括主灯本体和踏板开关;所述主灯本体 置于三脚架顶端;所述主灯本体前端设有照明灯,且主灯本体末端设有主灯开关和充电口; 所述主灯本体侧面设有侧灯罩;所述侧灯罩内设有侧灯,且侧灯与踏板负极、踏板正极通过 导线相连接;所述踏板负极、踏板正极通过导线与踏板开关内的正极、负极相连接,且两根 导线被导线管包裹;所述踏板开关内设有踏板,且踏板中间设有转轴;所述踏板下设有V形 弹片,且V形弹片与踏板通过螺母固定连接;所述踏板开关内设有正极与负极,且负极置于 正极上方;所述负极上设有圆陶瓷,且正极上设有导电块。

2.根据权利要求1所述的一种便于控制侧灯的夜钓灯,其特征在于:所述踏板下方设有 V形弹片,且以V形弹片的中间面为支点上下摆动。

3.根据权利要求1所述的一种便于控制侧灯的夜钓灯,其特征在于:所述踏板开关的前 端面为弧形面,且与踏板下压的弧度相同。

4.根据权利要求1所述的一种便于控制侧灯的夜钓灯,其特征在于:所述踏板开关内的 负极置于正极上方,负极上设有圆陶瓷,正极上设有导电块。

1.一种便于控制侧灯的夜钓灯,其特征在于:包括主灯本体和踏板开关;所述主灯本体 置于三脚架顶端;所述主灯本体前端设有照明灯,且主灯本体末端设有主灯开关和充电口; 所述主灯本体侧面设有侧灯罩;所述侧灯罩内设有侧灯,且侧灯与踏板负极、踏板正极通过 导线相连接;所述踏板负极、踏板正极通过导线与踏板开关内的正极、负极相连接,且两根 导线被导线管包裹;所述踏板开关内设有踏板,且踏板中间设有转轴;所述踏板下设有V形 弹片,且V形弹片与踏板通过螺母固定连接;所述踏板开关内设有正极与负极,且负极置于 正极上方;所述负极上设有圆陶瓷,且正极上设有导电块。 2.根据权利要求1所述的一种便于控制侧灯的夜钓灯,其特征在于:所述踏板下方设有 V形弹片,且以V形弹片的中间面为支点上下摆动。 3.根据权利要求1所述的一种便于控制侧灯的夜钓灯,其特征在于:所述踏板开关的前 端面为弧形面,且与踏板下压的弧度相同。 4.根据权利要求1所述的一种便于控制侧灯的夜钓灯,其特征在于:所述踏板开关内的 负极置于正极上方,负极上设有圆陶瓷,正极上设有导电块。

说明书

技术领域

本实用新型涉及钓鱼灯具技术领域,特别是一种便于控制侧灯的夜钓灯。

背景技术

一般来说,随着社会工作节奏加快,对于白天需要工作的垂钓爱好者来说,已经越 来越喜欢在夜晚钓鱼了,夜晚钓鱼必备的就是夜钓灯,现在的夜钓灯大灯照向河面,侧灯用 来取鱼和上鱼饵,但必须要手去按开关,很麻烦,尤其上鱼的时候更加没有的精力去控制夜 钓灯,而且为了节省用电,侧灯通常用完就关,反反复复的用手按钓鱼灯,会使钓鱼找好的 角度出现偏差,容易导致换饵,收线,上鱼视野不清。

发明内容

为解决上述问题,本实用新型提供一种便于控制侧灯的夜钓灯。

本实用新型解决其技术问题所采用的技术方案是:一种便于控制侧灯的夜钓灯, 包括主灯本体和踏板开关;所述主灯本体置于三脚架顶端;所述主灯本体前端设有照明灯, 且主灯本体末端设有主灯开关和充电口;所述主灯本体侧面设有侧灯罩;所述侧灯罩内设 有侧灯,且侧灯与踏板负极、踏板正极通过导线相连接;所述踏板负极、踏板正极通过导线 与踏板开关内的正极、负极相连接,且两根导线被导线管包裹;所述踏板开关内设有踏板, 且踏板中间设有转轴;所述踏板下设有V形弹片,且V形弹片与踏板通过螺母固定连接;所述 踏板开关内设有正极与负极,且负极置于正极上方;所述负极上设有圆陶瓷,且正极上设有 导电块。

优选的,所述踏板下方设有V形弹片,且以V形弹片的中间面为支点左右摆动。

优选的,所述踏板开关的前端面为弧形面,且与踏板下压的弧度相同。

优选的,所述踏板开关内的负极置于正极上方,负极上设有圆陶瓷,正极上设有导 电块。

本实用新型的有益效果是:V形弹片作为拨动开关,结构巧妙,设计简单,将夜钓灯 侧灯打开形式用脚控制,方便了钓鱼人夜间为鱼钩上饵的过程,操作便捷,使用方便。

附图说明

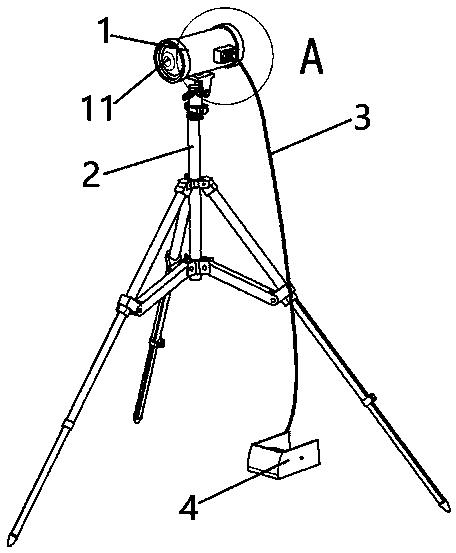

图1为本实用新型所述的一种便于控制侧灯的夜钓灯的第一角度视图。

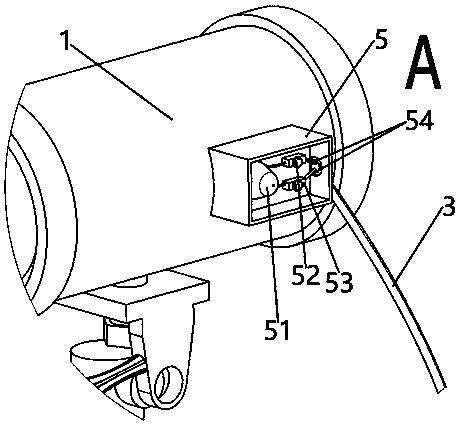

图2为图1的A部放大图。

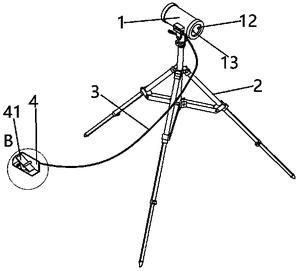

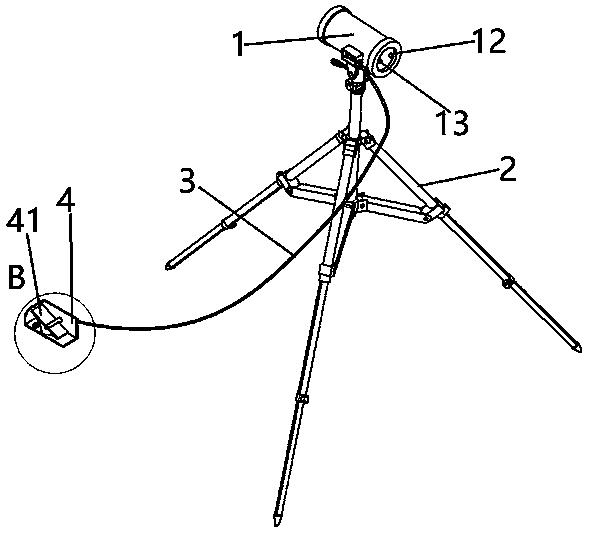

图3为本实用新型所述的一种便于控制侧灯的夜钓灯的第二角度视图。

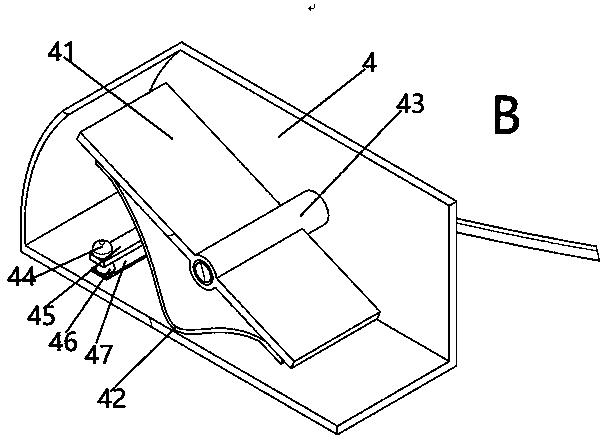

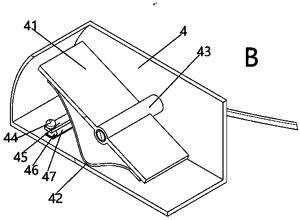

图4为图3的B部放大图。

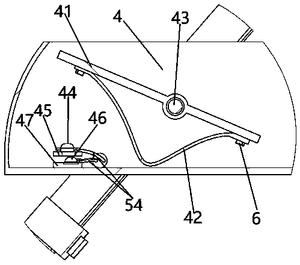

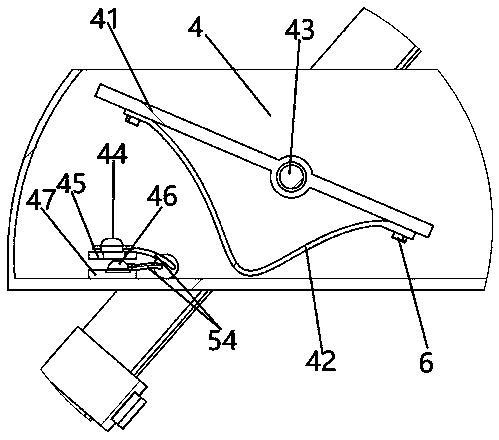

图5为本实用新型所述的一种便于控制侧灯的夜钓灯的脚踏板开关的剖视图。

图中:1、主灯;11、照明灯;12、主灯开关;13、充电口;2、三脚架;3、导线管;4、踏板 开关;41、踏板;42、V形弹片;43、转轴;44、圆陶瓷;45、负极;46、导电块:47、正极;5、侧灯罩; 51、侧灯;52、踏板负极;53、踏板正极;54、导线;6、螺母。

具体实施方式

为使本实用新型的技术方案更加清楚明白,下面结合附图具体实施例对本实用新 型作进一步说明。

如图1所示,本实用新型所述的一种便于控制侧灯的夜钓灯,包括主灯1本体和踏 板开关4;所述主灯1本体置于三脚架2顶端;所述主灯1本体前端设有照明灯11,且主灯1本 体末端设有主灯开关12和充电口13;所述主灯1本体侧面设有侧灯罩5;所述侧灯罩5内设有 侧灯51,且侧灯51与踏板负极52、踏板正极53通过导线51相连接;所述踏板负极52、踏板正 极53通过导线54与踏板开关4内的正极47、负极45相连接,且两根导线54被导线管3包裹;所 述踏板开关4内设有踏板41,且踏板41中间设有转轴43;所述踏板下41设有V形弹片42,且V 形弹片42与踏板41通过螺母6固定连接;所述踏板开关4内设有正极47与负极45,且负极45 置于正极47上方;所述负极45上设有圆陶瓷44,且正极47上设有导电块46。

使用时,打开三脚架2找好角度放下装置,打开主灯1,照明灯11照向河面,钓到鱼 或需要换鱼饵时,脚踩下踏板41,V形弹片42左边被压下,碰触到圆陶瓷44,压下负极45,使 正极47上的导电块46与负极45触碰产生电流,电流通过导线54传输到踏板负极52与踏板正 极53,侧灯51亮;鱼钩上饵后,用脚尖踩向踏板41的另一端,踏板41绕转轴43转动,V形弹片 42右边被压下,负极45与正极47分离,侧灯51熄灭。

以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不 局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用 新型的技术方案及其发明构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之 内。
