【中国实用新型】一种QSFP-DD高速信号电连接器

有权-审定授权 中国

授权公告日/公开日:
2019.01.08
专利有效期:
2018.06.12-2028.06.12
技术分类:
H01:基本电气元件
转化方式:
转让
价值度指数:
63.0分
价格:
¥11605.00
1519 0

发布人

东莞铭同精密电子有限公司

联系人赖颖珊

+8613559778745
453560128@qq.com
广东省东莞市石排镇
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN201820911073.X
申请日
20180612
公开/公告号
CN208352579U
公开/公告日
20190108
申请/专利权人
[东莞铭普光磁股份有限公司]
发明/设计人
[李志深, 张凯, 王艳红]
主分类号
H01/R13405
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
广东(44)
颁证日
G06T1/00
代理人
[陈志海, 李海建]

摘要

本实用新型公开了一种QSFP?DD高速信号电连接器,通过把导电端子注塑成型在绝缘块内,并在绝缘块与绝缘本体胶芯之间设置定位准确的配合结构(如绝缘块的顶部与绝缘本体胶芯之间,及相邻绝缘块之间),更好把端子固定住,从而确保端子具有一个良好的焊锡脚位置,保证高速传输特性的同时继而提升连接器的产品质量,保证高速信号传输稳定性,实现导入自动化生产可制造性。

法律状态

法律状态公告日 20200904
法律状态 专利申请权、专利权的转移
法律状态信息 专利权的转移
IPC(主分类):H01R 13/405
专利号:ZL201820911073X
登记生效日:20200818
变更事项:专利权人
变更前权利人:东莞铭普光磁股份有限公司
变更后权利人:东莞铭同精密电子有限公司
变更事项:地址
变更前权利人:523343 广东省东莞市石排镇庙边王沙迳村中九路
变更后权利人:523000 广东省东莞市石排镇庙边王石岗路22号
法律状态公告日 20190108
法律状态 授权
法律状态信息 授权
事务数据公告日 20200904
事务数据类型 专利申请权、专利权的转移
转让详情 专利权的转移
IPC(主分类):H01R 13/405
专利号:ZL201820911073X
登记生效日:20200818
变更事项:专利权人
变更前权利人:东莞铭普光磁股份有限公司
变更后权利人:东莞铭同精密电子有限公司
变更事项:地址
变更前权利人:523343 广东省东莞市石排镇庙边王沙迳村中九路
变更后权利人:523000 广东省东莞市石排镇庙边王石岗路22号
暂无数据

权利要求

权利要求数量(10

独立权利要求数量(1

1.一种QSFP-DD高速信号电连接器,包括绝缘本体胶芯(1)及组装于其内的导电端子模块,所述导电端子模块包括多个在横向上堆叠的分模块;其特征在于,若干个所述分模块的绝缘块的顶部设置有第一定位结构,所述绝缘本体胶芯(1)具有与所述第一定位结构配合的第二定位结构。

2.根据权利要求1所述的QSFP-DD高速信号电连接器,其特征在于,所述第一定位结构和所述第二定位结构的其中一个为定位凸起,另一个为沿前后方向设置、与所述定位凸起滑动配合的定位凹槽。

3.根据权利要求2所述的QSFP-DD高速信号电连接器,其特征在于,所述第一定位结构为燕尾槽(34),所述第二定位结构为绝缘胶体槽位(13)。

4.根据权利要求1所述的QSFP-DD高速信号电连接器,其特征在于,每个所述分模块的绝缘块的顶部均设置有所述第一定位结构。

5.根据权利要求1-4任意一项所述的QSFP-DD高速信号电连接器,其特征在于,所述分模块包括相邻堆叠的第一模块(2)和第二模块(3),所述第一模块(2)的绝缘块具有定位柱位,所述第二模块(3)的绝缘块具有与所述定位柱位配合的定位柱孔。

6.根据权利要求5所述的QSFP-DD高速信号电连接器,其特征在于,所述定位柱位包括分别设置在所述第一模块(2)绝缘块左右两侧的第一柱位(21)和第二柱位(22);所述定位柱孔包括与所述第一柱位(21)配合的第一柱孔(31),和与所述第二柱位(22)配合的第二柱孔(32);相邻两个所述第一模块(2)之间设置有所述第二模块(3)。

7.根据权利要求6所述的QSFP-DD高速信号电连接器,其特征在于,所述第一柱位(21)和所述第二柱位(22)在所述第一模块(2)绝缘块左右两侧错位设置。

8.根据权利要求6所述的QSFP-DD高速信号电连接器,其特征在于,所述第一模块(2)位于所述导电端子模块的最外侧,所述绝缘本体胶芯(1)具有与所述定位柱位配合的第三定位结构。

9.根据权利要求8所述的QSFP-DD高速信号电连接器,其特征在于,所述第三定位结构包括设置在所述绝缘本体胶芯(1)侧壁内侧的滑槽,和开设于所述滑槽末端的防退孔位,且所述防退孔位的深度大于所述滑槽的深度。

10.根据权利要求1所述的QSFP-DD高速信号电连接器,其特征在于,若干个所述分模块的绝缘块上开设有叠装定位孔。

1.一种QSFP-DD高速信号电连接器,包括绝缘本体胶芯(1)及组装于其内的导电端子模块,所述导电端子模块包括多个在横向上堆叠的分模块;其特征在于,若干个所述分模块的绝缘块的顶部设置有第一定位结构,所述绝缘本体胶芯(1)具有与所述第一定位结构配合的第二定位结构。 2.根据权利要求1所述的QSFP-DD高速信号电连接器,其特征在于,所述第一定位结构和所述第二定位结构的其中一个为定位凸起,另一个为沿前后方向设置、与所述定位凸起滑动配合的定位凹槽。 3.根据权利要求2所述的QSFP-DD高速信号电连接器,其特征在于,所述第一定位结构为燕尾槽(34),所述第二定位结构为绝缘胶体槽位(13)。 4.根据权利要求1所述的QSFP-DD高速信号电连接器,其特征在于,每个所述分模块的绝缘块的顶部均设置有所述第一定位结构。 5.根据权利要求1-4任意一项所述的QSFP-DD高速信号电连接器,其特征在于,所述分模块包括相邻堆叠的第一模块(2)和第二模块(3),所述第一模块(2)的绝缘块具有定位柱位,所述第二模块(3)的绝缘块具有与所述定位柱位配合的定位柱孔。 6.根据权利要求5所述的QSFP-DD高速信号电连接器,其特征在于,所述定位柱位包括分别设置在所述第一模块(2)绝缘块左右两侧的第一柱位(21)和第二柱位(22);所述定位柱孔包括与所述第一柱位(21)配合的第一柱孔(31),和与所述第二柱位(22)配合的第二柱孔(32);相邻两个所述第一模块(2)之间设置有所述第二模块(3)。 7.根据权利要求6所述的QSFP-DD高速信号电连接器,其特征在于,所述第一柱位(21)和所述第二柱位(22)在所述第一模块(2)绝缘块左右两侧错位设置。 8.根据权利要求6所述的QSFP-DD高速信号电连接器,其特征在于,所述第一模块(2)位于所述导电端子模块的最外侧,所述绝缘本体胶芯(1)具有与所述定位柱位配合的第三定位结构。 9.根据权利要求8所述的QSFP-DD高速信号电连接器,其特征在于,所述第三定位结构包括设置在所述绝缘本体胶芯(1)侧壁内侧的滑槽,和开设于所述滑槽末端的防退孔位,且所述防退孔位的深度大于所述滑槽的深度。 10.根据权利要求1所述的QSFP-DD高速信号电连接器,其特征在于,若干个所述分模块的绝缘块上开设有叠装定位孔。

说明书

技术领域

本实用新型涉及光模块类QSFP-DD电连接器技术领域,特别涉及一种QSFP-DD高速信号电连接器。

背景技术

QSFP,全称Quad Small Form-factor Pluggable,小型可插拔光模块,目前QSFP28光模块有四个电通道,每通道运行速率为10Gbps或25Gbps,支持40G和100G以太网应用。

而全新产品QSFP-DD电连接器将通道数增加到八个,通过NRZ调制使每通道运行速率上达25Gbps或通过PAM4调制每通道运行速率上达50Gbps,从而支持200Gbps或400Gbps。主要用途有:交换机,路由器,主机适配器总线;企业存储;高密度、高速的I/O;多通道互连。该方案尤其适用于高流量处理系统,这些系统最典型的应用领域包括数据中心、网络连接、以及高性能计算。

针对QSFP-DD电连接器具有高密度小空间、Pin脚较多的结构特点,如何提高焊脚品质,成为本领域技术人员亟待解决的重要技术问题。

发明内容

有鉴于此,本实用新型提供了一种QSFP-DD高速信号电连接器,能够保证产品高性能传输特性及焊脚品质并减少组装步骤,降低人工成本,是一种更可靠、制造可生产性的结构。

为实现上述目的,本实用新型提供如下技术方案:

一种QSFP-DD高速信号电连接器,包括绝缘本体胶芯及组装于其内的导电端子模块,所述导电端子模块包括多个在横向上堆叠的分模块;若干个所述分模块的绝缘块的顶部设置有第一定位结构,所述绝缘本体胶芯具有与所述第一定位结构配合的第二定位结构。

优选的,所述第一定位结构和所述第二定位结构的其中一个为定位凸起,另一个为沿前后方向设置、与所述定位凸起滑动配合的定位凹槽。

优选的,所述第一定位结构为燕尾槽,所述第二定位结构为绝缘胶体槽位。

优选的,每个所述分模块的绝缘块的顶部均设置有所述第一定位结构。

优选的,所述分模块包括相邻堆叠的第一模块和第二模块,所述第一模块的绝缘块具有定位柱位,所述第二模块的绝缘块具有与所述定位柱位配合的定位柱孔。

优选的,所述定位柱位包括分别设置在所述第一模块绝缘块左右两侧的第一柱位和第二柱位;所述定位柱孔包括与所述第一柱位配合的第一柱孔,和与所述第二柱位配合的第二柱孔;相邻两个所述第一模块之间设置有所述第二模块。

优选的,所述第一柱位和所述第二柱位在所述第一模块绝缘块左右两侧错位设置。

优选的,其特征在于,所述第一模块位于所述导电端子模块的最外侧,所述绝缘本体胶芯具有与所述定位柱位配合的第三定位结构。

优选的,所述第三定位结构包括设置在所述绝缘本体胶芯侧壁内侧的滑槽,和开设于所述滑槽末端的防退孔位,且所述防退孔位的深度大于所述滑槽的深度。

优选的,若干个所述分模块的绝缘块上开设有叠装定位孔。

从上述的技术方案可以看出,本实用新型提供的QSFP-DD高速信号电连接器,通过把导电端子注塑成型在绝缘块内,并在绝缘块与绝缘本体胶芯之间设置定位准确的配合结构,更好把端子固定住,从而确保端子具有一个良好的焊锡位置,保证高速传输特性的同时继而提升连接器的产品质量,保证高速信号传输稳定性,实现导入自动化生产可制造性。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

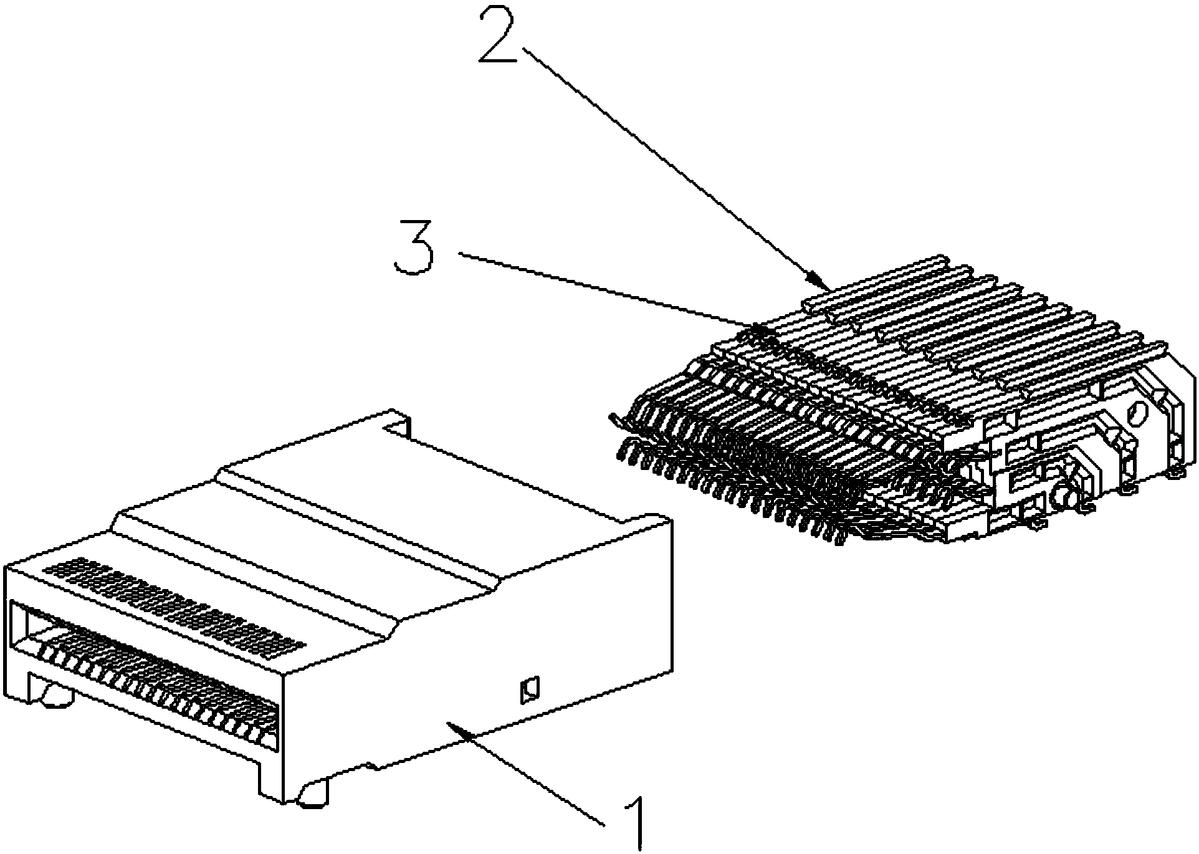

图1为本实用新型实施例提供的QSFP-DD高速信号电连接器的爆炸示意图;

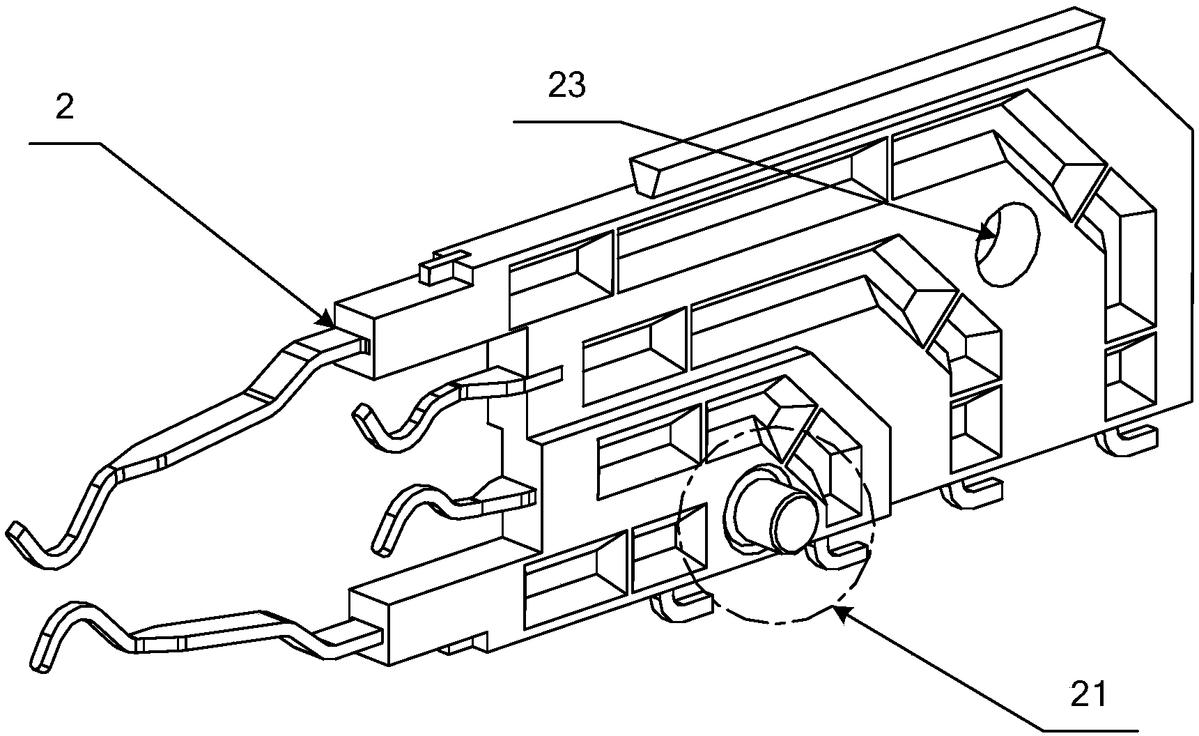

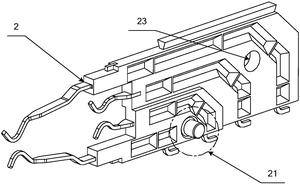

图2为本实用新型实施例提供的第一模块的立体结构示意图;

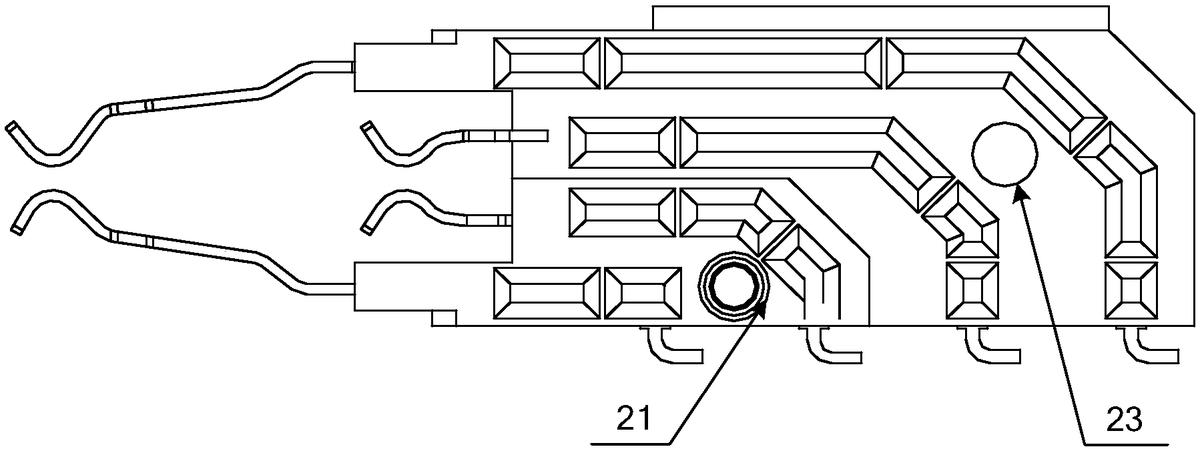

图3为本实用新型实施例提供的第一模块的侧面结构示意图;

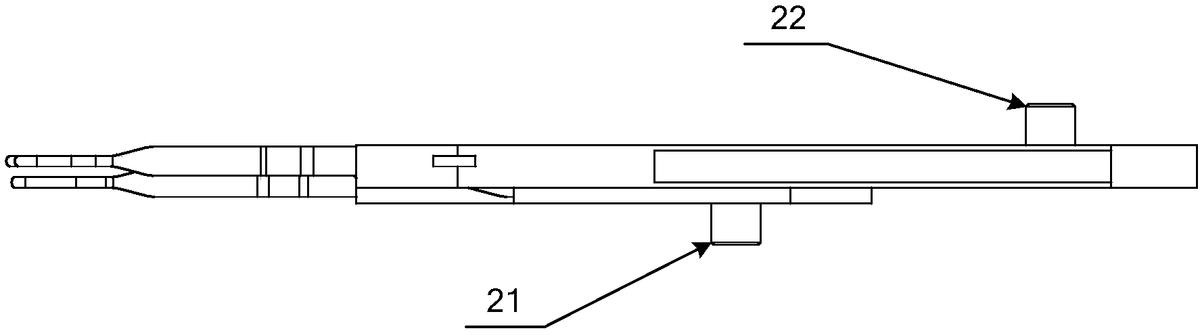

图4为本实用新型实施例提供的第一模块的正面结构示意图;

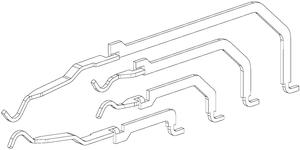

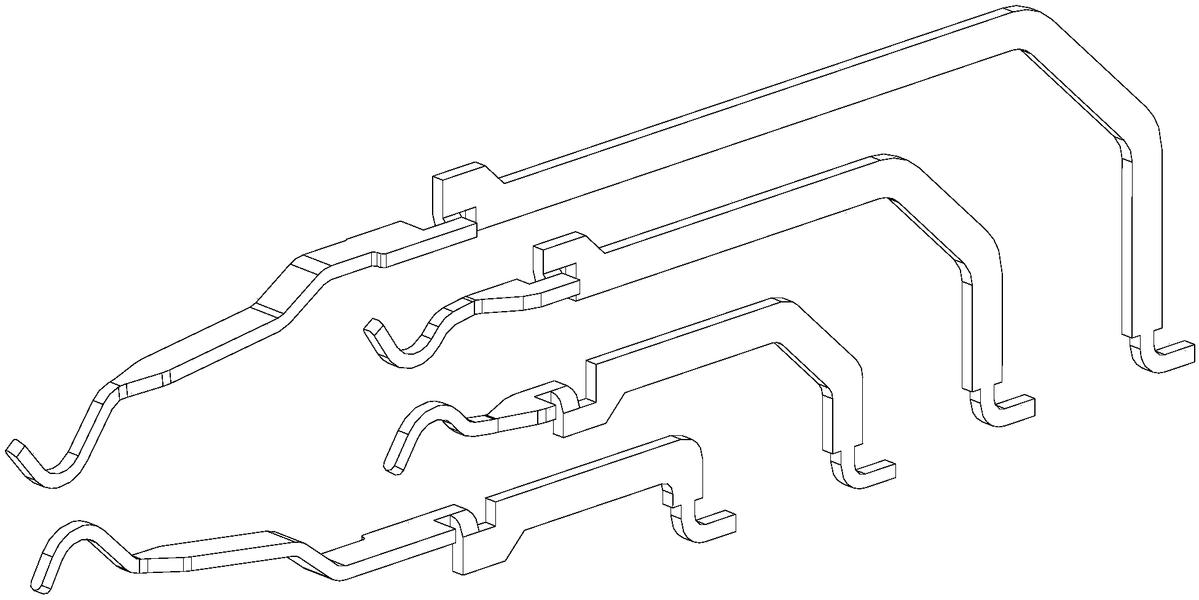

图5为本实用新型实施例提供的第一模块中导电端子的立体结构示意图;

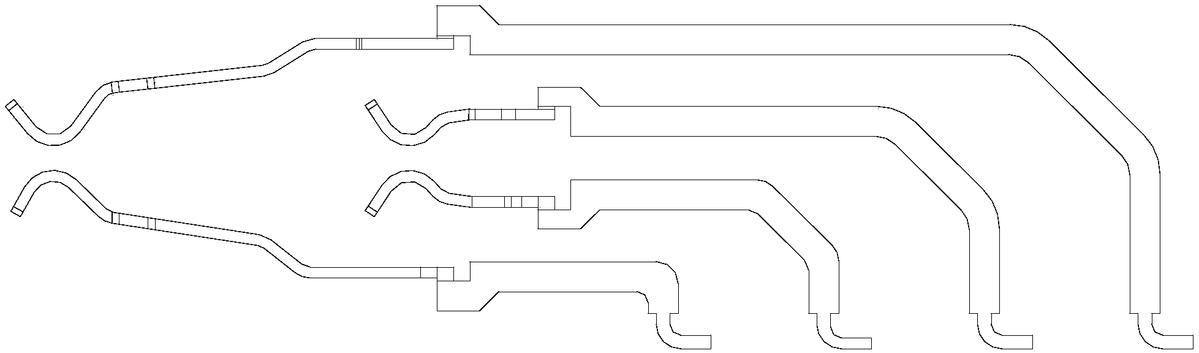

图6为本实用新型实施例提供的第一模块中导电端子的侧面结构示意图;

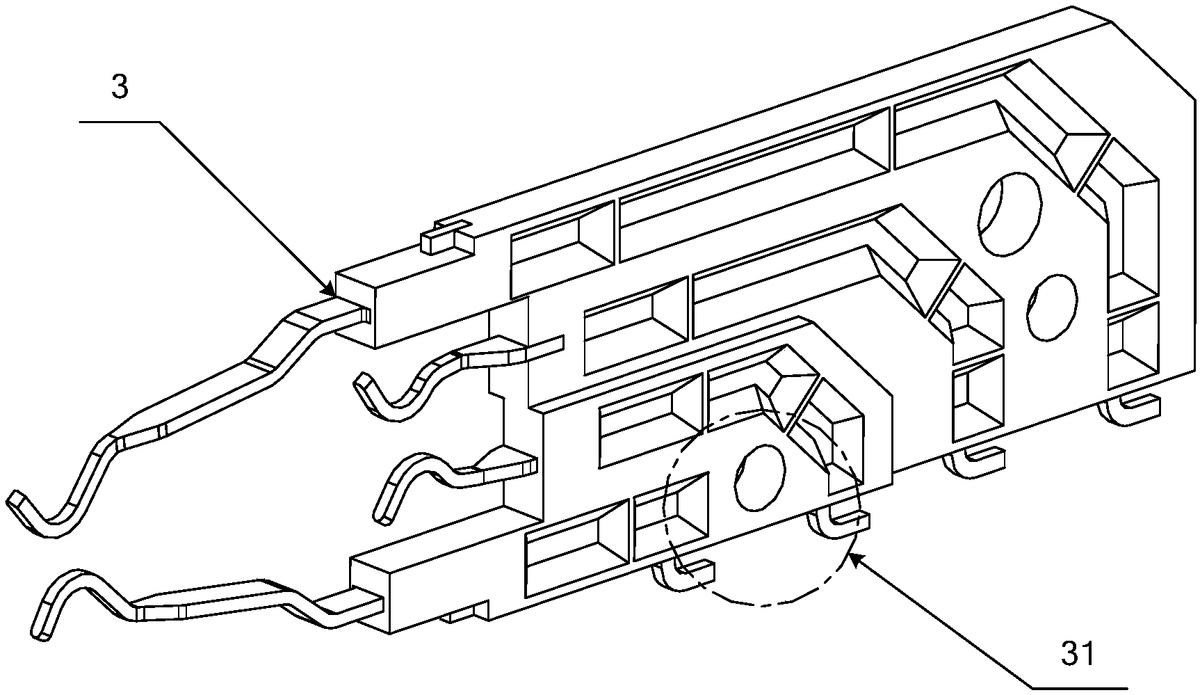

图7为本实用新型实施例提供的第二模块的立体结构示意图;

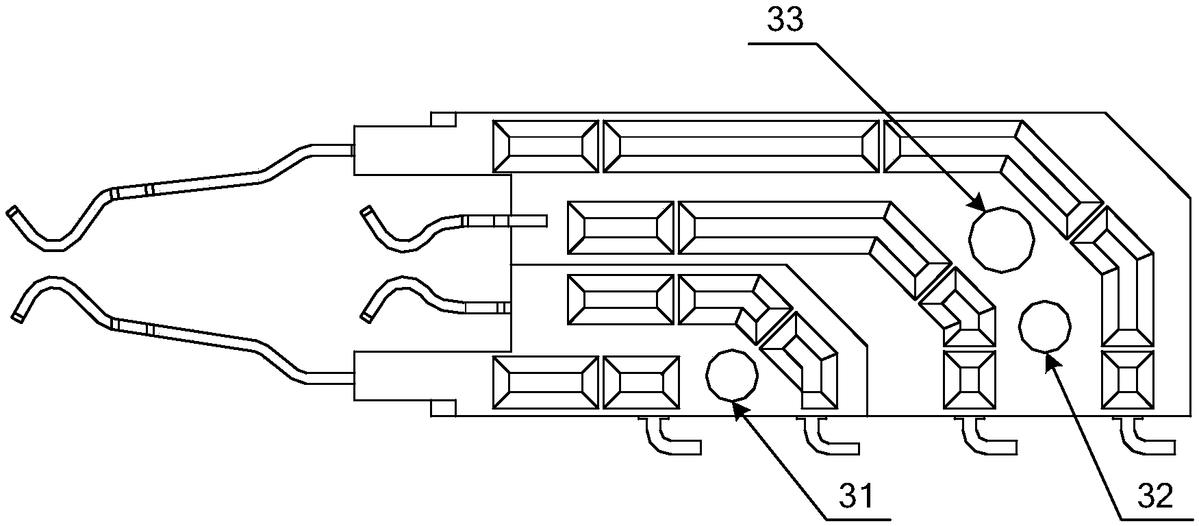

图8为本实用新型实施例提供的第二模块的侧面结构示意图;

图9为本实用新型实施例提供的第二模块的正面结构示意图;

图10为本实用新型实施例提供的第一模块和第二模块组装后与绝缘本体胶芯的装配关系立体结构示意图;

图11为本实用新型实施例提供的导电端子模块的仰视结构示意图;

图12为本实用新型实施例提供的QSFP-DD高速信号电连接器的装配状态图;

图13为本实用新型实施例提供的第一模块和第二模块组装后与绝缘本体胶芯的装配关系俯视结构示意图。

其中,1为绝缘本体胶芯,11为第一防退孔位,12为第二防退孔位,13为绝缘胶体槽位;

2为第一模块,21为第一柱位,22为第二柱位,23为第一定位孔;

3为第二模块,31为第一柱孔,32为第二柱孔,33为第二定位孔,34为燕尾槽。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

本实用新型实施例提供的QSFP-DD高速信号电连接器,包括绝缘本体胶芯1及组装于其内的导电端子模块,该导电端子模块包括多个在横向上堆叠的分模块;每个分模块均包括导电端子及注塑成型于其上的绝缘块;

若干个分模块的绝缘块的顶部设置有第一定位结构,绝缘本体胶芯1具有与第一定位结构配合的第二定位结构,其结构可以参照图1和图10所示。可以理解的是,本方案中所讲的“横向”和“顶部”的方向位置概念都是基于相对绝缘本体胶芯1结构而言,后文的方位概念同理。

从上述的技术方案可以看出,本实用新型实施例提供的QSFP-DD高速信号电连接器,通过把导电端子注塑成型在绝缘块内,并在绝缘块的顶部与绝缘本体胶芯之间设置定位配合结构,更好把端子固定住,从而确保端子具有一个良好的焊锡脚位置,保证高速传输特性的同时继而提升连接器的产品质量,保证高速信号传输稳定性,实现导入自动化生产可制造性。

作为优选,第一定位结构和第二定位结构的其中一个为定位凸起,另一个为沿前后方向设置、与定位凸起滑动配合的定位凹槽,以便于装配和实现良好定位。

在本实施例中,第一定位结构为燕尾槽34,第二定位结构为绝缘胶体槽位13,其结构可以参照图10所示,定位精度更高,稳定更好。当然,第一、第二定位结构还可以采用其他结构,在此不再赘述。

为了进一步优化上述的技术方案,每个分模块的绝缘块的顶部均设置有第一定位结构,绝缘本体胶芯1具有与各个第一定位结构配合一一对应的第二定位结构,以实现更好的定位效果,保证产品SMT焊脚面平面度。

本实用新型实施例提供的QSFP-DD高速信号电连接器,包括绝缘本体胶芯1及组装于其内的导电端子模块,该导电端子模块包括多个在横向上堆叠的分模块;该分模块包括相邻堆叠的第一模块2和第二模块3,第一模块2的绝缘块具有定位柱位,第二模块3的绝缘块具有与定位柱位配合的定位柱孔。

从上述的技术方案可以看出,本实用新型实施例提供的QSFP-DD高速信号电连接器,通过把导电端子注塑成型在绝缘块内,并在相邻绝缘块之间设置定位配合结构,更好把端子固定住,从而确保端子具有一个良好的焊锡脚位置,保证高速传输特性的同时继而提升连接器的产品质量,保证高速信号传输稳定性,实现导入自动化生产可制造性。

作为优选,定位柱位包括分别设置在第一模块2绝缘块左右两侧的第一柱位21和第二柱位22,其结构可以参照图2-图4所示;

定位柱孔包括与第一柱位21配合的第一柱孔31,和与第二柱位22配合的第二柱孔32,其结构可以参照图7-图9所示;

相邻两个第一模块2之间设置有第二模块3。通过如此设计,第一模块2叠装1PCS,然后叠装第二模块3,重复依次步骤即可完成导电端子模块的组装。

为了进一步优化上述的技术方案,第一柱位21和第二柱位22在第一模块2绝缘块左右两侧错位设置,相应的第一柱孔31和第二柱孔32在第二模块3绝缘块左右两侧错位设置,以提高定位效果,其结构可以参照图3、图9-图11所示,该错位可以包括在高度和前后方向两个维度上。

具体的,定位柱位的长度不大于定位柱孔的深度,优选为小于,这样在组合的时候,避免柱位过高,叠装后无法紧贴的情况。定位柱孔优选为通孔。

在本实施例中,第一模块2位于导电端子模块的最外侧,绝缘本体胶芯1具有与定位柱位配合的第三定位结构。最外侧第一模块2一侧定位柱位与第二模块3配合,另一侧与绝缘本体胶芯1配合。此设置的好处在于,当导电端子模块叠装成一整体后,边上有柱位与绝缘本体胶芯1配合卡构,则最外侧第一模块2的定位柱位除了与第二模块3配合外,还能够与绝缘本体胶芯1配合,充分利用两侧定位柱位的结构特点,无需再为两种配合单独设计,结构精简,降低成本。如图11所示,左右边上的均为第一模块2,两边各有一柱位。

作为优选,第三定位结构包括设置在绝缘本体胶芯1侧壁内侧的滑槽,和开设于滑槽末端(即远离其进口的一端)的防退孔位,且防退孔位的深度大于滑槽的深度,以达到防退位的效果,其结构可以参照图10所示,11为第一防退孔位,12为第二防退孔位。

为了进一步优化上述的技术方案,若干个分模块的绝缘块上开设有叠装定位孔,以便于自动化在叠装过程中的零件定位。其结构可以参照图2、图4、图7和图9所示,23为第一定位孔,33为第二定位孔。

下面结合具体实施例对本方案自动化组装流程作进一步介绍:

第1步:第一模块和第二模块进行叠装;

叠装方式:第一模块叠装1PCS,然后叠装第二模块,重复依次步骤(其中第一模块需叠装10PCS,第二模块需叠装9PCS);

第2步:完成后组装到绝缘胶体内利用扣位固定(图13)。

综上所述,本实用新型目的就是针对QSFP-DD单通道传输速率25Gpbs单层电连接器,结构高密度小空间,Pin脚较多,为了保证产品高性能传输特性及焊脚品质并减少组装步骤,降低人工成本,提供了一种更可靠,制造可生产性的结构。本方案有益效果是:1.通过把导电端子Molding在绝缘体内,更好把端子固定住,从而确保端子具有一个良好的焊锡位置,保证高速传输特性的同时继而提升连接器的产品质量;2.高速信号传输稳定性;3.导入自动化生产可制造性。

本说明书中各个实施例采用递进的方式描述,每个实施例重点说明的都是与其他实施例的不同之处,各个实施例之间相同相似部分互相参见即可。

对所公开的实施例的上述说明,使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的,本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下,在其它实施例中实现。因此,本实用新型将不会被限制于本文所示的这些实施例,而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
