本实用新型涉及农用工具技术领域，特别是一种花生点种装置。

一般来说，在我国，花生是最常见的农作物之一，也是农民生活的经济来源案之 一；花生可以做成各种菜，无论是爆炒，清蒸，还是红烧都可以放花生进去，味美且有营养， 但花生的种植确是一件挺麻烦的事，需要人长时间的蹲着，一个一个的去种花生，长时间的 蹲姿使人的腰间受损，且用时长，效率低；现在市场上虽然有花生点种装置，但体积较大内 体零件较多，故障效率高，需要经常的维护，操作复杂，给农户造成损失。

为解决上述问题，本实用新型提供一种花生点种装置。

本实用新型解决其技术问题所采用的技术方案是：一种花生点种装置，包括点种 箱主体和点种管；所述点种箱主体上设有扇形槽和连杆块，且扇形槽内设有与之相贴合的 扇形滑块，且扇形滑块顶端设有载物口；所述扇形滑块上设有半圆块，且半圆块内设有半圆 槽；所述半圆块与摆杆前端通过转轴连接，且摆杆前端置于半圆槽内，且摆杆末端与点种箱 主体通过转轴连接；所述摆杆与摇杆前端通过六角螺母连接，且摇杆末端与连杆右端通过 铰链连接；所述连杆左端与曲柄末端通过铰链连接，且连杆与连杆块通过销轴连接；所述曲 柄顶端设有滑块，且滑块与移动杆固定连接，且移动杆与滑块之间夹角处设有加强筋；所述 点种箱主体左侧设有拎杆块与固定块，且拎杆块与固定块内设有拎杆；所述固定块上设有 固定块支架；所述拎杆顶端设有把手，且拎杆末端设有挡块；所述拎杆侧边设有防偏滑道， 且拎杆中下方设有横槽；所述移动杆穿过固定块支架，且移动杆前端置于横槽内；所述点种 管穿过点种箱主体右壁，且点种管有一节置于点种箱主体内。

优选的，所述拎杆侧边设有防偏滑道，且防偏滑道与拎杆块、固定块相配合，防止 拎杆移动错位。

优选的，所述拎杆中下方设有横槽，且移动杆前端嵌入横槽内。

优选的，所述曲柄顶端设有滑块，且滑块为阶梯状。

优选的，所述移动杆与滑块之间夹角处设有加强筋，且加强筋具有支撑作用。

优选的，所述点种箱的扇形槽内设有扇形滑块，且扇形滑块与扇形槽相贴附，保证 种子的完整。

优选的，所述扇形滑块摆动到终点时，半圆块的台阶与点种箱上的台阶相贴附。

优选的，所述扇形滑块顶端设有载物口，且载物口内设有左高右低的斜坡。

优选的，所述装置运用了连杆机构。

本实用新型的有益效果是：通过滑块以及曲柄将竖直运动改为旋转运动，实现了 花生果的递送动作，扇形滑块旋转递送花生种，保证花生种种植的完整性，该装置操作简 单，有效利用该装置自重实现花生种点种过程，节省人力，使用方便。

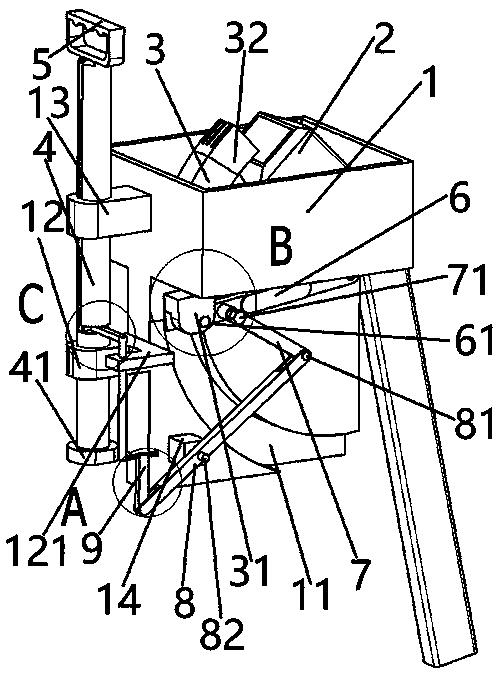

图1为本实用新型所述的一种花生点种装置的整体视图。

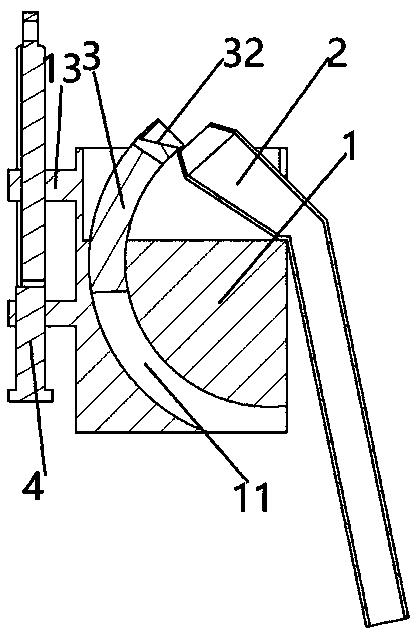

图2为本实用新型所述的一种花生点种装置的全剖视图。

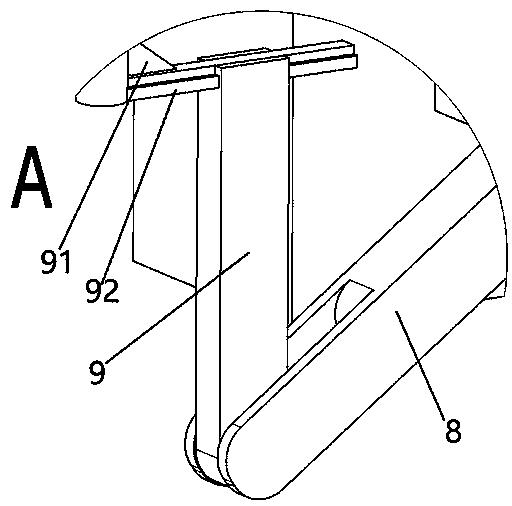

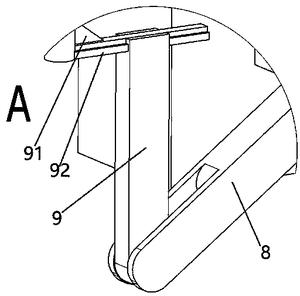

图3为图1的A部放大图。

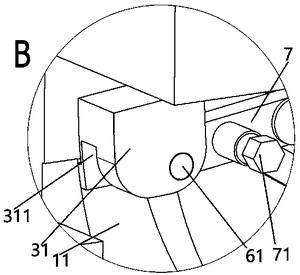

图4为图1的B部放大图。

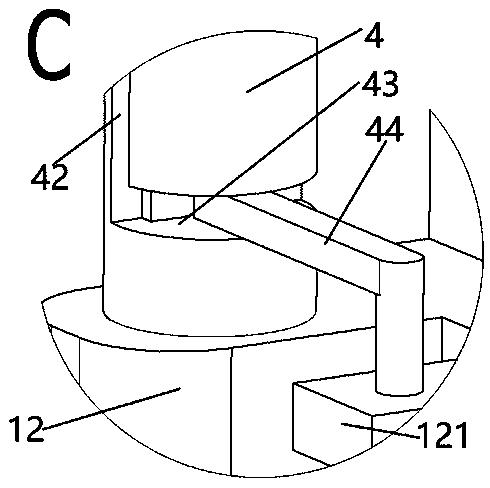

图5为图1的C部放大图。

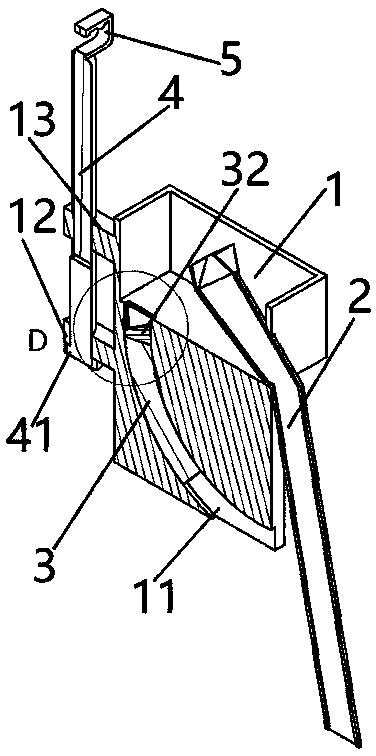

图6为本实用新型所述的一种花生点种装置的整体剖视图。

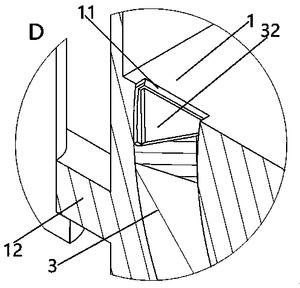

图7为图6的D部放大图。

图中：1、点种箱；11、扇形槽；12、固定块；121、固定块支架；13、拎杆块；14、连杆块； 2、点种管；3、扇形滑块；31、半圆块；311、半圆槽；32、载物口；4、拎杆；41、挡块；42、防偏滑 道；43、横槽；44、移动杆；5、把手；6、摆杆；61、转轴；7、摇杆；71、六角螺母；8、连杆；81、铰链； 82、销轴；9、曲柄；91、加强筋；92、横条。

为使本实用新型的技术方案更加清楚明白，下面结合附图具体实施例对本实用新 型作进一步说明。

如图1所示，本实用新型所述的一种花生点种装置，包括点种箱1主体和点种管2； 所述点种箱1主体上设有扇形槽11和连杆块14，且扇形槽11内设有与之相贴合的扇形滑块 3，且扇形滑块3顶端设有载物口32；所述扇形滑块3上设有半圆块31，且半圆块31内设有半 圆槽311；所述半圆块31与摆杆6前端通过转轴61连接，且摆杆6前端置于半圆槽311内，且摆 杆3末端与点种箱1主体通过转轴61连接；所述摆杆3与摇杆7前端通过六角螺母71连接，且 摇杆7末端与连杆8右端通过铰链81连接；所述连杆8左端与曲柄9末端通过铰链81连接，且 连杆8与连杆块14通过销轴82连接；所述曲柄9顶端设有滑块92，且滑块92与移动杆44固定 连接，且移动杆44与滑块92之间夹角处设有加强筋91；所述点种箱1主体左侧设有拎杆块13 与固定块12，且拎杆块13与固定块12内设有拎杆4；所述固定块12上设有固定块支架121；所 述拎杆4顶端设有把手5，且拎杆4末端设有挡块41；所述拎杆4侧边设有防偏滑道42，且拎杆 4中下方设有横槽43；所述移动杆44穿过固定块支架121，且移动杆44前端置于横槽43内；所 述点种管2穿过点种箱1主体右壁，且点种管2有一节置于点种箱1主体内。

使用时，将花生种倒进点种箱1内，握住把手5拎起装置，拎杆4被拉起，挡块41与固 定块12接触，移动杆44与曲柄9向上直线移动，连杆8顺时针摆动，摇杆7跟着连杆8的右端向 下移动，摇杆7拉着摆杆6向下摆动，半圆块31跟着摆杆6的轨迹移动，扇形滑块3随着半圆块 31在扇形槽11内向下滑动；点种管2与地面接触，向下压拎杆4，移动杆44与曲柄9向下直线 移动，连杆8逆时针摆动，摇杆7跟着连杆8的右端向上移动，摇杆7推着摆杆8向上摆动，半圆 块31跟着摆杆6的轨迹移动，扇形滑块3随着半圆块31在扇形槽11内向上滑动，花生种落入 载物口32内，当半圆块31的台阶与点种箱1上的台阶相贴附时，载物口32内的花生种落入点 种管2内，从点种管2内滑入土里。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不 局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用 新型的技术方案及其发明构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之 内。
