本实用新型涉及一种安装体系，更具体地说，涉及一种装配式结构的滑移安装体 系。

随着现代工业技术的发展，装配式建筑开始引起人们的兴趣，装配式建筑具有工 期短、耗能低、绿色环保等优点，且装配式建筑能够进行标准化生产、产业化施工，可以节省 材料，减少浪费，且能够提高建筑物的质量，非常方便、快捷，装配式建筑已成为建筑业发展 的趋势。建筑的部分或全部构件在工厂预制完成，然后运输到施工现场，将构件通过可靠的 连接方式组装而建成的建筑，称为预制装配式建筑。

装配式建筑常常涉及到预制剪力墙、预制梁、预制楼板、预制钢管柱等结构之间的 连接，目前，几个结构之间应用最广泛的是采用灌浆钢套筒连接，该种连接结构虽然能够完 成预制剪力墙、预制梁、预制楼板、预制钢管柱等结构之间的连接，但是，该种连接结构施工 过程复杂，对工人师傅的工艺水平要求较高，将预制剪力墙、预制梁、预制楼板、预制钢管柱 等结构分别使用灌浆钢套筒进行连接操作也非常繁琐，且在施工过程中，工人极易偷工减 料，直接用砂浆将套筒出浆口抹平造成灌浆饱满的假象，导致灌浆套筒连接节点质量差，使 得预制剪力墙、预制梁、预制楼板、预制钢管柱等结构连接形成的结构体系不能达到设计的 承载要求，造成严重的安全隐患。

1.实用新型要解决的技术问题

本实用新型的目的在于克服现有的装配式结构施工难度大的不足，提供一种装配 式结构的滑移安装体系，采用本实用新型的技术方案，预制梁、预制楼板、预制剪力墙和预 制钢管柱连接方便，操作简单，大大简化了施工工艺，降低了施工成本，同时，该安装体系各 结构之间连接可靠，连接节点质量高。

2.技术方案

为达到上述目的，本实用新型提供的技术方案为：

本实用新型的一种装配式结构的滑移安装体系，包括预制梁、预制楼板、预制剪力 墙和预制钢管柱，所述的预制钢管柱包括钢管和混凝土，所述的钢管沿自身高度方向设有 缺口，所述的缺口从钢管的顶部贯穿至钢管的底部，所述的混凝土包裹在钢管的外围，所述 的钢管内还设有连接板，所述的连接板、钢管和缺口围成一“T”字形的槽口，所述的预制梁 的两侧沿自身高度高度方向设有能够与上述槽口插接配合工字钢一，所述的钢管柱分别安 装在预制梁的两端，所述的预制梁内还预埋有工字钢二，所述的工字钢二的两端分别伸出 预制梁的顶端面和底端面，用以连接预制剪力墙，所述的预制剪力墙的一侧沿自身高度方 向也设有能够与上述槽口插接配合工字钢，所述的预制剪力墙插接配合在预制梁的上下两 端，且所述的预制剪力墙的一侧插接在上述槽口内，所述的预制梁的前后两个侧壁上沿自 身长度方向还设有插接件一，所述的插接件一设有T”字形插槽，用以连接预制楼板，所述的 预制梁、预制楼板、预制剪力墙和预制钢管柱的连接处还设有砂浆。

更进一步地，所述的预制剪力墙的上下两端设有与工字钢二配合的插接件，所述 的预制剪力墙不同于工字钢所在侧的一侧沿自身高度方向设有插接件四，用以连接相邻两 块预制剪力墙。

更进一步地，所述的预制楼板的一端设有与插接件一配合的工字钢三，所述的预 制楼板上不同于工字钢三所在侧的一侧沿自身长度方向设有插接件三，用以连接相邻的两 块预制楼板。

更进一步地，所述的钢管和连接板围成的平面封闭空间内也设有混凝土，用以加 固预制钢管柱。

更进一步地，所述的预制梁、预制楼板、预制剪力墙和预制钢管柱的连接处的缝隙 内还设有后浇混凝土。

3.有益效果

采用本实用新型提供的技术方案，与已有的公知技术相比，具有如下有益效果：

(1)本实用新型的一种装配式结构的滑移安装体系，该体系中的预制钢管柱的钢 管上设有缺口，钢管内设有连接板，钢管、缺口和连接板围成一“T”字形的槽口，预制梁的两 端以及剪力墙的一端通过该槽口连接在钢管柱上，连接方便，操作简单，且该钢管柱结构简 单，设计巧妙，同时，该体系的预制梁、预制楼板、预制剪力墙和预制钢管柱通过工字钢、插 接件等结构滑移装配在一起，装配过程方便快捷，降低了施工难度，大大简化了施工工艺， 降低了施工成本。

(2)本实用新型的一种装配式结构的滑移安装体系，该体系的预制梁、预制楼板、 预制剪力墙和预制钢管柱通过工字钢、插接件等结构装配在一起，该体系的各结构之间的 连接处咬合力较大，对外力的承受能力强，连接节点质量好。

(3)本实用新型的一种装配式结构的滑移安装体系，该体系的预制梁、预制楼板、 预制剪力墙和预制钢管柱的连接处设有砂浆，该砂浆能够起到固定各结构的作用，避免各 结构之间产生相对滑动，稳固了各部件的连接，同时，预制梁、预制楼板、预制剪力墙和预制 钢管柱的连接处的缝隙内还设有后浇混凝土，能够进一步加固该体系中各结构的连接，使 得该体系连接更加可靠。

(4)本实用新型的一种装配式结构的滑移安装体系，该体系的钢管柱的钢管和连 接板围成的平面封闭空间内也设有混凝土，该混凝土能够加固钢管柱，增强钢管柱的强度， 从而增强整体体系的强度。

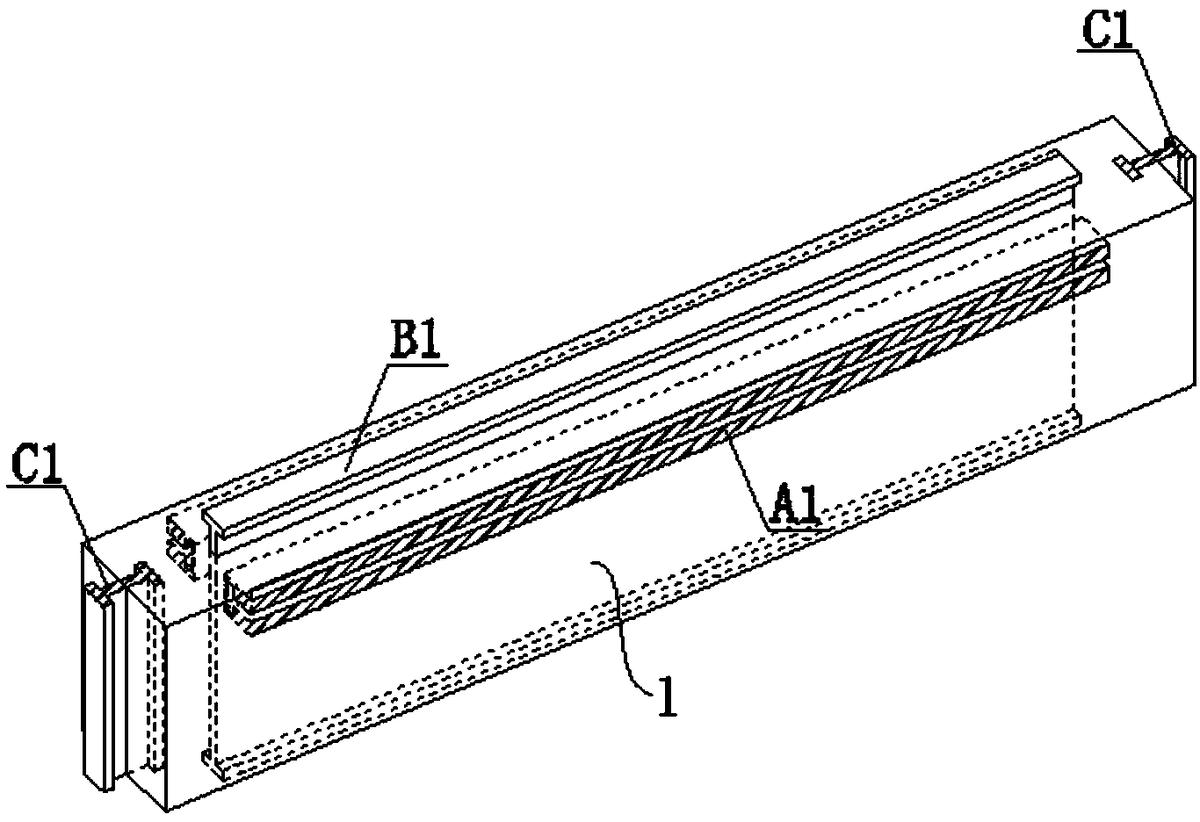

图1为本实用新型的一种装配式结构的滑移安装体系中的预制梁的整体结构示意 图；

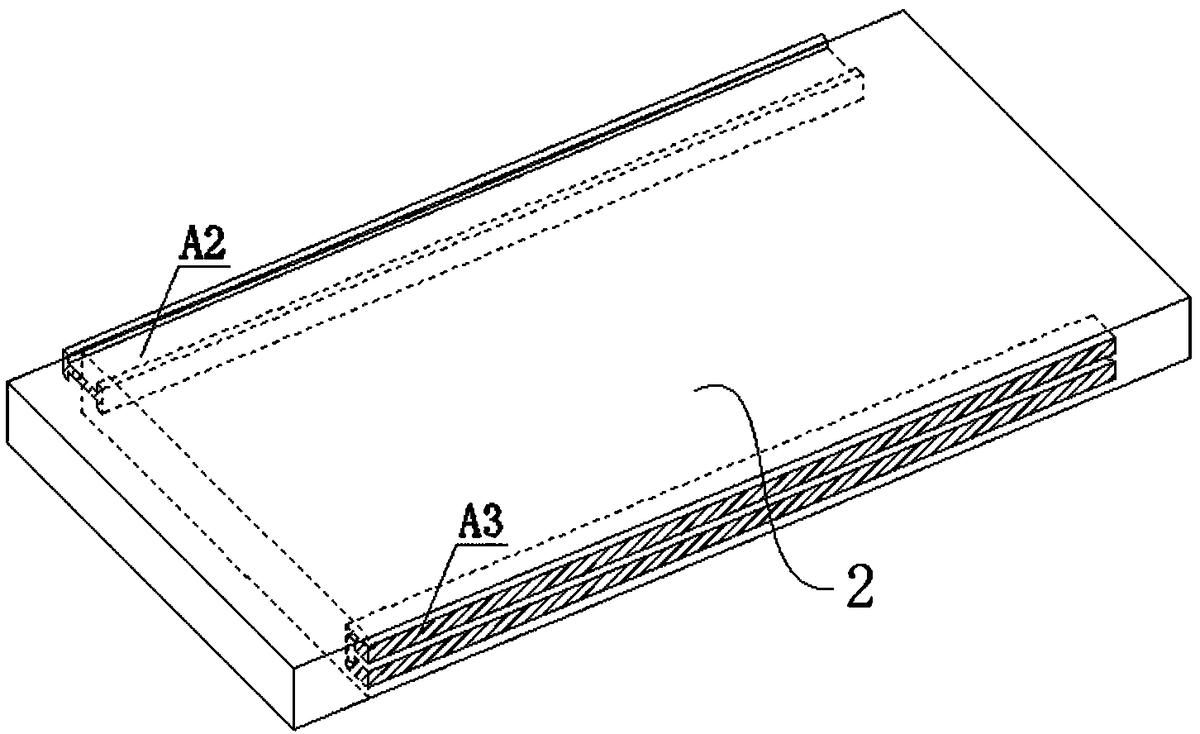

图2为本实用新型中的预制楼板的整体结构示意图；

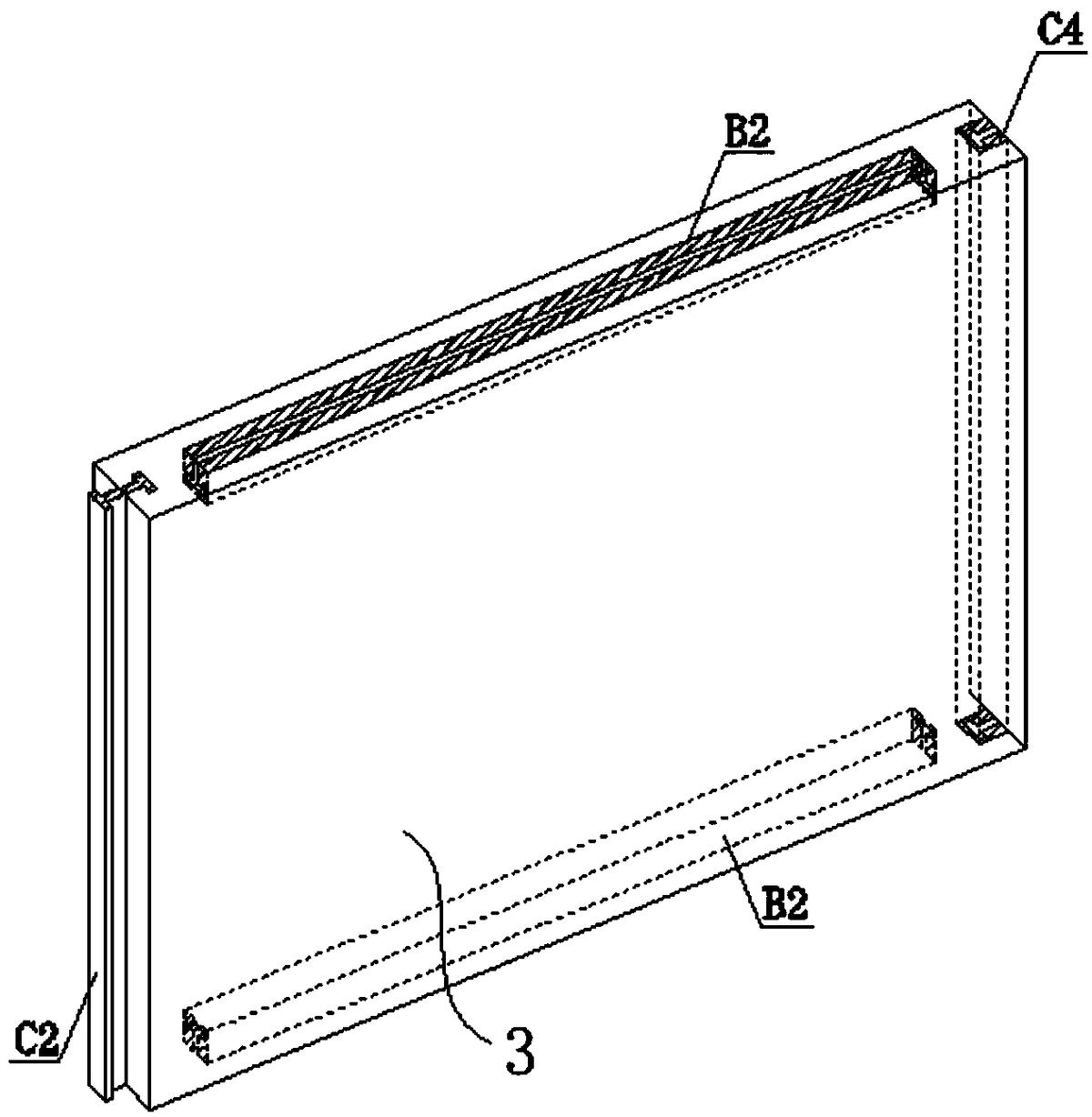

图3为本实用新型中的预制剪力墙的整体结构示意图；

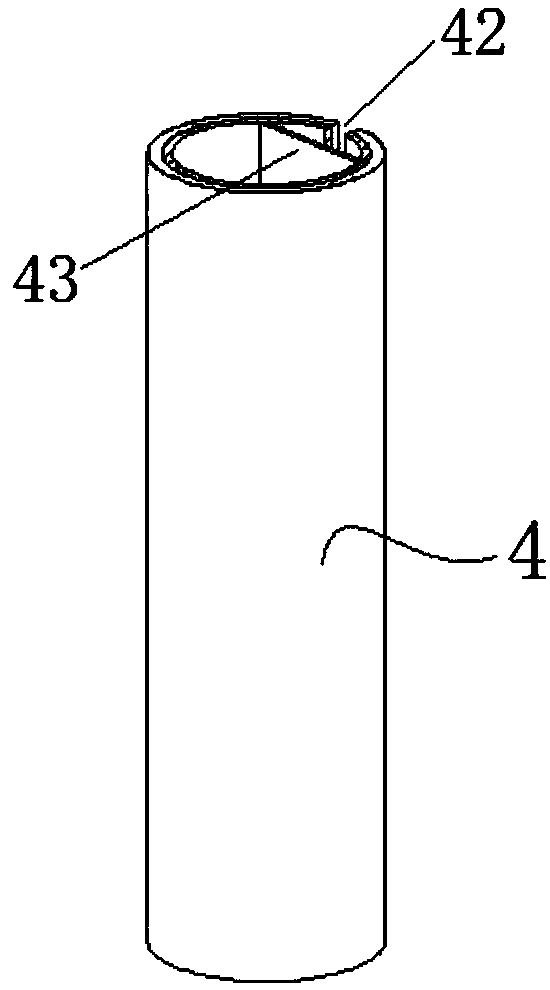

图4为本实用新型中的预制钢管柱的整体结构示意图；

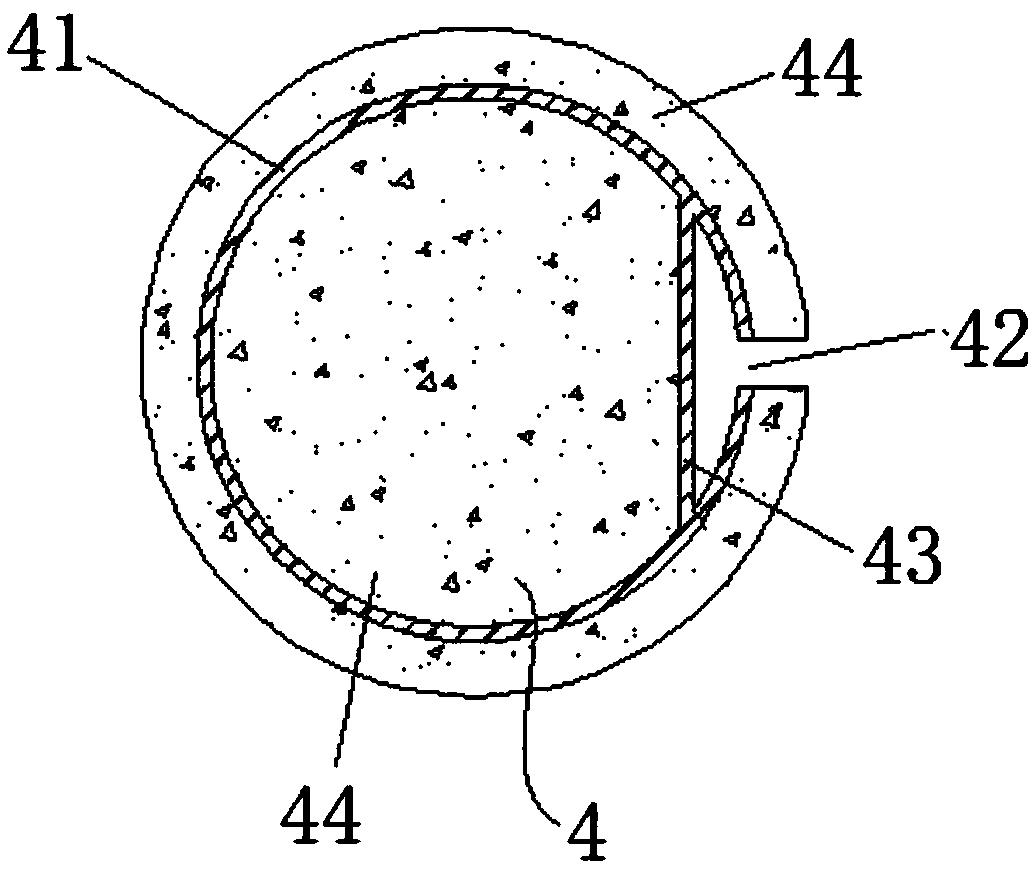

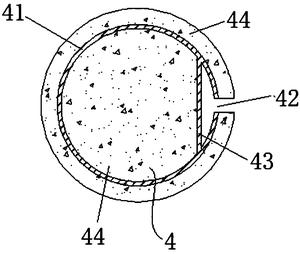

图5为本实用新型中的预制钢管柱的整体结构俯视图。

示意图中的标号说明：

1、预制梁；2、预制楼板；3、预制剪力墙；4、预制钢管柱；41、钢管；42、缺口；43、连接 板；44、混凝土；A1、插接件一；A2、工字钢三；A3、插接件三；B1、工字钢二；B2、插接件二；C1、 工字钢一；C2、工字钢四；C4、插接件四。

为进一步了解本实用新型的内容，结合附图和实施例对本实用新型作详细描述。

实施例

结合图1至图5所示，本实施例的一种装配式结构的滑移安装体系，包括预制梁1、 预制楼板2、预制剪力墙3和预制钢管柱4，其中，上述的预制钢管柱4包括钢管41和混凝土 44，钢管41沿自身高度方向设有缺口42，该缺口42从钢管41的顶部贯穿至钢管41的底部，上 述的混凝土44包裹在钢管41的外围，同时，上述的钢管41内还设有连接板43，连接板43、钢 管41和缺口42围成一“T”字形的槽口。具体地，如图4和图5所示，上述的连接板43一端连接 在位于缺口42一侧的钢管41的内侧壁上，连接板43的另一端连接在位于缺口42另一侧的钢 管41的内侧壁上，该连接板43、钢管41与缺口42即围成了一“T”字形的槽口，该槽口由预制 钢管柱4的顶部贯穿至预制钢管柱4的底部，需要说明的是，该槽口为近似于“T”字形。上述 的连接板43能够拉住钢管41的两端，避免钢管41的两端从缺口42处无限张开，该连接板43 提高了“T”字形的槽口的可靠性。该钢管柱4结构简单，设计巧妙。优选地，上述的钢管41和 连接板43围成的平面封闭空间内也设有混凝土44，用以加固预制钢管柱4，该混凝土44能够 加固钢管柱4，增强钢管柱4的强度，从而增强整体体系的强度。

上述的预制梁1的两侧沿自身高度高度方向设有能够与上述槽口插接配合工字钢 一C1，上述的钢管柱4分别安装在预制梁1的两端，如图1所示，即工字钢一C1安装在预制梁1 的左右两端，连接预制梁1和钢管柱4时，直接将工字钢一C1插接在上述的“T”字形的槽口即 可。同时，预制梁1内还预埋有工字钢二B1，该工字钢二B1的两端分别伸出预制梁1的顶端面 和底端面，用以连接预制剪力墙3，具体地，所述的该工字钢二B1沿预制梁1高度方向贯穿设 置在预制梁1内，其两端头部露出预制梁1内的顶端面和底端面一定的距离，以与预制剪力 墙3连接。

上述的预制剪力墙3的一侧沿自身高度方向也设有能够与上述槽口插接配合工字 钢四C2，预制剪力墙3插接配合在预制梁1的上下两端，且预制剪力墙3的一侧插接在上述槽 口内。具体地，如图3所示，本实施例的工字钢四C2设置在预制剪力墙3的左侧壁上，且预制 剪力墙3的上下两端设有与工字钢二B1配合的插接件二B2，该插接件二B2设有与工字钢二 B1头部相配合的T”字形插槽，预制剪力墙3通过工字钢二B1和插接件二B2连接在预制梁1的 上下两端。更具体地，本实施例的预制剪力墙3不同于工字钢四C2所在侧的一侧上沿自身高 度方向设有插接件四C4，用以连接相邻两块预制剪力墙3，该插接件四C4同样设有T”字形插 槽，该插接件四C4能够与工字钢四C2插接配合，通过插接件四C4和工字钢四C2，能够将相邻 的两块预制剪力墙3连接在一起，非常方便。

接续图1和图2所示，上述的预制梁1的前后两个侧壁上沿自身长度方向还设有插 接件一A1，插接件一A1设有T”字形插槽，用以连接预制楼板2，具体地，预制楼板2的一端设 有与插接件一A1配合的工字钢三A2，预制楼板2即通过工字钢三A2和插接件一A1连接在预 制梁1上。另外，本实施例的预制楼板2上不同于工字钢三A2所在侧的一侧沿自身长度方向 设有插接件三A3，用以连接相邻的两块预制楼板2，该插接件三A3设有能够与工字钢三A2插 接配合的T”字形插槽，通过插接件三A3和工字钢三A2，能够根据需要很方便的将多块预制 楼板2连接在一起，方便快捷。

该体系的预制梁1、预制楼板2、预制剪力墙3和预制钢管柱4通过工字钢、插接件等 结构滑移装配在一起，装配过程方便快捷，降低了施工难度，大大简化了施工工艺，降低了 施工成本，同时，工字钢、插接件等结构使得该体系中的各结构之间的连接处咬合力较大， 对外力的承受能力强，连接节点质量好。

进一步地，上述的预制梁1、预制楼板2、预制剪力墙3和预制钢管柱4的连接处还设 有砂浆，该砂浆能够起到固定各结构的作用，避免各结构之间产生相对滑动，稳固了各部件 的连接。更进一步地，上述的预制梁1、预制楼板2、预制剪力墙3和预制钢管柱4的连接处的 缝隙内还设有后浇混凝土，该后浇混凝土能够进一步加固该体系中各结构的连接，使得该 体系连接更加可靠。

施工时，首先在所有需要连接的部位涂抹砂浆，然后固定预制梁1的位置，再将预 制楼板2从预制梁1的侧边滑移安装到位，接着将预制剪力墙3从预制梁1的上方滑移安装到 位，然后将预制钢管柱4从预制梁1和预制剪力墙3的侧边从上到下滑移安装到位，最后在空 隙位置从上到下后浇混凝土即可完成该体系的安装。

本实用新型的一种装配式结构的滑移安装体系，该体系连接方便，操作简单，大大 简化了施工工艺，降低了施工成本，同时，该体系各结构之间连接可靠，连接节点质量高。

以上示意性地对本实用新型及其实施方式进行了描述，该描述没有限制性，附图 中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。所以，如果本领域 的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性地设计出 与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
