本实用新型涉及储能电源技术领域，尤其涉及一种市电光伏式储能电源。

能源的日益短缺使得各个国家都在致力于建设能源节约型社会，太阳能由于其无污染、可再生、取之不尽等特点得到了广泛的应用，在目前传统电力资源普遍紧缺，太阳能清洁能源发展迅速的情况下，如何有效利用太阳能资源造福人类是当今世界最具活力的研究课题之一。

现有技术的家用储能电源通常只能通过市电充电，一方面，只有在市电供电正常时才可进行充电,这很大程度上限制了家用储能电源的应用；另一方面，电能转换的过程中存在损耗，仅通过市电充电的方式不利于环保。

为了克服上述现有技术的不足，本实用新型提出了一种市电光伏式储能电源，能够通过市电和光伏进行充电，用户在市电供应异常时也可对蓄电池进行充电，同时能够有效利用太阳能资源，有利于环保。

本实用新型解决上述技术问题的技术方案如下：一种市电光伏式储能电源，包括市电充电装置、光伏充电装置、充电模式切换装置、蓄电池、电池管理装置和电量指示装置；

所述市电充电装置和光伏充电装置分别通过充电模式切换装置与蓄电池相连，所述蓄电池还与电池管理装置相连；

所述电量指示装置包括由多个LED灯组成的灯列，所述电池管理装置通过LED驱动电路与LED灯相连。

采用上述方案的有益效果是：用户在一般情况下不会使用到作为备用电源的储能电源，在市电光伏式储能电源闲置期间，当电量不足时通过光伏的方式进行充电，能够有效利用太阳能，更加环保。

进一步地，所述LED驱动电路包括反相放大器U1、积分器U2和跟随器U3，所述反相放大器U1的输入端分别采集一高精度采样电阻R1两端的电压信号，所述积分器U2的反相输入端与所述反相放大器U1相连，所述积分器U2的同相输入端与所述跟随器U3相连，所述积分器U2的输出端与一三极管Q1的基极相连，所述三极管Q1的发射极通过所述高精度采样电阻R1与LED灯的阳极相连，所述LED灯的阴极接地。

采用上述方案的有益效果是：LED驱动电路利用一个模拟量的闭环反馈电路，大大保证了光源的精准度及稳定性。

进一步地，还包括单片机和LED显示器，所述电池管理装置通过单片机与LED显示器相连。

采用上述方案的有益效果是：除了通过电量指示装置显示蓄电池的实时电量外，还可通过LED显示器显示更详细的信息。

进一步地，所述单片机的SDA脚和SCL脚分别与电阻串联。

进一步地，所述单片机通过I2C总线与电池管理装置相连，所述单片机的SDA脚与电池管理装置的SDA脚相连，所述单片机的SCL脚与电池管理装置的SCL脚相连。

采用上述方案的有益效果是：I2C总线具有接口线少、控制方式简单、器件封装形式小和通信速率较高等优点，适用于外围电路。

进一步地，所述电池管理装置通过VC1引脚、VC2引脚、VC3引脚、VC4引脚和VC5引脚与蓄电池相连。

进一步地，所述蓄电池通过电阻R37与电池管理装置的VC1引脚相连，所述电阻R37与电池管理装置之间通过电容C36接地；

所述蓄电池通过电阻R38与电池管理装置的VC2引脚相连，所述电阻R38与电池管理装置之间通过电容C78接地；

所述蓄电池通过电阻R39与电池管理装置的VC3引脚相连，所述电阻R39与电池管理装置之间通过电容C35接地；

所述蓄电池通过电阻R40与电池管理装置的VC4引脚相连，所述电阻R40与电池管理装置之间通过电容C34接地；

所述蓄电池通过电阻R42与电池管理装置的VC5引脚相连，所述电阻R42与电池管理装置之间通过电容C33接地。

进一步地，所述电池管理装置为SH366000AX芯片。

图1为本实用新型一种市电光伏式储能电源的示意图；

图2为本实用新型一种市电光伏式储能电源中LED驱动电路的电路原理图；

图3为本实用新型一种市电光伏式储能电源中电池管理装置的电路原理图；

图4为本实用新型一种市电光伏式储能电源中单片机的电路原理图。

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

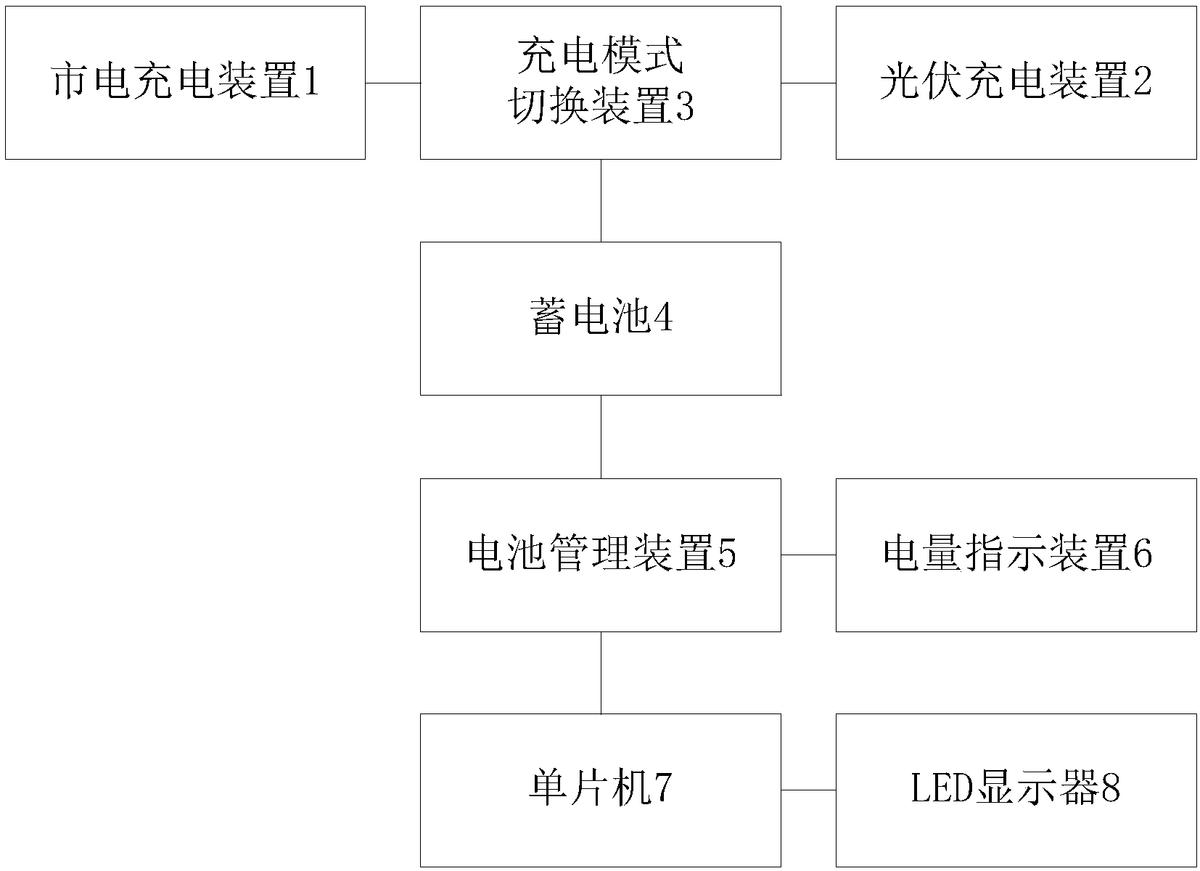

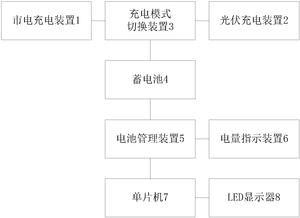

如图1所示，图1为本实用新型一种市电光伏式储能电源的示意图。一种市电光伏式储能电源，包括市电充电装置1、光伏充电装置2、充电模式切换装置3、蓄电池4、电池管理装置5和电量指示装置6；市电充电装置1和光伏充电装置2分别通过充电模式切换装置3与蓄电池4相连，蓄电池4还与电池管理装置5相连；电量指示装置6包括由多个LED灯组成的灯列，电池管理装置5通过LED驱动电路与LED灯相连。

本市电光伏式储能电源具有两种充电模式，一是市电充电模式，二是光伏充电模式。市电充电装置1用于通过市电进行充电，光伏充电装置2则用于通过太阳能进行充电，充电模式切换装置3用于选择不同的充电模式，在光照条件好时选择光伏充电模式，通过太阳能板把光能转化为电能。大部分情况下都采用光伏充电模式，以起到有效利用太阳能的目的，更加环保；在光照条件不好却继续充电时则采用市电充电模式，连接市电进行充电。蓄电池4为储能单元，电池管理装置5用于通过电压参数和电流参数来分析蓄电池4的电量等状态，而电量指示装置6则用于指示蓄电池4的电量。电池管理装置5除了对蓄电池4的电压和电流等物理量进行监测外，还可对蓄电池4的剩余电量和老化程度进行估算，判断电池是否需要采取相应的保护策略，同时还能对蓄电池4的充电过程、放电过程、电池的一致性进行控制管理。

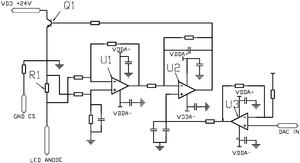

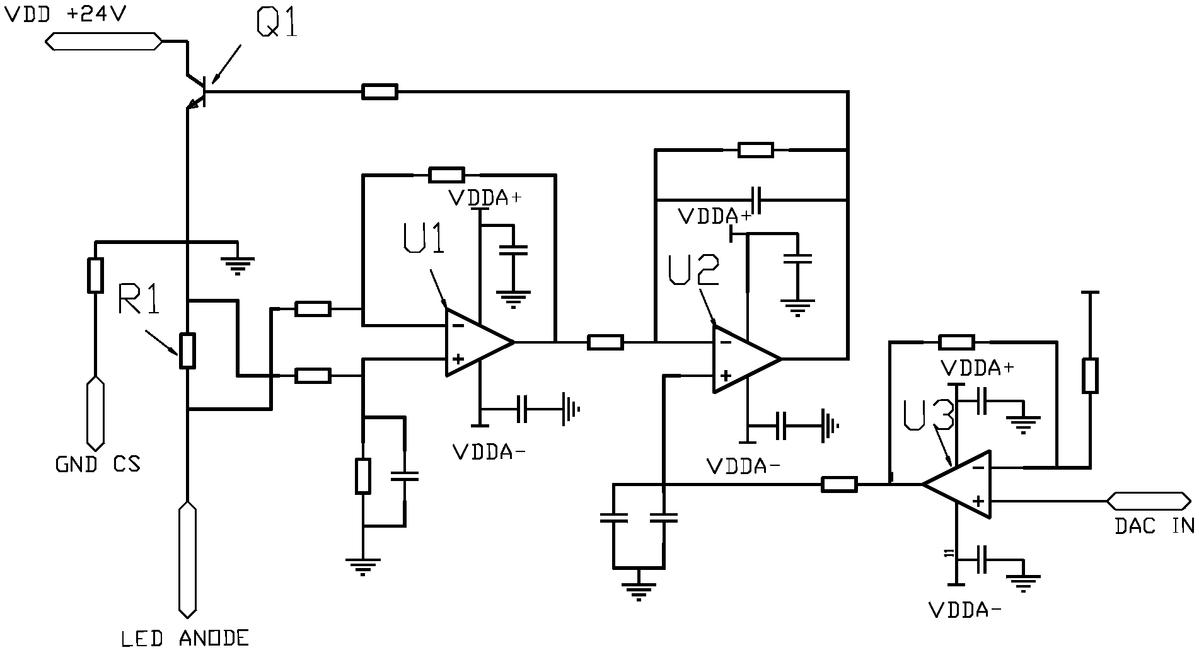

如图2所示，图2为本实用新型一种市电光伏式储能电源中LED驱动电路的电路原理图。LED驱动电路包括反相放大器U1、积分器U2和跟随器U3，反相放大器U1的输入端分别采集一高精度采样电阻R1两端的电压信号，积分器U2的反相输入端与反相放大器U1相连，积分器U2的同相输入端与跟随器U3相连，积分器U2的输出端与一三极管Q1的基极相连，三极管Q1的发射极通过高精度采样电阻R1与LED灯的阳极相连，LED灯的阴极接地。

LED_ANODE连接LED阳极，LED阴极接地；电流回路是：VDD+24V—>Q1—>高精度采样电阻R1—>LED灯珠—>电源地。LED驱动电路为一闭环反馈电路，包括反相放大器U1、积分器U2和跟随器U3，反相放大器U1的输入端分别采集一高精度采样电阻R1两端的电压信号，积分器U2的反相输入端与反相放大器U1相连，积分器U2的同相输入端与跟随器U3相连，积分器U2的输出端与一三极管Q1的基极相连，三极管Q1的发射极通过高精度采样电阻R1与LED的阳极相连。反相放大器U1作用是信号放大；积分器U2作用是消除前级放大电路的失调电压，及积分补偿，平缓驱动信号；跟随器U3作用是起缓冲作用，为积分器U2的Vin+构建一个绝对零点，确保LED关闭状态驱动三极管Q1的信号为零。LED驱动电路利用一个模拟量的闭环反馈电路，结合使用进口高精度采样电阻R1，大大保证了光源的精准度及稳定性。

优选地，一种市电光伏式储能电源还包括单片机7和LED显示器8，电池管理装置5通过单片机7与LED显示器8相连。单片机7通过电池管理装置5读取蓄电池4的电流和电压后，进一步通过LCD显示器显示蓄电池4的电流和电压，用户能够实时掌握蓄电池4的状态信息，有效保证移动电源的使用安全。

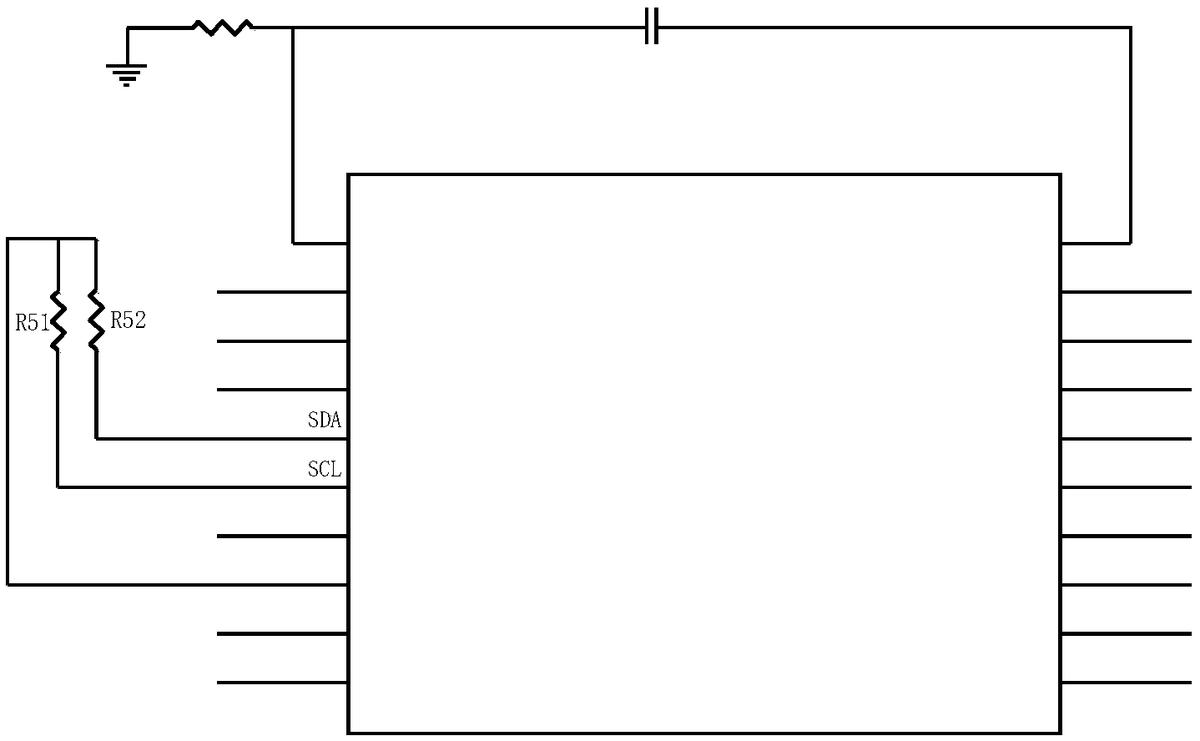

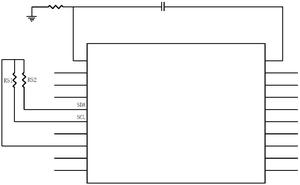

如图4所示，图4为本实用新型一种市电光伏式储能电源中单片机7的电路原理图。具体的，单片机7的SDA脚和SCL脚分别与电阻串联，具体地，单片机7的SDA脚串联有电阻R52，单片机7的SCL脚串联有电阻R51。

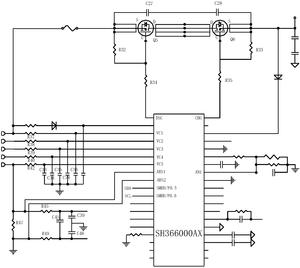

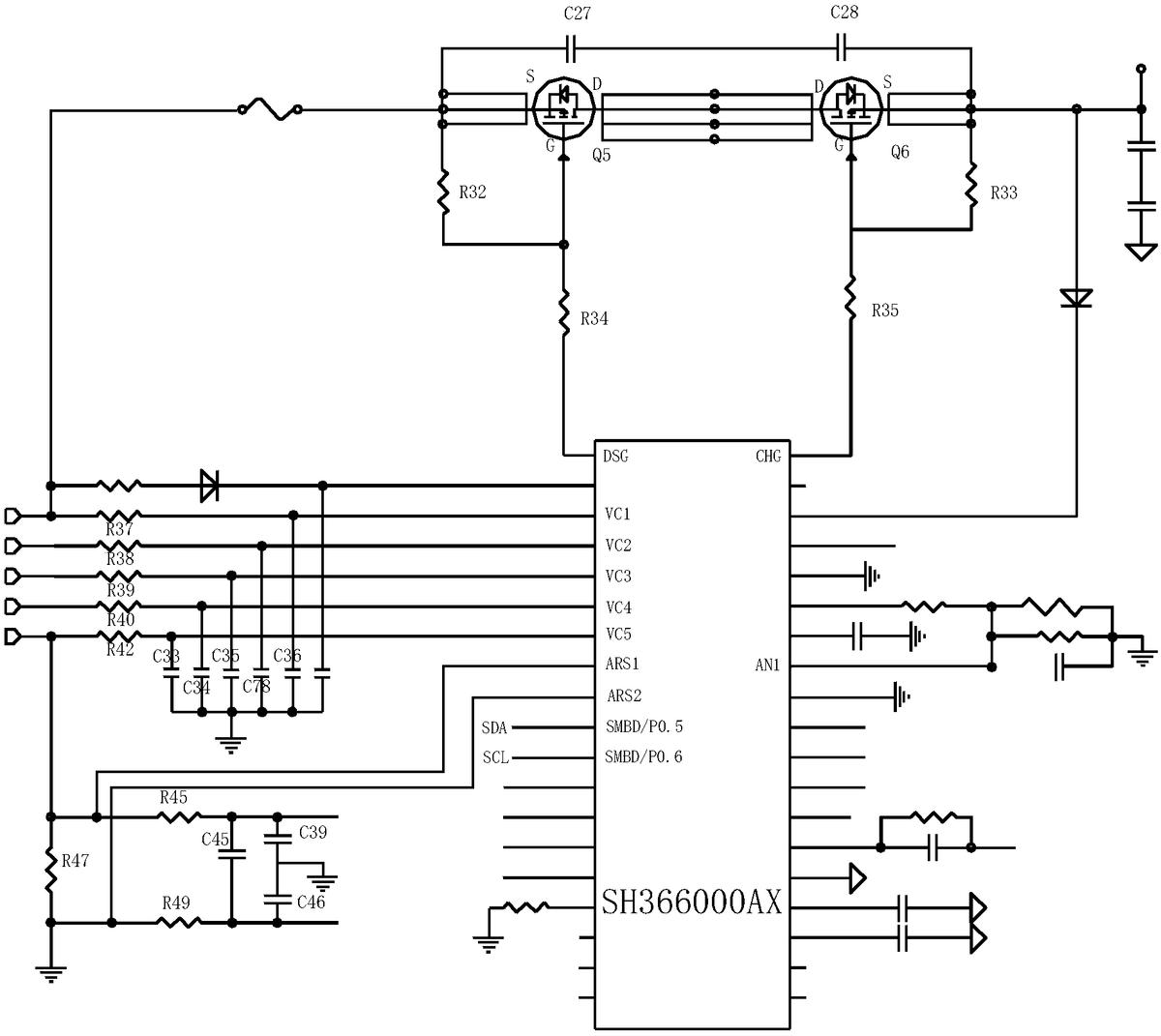

如图3所示，图3为本实用新型一种市电光伏式储能电源中电池管理装置5的电路原理图。优选地，单片机7通过I2C总线与电池管理装置5相连，单片机7的SDA脚与电池管理装置5的SDA脚相连，单片机7的SCL脚与电池管理装置5的SCL脚相连。单片机7和电池管理装置5之间通过I2C总线进行通信，一条串行数据线SDA，一条串行时钟线SCL。I2C总线具有接口线少、控制方式简单、器件封装形式小和通信速率较高等优点，适用于外围电路。电池管理装置5通过VC1引脚、VC2引脚、VC3引脚、VC4引脚和VC5引脚与蓄电池4相连。具体地，蓄电池4通过电阻R37与电池管理装置5的VC1引脚相连，电阻R37与电池管理装置5之间通过电容C36接地；蓄电池4通过电阻R38与电池管理装置5的VC2引脚相连，电阻R38与电池管理装置5之间通过电容C78接地；蓄电池4通过电阻R39与电池管理装置5的VC3引脚相连，电阻R39与电池管理装置5之间通过电容C35接地；蓄电池4通过电阻R40与电池管理装置5的VC4引脚相连，电阻R40与电池管理装置5之间通过电容C34接地；蓄电池4通过电阻R42与电池管理装置5的VC5引脚相连，电阻R42与电池管理装置5之间通过电容C33接地。电阻R37和电容C36、电阻R38和电容C78、电阻R39和电容C35、电阻R40和电容C34、电阻R42和电容C33分别组成电阻R电容C低频滤波电路，去除高频振铃，增强通信稳定性，保护电池管理装置5信息读取的准确性。在本实施例中，电池管理装置5为SH366000AX芯片。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
