本实用新型涉及餐饮用具技术领域，特别是一种自动送筷机。

一般来说，筷子是人们用餐必定用到的餐具，从古至今，筷子在中国的历史悠久， 是生活中必不可少的；目前高校等公众食堂通常采用了自助餐的形式，即由食堂向用餐者 提供餐具，虽然餐具都经消毒或是一次性用品，但由于装筷子的都是普通的筷子筒或筷子 篓，使用者使用时常常会多拿，取用不方便，且不卫生，有传染传播疾病的可能，虽然现在有 些食堂会采用送筷机，但一般送筷机使用电力送筷，成本较高。

为解决上述问题，本实用新型提供一种自动送筷机。

本实用新型解决其技术问题所采用的技术方案是：一种自动送筷机，包括送筷箱 主体；所述送筷箱主体上端装有可开启的箱盖，且送筷箱主体分为上部分和下部分；所述送 筷箱主体上部分为放筷腔，且放筷腔中部开设有排筷口；所述送筷箱主体下部分为自动送 筷传动，且送筷箱主体下部分前沿中心开设有抽筷口；所述送筷箱主体下部分后端装有拱 门架，且送筷箱主体下部分前端装有固定台；所述拱门架中心装有滚筒，且滚筒上开设有六 道间距相等的筷道；所述滚筒前端装有六个间距相等的圆柱短销，且每两个圆柱短销之间 夹有一道筷道；所述固定台上设有固定柱与转柱，且固定柱顶端装有固定块；所述转柱中部 装有凸轮，且凸轮上设有短斜道，且短斜道与圆柱短销相配合实现间歇运动；所述转柱顶端 设有滚轮，且滚轮与固定块之间配合筷子的抽取。

优选的，所述送筷箱主体上的放筷腔为V型腔，且放筷腔上的排筷口与滚筒上的筷 道相对应。

优选的，所述凸轮上设有短斜道，且圆柱短销在短斜道内滑动，每一次滑动使滚筒 转动六分之一。

优选的，所述固定柱顶端装有固定块，且固定块与筷子接触为矩形平面。

优选的，所述固定块与滚轮配合，且方便筷子的夹紧抽取。

本实用新型的有益效果是：筷子在抽取过程中带动凸轮式间歇运动机构运动，设 计巧妙，使用方便；纯机械结构完成筷子自动排送，节省电力，成本低廉，操作简单。

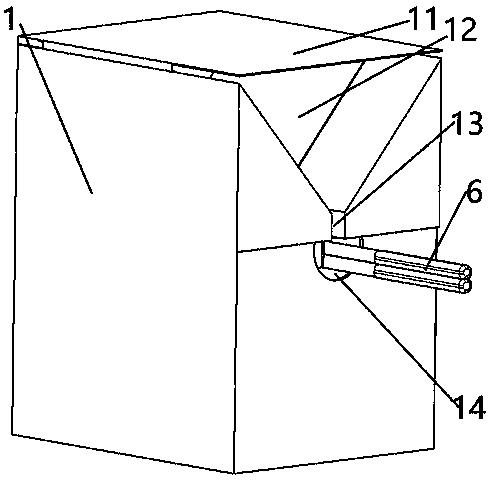

图1为本实用新型所述的一种自动送筷机的整体视图。

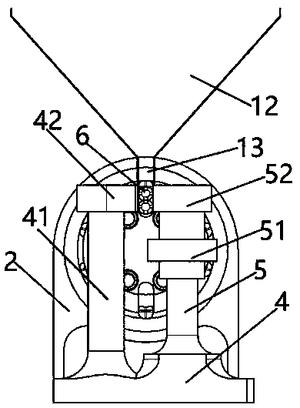

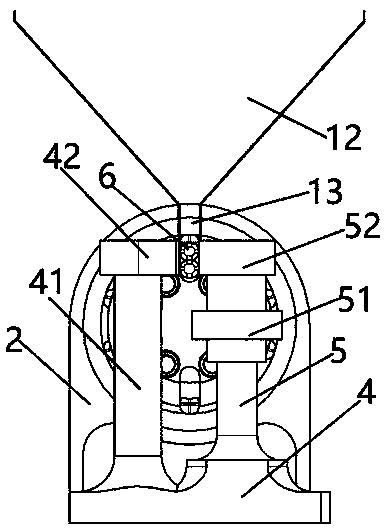

图2为本实用新型所述的一种自动送筷机的内部结构的第一角度视图。

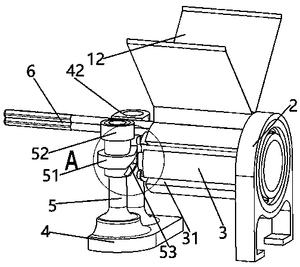

图3为本实用新型所述的一种自动送筷机的内部结构的第二角度视图。

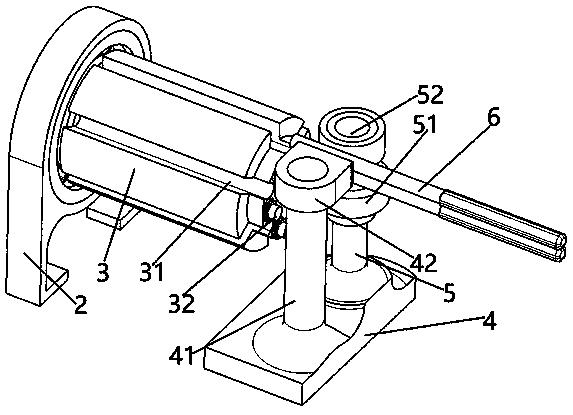

图4为本实用新型所述的一种自动送筷机的内部结构的第三角度视图。

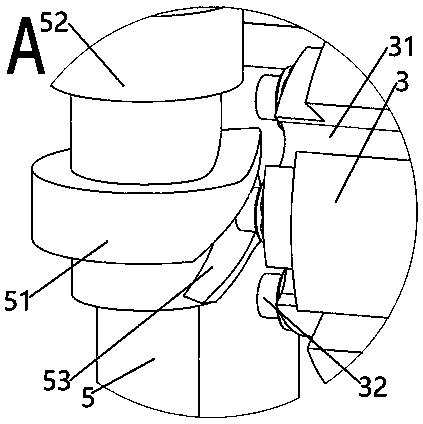

图5为图2的A部放大图。

图中：1、送筷箱；11、箱盖；12、放筷腔；13、排筷口；14、抽筷口；2、拱门架；3、滚筒； 31、筷道；32、圆柱短销；4、固定台；41、固定柱；42、固定块；5、转柱；51、凸轮；52、滚轮；53、短 斜道；6、筷子。

为使本实用新型的技术方案更加清楚明白，下面结合附图具体实施例对本实用新 型作进一步说明。

如图1所示，本实用新型所述的一种自动送筷机，包括送筷箱1主体；所述送筷箱1 主体上端装有可开启的箱盖11，且送筷箱1主体分为上部分和下部分；所述送筷箱1主体上 部分为放筷腔12，且放筷腔12中部开设有排筷口13；所述送筷箱1主体下部分为自动送筷传 动，且送筷箱1主体下部分前沿中心开设有抽筷口14；所述送筷箱1主体下部分后端装有拱 门架2，且送筷箱1主体下部分前端装有固定台4；所述拱门架2中心装有滚筒3，且滚筒3上开 设有六道间距相等的筷道31；所述滚筒3前端装有六个间距相等的圆柱短销32，且每两个圆 柱短销32之间夹有一道筷道31；所述固定台4上设有固定柱41与转柱5，且固定柱41顶端装 有固定块42；所述转柱5中部装有凸轮51，且凸轮51上设有短斜道53，且短斜道53与圆柱短 销32相配合实现间歇运动；所述转柱5顶端设有滚轮52，且滚轮52与固定块42之间配合筷子 的抽取。

使用时，打开箱盖11，将一组筷子6放入放筷腔12中，筷子6通过排筷口13依次掉落 筷道31，且置于固定块42与滚轮52之间，且每次只掉落一双筷子6，当从抽筷口14抽取筷子6 时，握住筷子6尾部向外抽取，筷子6向外移动带动滚轮52逆时针转动，转柱5跟随滚轮52转 动，凸轮51上的短斜道53随之转动，当筷尖脱离滚筒3时，固定块42继续将筷子6前端压在滚 轮52表面，继续抽取筷子6，滚轮52逆时针旋转，短斜道53与圆柱短销32相啮合，圆柱短销32 顺时针旋转，滚筒3随着圆柱短销32顺时针旋转六分之一弧度，另一筷道31重新对准排筷口 13，筷子6重新落入筷道31，依次循环。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不 局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用 新型的技术方案及其发明构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之 内。
