【中国实用新型】一种用于农产品的物流包装箱

有权-审定授权 中国

申请号:
CN201820982193.9
专利权人:
三峡大学
授权公告日/公开日:
2019.01.04
专利有效期:
2018.06.25-2028.06.25
技术分类:
B65:输送;包装;贮存;搬运薄的或细丝状材料
历史运营情况:
价值度指数:
52.0分
交易方式:
许可
价格:
面议
67 0

发布人

陈前程

联系人陈前程

13093269501
cqc.todo@qq.com
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201820982193.9
申请日
20180625
公开/公告号
CN208325990U
公开/公告日
20190104
申请/专利权人
[三峡大学]
发明/设计人
[汪永, 刘秋林, 郑静, 陈前程, 方媛, 胡衡]
主分类号
B65/D2502
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
湖北(42)
颁证日
G06T1/00
代理人
[成钢]

摘要

本实用新型提供一种用于农产品的物流包装箱,包括箱体、箱盖和多个分装盒,箱体为上端开口的中空结构,箱盖用于密封箱体的上端开口,箱盖两侧均设有凹槽,箱体两侧均设有连接件,所述连接件包括凸轮和转轴,凸轮通过转轴安装在箱体上,凸轮绕转轴旋转可卡入凹槽中,将箱盖固定在箱体的上方,多个分装盒均位于箱体的空腔内,各分装盒的侧壁均设有永磁体,分装盒之间通过磁吸力连接。利用箱盖密封箱体上方的开口,能对包装箱内的农产品起到第一重保护的作用,同时在箱体内设置多个用于容纳农产品的分装盒,对农产品起到第二重保护的作用。本实用新型具有结构简单、使用方便和制作成本低等优点,经济效果十分显著,具有推广应用的前景。

法律状态

法律状态公告日 20190104
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(7

独立权利要求数量(1

1.一种用于农产品的物流包装箱,其特征是:包括箱体(1)、箱盖(2)和多个分装盒(3),箱体(1)为上端开口的中空结构,箱盖(2)用于密封箱体(1)的上端开口,箱盖(2)两侧均设有凹槽(4),箱体(1)两侧均设有连接件,所述连接件包括凸轮(5)和转轴(6),凸轮(5)通过转轴(6)安装在箱体(1)上,凸轮(5)绕转轴(6)旋转可卡入凹槽(4)中,将箱盖(2)固定在箱体(1)的上方,多个分装盒(3)均位于箱体(1)的空腔内,各分装盒(3)的侧壁均设有永磁体(7),分装盒(3)之间通过磁吸力连接。

2.根据权利要求1所述的一种用于农产品的物流包装箱,其特征是:所述箱体(1)一侧外壁设有连接条(8),另一侧外壁对称设有连接块(9),连接块(9)设有与连接条(8)匹配的第一连接孔(10),用于将多个包装箱在水平方向连接成一个整体。

3.根据权利要求1所述的一种用于农产品的物流包装箱,其特征是:所述箱体(1)顶部设有多个连接柱(11),箱体(1)底部设有多个与连接柱(11)匹配的第二连接孔(12),用于将多个包装箱上下堆叠连成一个整体。

4.根据权利要求1所述的一种用于农产品的物流包装箱,其特征是:所述箱体(1)侧壁设有至少两个冰袋槽(13),用于盛放冰袋。

5.根据权利要求1所述的一种用于农产品的物流包装箱,其特征是:所述箱体(1)底板设有通风孔(14),通风孔(14)内设有过滤网。

6.根据权利要求1所述的一种用于农产品的物流包装箱,其特征是:所述箱盖(2)上部设有温度计(15),用于检测箱体(1)内的温度。

7.根据权利要求1所述的一种用于农产品的物流包装箱,其特征是:所述凸轮(5)侧面设有多个凸起颗粒(16),便于旋转凸轮(5),有效防止打滑。

1.一种用于农产品的物流包装箱,其特征是:包括箱体(1)、箱盖(2)和多个分装盒(3),箱体(1)为上端开口的中空结构,箱盖(2)用于密封箱体(1)的上端开口,箱盖(2)两侧均设有凹槽(4),箱体(1)两侧均设有连接件,所述连接件包括凸轮(5)和转轴(6),凸轮(5)通过转轴(6)安装在箱体(1)上,凸轮(5)绕转轴(6)旋转可卡入凹槽(4)中,将箱盖(2)固定在箱体(1)的上方,多个分装盒(3)均位于箱体(1)的空腔内,各分装盒(3)的侧壁均设有永磁体(7),分装盒(3)之间通过磁吸力连接。 2.根据权利要求1所述的一种用于农产品的物流包装箱,其特征是:所述箱体(1)一侧外壁设有连接条(8),另一侧外壁对称设有连接块(9),连接块(9)设有与连接条(8)匹配的第一连接孔(10),用于将多个包装箱在水平方向连接成一个整体。 3.根据权利要求1所述的一种用于农产品的物流包装箱,其特征是:所述箱体(1)顶部设有多个连接柱(11),箱体(1)底部设有多个与连接柱(11)匹配的第二连接孔(12),用于将多个包装箱上下堆叠连成一个整体。 4.根据权利要求1所述的一种用于农产品的物流包装箱,其特征是:所述箱体(1)侧壁设有至少两个冰袋槽(13),用于盛放冰袋。 5.根据权利要求1所述的一种用于农产品的物流包装箱,其特征是:所述箱体(1)底板设有通风孔(14),通风孔(14)内设有过滤网。 6.根据权利要求1所述的一种用于农产品的物流包装箱,其特征是:所述箱盖(2)上部设有温度计(15),用于检测箱体(1)内的温度。 7.根据权利要求1所述的一种用于农产品的物流包装箱,其特征是:所述凸轮(5)侧面设有多个凸起颗粒(16),便于旋转凸轮(5),有效防止打滑。

说明书

技术领域

本实用新型涉及物流技术领域,具体涉及一种用于农产品的物流包装箱。

背景技术

在物流行业,物品流通过程中很多物品需要进行装箱处理,以便于携带,同时还能避免物品损坏。对于农产品的保鲜和保存完整度均有一定的要求,然而现在大多数的农产品物流包装箱的结构单一,不便于在运输过程中对农产品起到保护作用,也不便于在物流运输过程中使得多个包装箱相连接来稳固堆积。针对上述问题,有必要在原有农产品物流包装箱的基础上进行创新设计。

发明内容

本实用新型所要解决的技术问题是提供一种用于农产品的物流包装箱,不仅能确保农产品的保鲜和保存完整度,还便于在物流运输过程中将多个包装箱相连接来稳固堆积,大大节省空间。

为解决上述技术问题,本实用新型所采用的技术方案是:一种用于农产品的物流包装箱,包括箱体、箱盖和多个分装盒,箱体为上端开口的中空结构,箱盖用于密封箱体的上端开口,箱盖两侧均设有凹槽,箱体两侧均设有连接件,所述连接件包括凸轮和转轴,凸轮通过转轴安装在箱体上,凸轮绕转轴旋转可卡入凹槽中,将箱盖固定在箱体的上方,多个分装盒均位于箱体的空腔内,各分装盒的侧壁均设有永磁体,分装盒之间通过磁吸力连接。

优选的方案中,所述箱体一侧外壁设有连接条,另一侧外壁对称设有连接块,连接块设有与连接条匹配的第一连接孔,用于将多个包装箱在水平方向连接成一个整体。

优选的方案中,所述箱体顶部设有多个连接柱,箱体底部设有多个与连接柱匹配的第二连接孔,用于将多个包装箱上下堆叠连成一个整体。

优选的方案中,所述箱体侧壁设有至少两个冰袋槽,用于盛放冰袋。

优选的方案中,所述箱体底板设有通风孔,通风孔内设有过滤网。

优选的方案中,所述箱盖上部设有温度计,用于检测箱体内的温度。

优选的方案中,所述凸轮侧面设有多个凸起颗粒,便于旋转凸轮,有效防止打滑。

本实用新型提供一种用于农产品的物流包装箱,采用上述结构具有以下有益效果:

1)通过旋转凸轮卡入凹槽中,将箱盖固定在箱体开口的上方,能在运输过程中对包装箱内的农产品起到第一重保护的作用,同时在箱体内对称设置多个用于容纳农产品的分装盒,各分装盒之间通过磁吸力连接为一个整体,有效防止分装盒之间在运输过程中的碰撞,对农产品起到了第二重保护的作用;

2)在箱体的侧壁设有至少两个冰袋槽,用来放置冰袋,便于避免冰袋直接放入箱内,导致在运输过程中融化将农产品浸湿,同时又能对农产品起到低温保鲜的作用,此外在箱盖上部设有温度计,便于实时监测箱体内的温度,增强了包装箱的实用性;

3)连接条通过第一连接孔与连接块可拆卸连接,可根据实际需要将多个相同的包装箱在水平方向连接成一个整体,不仅稳固包装箱,增加了该包装箱的稳定性,还大大节省运输和存放的空间;

4)利用连接柱与第二连接孔相配合,可根据实际需要将多个相同的包装箱上下堆叠连成一个整体,不仅稳固包装箱,增加了该包装箱的稳定性,还大大节省运输和存放的空间;

5)通过在箱体底板设置的通风孔,通风孔内设有过滤网,便于保持包装箱内干燥通风,有效防止长时间的运输造成农产品的腐烂或变质;

6)结构简单、使用方便和制作成本低,符合低碳环保的机械设计理念,经济效果十分显著,具有推广应用的前景。

附图说明

下面结合附图和实施例对本实用新型作进一步说明:

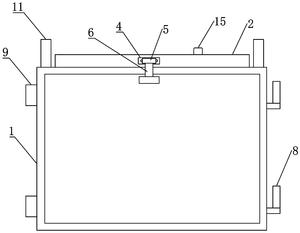

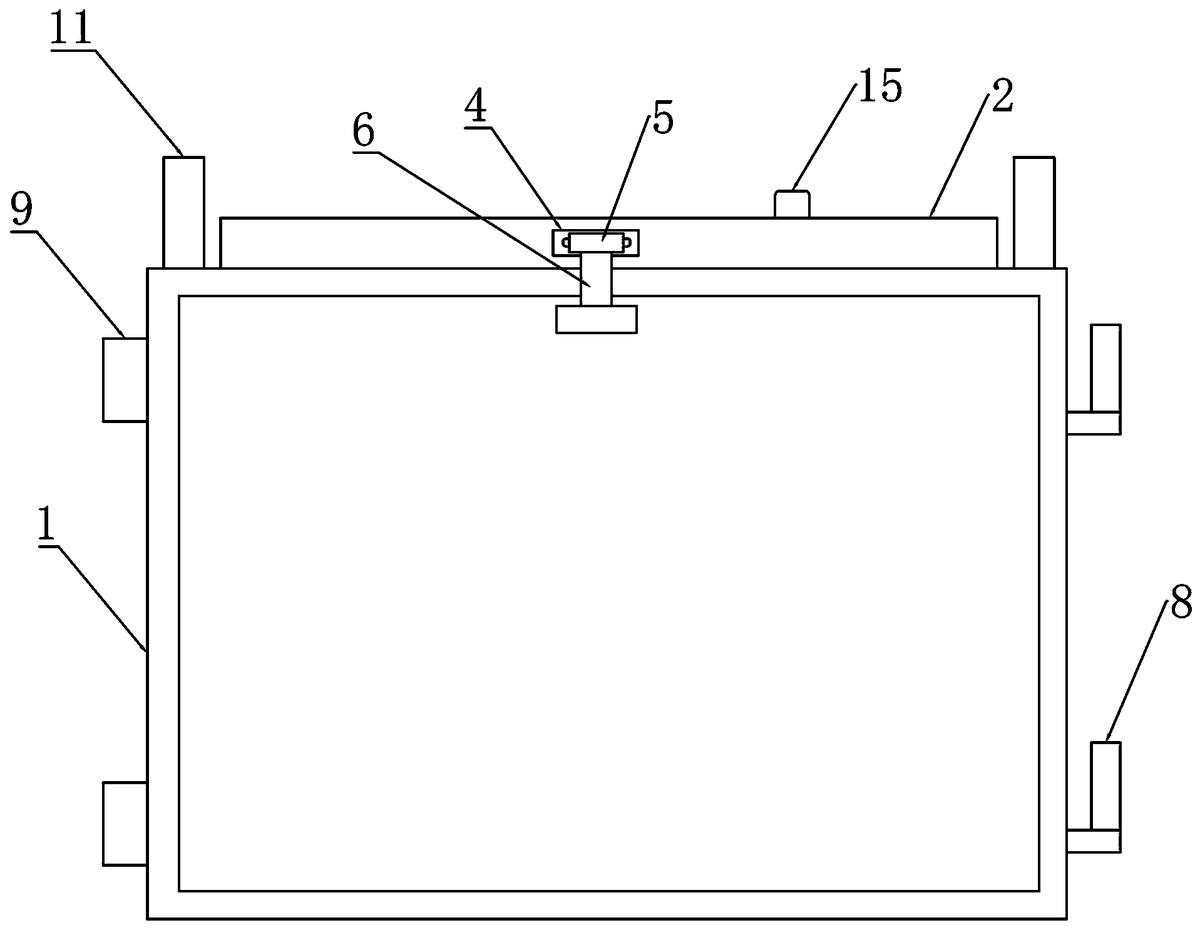

图1为本实用新型的主视结构示意图;

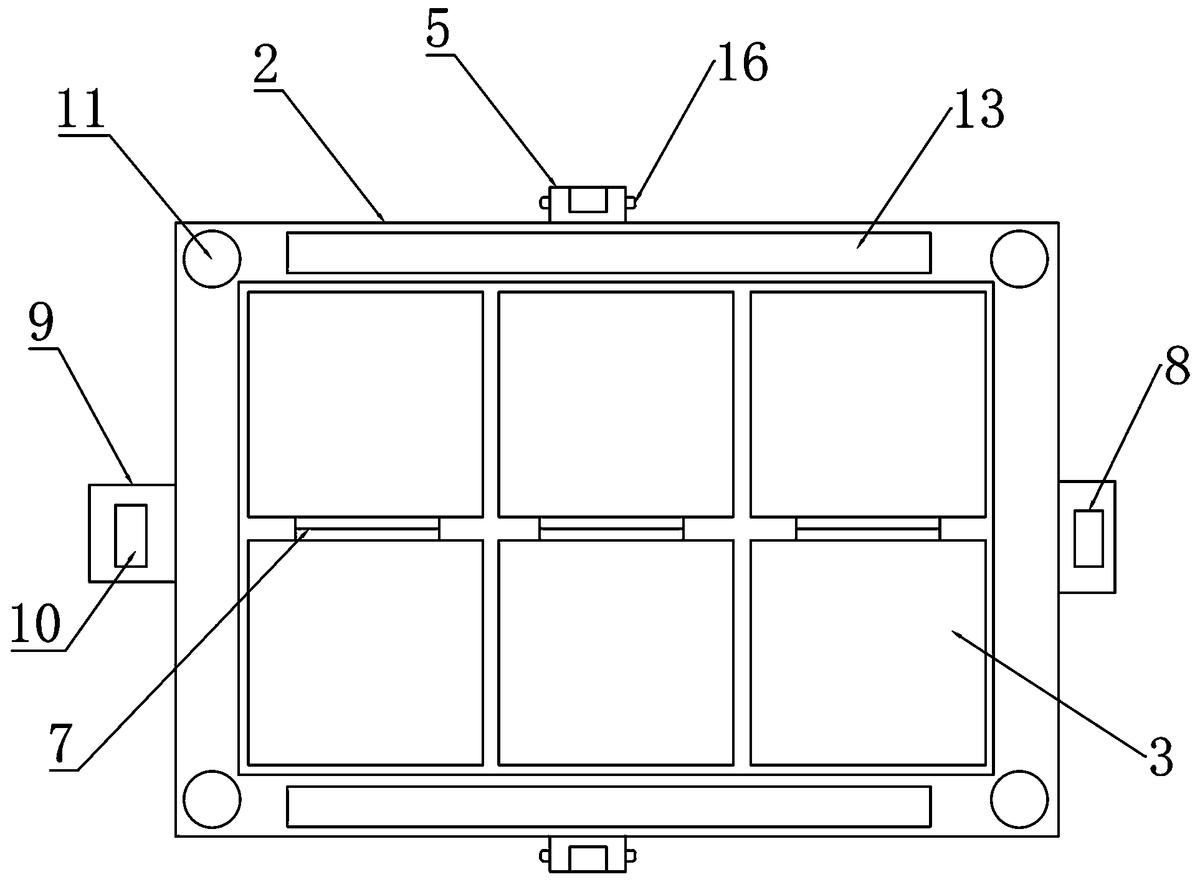

图2为本实用新型的俯视结构示意图;

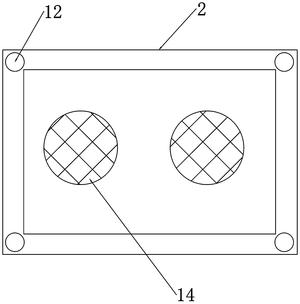

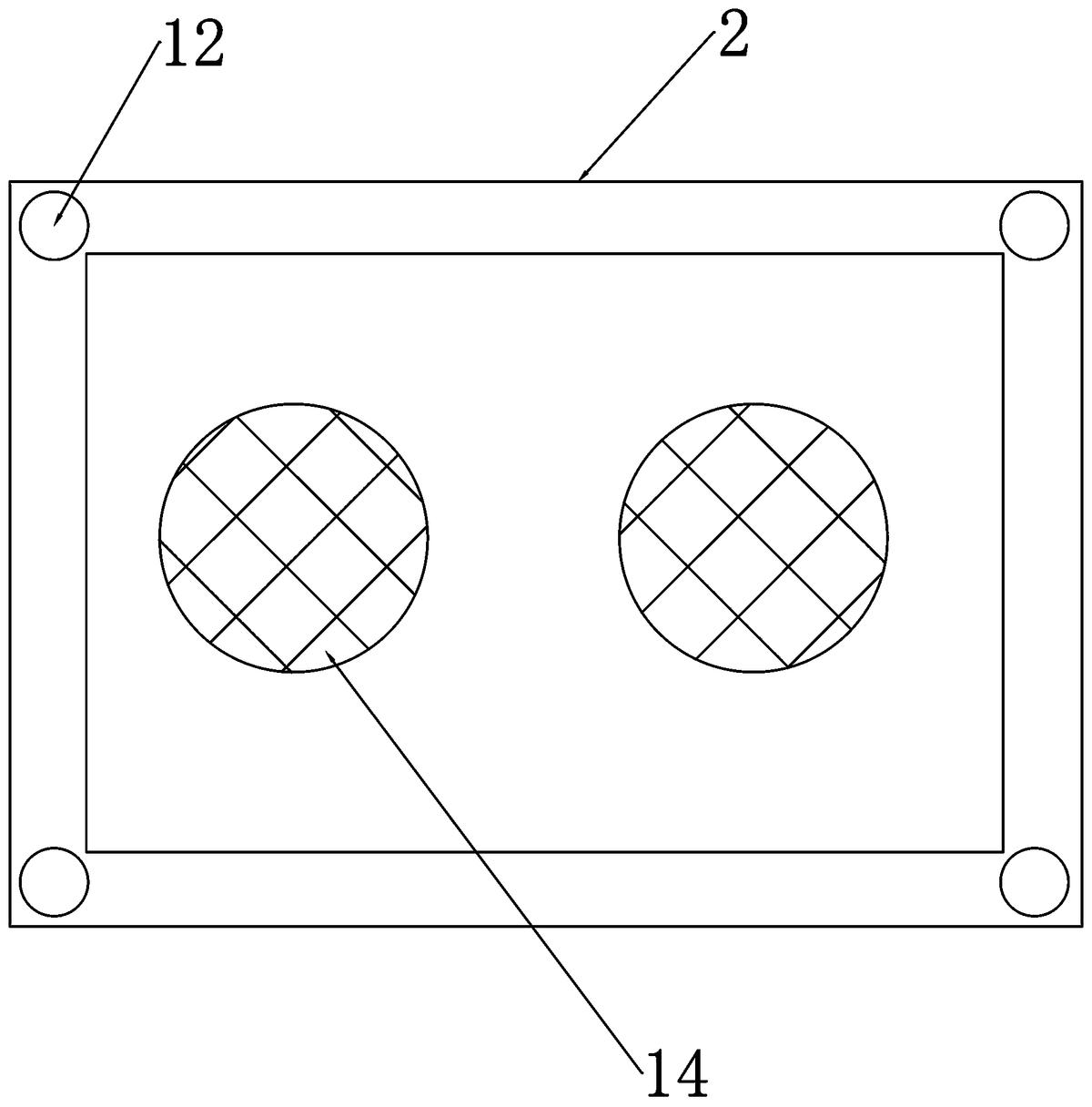

图3为本实用新型的仰视结构示意图;

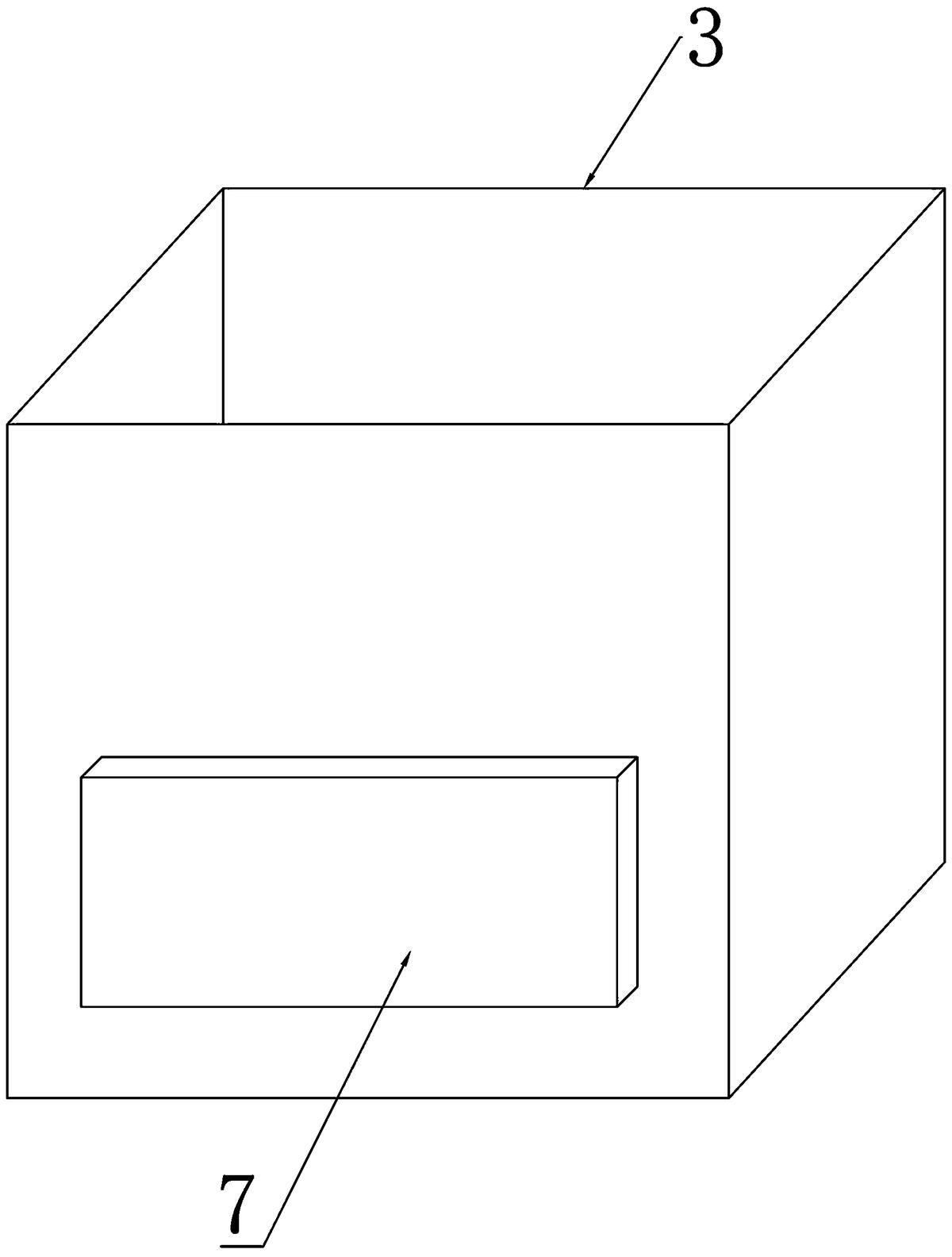

图4为本实用新型中分装盒的结构示意图;

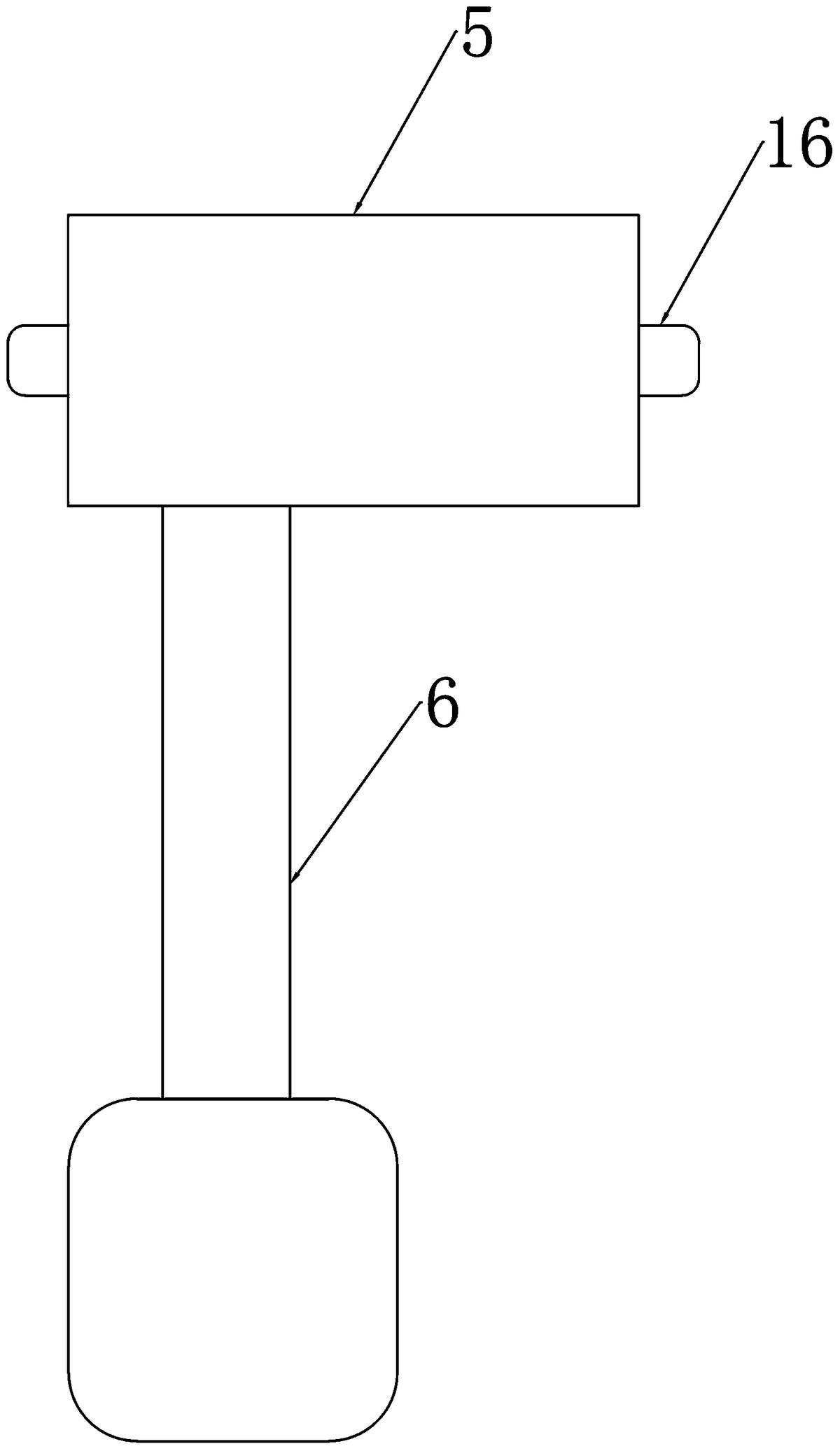

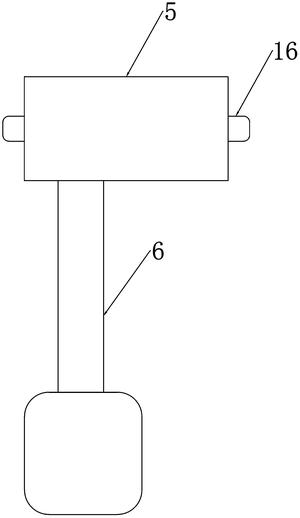

图5为本实用新型中连接件的结构示意图。

图中:箱体1,箱盖2,分装盒3,凹槽4,凸轮5,转轴6,永磁体7,连接条8,连接块9,第一连接孔10,连接柱11,第二连接孔12,冰袋槽13,通风孔14,温度计15,凸起颗粒16。

具体实施方式

为了使本技术领域的人员更好地理解本实用新型的技术方案,下面结合实施例对本实用新型作进一步详细的说明。在以下说明中,省略了对公知结构和技术的描述,以避免不必要地混淆本实用新型的概念。

如图1-5中,一种用于农产品的物流包装箱,包括箱体1、箱盖2和多个分装盒3,箱体1为上端开口的中空结构,箱盖2用于密封箱体1的上端开口,箱盖2两侧均设有凹槽4,箱体1两侧外壁均设有连接件,所述连接件包括凸轮5和转轴6,凸轮5通过转轴6安装在箱体1上,凸轮5绕转轴6旋转可卡入凹槽4中,将箱盖2固定在箱体1的上方,多个分装盒3均位于箱体1的空腔内,各分装盒3的侧壁均设有永磁体7,分装盒3之间通过磁吸力连接。通过旋转凸轮5卡入凹槽4中,将箱盖2固定在箱体1开口的上方,能在运输过程中对包装箱内的农产品起到第一重保护的作用,同时在箱体内对称设置多个用于容纳农产品的分装盒3,各分装盒之间通过磁吸力连接为一个整体,有效防止分装盒之间在运输过程中的碰撞,对农产品起到了第二重保护的作用。

优选的方案中,所述箱体1一侧外壁设有连接条8,另一侧外壁对称设有连接块9,连接块9设有与连接条8匹配的第一连接孔10,用于将多个包装箱在水平方向连接成一个整体,不仅稳固包装箱,增加了该包装箱的稳定性,还大大节省运输和存放的空间。

优选的方案中,所述箱体1顶部设有多个连接柱11,箱体1底部设有多个与连接柱11匹配的第二连接孔12,用于将多个包装箱上下堆叠连成一个整体,不仅稳固包装箱,增加了该包装箱的稳定性,还大大节省运输和存放的空间。

优选的方案中,所述箱体1侧壁设有至少两个冰袋槽13,用于盛放冰袋,便于避免冰袋直接放入箱内,导致在运输过程中融化将农产品浸湿,同时又能对农产品起到低温保鲜的作用。

优选的方案中,所述箱体1底板设有通风孔14,通风孔14内设有过滤网,便于保持包装箱内干燥通风,有效防止长时间的运输造成农产品的腐烂或变质。

优选的方案中,所述箱盖2上部设有温度计15,用于检测箱体1内的温度,便于及时更换冰块,避免温度过高影响农产品的保鲜效果,增强了包装箱的实用性。

优选的方案中,所述凸轮5侧面设有多个凸起颗粒16,便于旋转凸轮5,有效防止打滑。

上述的实施例仅为本实用新型的优选技术方案,不是全部的实施例,而不应视为对于本实用新型的限制,本实用新型的保护范围应以权利要求记载的技术方案,包括权利要求记载的技术方案中技术特征的等同替换方案为保护范围。即在此范围内的等同替换改进,也在本实用新型的保护范围之内。
