摘要

一种共享移动电源,包括共享移动电源外壳、外壳的顶端有一个开关控制按键,一个USB电量输入接口,一个USB电量输出接口,以及一个二维码,正面上靠近顶部的位置有一个二维码,以及一排电量显示指示灯,移动电源外壳的内部包括控制模块、电池组、以及无线充电设备,无线充电设备包含电磁线圈、整流器、高频逆变模块、控制器,所述控制模块与开关控制按键、USB电量输入接口、USB电量输出接口无线充电模块、电池组、电量显示指示灯电连接。通过上述,该共享移动电源通过扫描二维码进行租借归还,支持外界对其进行有线和无线两种充电方式,具有自动智能化高,功能多样,使用范围广泛等优点。

法律状态

法律状态公告日 20190226
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(9

独立权利要求数量(1

1.一种共享移动电源,包括充电柜外壳,外壳的顶部包含一个开关按键、一个二维码、一个USB输入接口、以及一个USB输出接口,外壳的正面靠近顶部的边沿上有一个二维码和一排电源电量显示指示灯,外壳的内部包含控制模块、无线充电模块、以及电芯,所述开关按键、USB输入接口、USB输出接口、电量指示灯、无线充电模块、电芯均与控制模块电连接。

2.如权利要求1所述共享移动电源,其特征在于:共享移动电源可通过USB有线充电方式进行充电,也可通过无线充电方式进行充电。

3.如权利要求1所述共享移动电源,其特征在于无线充电模块包括无线能量发射端和能量接收端两个无线充电能量交互部分。

4.如权利要求3所述共享移动电源,其特征在于:所述无线充电能量发射端包含谐振网络、整流器AC-DC以及整流器DC-DC、高频逆变模块、检测电路和控制器。

5.如权利要求3所述共享移动电源,其特征在于:所述无线充电能量接收端包含谐振网络、AC-DC整流器、检测模块、控制模块、以及其他电路电子元器件。

8.如权利要求5所述共享移动电源,其特征在于:直流电经过高频逆变电路后形成100KHz—200KHz的交流电。

6.如权利要求1所述共享移动电源,其特征在于:所述共享移动电源外壳顶部的二维码与正面的二维码包含相同的信息。

7.如权利要求1所述共享移动电源,其特征在于:所述电量指示灯为LED灯。

9.如权利要求1所述共享移动电源,其特征在于:用户通过智能移动终端上的APP或者微信公众号扫描租借共享移动电源。

1.一种共享移动电源,包括充电柜外壳,外壳的顶部包含一个开关按键、一个二维码、一个USB输入接口、以及一个USB输出接口,外壳的正面靠近顶部的边沿上有一个二维码和一排电源电量显示指示灯,外壳的内部包含控制模块、无线充电模块、以及电芯,所述开关按键、USB输入接口、USB输出接口、电量指示灯、无线充电模块、电芯均与控制模块电连接。 2.如权利要求1所述共享移动电源,其特征在于:共享移动电源可通过USB有线充电方式进行充电,也可通过无线充电方式进行充电。 3.如权利要求1所述共享移动电源,其特征在于无线充电模块包括无线能量发射端和能量接收端两个无线充电能量交互部分。 4.如权利要求3所述共享移动电源,其特征在于:所述无线充电能量发射端包含谐振网络、整流器AC-DC以及整流器DC-DC、高频逆变模块、检测电路和控制器。 5.如权利要求3所述共享移动电源,其特征在于:所述无线充电能量接收端包含谐振网络、AC-DC整流器、检测模块、控制模块、以及其他电路电子元器件。 6.如权利要求1所述共享移动电源,其特征在于:所述共享移动电源外壳顶部的二维码与正面的二维码包含相同的信息。 7.如权利要求1所述共享移动电源,其特征在于:所述电量指示灯为LED灯。 8.如权利要求5所述共享移动电源,其特征在于:直流电经过高频逆变电路后形成100KHz—200KHz的交流电。 9.如权利要求1所述共享移动电源,其特征在于:用户通过智能移动终端上的APP或者微信公众号扫描租借共享移动电源。

说明书

技术领域

本实用新型属于移动终端供电技术领域,具体的说是关于一种共享移动电源。

背景技术

随着智能移动终端的兴起和推广,人们在工作和生活中越来越依赖于智能终端的工作和运行,而智能移动终端的电池容量远没达到人们对其的需求,目前,市场上出现了不少智能移动终端的移动充电器,满足了人们的一部分需求,但仍未能满足人们外出对智能终端充电的需求。

目前,市场上的一些公共场所已经安装了共享移动电源,共享电源固定在公共场所中,客户通过APP扫二维码进行支付,便可以通过USB数据线对智能终端进行充电,然而,该共享方式租借及归还地点有所限制,户外租借归还难度大。

发明内容

本实用新型的目的在于,针对上述缺点,本实用新型提供了一种共享移动电源,该共享移动电源具有租借及归还简便、同时支持有线和无线充电、安全可靠等优点。

本实用新型通过下面技术方案实现的:

一种共享移动电源,包括外壳,外壳的顶部上有一个开关控制按键,一个USB输入接口、一个USB输出接口、以及一个二维码,正面靠近顶部边沿的位置有一个二维码、以及一排电量显示灯。共享移动电源的内部包括电芯、无线充电模块、以及控制模块,无线充电模块包含能量发射端和能量接收端,能量发射端包括谐振网络、整流器AC-DC以及整流器DC-DC、高频逆变模块、检测电路和控制器,能量接收端包括谐振网络、AC-DC整流器、检测模块、控制模块、以及其他电路电子元器件,所述开关按键、USB输入接口、USB输出接口、电量指示灯、无线充电模块、电芯均与控制模块电连接。

其中,移动电源外壳的正面和顶部的两个二维码包含相同的信息。

进一步地,所述共享移动电源包含有线和无线两种接收外部电量方式。

其中,所述共享移动电源通过无线充电模块的能量接收端接收外部的无线高频交流电磁场后变成致列电流对共享移动电源进行充电。

其中,所述共享移动电源通过USB输入接口接收外部电量。

其中,直流电经过高频逆变电路后形成100KHz—200KHz的交流电。

进一步地,所述共享移动电源包含有线和无线两种对智能移动终端进行充电。

其中,所述共享移动电源通过无线充电模块的能量发射端把稳定的直流电转变成高频交变电磁场的形式为智能移动终端进行无线充电。

其中,所述共享移动电源通过USB输出接口的有线方式给智能移动终端进行充电。

其中,直流电经过高频逆变电路后形成100KHz—200KHz的交流电。

进一步地,用户通过智能移动终端上的APP或者微信公众号扫描租借共享移动电源。

相对于现有技术,本实用新型具有如下有益效果:

本实用新型所述移动共享电源操作简单方便、使用范围广泛,能够极大地满足用户外出时对移动终端进行充电的需求,同时具有有线和无线两种充电模式,能够满足用户不同类型的移动终端的供电需求,具有社会效益明显、易于推广等特点。

附图说明

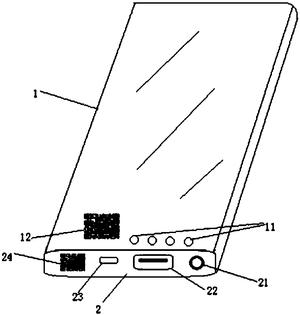

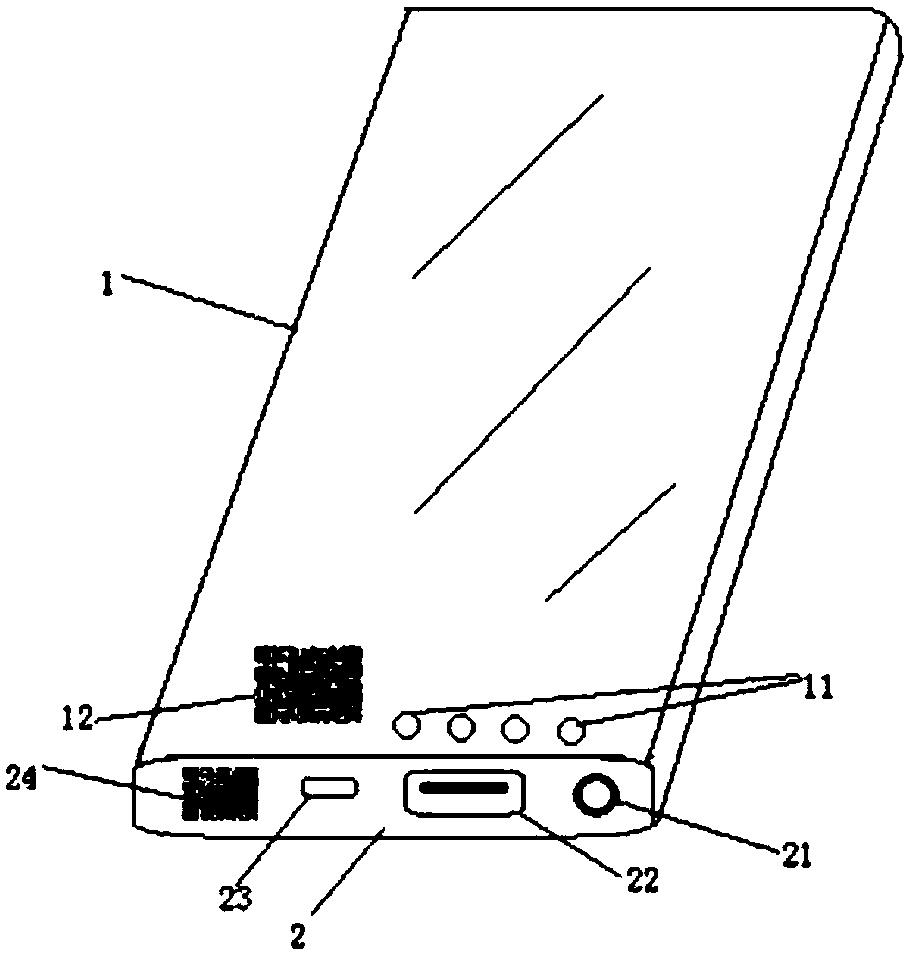

图1为本实用新型一实施例共享移动电源整体结构示意图;

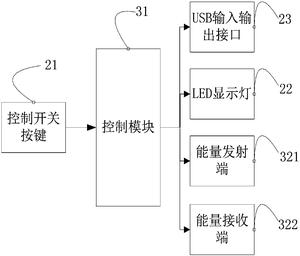

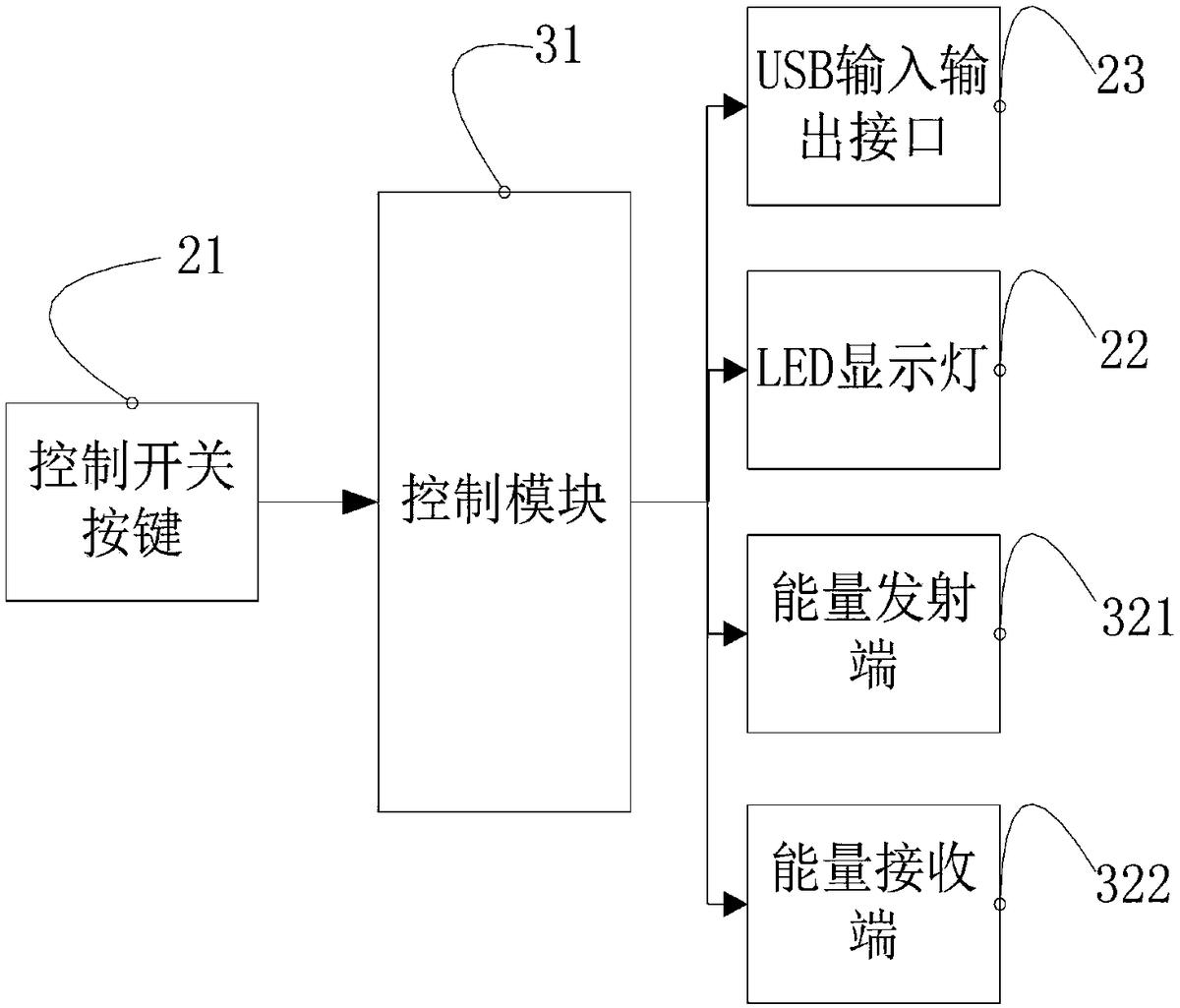

图2为本实用新型一实施例的共享移动电源内部模块连接图。

具体实施方式

为使本实用新型的目的、技术方案及优点更加清楚明白,以下结合附图及实施例,对本实用新型进行进一步详细说明。应当理解,此处所描述的具体实施例仅仅用以解释本实用新型,并不用于限定本实用新型。

本实用新型提供了一种共享移动电源整体结构设计。

如图1所示,本实用新型一实施例共享移动电源整体结构示意图,包括外壳,外壳的顶部2有一个控制开关按键21、一个USB输出接口22、一个USB输入接口23、一个二维码24,外壳的正面1上有一排电量显示灯11,以及一个二维码12,其中,二维码24和二维码12包含完全的信息,电量显示灯11为LED灯。外壳的内部包含制模块31、无线充电模块32、以及电芯33,无线充电模块32包含无线能量发射端321和能量接收端322两个无线充电能量交互部分,其中,能量发射端321包括谐振网络、整流器AC-DC 以及整流器DC-DC、高频逆变模块、检测电路和控制器,能量接收端322包括谐振网络、AC-DC整流器、检测模块、控制模块、以及其他电路电子元器件,在移动电源进行工作时,能量发送结构把外部电压经过AC-DC整流滤波后变成稳定的直流电,然后经过DC-DC变换器将电压调节到一个固定的值供给高频逆变电路。

如图2所示,共享移动电源的开关按键、USB输入接口、USB输出接口、电量指示灯、无线充电模块、电芯均与控制模块电连接。

当移动电源给自身进行充电时,外部电压源与能量发射端321连接,电池组与能量接收端322连接。移动电源内部的能量发射端321与外部电压源连接,并且把外部电压源转变成稳定的直流电后,通过高频逆变电路把直流电变成100KHz—200KHz的高频交流电后经过谐振网络产生高频交变磁场发射出去;能量接收端322通过谐振网络把发射端的交变磁场接收并转化成高频交变电流,然后由AC-DC整流器把高频交流电整流成稳定的直流电,再通过直流电给移动电源的电芯33进行充电。

当共享移动电源对智能移动终端进行无线充电时,能量接收端322通过控制开关与电池组断开,能量发射端321连接到电芯33上,通过能量发射端321把电芯33的电量转化成高频交流磁场,然后由智能移动终端的能量接收装置把高频交变磁场转化成直流电对其充电。

当共享移动电源归还至充电柜内时,充电柜通过扫描共享移动电源正面二维码12读取共享移动电源信息,并计算出共享移动电源租借时长及费用。

需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或者操作之间存在任何这种实际的关系或者顺序。而且,术语“包含”、“包括”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系统要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下,由语句“包括一个、、、、、、”限定的要素,并不排除在包括所述要素的过程、方法、物品、设备或者装置中还存在另外的相同要素。

对于本实用新型一种共享移动电源,实现的形式是多种多样的。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
