本实用新型涉及渔具照明技术领域，特别是一种利用鱼竿支架控制侧灯的夜钓 灯。

一般来说，鱼竿是一种捕鱼工具，外形为细长多节竿状物，通常有一个把手，由把 手到前端逐渐变细变尖，要用一根钓线连接带有饵料的鱼钩来使用，鱼竿最初是人类用于 捕鱼维生的工具，现通常用于户外运动中的钓鱼休闲，现在人们通常白天上班，对于喜欢钓 鱼的人来说，夜钓绝对是最好的选择，钓友夜钓过程中，夜钓的光线很差，为了能够清楚地 看清鱼漂的动静，需要借助于专门的设备，目前使用的设备主要是夜钓灯，夜钓灯的侧灯在 钓到鱼或者给鱼钩上饵的时候使用，一般都处于关闭状态，但钓到鱼时，钓鱼人要去控制侧 灯又要手握鱼竿有时会手忙脚乱，而且在河边很容易发生危险，并且给鱼钩上饵时要兼顾 侧灯开关，浪费时间。

为解决上述问题，本实用新型提供一种利用鱼竿支架控制侧灯的夜钓灯。

本实用新型解决其技术问题所采用的技术方案是：一种利用鱼竿支架控制侧灯的 夜钓灯，包括主灯主体和支撑架；所述主灯主体置于三脚架顶端，且主灯主体前端设有照明 灯，且主灯主体末端设有主灯开关和充电口；所述主灯主体侧面设有侧灯，且侧灯通过导线 与正极、负极相连；所述侧灯、正极与负极置于侧灯框内；所述正极与负极通过导线与伸缩 杆内的按钮负极与按钮正极相连，且两根导线被包裹在导线管内；所述支撑架内设有连接 杆，且连接杆穿过伸缩杆前端；所述支撑架上设有Y型支架，且支撑架下方设有两根固定架； 所述伸缩杆末端设有V型支架，且V型支架中间设有侧灯按钮，且侧灯按钮周边设有凸台；所 述伸缩杆内末端设有按钮负极、按钮正极，且按钮负极、按钮正极下方设有导电板；所述导 电板上方设有侧灯按钮。

优选的，所述支撑架上设有Y型支架，且Y型支架可绕着支撑架摆动停止。

优选的，所述支撑架后端为弧形状，且Y型支架摆动的弧度相同。

优选的，所述侧灯按钮周边设有凸台，防止侧灯按钮弹出伸缩杆。

优选的，所述伸缩杆内的导电板为刚性材料，且会弹起侧灯按钮。

本实用新型的有益效果是：将夜钓灯侧灯打开按钮与鱼竿支架相结合，在钓鱼人 夜间提鱼竿时，钓鱼灯侧灯打开，方便了钓鱼人夜间为鱼钩上饵过程，节省了夜间鱼钩上饵 时间，以及使夜间鱼钩上饵操作更加安全。

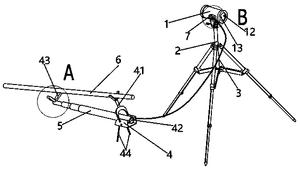

图1为本实用新型所述的一种利用鱼竿支架控制侧灯的夜钓灯的整体视图。

图2为图1的A部放大图。

图3为图1的B部放大图。

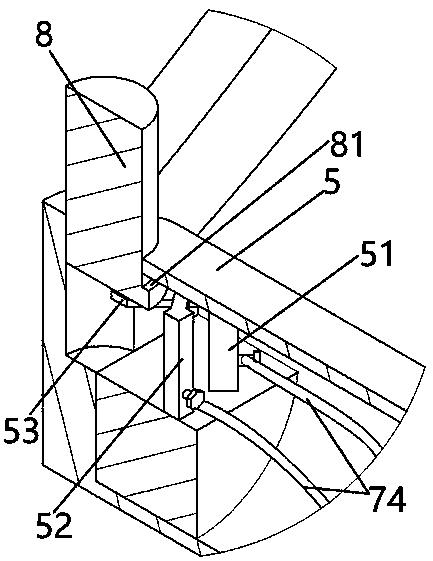

图4为本实用新型所述的一种利用鱼竿支架控制侧灯的夜钓灯的侧灯按钮的剖视 图。

图中：1、主灯；12、主灯开关；13、充电口；2、三脚架；3、导线管；4、支撑架；41、Y型支 架；42、连接杆；43、V型支架；44、固定架；5、伸缩杆；51、按钮负极；52、按钮正极；53、导电板； 6、鱼竿；7、侧灯框；71、侧灯；72、正极；73、负极；74、导线；8、侧灯按钮；81、凸台。

为使本实用新型的技术方案更加清楚明白，下面结合附图具体实施例对本实用新 型作进一步说明。

如图1所示，本实用新型所述的一种利用鱼竿支架控制侧灯的夜钓灯，包括主灯1 主体和支撑架4；所述主灯1主体置于三脚架2顶端，且主灯1主体前端设有照明灯，且主灯1 主体末端设有主灯开关12和充电口13；所述主灯1主体侧面设有侧灯71，且侧灯71通过导线 74与正极72、负极73相连；所述侧灯71、正极72与负极73置于侧灯框7内；所述正极72与负极 73通过导线74与伸缩杆5内的按钮负极51与按钮正极52相连，且两根导线74被包裹在导线 管3内；所述支撑架4内设有连接杆42，且连接杆42穿过伸缩杆5前端；所述支撑架4上设有Y 型支架41，且支撑架4下方设有两根固定架44；所述伸缩杆5末端设有V型支架43，且V型支架 43中间设有侧灯按钮8，且侧灯按钮8周边设有凸台81；所述伸缩杆5内末端设有按钮负极 51、按钮正极52，且按钮负极51、按钮正极52下方设有导电板53；所述导电板53上方设有侧 灯按钮8。

使用时，找好角度安放好三脚架2，调整角度将固定架44插入土里，拉出伸缩杆5， 将鱼竿6放在Y型支架41与V型支架43上，鱼竿6按下侧灯按钮8，打开主灯开关12；钓到鱼或 给鱼钩上饵时，提起鱼竿6，侧灯按钮8被导电板53弹起，导电板53触碰按钮负极51与按钮正 极52，侧灯71得电亮；钓鱼时，侧灯按钮8被鱼竿6压下，导电板53与按钮负极51、按钮正极52 脱离失电，侧灯灭。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不 局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用 新型的技术方案及其发明构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之 内。
