【中国实用新型】一种锁紧装置

有权-审定授权 中国

申请号:
CN201820696042.7
专利权人:
张波
授权公告日/公开日:
2018.12.11
专利有效期:
2018.05.11-2028.05.11
技术分类:
E05:锁;钥匙;门窗零件;保险箱
历史运营情况:
价值度指数:
49.0分
交易方式:
转让
价格:
面议
266 0

发布人

张波

联系人张波

15915332191
1076713383@qq.com
1076713383
15915332191
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201820696042.7
申请日
20180511
公开/公告号
CN208220430U
公开/公告日
20181211
申请/专利权人
[张波]
发明/设计人
[张波]
主分类号
E05B69/00
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
四川(51)
颁证日
G06T1/00
代理人

摘要

本实用新型公开了一种锁紧装置,主要用于人们日常生活产品(比如晾衣服的衣架)上,提供锁紧固定功能。本实用新型包括:底壳,主驱动齿条,副驱动件,限位复位件,棘爪,传动齿轮,锁紧齿条,面壳,螺钉。实现对外物(比如晾衣杆)的锁紧和解锁。本实用新型解决了现有产品不能锁紧固定的缺陷,满足人们的痛点需求,不改变现有产品如衣架的使用方式和传统习惯,锁紧装置不启动时,与现有普通衣架完全一样。本实用新型继承现在,开创未来,结构独特,新颖,紧凑,具有广泛的市场需求和推广实用价值。

法律状态

法律状态公告日 20181211
法律状态 授权
法律状态信息 授权
法律状态公告日 20181211
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(9

独立权利要求数量(1

1.一种锁紧装置,其特征在于,包括:底壳(1),主驱动齿条(2),副驱动件(3),限位复位件(4),棘爪(5),传动齿轮(6),锁紧齿条(7),面壳(8),螺钉(9),所述主驱动齿条(2)装配在底壳(1)里面,副驱动件(3)叠加装配在主驱动齿条(2)的上面,限位复位件(4)叠加装配在主驱动齿条(2)的上面和副驱动件(3)的右边,棘爪(5)装配在限位复位件(4)的右边,传动齿轮(6)平行装配在棘爪(5)的上边,锁紧齿条(7)装配在传动齿轮(6)的右边,最后装配面壳(8),并用螺钉(9)把面壳(8)和底壳(1)锁紧在一起。

2.如权利要求1所述的一种锁紧装置,其特征在于,所述底壳(1)上有一个大的第一长圆孔(11),有三个小圆孔(12),有两个底部开通的圆筒柱(13),有一个第一圆柱(14),还有另一个第二圆柱(15),有一段第一侧立墙骨(16),还有三个第二侧立墙骨(17),有一段第一齿条(18),有一段第一长凹槽(19),第一长凹槽(19)中有一个第三侧立墙骨(110),有四个螺丝柱(111),底面上有四个第一凹台(112),所述底壳(1)的左侧是三段直的第一侧立面(113),右侧是一段直的第二侧立面(114),下侧是两段直的和一段斜的和两段弧形的第三侧立面(115),上端是开口的。

3.如权利要求1所述的一种锁紧装置,其特征在于,所述主驱动齿条(2)上有一个大的第二长圆孔(21),有一对竖向第一导向槽(22),还有一对横向第二导向槽(23),有一段第二齿条(24),有一个第一弹性臂(25),还有一个第二弹性臂(26),所述主驱动齿条(2)的左侧中部和上侧右部和下侧右部,都有一段高出或突出的平台面(27)。

4.如权利要求1所述的一种锁紧装置,其特征在于,所述副驱动件(3)整体是上下成长圆形,其上下两端是长长的表面和实体(31),中部有一个第三长圆孔(32),第三长圆孔的上下两面都凸出一圈第四侧立墙骨(33),右侧有凸出的五个第一锯齿形(34),右侧下边有一个“L”型的卡位(35),所述副驱动件(3)底面的上下两端,有一对“U”型的第五侧立墙骨(36),还有凸出来的一对第三圆柱(37)。

5.如权利要求1所述的一种锁紧装置,其特征在于,所述限位复位件(4)整体上是类似开口向左的反“C”型,正面左半部分的上下各一个共一对第三导向槽(41),正面右半部分比左半部分抬高约一层,其右侧是一段直面(42),左侧是凹进去的五个第二锯齿形(43),所述限位复位件(4)的反面,即背面,上下各有一个共一对长圆形导向围骨(44),成左右方向的横向型。

6.如权利要求1所述的一种锁紧装置,其特征在于,所述棘爪(5)是类似一个“S”型的,其上部是棘爪尖(51),中部是一个圆筒(52),下部是弹臂(53),所述棘爪尖(51)和圆筒(52)之间的连接处是一段细窄的弧形体(55)。

7.如权利要求1所述的一种锁紧装置,其特征在于,所述传动齿轮(6)是一个同轴同体的齿轮组,从下到上依次是小齿轮(61),大齿轮(62),棘齿轮(63),小齿轮(61)与大齿轮(62)之间是一个圆形盘体(64),所述传动齿轮(6)的中心是一个第一圆形通孔(65)。

8.如权利要求1所述的一种锁紧装置,其特征在于,所述锁紧齿条(7)整体是类似“7”字型,包含上部的横向部分和右部的竖向部分,横向部分有一个向上的弧形面(71),竖向部分包含一段第三齿条(72),和正反两面各有一个凸出的长圆形的第一围骨(73),第一围骨中心是长圆形的凹槽(74)。

9.如权利要求1所述的一种锁紧装置,其特征在于,所述面壳(8)在形状和大部分结构上与底壳(1)形成对应的关系,包含有一个大的第四长圆孔(81),有两个第二圆形通孔(82),所述第二圆形通孔(82)的下端有凸台(83),所述面壳(8)还有一个圆形围骨(84),有一个圆形凹槽(85),有一段第二长凹槽(86),第二长凹槽中有一个第六侧立墙骨(87),还有四个螺钉过孔(88),所述螺钉过孔(88)的上端有第二凹台(89),下端有第二围骨(810),所述面壳(8)的顶面有四个第三凹台(811),所述面壳(8)的左侧是三段直的第四侧立面(812),右侧是一段直的第五侧立面(813),下侧是两段直的和一段斜的和两段弧形的第六侧立面(814),上端是开口的。

1.一种锁紧装置,其特征在于,包括:底壳(1),主驱动齿条(2),副驱动件(3),限位复位件(4),棘爪(5),传动齿轮(6),锁紧齿条(7),面壳(8),螺钉(9),所述主驱动齿条(2)装配在底壳(1)里面,副驱动件(3)叠加装配在主驱动齿条(2)的上面,限位复位件(4)叠加装配在主驱动齿条(2)的上面和副驱动件(3)的右边,棘爪(5)装配在限位复位件(4)的右边,传动齿轮(6)平行装配在棘爪(5)的上边,锁紧齿条(7)装配在传动齿轮(6)的右边,最后装配面壳(8),并用螺钉(9)把面壳(8)和底壳(1)锁紧在一起。 2.如权利要求1所述的一种锁紧装置,其特征在于,所述底壳(1)上有一个大的第一长圆孔(11),有三个小圆孔(12),有两个底部开通的圆筒柱(13),有一个第一圆柱(14),还有另一个第二圆柱(15),有一段第一侧立墙骨(16),还有三个第二侧立墙骨(17),有一段第一齿条(18),有一段第一长凹槽(19),第一长凹槽(19)中有一个第三侧立墙骨(110),有四个螺丝柱(111),底面上有四个第一凹台(112),所述底壳(1)的左侧是三段直的第一侧立面(113),右侧是一段直的第二侧立面(114),下侧是两段直的和一段斜的和两段弧形的第三侧立面(115),上端是开口的。 3.如权利要求1所述的一种锁紧装置,其特征在于,所述主驱动齿条(2)上有一个大的第二长圆孔(21),有一对竖向第一导向槽(22),还有一对横向第二导向槽(23),有一段第二齿条(24),有一个第一弹性臂(25),还有一个第二弹性臂(26),所述主驱动齿条(2)的左侧中部和上侧右部和下侧右部,都有一段高出或突出的平台面(27)。 4.如权利要求1所述的一种锁紧装置,其特征在于,所述副驱动件(3)整体是上下成长圆形,其上下两端是长长的表面和实体(31),中部有一个第三长圆孔(32),第三长圆孔的上下两面都凸出一圈第四侧立墙骨(33),右侧有凸出的五个第一锯齿形(34),右侧下边有一个“L”型的卡位(35),所述副驱动件(3)底面的上下两端,有一对“U”型的第五侧立墙骨(36),还有凸出来的一对第三圆柱(37)。 5.如权利要求1所述的一种锁紧装置,其特征在于,所述限位复位件(4)整体上是类似开口向左的反“C”型,正面左半部分的上下各一个共一对第三导向槽(41),正面右半部分比左半部分抬高约一层,其右侧是一段直面(42),左侧是凹进去的五个第二锯齿形(43),所述限位复位件(4)的反面,即背面,上下各有一个共一对长圆形导向围骨(44),成左右方向的横向型。 6.如权利要求1所述的一种锁紧装置,其特征在于,所述棘爪(5)是类似一个“S”型的,其上部是棘爪尖(51),中部是一个圆筒(52),下部是弹臂(53),所述棘爪尖(51)和圆筒(52)之间的连接处是一段细窄的弧形体(55)。 7.如权利要求1所述的一种锁紧装置,其特征在于,所述传动齿轮(6)是一个同轴同体的齿轮组,从下到上依次是小齿轮(61),大齿轮(62),棘齿轮(63),小齿轮(61)与大齿轮(62)之间是一个圆形盘体(64),所述传动齿轮(6)的中心是一个第一圆形通孔(65)。 8.如权利要求1所述的一种锁紧装置,其特征在于,所述锁紧齿条(7)整体是类似“7”字型,包含上部的横向部分和右部的竖向部分,横向部分有一个向上的弧形面(71),竖向部分包含一段第三齿条(72),和正反两面各有一个凸出的长圆形的第一围骨(73),第一围骨中心是长圆形的凹槽(74)。 9.如权利要求1所述的一种锁紧装置,其特征在于,所述面壳(8)在形状和大部分结构上与底壳(1)形成对应的关系,包含有一个大的第四长圆孔(81),有两个第二圆形通孔(82),所述第二圆形通孔(82)的下端有凸台(83),所述面壳(8)还有一个圆形围骨(84),有一个圆形凹槽(85),有一段第二长凹槽(86),第二长凹槽中有一个第六侧立墙骨(87),还有四个螺钉过孔(88),所述螺钉过孔(88)的上端有第二凹台(89),下端有第二围骨(810),所述面壳(8)的顶面有四个第三凹台(811),所述面壳(8)的左侧是三段直的第四侧立面(812),右侧是一段直的第五侧立面(813),下侧是两段直的和一段斜的和两段弧形的第六侧立面(814),上端是开口的。

说明书

技术领域

本实用新型属于人类日常生活的家庭用品的产品领域,尤其涉及一种锁紧装置。

本实用新型的锁紧装置的设计方案可以融入产品成品的整体设计之中,成为其细节设计的一部分,也可以做成一个独立装置,该独立装置不单独作为日常生活用品的产品成品,而作为产品成品的核心组件,即一个部件或配件,为产品成品提供重要功能,该部件可以作为半成品类的配件类产品单独生产,以配件的形式提供给下游的成品生产厂家。

背景技术

人们生活中的许多日常产品,由于没有锁紧固定功能,在使用中会因为外力作用而自己移动位置,让使用者感觉很不舒服。比如:家庭中最常见的普通晾衣架,由于没有锁紧固定功能,总是因为吹风而导致衣架和晾晒的衣物被吹掉,或吹得挤到一起,或从晾衣杆的一端吹得都挤到另一端,不仅让人们很不舒服,还影响了衣物的晾晒效果,这种普通晾衣架的功能还远远没有满足人们的希望和需求。如果衣架这种产品上组装了本发明这种装置,或在产品的整体设计上融入了本发明这种方法,就使衣架具有了锁紧固定的新功能,能够固定在晾衣杆上的任意一个位置,衣架和晾晒的衣物就不会被风吹得到处移动位置或挤到一起了。

目前市面上的所有衣架产品,都还没有锁紧固定功能。本实用新型的锁紧装置,在所属技术应用领域是首创、独创和原创。本实用新型的锁紧装置,可用于衣架这一种产品上,但又不限于衣架这一种产品,也可以用于其它的产品上并为其提供锁紧固定的功能。

发明内容

为了解决现有产品缺少锁紧固定功能的不足,更好的满足人们对日常产品的功能需求,本实用新型提供一种锁紧装置。

本实用新型的目的是通过以下方式来实现的,一种锁紧装置,包括:底壳,主驱动齿条,副驱动件,限位复位件,棘爪,传动齿轮,锁紧齿条,面壳,螺钉。所述主驱动齿条装配在底壳里面,副驱动件叠加装配在主驱动齿条的上面,限位复位件叠加装配在主驱动齿条的上面和副驱动件的右边,棘爪装配在限位复位件的右边,传动齿轮平行装配在棘爪的上边,锁紧齿条装配在传动齿轮的右边,最后装配面壳,并用螺钉把面壳和底壳锁紧在一起;其中,由主驱动齿条和副驱动件构成一个双驱动系统,又由限位复位件和棘爪和传动齿轮上的棘齿轮构成一个止回转系统,传动齿轮是一个包含小齿轮和大齿轮和棘齿轮的一个组合式一体化传动件;当在主驱动齿条的第二长圆孔和副驱动件的第三长圆孔处施加向下的外力时,驱动它们向下运动,主驱动齿条通过其上的第二齿条带动传动齿轮逆时针旋转,同时传动齿轮又通过其大齿轮带动锁紧齿条向上运动,直到锁紧齿条碰到外物(比如晾衣杆)后停止运动,与产品成品(比如衣架)的挂钩一起夹紧外物;在这个过程的同时,副驱动件通过其一对第三圆柱驱动限位复位件向右运动,限位复位件的右侧直面驱动棘爪顺时针旋转,使棘爪尖嵌入传动齿轮上的棘齿轮,此时即使解除了外力,传动齿轮也不会回转,从而保证了锁紧齿条能够持续的锁紧外物。当反方向施加向上的外力时,首先是副驱动件驱动限位复位件向左运动,使棘爪在自己的弹臂的作用下逆时针旋转,让棘爪尖与棘齿轮脱开,解除止回转作用,然后,主驱动齿条继续向上运动,带动传动齿轮顺时针旋转,再带动锁紧齿条向下运动,使其与外物脱开,从而实现本装置的解锁。

所述底壳上有一个大的第一长圆孔,用于插入外部驱动物件,如撑衣杆的杆头,来驱动本装置的主驱动齿条和副驱动件的运动,并同时限制它们的运动行程,调整第一长圆孔的长度可以改变运动行程的大小,所述底壳上有三个小圆孔,用于本装置在与整机产品成品组装时的定位,所述底壳上有两个底部开通的圆筒柱,用于整机产品成品的螺丝柱从此处穿过,同时也顶住本装置的面壳以承受压力,所述底壳上有一个第一圆柱,作为传动齿轮的轴,还有另一个第二圆柱,是棘爪的轴,所述底壳上有一段第一侧立墙骨,为棘爪的弹臂做限位,三个第二侧立墙骨,为主驱动齿条做左右定位,所述底壳上有一段第一齿条,与主驱动齿条的第二弹性臂相互作用,为其提供运动过程中的阻尼和简单限位,所述底壳上有一段第一长凹槽,第一长凹槽中有一个第三侧立墙骨,共同为锁紧齿条做运动导向和限位,所述底壳上有四个螺丝柱,用于面壳与底壳组装时打螺钉,锁紧面壳和底壳,所述底壳的底面上有四个第一凹台,用于本装置与产品成品组装时与产品成品的壳体之间的固定锁紧,所述底壳的左侧是三段直的第一侧立面,右侧是一段直的第二侧立面,下侧是两段直的和一段斜的和两段弧形的第三侧立面,上端是开口的。

所述主驱动齿条上有一个大的第二长圆孔,用于插入外部驱动物件,如撑衣杆的杆头,来驱动主驱动齿条做上下运动,所述主驱动齿条上有一对竖向第一导向槽,用于为副驱动件的上下运动导向,还有一对横向的第二导向槽,用于为限位复位件的左右运动导向,所述主驱动齿条上有一段第二齿条,用于驱动传动齿轮,所述主驱动齿条上有一个第一弹性臂,头部是半圆形,用于给副驱动件作定位和限位,还有一个第二弹性臂,头部底面是三角形,用于主驱动齿条与底壳上的一段第一齿条相互作用而产生阻尼,所述主驱动齿条的左侧中部和上侧右部和下侧右部,都有一段高出或突出的平台面,共同用于为主驱动齿条与面壳之间提供限位和调整间隙。

所述副驱动件整体是上下成长圆形,其上下两端是长长的表面和实体,是为了挡住副驱动件上下运动时与面壳的第四长圆孔之间形成的空隙,所述副驱动件中部有一个第三长圆孔,用于插入外部驱动物件,如撑衣杆的杆头,第三长圆孔的上下两面都凸出一圈第四侧立墙骨,用于副驱动件与底壳的第一长圆孔和面壳的第四长圆孔之间形成限位,限制副驱动件及主驱动齿条的运动行程,所述副驱动件的右侧有凸出的五个第一锯齿形,用于给限位复位件限位和加强它的强度,防止限位复位件受力后的过度变形,还具有辅助驱动限位复位件的作用,所述副驱动件的右侧有一个“L”型的卡位,其头部是向右方的梯形,即中间是一段直面,直面的上下两侧都是斜面,此两个斜面可以一样大的角度,成对称状,也可以是不一样大小的角度,用于与主驱动齿条上的一个第一弹性臂相互作用,为副驱动件提供限位和阻尼,所述副驱动件底面的上下两端,有一对“U”型的第五侧立墙骨,与主驱动齿条上的一对第一导向槽,共同限制副驱动件的上下运动方向,所述副驱动件底面的上下两端,还有凸出来的一对第三圆柱,用于驱动限位复位件的左右运动。

所述限位复位件整体上是类似开口向左的反“C”型,正面左半部分的上下各一个共一对第三导向槽,每个导向槽是由右向左下一段斜槽然后紧连着是一段向下的直槽,当副驱动件上的一对第三圆柱在槽里上下运动时,即可驱动限位复位件向左右运动,所述限位复位件的正面右半部分比左半部分抬高约一层,其右侧是一段直面,用于驱动棘爪向左右运动并给棘爪的左右极限位置限位,其左侧是凹进去的五个第二锯齿形,与副驱动件上的凸出的五个第一锯齿形形成配对,接受副驱动件的凸出的五个第一锯齿形的辅助驱动和限位,所述限位复位件的反面,即背面,上下各有一个共一对长圆形导向围骨,成左右方向的横向型,用于在主驱动齿条上的一对横向的第二导向槽里,来限制限位复位件只能做左右运动。

所述棘爪是类似一个“S”型的,其上部是棘爪尖,中部是一个圆筒,下部是弹臂,所述棘爪尖与传动齿轮上的棘齿轮形成棘齿传动关系,所述圆筒套在底壳上的一个第二圆柱上,成为棘爪的转轴,所述弹臂上的圆形头压在底壳上的一段第一侧立墙骨的侧面,为棘爪提供弹力,使棘爪尖可以脱开传动齿轮上的棘齿轮,所述棘爪尖和圆筒之间的连接处是一段细窄的弧形体,使棘爪尖与圆筒之间也可以进行弹性运动或弹性变形。

所述传动齿轮是一个同轴同体的齿轮组,从下到上依次是小齿轮,大齿轮,棘齿轮,小齿轮与大齿轮之间是一个圆形盘体,起到加强大齿轮的轮齿强度的作用,所述传动齿轮的中心是一个第一圆形通孔,套在底壳的第一圆柱外面,是传动齿轮的转动中心。

所述锁紧齿条整体是类似“7”字型,包含上部的横向部分和右部的竖向部分,所述锁紧齿条的横向部分有一个向上的弧形面,用于更好的夹持和锁紧外部物件,如圆形的晾衣杆,所述的竖向部分包含一段第三齿条,与传动齿轮上的大齿轮形成齿轮齿条传动关系,使锁紧齿条受到传动齿轮的驱动后做上下运动,所述锁紧齿条的竖向部分的正反两面,各有一个凸出的长圆形的第一围骨,围骨中心是长圆形的凹槽,所述第一围骨在底壳的第一长凹槽和面壳的第二长凹槽里,做上下运动,起到限制锁紧齿条运动方向和限位的作用,所述锁紧齿条的竖向部分的正反面的凹槽,与面壳的第六侧立墙骨和底壳的第三侧立墙骨配合,限制锁紧齿条在垂直于纸面方向的摆动幅度,尽量减小其摆动范围。

所述面壳在形状和大部分结构上与底壳形成对应的关系,包含有一个大的第四长圆孔,用于插入外部驱动物件,如撑衣杆的杆头,来驱动本装置的主驱动齿条和副驱动件并同时限制它们的运动行程,调整第四长圆孔的长度可以改变运动行程的大小,所述面壳有两个第二圆形通孔,用于整机产品成品的螺丝柱从此处穿过,所述圆形通孔的下端有凸台,所述凸台用于顶住底壳上的圆筒柱,以承受整机产品成品的压力,所述面壳有一个圆形围骨,套在底壳上的一个第一圆柱上,共同作为传动齿轮的轴,并起到加强和保护这个第一圆柱的作用,所述面壳有一个圆形凹槽,套在底壳的另一个第二圆柱上,共同作为棘爪的轴,并起到加强和保护这个第二圆柱的作用,所述面壳有一段第二长凹槽,第二长凹槽中有一个第六侧立墙骨,与底壳上的对应的一段第一长凹槽及第一长凹槽中的一个第三侧立墙骨,共同为锁紧齿条做运动导向和限位,所述面壳有四个螺钉过孔,用于螺钉穿过去把面壳与底壳锁紧在一起,所述螺钉过孔的上端有第二凹台,用于隐藏螺钉头,下端有第二围骨,用于面壳和底壳之间的定位,所述面壳的顶面有四个第三凹台,与底壳上的四个第一凹台对应,共同用于本装置与产品成品组装时与产品成品的壳体之间的固定锁紧,把本装置压紧在整机产品成品的壳体里面,所述面壳的左侧是三段直的第四侧立面,右侧是一段直的第五侧立面,下侧是两段直的和一段斜的和两段弧形的第六侧立面,上端是开口的。

最后,用四个螺钉锁紧面壳和底壳,完成整个装置。

本实用新型的有益效果是,解决了现有的产品都存在的无法锁紧和固定的缺陷,为现有家庭日常生活用品提供了一种锁紧装置,特别是对衣架类产品,解决了衣架由于不能固定在晾衣杆的任意位置上,总是被风吹掉或吹得在晾衣杆上来回移动,甚至吹得挤到一起,影响晾晒效果等等技术缺陷,消除了百姓的使用烦恼。本实用新型的锁紧装置,在所属技术应用领域是独创、首创和原创。

附图说明

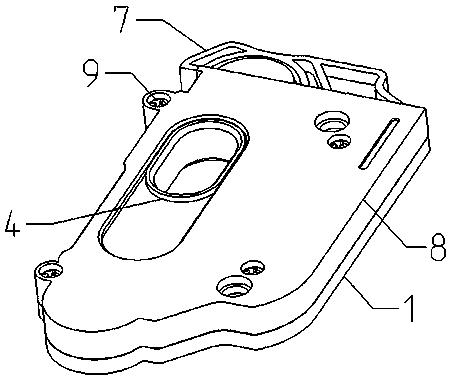

图1是本实用新型的完整三维图。

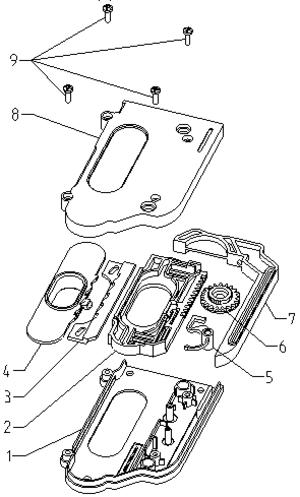

图2是本实用新型的爆炸图。

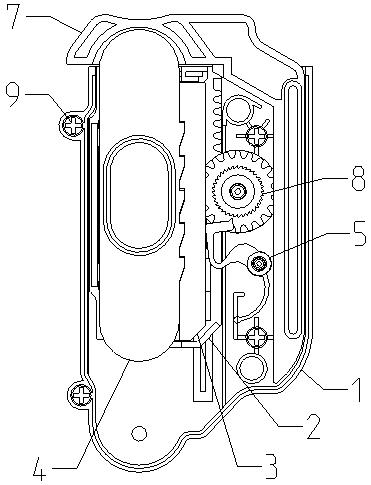

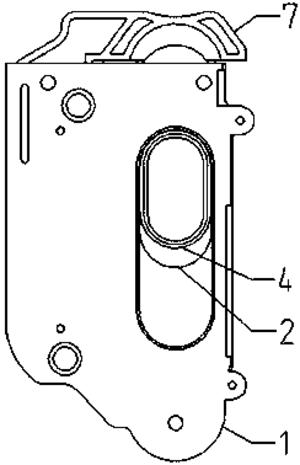

图3是本实用新型的完整正视图。

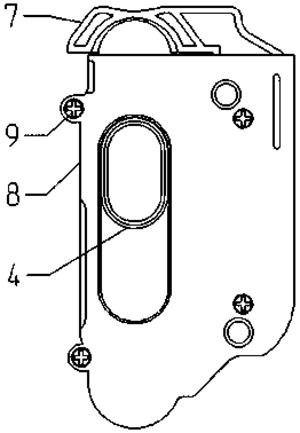

图4是本实用新型的完整背视图。

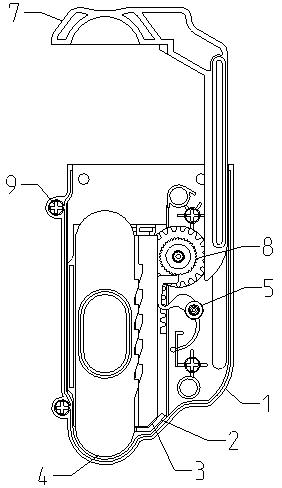

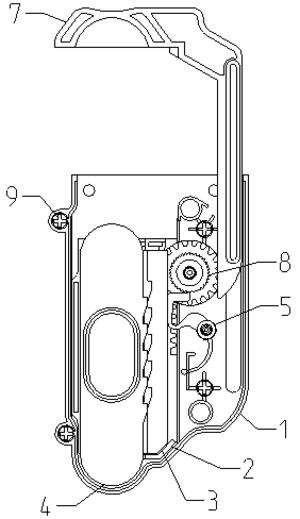

图5是本实用新型的完全解锁状态的正视图。

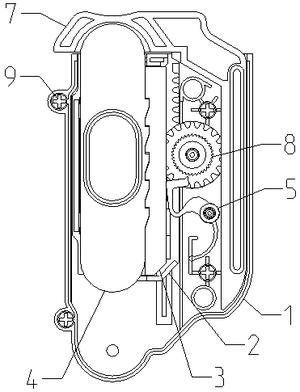

图6是本实用新型的最大锁紧状态的正视图。

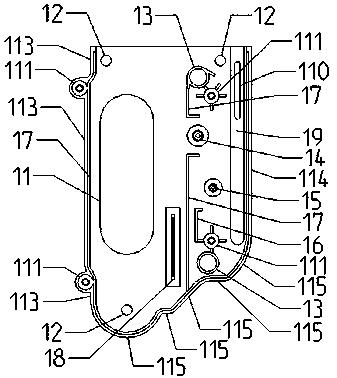

图7是本实用新型的底壳的正视图。

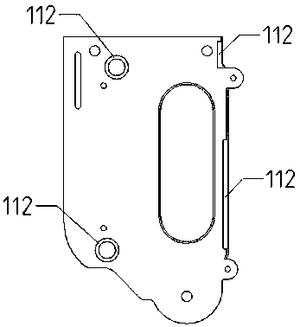

图8是本实用新型的底壳的背视图。

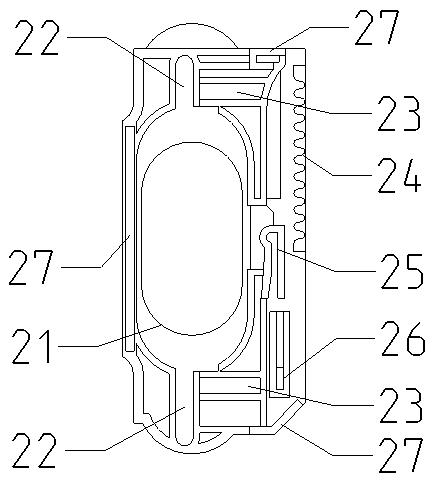

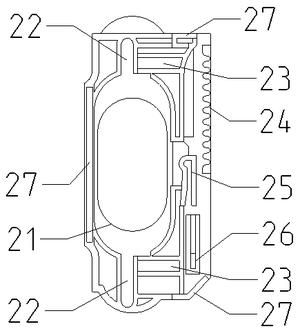

图9是本实用新型的主驱动齿条的正视图。

图10是本实用新型的副驱动件的正视图。

图11是本实用新型的副驱动件的背视图。

图12是本实用新型的限位复位件的正视图。

图13是本实用新型的限位复位件的背视图。

图14是本实用新型的棘爪的正视图。

图15是本实用新型的传动齿轮的正视图。

图16是本实用新型的传动齿轮的背视图。

图17是本实用新型的锁紧齿条的正视图。

图18是本实用新型的锁紧齿条的背视图。

图19是本实用新型的面壳的正视图。

图20是本实用新型的面壳的背视图。

附图标记的零件列表(请对照:图2,本实用新型的爆炸图)

1-底壳、2-主驱动齿条、3-副驱动件、4-限位复位件、5-棘爪、6-传动齿轮、7-锁紧齿条、8-面壳、9-螺钉。

具体实施方式

下面结合本实用新型的实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型的一部分实施例,而不是全部的实施例。

参照图1-20,是依据本实用新型一种锁紧装置的原理设计的一个具体的实施例装置,包括:底壳(1),主驱动齿条(2),副驱动件(3),限位复位件(4),棘爪(5),传动齿轮(6),锁紧齿条(7),面壳(8),螺钉(9);所述主驱动齿条(2)装配在底壳(1)里面,副驱动件(3)叠加装配在主驱动齿条(2)的上面,限位复位件(4)叠加装配在主驱动齿条(2)的上面和副驱动件(3)的右边,棘爪(5)装配在限位复位件(4)的右边,传动齿轮(6)平行装配在棘爪(5)的上边,锁紧齿条(7)装配在传动齿轮(6)的右边,最后装配面壳(8),并用螺钉(9)把面壳(8)和底壳(1)锁紧在一起;其中,由主驱动齿条(2)和副驱动件(3)构成一个双驱动系统,又由限位复位件(4)和棘爪(5)和传动齿轮(6)上的棘齿轮(63)构成一个止回转系统,传动齿轮(6)是一个包含小齿轮(61)和大齿轮(62)和棘齿轮(63)的一个组合式一体化传动件;当在主驱动齿条(2)的第二长圆孔(21)和副驱动件(3)的第三长圆孔(32)处施加向下的外力时,驱动它们向下运动,主驱动齿条(2)通过其上的第二齿条(24)带动传动齿轮(6)逆时针旋转,同时传动齿轮(6)又通过其大齿轮(62)带动锁紧齿条(7)向上运动,直到锁紧齿条(7)碰到外物(比如晾衣杆)后停止运动,与产品成品(比如衣架)的挂钩一起夹紧外物;在这个过程的同时,副驱动件(3)通过其一对第三圆柱(37)驱动限位复位件(4)向右运动,限位复位件(4)的右侧直面(42)驱动棘爪(5)顺时针旋转,使棘爪尖(51)嵌入传动齿轮(6)上的棘齿轮(63),此时即使解除了外力,传动齿轮(6)也不会回转,从而保证了锁紧齿条(7)能够持续的锁紧外物。当反方向施加向上的外力时,首先是副驱动件(3)驱动限位复位件(4)向左运动,使棘爪(5)在自己的弹臂(53)的作用下逆时针旋转,让棘爪尖(51)与棘齿轮(63)脱开,解除止回转作用,然后,主驱动齿条(2)继续向上运动,带动传动齿轮(6)顺时针旋转,再带动锁紧齿条(7)向下运动,使其与外物脱开,从而实现本装置的解锁。

所述底壳(1)上有一个大的第一长圆孔(11),用于插入外部驱动物件,如撑衣杆的杆头,来驱动本装置的主驱动齿条(2)和副驱动件(3)的运动,并同时限制它们的运动行程,调整第一长圆孔(11)的长度可以改变运动行程的大小,所述底壳(1)上有三个小圆孔(12),用于本装置在与整机产品成品组装时的定位,所述底壳(1)上有两个底部开通的圆筒柱(13),用于整机产品成品的螺丝柱从此处穿过,同时也顶住本装置的面壳以承受压力,所述底壳(1)上有一个第一圆柱(14),作为传动齿轮(6)的轴,还有另一个第二圆柱(15),是棘爪(5)的轴,所述底壳(1)上有一段第一侧立墙骨(16),为棘爪(5)的弹臂(53)做限位,三个第二侧立墙骨(17),为主驱动齿条(2)做左右定位,所述底壳(1)上有一段第一齿条(18),与主驱动齿条(2)的第二弹性臂(26)相互作用,为其提供运动过程中的阻尼和简单限位,所述底壳(1)上有一段第一长凹槽(19),第一长凹槽(19)中有一个第三侧立墙骨(110),共同为锁紧齿条(7)做运动导向和限位,所述底壳(1)上有四个螺丝柱(111),用于面壳(8)与底壳(1)组装时打螺钉,锁紧面壳(8)和底壳(1),所述底壳(1)的底面上有四个第一凹台(112),用于本装置与产品成品组装时与产品成品的壳体之间的固定锁紧,所述底壳(1)的左侧是三段直的第一侧立面(113),右侧是一段直的第二侧立面(114),下侧是两段直的和一段斜的和两段弧形的第三侧立面(115),上端是开口的。

所述主驱动齿条(2)上有一个大的第二长圆孔(21),用于插入外部驱动物件,如撑衣杆的杆头,来驱动主驱动齿条(2)做上下运动,所述主驱动齿条(2)上有一对竖向第一导向槽(22),用于为副驱动件(3)的上下运动导向,还有一对横向的第二导向槽(23),用于为限位复位件(4)的左右运动导向,所述主驱动齿条(2)上有一段第二齿条(24),用于驱动传动齿轮(6),所述主驱动齿条(2)上有一个第一弹性臂(25),头部是半圆形,用于给副驱动件(3)作定位和限位,还有一个第二弹性臂(26),头部底面是三角形,用于主驱动齿条(2)与底壳(1)上的一段第一齿条(18)相互作用而产生阻尼,所述主驱动齿条(2)的左侧中部和上侧右部和下侧右部,都有一段高出或突出的平台面(27),共同用于为主驱动齿条(2)与面壳(8)之间提供限位和调整间隙。

所述副驱动件(3)整体是上下成长圆形,其上下两端是长长的表面和实体(31),是为了挡住副驱动件上下运动时与面壳(8)的第四长圆孔(81)之间形成的空隙,所述副驱动件(3)中部有一个第三长圆孔(32),用于插入外部驱动物件,如撑衣杆的杆头,第三长圆孔(32)的上下两面都凸出一圈第四侧立墙骨(33),用于副驱动件(3)与底壳(1)的第一长圆孔(11)和面壳(8)的第四长圆孔(81)之间形成限位,限制副驱动件(3)及主驱动齿条(2)的运动行程,所述副驱动件(3)的右侧有凸出的五个第一锯齿形(34),用于给限位复位件(4)限位和加强它的强度,防止限位复位件(4)受力后的过度变形,还具有辅助驱动限位复位件(4)的作用,所述副驱动件(3)的右侧有一个“L”型的卡位(35),其头部是向右方的梯形,即中间是一段直面,直面的上下两侧都是斜面,此两个斜面可以一样大的角度,成对称状,也可以是不一样大小的角度,用于与主驱动齿条(2)上的一个第一弹性臂(25)相互作用,为副驱动件(3)提供限位和阻尼,所述副驱动件(3)底面的上下两端,有一对“U”型的第五侧立墙骨(36),与主驱动齿条(2)上的一对第一导向槽(22),共同限制副驱动件(3)的上下运动方向,所述副驱动件(3)底面的上下两端,还有凸出来的一对第三圆柱(37),用于驱动限位复位件(4)的左右运动。

所述限位复位件(4)整体上是类似开口向左的反“C”型,正面左半部分的上下各一个共一对第三导向槽(41),每个导向槽是由右向左下一段斜槽然后紧连着是一段向下的直槽,当副驱动件(3)上的一对第三圆柱(37)在槽里上下运动时,即可驱动限位复位件(4)向左右运动,所述限位复位件(4)的正面右半部分比左半部分抬高约一层,其右侧是一段直面(42),用于驱动棘爪(5)向左右运动并给棘爪(5)的左右极限位置限位,其左侧是凹进去的五个第二锯齿形(43),与副驱动件(3)上的凸出的五个第一锯齿形(34)形成配对,接受副驱动件(3)的凸出的五个第一锯齿形(34)的辅助驱动和限位,所述限位复位件(4)的反面,即背面,上下各有一个共一对长圆形导向围骨(44),成左右方向的横向型,用于在主驱动齿条(2)上的一对横向的第二导向槽(23)里,来限制限位复位件(4)只能做左右运动。

所述棘爪(5)是类似一个“S”型的,其上部是棘爪尖(51),中部是一个圆筒(52),下部是弹臂(53),所述棘爪尖(51)与传动齿轮(6)上的棘齿轮(63)形成棘齿传动关系,所述圆筒(52)套在底壳(1)上的一个第二圆柱(15)上,成为棘爪(5)的转轴,所述弹臂(53)上的圆形头(54)压在底壳(1)上的一段第一侧立墙骨(16)的侧面,为棘爪(5)提供弹力,使棘爪尖(51)可以脱开传动齿轮(6)上的棘齿轮(63),所述棘爪尖(51)和圆筒(52)之间的连接处是一段细窄的弧形体(55),使棘爪尖(51)与圆筒(52)之间也可以进行弹性运动或弹性变形。

所述传动齿轮(6)是一个同轴同体的齿轮组,从下到上依次是小齿轮(61),大齿轮(62),棘齿轮(63),小齿轮(61)与大齿轮(62)之间是一个圆形盘体(64),起到加强大齿轮(62)的轮齿强度的作用,所述传动齿轮(6)的中心是一个第一圆形通孔(65),套在底壳(1)的第一圆柱(14)外面,是传动齿轮(6)的转动中心。

所述锁紧齿条(7)整体是类似“7”字型,包含上部的横向部分和右部的竖向部分,所述锁紧齿条(7)的横向部分有一个向上的弧形面(71),用于更好的夹持和锁紧外部物件,如圆形的晾衣杆,所述的竖向部分包含一段第三齿条(72),与传动齿轮(6)上的大齿轮(62)形成齿轮齿条传动关系,使锁紧齿条(7)受到传动齿轮(6)的驱动后做上下运动,所述锁紧齿条(7)的竖向部分的正反两面,各有一个凸出的长圆形的第一围骨(73),围骨中心是长圆形的凹槽(74),所述第一围骨(73)在底壳(1)的第一长凹槽(19)和面壳(8)的第二长凹槽(86)里,做上下运动,起到限制锁紧齿条(7)运动方向和限位的作用,所述锁紧齿条(7)的竖向部分的正反面的凹槽(74),与面壳的第六侧立墙骨(87)和底壳的第三侧立墙骨(110)配合,限制锁紧齿条(7)在垂直于纸面方向的摆动幅度,尽量减小其摆动范围。

所述面壳(8)在形状和大部分结构上与底壳(1)形成对应的关系,包含有一个大的第四长圆孔(81),用于插入外部驱动物件,如撑衣杆的杆头,来驱动本装置的主驱动齿条(2)和副驱动件(3)并同时限制它们的运动行程,调整第四长圆孔(81)的长度可以改变运动行程的大小,所述面壳(8)有两个第二圆形通孔(82),用于整机产品成品的螺丝柱从此处穿过,所述圆形通孔的下端有凸台(83),所述凸台用于顶住底壳(1)上的圆筒柱(13),以承受整机产品成品的压力,所述面壳(8)有一个圆形围骨(84),套在底壳(1)上的一个第一圆柱(14)上,共同作为传动齿轮(6)的轴,并起到加强和保护这个第一圆柱(14)的作用,所述面壳(8)有一个圆形凹槽(85),套在底壳(1)的另一个第二圆柱(15)上,共同作为棘爪(5)的轴,并起到加强和保护这个第二圆柱(15)的作用,所述面壳(8)有一段第二长凹槽(86),第二长凹槽(86)中有一个第六侧立墙骨(87),与底壳(1)上的对应的一段第一长凹槽(19)及第一长凹槽(19)中的一个第三侧立墙骨(110),共同为锁紧齿条(7)做运动导向和限位,所述面壳(8)有四个螺钉过孔(88),用于螺钉穿过去把面壳(8)与底壳(1)锁紧在一起,所述螺钉过孔(88)的上端有第二凹台(89),用于隐藏螺钉头,下端有第二围骨(810),用于面壳(8)和底壳(1)之间的定位,所述面壳(8)的顶面有四个第三凹台(811),与底壳(1)上的四个第一凹台(112)对应,共同用于本装置与产品成品组装时与产品成品的壳体之间的固定锁紧,把本装置压紧在整机产品成品的壳体里面,所述面壳(8)的左侧是三段直的第四侧立面(812),右侧是一段直的第五侧立面(813),下侧是两段直的和一段斜的和两段弧形的第六侧立面(814),上端是开口的。

最后,用四个螺钉(9)锁紧面壳(8)和底壳(1),完成整个装置。

以上,仅为本实用新型的较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的方法和技术范围内,根据本实用新型的技术方案及其构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
