本实用新型涉及污垢清除装置技术领域，特指一种钢管表面水泥清除装置。

现在我们在建筑房屋，构建地基时，总是会用到钢管，钢管起到一个临时支撑的作用，并不属于消耗品，还可以再次利用。在建筑工地上，有许多的建筑材料，不经意或多或少总会弄到钢管上，而这些建筑材料很难清除，尤其是水泥。水泥刚碰上还没有凝固比较容易清除，但等水泥凝固，水泥粘在钢管上且十分坚硬，想要清除特别困难。

为解决上述问题，本实用新型提供一种钢管表面水泥清除装置。

本实用新型解决其技术问题所采用的技术方案是：一种钢管表面水泥清除装置，其特征是：包括底座为本体；所述底座上设置有固定方柱，两条固定方柱顶部连接有六角螺母固定的连接盖板，固定方柱中部设有滑动凹槽，且滑动凹槽上设置有上滚轮和下滚轮，上滚轮和下滚轮均呈现V形；所述上滚轮上设置有滑动轴，上滚轮的滑动轴左端设有圆形挡板，且圆形挡板在固定方柱外侧；所述下滚轮上设置有锁死轴，下滚轮的锁死轴左端设有矩形挡板，且矩形挡板设置在固定方柱外；下滚轮的锁死轴右端设有螺纹，且螺纹上设置有旋钮；所述底座中部设置有一个支撑板，且支撑板上下端部分别设有一个固定转轮；所述底座上设置有一个电机，电机上设置有一个电动转轮，且电动转轮与上述的两个固定转轮在同一平面，电动转轮圆心和两个固定转轮的圆心呈三角形状，且有旋转板设置于三角形中，旋转板边缘与电动转轮和两个固定转轮贴合，通过电机带动电动转轮转动，使旋转板转动；所述旋转板中部设置有圆形孔洞；所述旋转板上下两端对称设置有两个限位柱，限位柱上设置有固定螺母，且限位柱和固定螺母之间设置有垫圈，旋转板左右两端对称设置有两个连接柱，两个限位柱分别设置于滑动盖板的两个滑行槽内，且滑动盖板左右两端设置有两个凸柱；所述旋转板上的两个连接柱与上述的滑动盖板上的两个凸柱之间分别设置有拉簧，拉簧通过焊接与连接柱和凸柱固定连接，两个拉簧分别置于圆形孔洞两侧；所述旋转板反面上下两端设置有刷座，刷座上设有螺栓，刷座上插有清洁刷，且清洁刷上部设置有弹簧。

优选的，所述下滚轮的锁死轴可以上下调动位置，确保不同大小的钢管对准旋转板上的圆形孔洞。

优选的，所述电机可以通过调节速度，控制拉簧的拉伸程度，达到控制拉簧清除水泥的力度。

优选的，所述清洁刷可以对钢管进行二次清除，且刷座上设有的螺栓可以调节清洁刷的长短适应各大小的钢管。

优选的，所述清洁刷上部的弹簧，在螺栓松开时，使清洁刷回缩，防止钢管碰触损坏。

本实用新型的有益效果是：通过旋转板旋转拉动弹簧贴合钢管进行水泥清理，且可通过调整电机速度来调节弹簧在贴合钢管进行水泥清理时的清除力度，适用于不同粗细的钢管，且对钢管进行两次清理，操作简单，节省人力，使用方便。

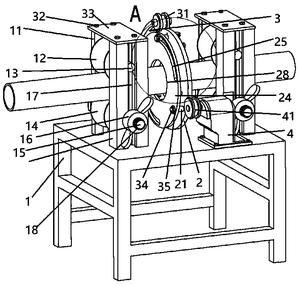

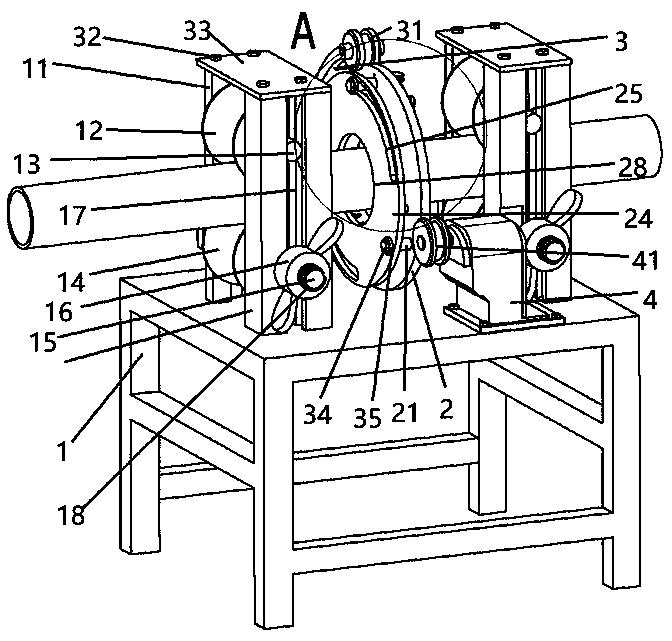

图1为所述的一种钢管表面清除装置的总体结构图。

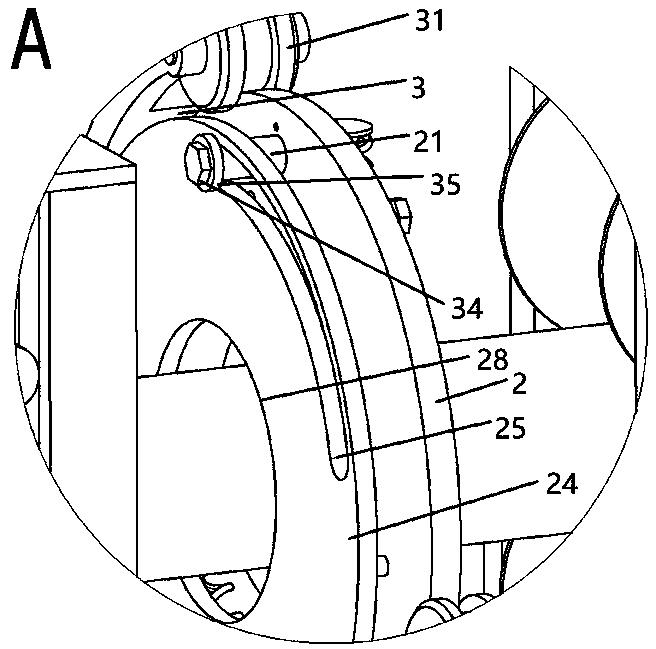

图2为图1中A处的局部放大图。

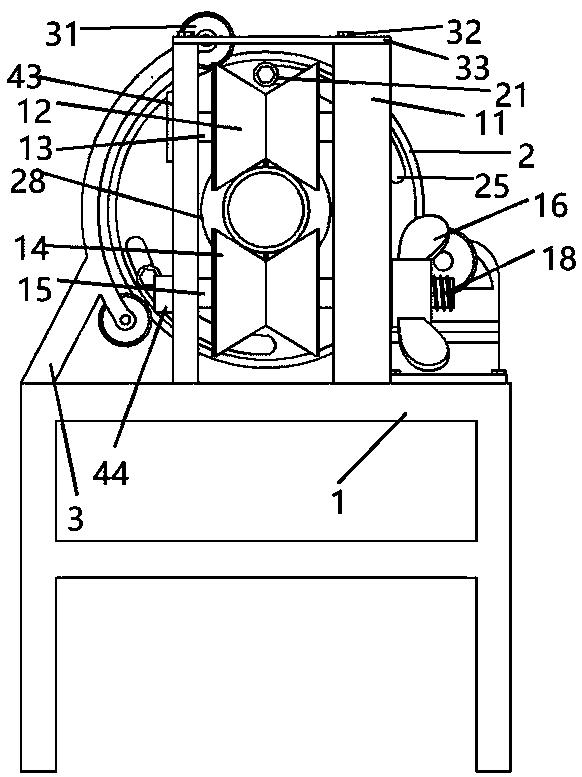

图3为所述的一种钢管表面清除装置的左视图。

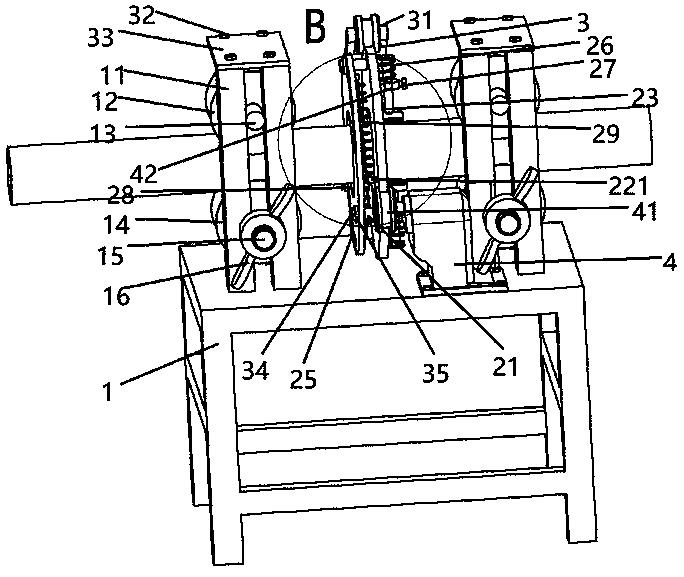

图4为所述的一种钢管表面清除装置的斜视图。

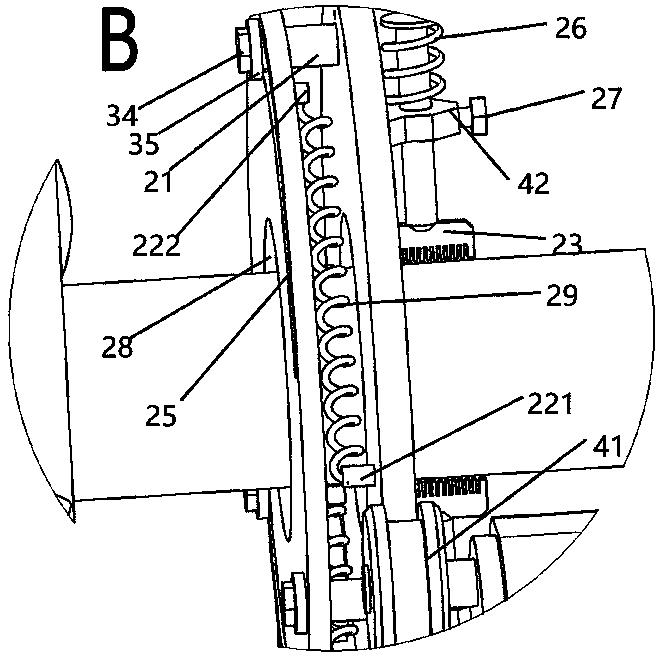

图5为图4中B处的局部放大图。

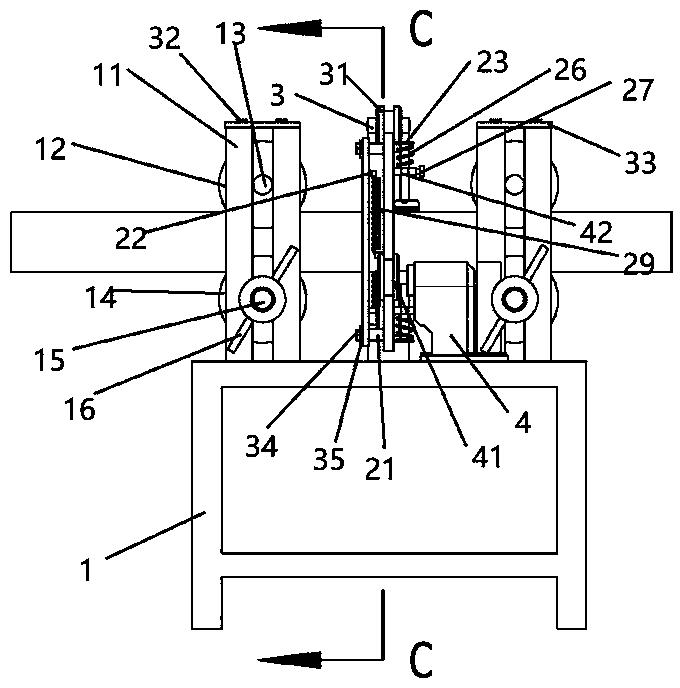

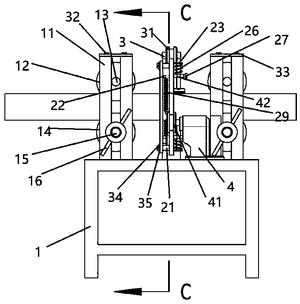

图6 为所述的一种钢管表面清除装置的正视图。

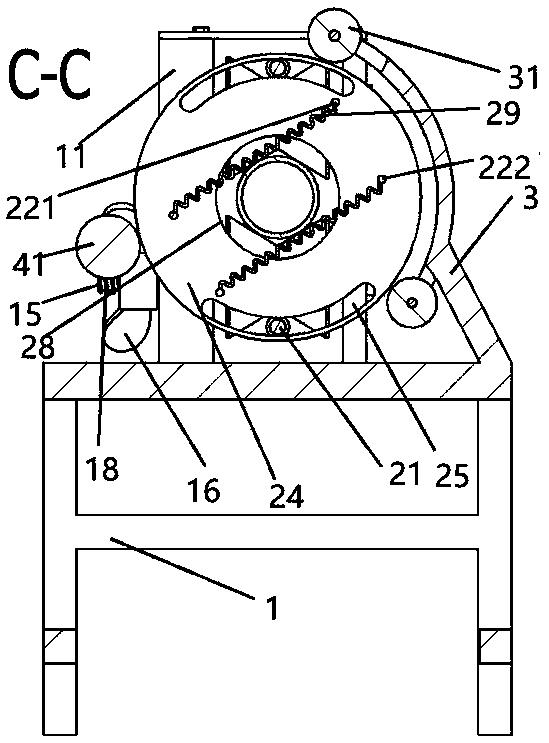

图7为图6 中C-C处的剖视图。

其中：1、底座；11、固定方柱；12、上滚轮；13、滑动轴；14下滚轮；15、锁死轴；16、旋钮；17、滑动凹槽；18、螺纹；2、旋转板；21、限位柱；221、连接柱；222、凸柱；23、清洁刷；24、滑动盖板；25、滑行槽；26、弹簧；27、螺栓；28、圆形孔洞；29、拉簧；3、支撑板；31、固定转轮；32、六角螺母；33、连接盖板；34、固定螺母；35、垫圈；4、电机；41、电动转轮；42、刷座；43、圆形挡板；44、矩形挡板。

为使本实用新型的技术方案更加清楚明白，下面结合附图具体实施例对本实用新型作进一步说明。

如图1-7所示，本实用新型所述的一种钢管表面水泥清除装置，其特征是：包括底座1为本体；所述底座1上设置有固定方柱11，两条固定方柱11顶部连接有六角螺母32固定的连接盖板33，固定方柱11中部设有滑动凹槽17，且滑动凹槽17上设置有上滚轮12和下滚轮14，上滚轮12和下滚轮14均呈现V形；所述上滚轮12上设置有滑动轴13，上滚轮12的滑动轴13左端设有圆形挡板43，且圆形挡板43在固定方柱11外侧；所述下滚轮14上设置有锁死轴15，下滚轮14的锁死轴15左端设有矩形挡板44，且矩形挡板44设置在固定方柱11外；下滚轮14的锁死轴15右端设有螺纹18，且螺纹18上设置有旋钮16；所述底座1中部设置有一个支撑板3，且支撑板3上下端部分别设有一个固定转轮31；所述底座1上设置有一个电机4，电机4上设置有一个电动转轮41，且电动转轮41与上述的两个固定转轮31在同一平面，电动转轮41圆心和两个固定转轮31的圆心呈三角形状，且有旋转板2设置于三角形中，旋转板2边缘与电动转轮41和两个固定转轮31贴合，通过电机4带动电动转轮41转动，使旋转板2转动；所述旋转板2中部设置有圆形孔洞28；所述旋转板2上下两端对称设置有两个限位柱21，限位柱21上设置有固定螺母34，且限位柱21和固定螺母34之间设置有垫圈35，旋转板2左右两端对称设置有两个连接柱221，两个限位柱21分别设置于滑动盖板24的两个滑行槽25内，且滑动盖板24左右两端设置有两个凸柱222；所述旋转板2上的两个连接柱221与上述的滑动盖板24上的两个凸柱222之间分别设置有拉簧29，拉簧通过焊接与连接柱221和凸柱222固定连接，两个拉簧29分别置于圆形孔洞28两侧；所述旋转板2反面上下两端设置有刷座42，刷座42上设有螺栓27，刷座42上插有清洁刷23，且清洁刷23上部设置有弹簧26。

使用时，用手将钢管插入上滚轮12和下滚轮14之间，调节下滚轮的锁死轴15，将钢管对准旋转板2中部的圆形孔洞28，扭动旋钮16将锁死轴15锁死固定；调节旋转板2背面的清洁刷23的长度，贴合钢管，用螺栓27锁死清洁刷23；启动电机4，电动转轮41带动旋转板2旋转，限位柱21在滑动盖板24的滑行槽25内滑动，将旋转板2和滑动盖板24之间的拉簧29拉紧，对水泥进行清理；当钢管表面水泥较硬时，改变电机4转速，旋转过程中，限位柱21在滑行槽25内的滑动距离增大，拉簧29压紧钢管表面的力度增大，拉动钢管穿过圆形孔洞28，将钢管表面的硬质水泥清除干净。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
