【中国实用新型】一种多功能衣架

有权-审定授权 中国

申请号:
CN201820739045.4
专利权人:
张波
授权公告日/公开日:
2019.03.22
专利有效期:
2018.05.18-2028.05.18
技术分类:
A47:家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
历史运营情况:
价值度指数:
50.0分
交易方式:
转让
价格:
面议
838 0

发布人

张波

联系人张波

15915332191
1076713383@qq.com
1076713383
15915332191
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201820739045.4
申请日
20180518
公开/公告号
CN208625237U
公开/公告日
20190322
申请/专利权人
[张波]
发明/设计人
[张波]
主分类号
A47G25/30
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
四川(51)
颁证日
G06T1/00
代理人

摘要

本实用新型公开了一种多功能衣架,属于人们日常生活产品。包括:挂钩件,盖板,锁紧装置,主架体,肩夹,副架体,压紧片,螺钉,专用撑衣杆头,撑衣杆头紧固圆筒。本实用新型不怕风吹,可以与晾衣杆锁紧固定,功能丰富,可以支、撑、挂、夹、压、勾、悬、套、拴、旋转等多种方式使用,安全晾晒大多数日常物品,不仅仅是衣服。本实用新型解决了现有传统衣架产品本身的固有缺陷,满足了人们的更多需求,使用时放心舒心。本实用新型不改变现有衣架的使用方式和传统习惯,继承现在,开创未来,结构独特,新颖,具有广泛的市场需求和推广实用价值。

法律状态

法律状态公告日 20190322
法律状态 授权
法律状态信息 授权

权利要求

权利要求数量(8

独立权利要求数量(1

1.一种多功能衣架,其特征是,包含:挂钩件(1),盖板(2),锁紧装置(3),主架体(4),肩夹(5),副架体(6),压紧片(7),螺钉(8),专用撑衣杆头(9),撑衣杆头紧固圆筒(10);锁紧装置(3)装配在挂钩件(1)的腔体里,盖板(2)压紧在锁紧装置(3)的上面,再用螺钉(8)打紧;挂钩件(1)的第一圆柱台(11)插入主架体(4)的圆筒(41)里面,与主架体(4)连为一体;肩夹(5)装入主架体(4)的第三长圆孔(43)里面;副架体(6)装在主架体(4)的下面;压紧片(7)装在副架体(6)的第四长圆孔(62)里;在使用的时候,配套的专用撑衣杆头(9)的插头(91)插入锁紧装置(3)的第二长圆孔(32)里面;撑衣杆头紧固圆筒(10)套在专用撑衣杆头(9)的下端外面。

2.如权利要求1所述的一种多功能衣架,其特征是,所述挂钩件(1)下端是一个下小上大的第一圆柱台(11),第一圆柱台(11)上面有两个对称放置的第一凸台(12),再往上设置有两个对称的弹臂(13),所述弹臂(13)也可以由弹簧代替,再往上又有一个第二圆柱台(14);所述挂钩件(1)的中部腔体里设有近似菱形排列的六个螺丝柱(15),和三角形排列的三个定位柱(16),还有一个第一长圆孔(17),右上部位有一个长长的凹槽(18),所述挂钩件(1)的上部是一个呈三角形的第一挂钩(19);所述盖板(2)在外形和结构上与挂钩件(1)的中部腔体形成对应关系。

3.如权利要求1所述的一种多功能衣架,其特征是,所述主架体(4)上设置有一个圆筒(41),圆筒(41)里面有四个均布的定位弹片(42),所述定位弹片(42)卡住挂钩件(1)上的第一凸台(12),所述挂钩件(1)可以在0度位置和旋转90度位置插入所述圆筒(41),并都能被定位弹片(42)卡住,根据需要,定位弹片(42)还可以按八个均布,使挂钩件(1)可以在0度位置和旋转45度位置和旋转90度位置都能插入所述圆筒(41),并都能被定位弹片(42)卡住;所述主架体(4)上左右各有一个共两个第三长圆孔(43),每个第三长圆孔(43)旁边有一个形成一半相交状态的一个长圆形弧形凹面(44),每个第三长圆孔(43)里面还各有两个共四个小凸台(45),以及各两个共四个呈倒“U”形的结构(46),所述主架体(4)的中部即圆筒(41)的四周是一个顶面呈弧形的椭圆形体(47),椭圆形体(47)的两侧对称设置有一对小直立体(48)。

4.如权利要求1所述的一种多功能衣架,其特征是,所述肩夹(5)整体是长圆形的鸭舌状,整体左边厚,往右逐渐变薄,左部上下两侧各有一个小圆柱(51),左边内部有一条直立的弹性骨(52)。

5.如权利要求1所述的一种多功能衣架,其特征是,所述副架体(6)整体呈类似的三角形,中间有一个横梁(61),横梁(61)的左右两端各有一个第四长圆孔(62),每一个第四长圆孔(62)里面各有一个头部呈凹面形的弹性体(63),每一个第四长圆孔(62)的旁边还各有一排弧形排列的锯齿形体(64);所述副架体(6)的左右两边的斜梁上还各有一个第二凸台(65),左右第二凸台(65)的前后两边都有一个共四个凹台(66),每个第二凸台(65)的外侧各有一个凸出的第一三角形体(67),靠近第二凸台(65)的外侧在斜梁上还各有一个凸出的第二三角形体(68);所述副架体(6)的底部的横梁下边,设置有六对第二挂钩(69),根据需要和调整尺寸后第二挂钩(69)数量可以设置为不同的适当对数;每一对第二挂钩(69)的内侧又设置有一对弹性臂(610),根据需要,第二挂钩(69)和弹性臂(610)可以与副架体(6)分离,设计成独立的另一个零件;所述副架体(6)的中间横梁和下边横梁的两端都各设计有一对大小圆孔(611)。

6.如权利要求1所述的一种多功能衣架,其特征是,所述压紧片(7)的左部有对称的两个部分,右部连为一体,仰视或俯视时是一个向左开口的“U”型;左部内侧对称的设计有一对第一圆柱体(71),每个第一圆柱体(71)上边设计有一个第一斜面(72);左边对称的设计有两个凸出的第三三角形体(73);所述压紧片(7)的右部是一个向上翘起结构(74)。

7.如权利要求1所述的一种多功能衣架,其特征是,所述专用撑衣杆头(9)的插头(91)是对称设计的两个,每个插头(91)都有一个向上弯起(92)和一个向下弯起(93),每个插头(91)的两侧还各有一个从内向外逐渐变小的第二斜面(94);所述专用撑衣杆头(9)的中间圆柱体的上部左右两侧各有一个第三斜面(95),其斜角可以在10度~30度之间;每个插头(91)与中间圆柱体之间由一个向上倾斜的第二圆柱体(96)相连,其倾斜角度在10度~30度之间。

8.如权利要求1所述的一种多功能衣架,其特征是,所述撑衣杆头紧固圆筒(10)与专用撑衣杆头(9)是以梯形螺纹连接并紧固在一起。

1.一种多功能衣架,其特征是,包含:挂钩件(1),盖板(2),锁紧装置(3),主架体(4),肩夹(5),副架体(6),压紧片(7),螺钉(8),专用撑衣杆头(9),撑衣杆头紧固圆筒(10);锁紧装置(3)装配在挂钩件(1)的腔体里,盖板(2)压紧在锁紧装置(3)的上面,再用螺钉(8)打紧;挂钩件(1)的第一圆柱台(11)插入主架体(4)的圆筒(41)里面,与主架体(4)连为一体;肩夹(5)装入主架体(4)的第三长圆孔(43)里面;副架体(6)装在主架体(4)的下面;压紧片(7)装在副架体(6)的第四长圆孔(62)里;在使用的时候,配套的专用撑衣杆头(9)的插头(91)插入锁紧装置(3)的第二长圆孔(32)里面;撑衣杆头紧固圆筒(10)套在专用撑衣杆头(9)的下端外面。 2.如权利要求1所述的一种多功能衣架,其特征是,所述挂钩件(1)下端是一个下小上大的第一圆柱台(11),第一圆柱台(11)上面有两个对称放置的第一凸台(12),再往上设置有两个对称的弹臂(13),所述弹臂(13)也可以由弹簧代替,再往上又有一个第二圆柱台(14);所述挂钩件(1)的中部腔体里设有近似菱形排列的六个螺丝柱(15),和三角形排列的三个定位柱(16),还有一个第一长圆孔(17),右上部位有一个长长的凹槽(18),所述挂钩件(1)的上部是一个呈三角形的第一挂钩(19);所述盖板(2)在外形和结构上与挂钩件(1)的中部腔体形成对应关系。 3.如权利要求1所述的一种多功能衣架,其特征是,所述主架体(4)上设置有一个圆筒(41),圆筒(41)里面有四个均布的定位弹片(42),所述定位弹片(42)卡住挂钩件(1)上的第一凸台(12),所述挂钩件(1)可以在0度位置和旋转90度位置插入所述圆筒(41),并都能被定位弹片(42)卡住,根据需要,定位弹片(42)还可以按八个均布,使挂钩件(1)可以在0度位置和旋转45度位置和旋转90度位置都能插入所述圆筒(41),并都能被定位弹片(42)卡住;所述主架体(4)上左右各有一个共两个第三长圆孔(43),每个第三长圆孔(43)旁边有一个形成一半相交状态的一个长圆形弧形凹面(44),每个第三长圆孔(43)里面还各有两个共四个小凸台(45),以及各两个共四个呈倒“U”形的结构(46),所述主架体(4)的中部即圆筒(41)的四周是一个顶面呈弧形的椭圆形体(47),椭圆形体(47)的两侧对称设置有一对小直立体(48)。 4.如权利要求1所述的一种多功能衣架,其特征是,所述肩夹(5)整体是长圆形的鸭舌状,整体左边厚,往右逐渐变薄,左部上下两侧各有一个小圆柱(51),左边内部有一条直立的弹性骨(52)。 5.如权利要求1所述的一种多功能衣架,其特征是,所述副架体(6)整体呈类似的三角形,中间有一个横梁(61),横梁(61)的左右两端各有一个第四长圆孔(62),每一个第四长圆孔(62)里面各有一个头部呈凹面形的弹性体(63),每一个第四长圆孔(62)的旁边还各有一排弧形排列的锯齿形体(64);所述副架体(6)的左右两边的斜梁上还各有一个第二凸台(65),左右第二凸台(65)的前后两边都有一个共四个凹台(66),每个第二凸台(65)的外侧各有一个凸出的第一三角形体(67),靠近第二凸台(65)的外侧在斜梁上还各有一个凸出的第二三角形体(68);所述副架体(6)的底部的横梁下边,设置有六对第二挂钩(69),根据需要和调整尺寸后第二挂钩(69)数量可以设置为不同的适当对数;每一对第二挂钩(69)的内侧又设置有一对弹性臂(610),根据需要,第二挂钩(69)和弹性臂(610)可以与副架体(6)分离,设计成独立的另一个零件;所述副架体(6)的中间横梁和下边横梁的两端都各设计有一对大小圆孔(611)。 6.如权利要求1所述的一种多功能衣架,其特征是,所述压紧片(7)的左部有对称的两个部分,右部连为一体,仰视或俯视时是一个向左开口的“U”型;左部内侧对称的设计有一对第一圆柱体(71),每个第一圆柱体(71)上边设计有一个第一斜面(72);左边对称的设计有两个凸出的第三三角形体(73);所述压紧片(7)的右部是一个向上翘起结构(74)。 7.如权利要求1所述的一种多功能衣架,其特征是,所述专用撑衣杆头(9)的插头(91)是对称设计的两个,每个插头(91)都有一个向上弯起(92)和一个向下弯起(93),每个插头(91)的两侧还各有一个从内向外逐渐变小的第二斜面(94);所述专用撑衣杆头(9)的中间圆柱体的上部左右两侧各有一个第三斜面(95),其斜角可以在10度~30度之间;每个插头(91)与中间圆柱体之间由一个向上倾斜的第二圆柱体(96)相连,其倾斜角度在10度~30度之间。 8.如权利要求1所述的一种多功能衣架,其特征是,所述撑衣杆头紧固圆筒(10)与专用撑衣杆头(9)是以梯形螺纹连接并紧固在一起。

说明书

技术领域

本实用新型属于人类日常生活的家庭用品的产品领域,尤其涉及一种多功能衣架。

背景技术

人们生活中和家庭中最常见的传统的普通的晾衣架,由于功能简单单一,在使用中存在很多问题和不足,有的是只能晾晒衣服,不能或不方便晾晒别的物品,或者晾晒别的物品时会不安全,总是会因为吹风而导致衣架被吹掉,或者晾晒的衣物被吹掉,或者衣架和晾晒的衣物一起被吹掉,或被吹得挤到一起,或被吹得在晾衣杆上来回移动,或被吹得从晾衣杆的一端都挤到另一端,不仅影响了衣物的晾晒效果,甚至造成衣架和衣物都丢失,这种普通晾衣架的功能远远没有满足人们的希望和需求,让人们用起来很不舒服。

现在市场上有一类产品叫自动晾衣架,但这类产品还是要配合传统的普通的晾衣架一起使用,虽然这类产品中的有的产品上设置了孔位,可以避免衣架的来回移动或挤到一起,但并没有从根本上解决传统衣架的其它问题,比如被风吹掉的问题等等。另外,虽然这种自动晾衣架可以配合那种在衣架挂钩处设置有防风扣或采取类似措施的传统衣架,解决被风吹掉的问题,但是,它还有至少以下几个重要的不足或缺陷,一是,成本高,体积大,占用位置大,施工维护麻烦,需要专业人员等等;二是,当配合使用那些未经改进过的传统的普通的衣架时,衣架本身存在的问题和缺陷没有解决,依然存在;三是,它本质上不是晾衣架,而是用来挂衣架的架子,其实是传统的晾衣杆的升级或改变,它的使用还是离不开衣架的配合;所以,这种自动晾衣架的功能仍然没有满足人们的希望和需求。

另外,关于上面提到的那些在衣架挂钩处设置有防风扣或采取类似措施的传统衣架,这类衣架目前仍然没有从根本上解决衣架的问题和缺陷,大多数只是解决了被风吹掉的问题,而其它的问题如被风吹得来回移动或挤到一起,依然没有解决,同时,这些衣架跟其它传统衣架一样,功能简单单一,在晾晒除衣服之外的其它物品时,显得不方便也不安全,不能适应多种物品晾晒的需求;特别的一点是,这类增加了防风扣的衣架,也改变了衣架的传统使用方式,缩窄了衣架的使用范围或场景,只能用在伸手可及或触手可及的地方,而传统的最通用的晾衣杆呢,由于位置比较高,要使用撑衣杆把衣架撑上去,此时就无法操作防风扣使其扣上,也就失去了相应的作用,依然让人们用起来很不舒服。

发明内容

为了解决上述问题,设计了本实用新型,一种多功能衣架,包含:挂钩件(1),盖板(2),锁紧装置(3),主架体(4),肩夹(5),副架体(6),压紧片(7),螺钉(8),专用撑衣杆头(9),撑衣杆头紧固圆筒(10);

所述锁紧装置(3)装配在挂钩件(1)的腔体里,用盖板(2)压紧在锁紧装置(3)的上面,再用螺钉(8)打紧;所述挂钩件(1)的第一圆柱台(11)插入主架体(4)的圆筒(41)里面,与主架体(4)连为一体,并可以相对于主架体(4)旋转0度或90度固定,不同位置可以让本实用新型的衣架更好的使用在不同的位置或状态,更方便使用;所述肩夹(5)装入主架体(4)的第三长圆孔(43)里面,并可以相对于主架体(4)的斜梁旋转0度或90度固定;所述副架体(6)装在主架体(4)的下面,以凸台(45)和凹台(66)的扣位扣紧;所述压紧片(7)装在副架体(6)的第四长圆孔(62)里,可以绕孔的中心旋转;在使用的时候,配套的专用撑衣杆头(9)的插头(91)插入锁紧装置(3)的第二长圆孔(32)里面,驱动锁紧装置的内部运动(锁紧装置的功能详细介绍,请参见我的专利号或申请号:2018206960427,和201810445588X);所述撑衣杆头紧固圆筒(10)套在专用撑衣杆头(9)的下端外面,二者以梯形螺纹连接固定,并锁紧尺寸适配的撑衣杆(所述撑衣杆可以选用标准的管材,比如不锈钢管或塑料管,切取适当长度即可,本实用新型可以不包含撑衣杆这个零件)。

所述挂钩件(1)下端是一个下小上大的第一圆柱台(11),第一圆柱台(11)上面有两个对称放置的第一凸台(12),再往上设置有两个对称的弹臂(13),第一圆柱台(11)和第一凸台(12)和弹臂(13)共同把挂钩件(1)与主架体(4)连接在一起并固定;所述弹臂(13)也可以由弹簧代替;再往上又有一个第二圆柱台(14),以加强挂钩件(1)与主架体(4)的定位;所述挂钩件(1)的中部腔体里设有近似菱形排列的六个螺丝柱(15),有效的锁紧和固定挂钩件(1)和盖板(2);还有三角形排列的三个定位柱(16),准确把锁紧装置(3)定位在挂钩件(1)里面;还有一个第一长圆孔(17),是插入专用撑衣杆头(9)的插头(91)用的;右上部位有一个长长的凹槽(18),是给锁紧装置(3)的锁紧条(31)导向用的;所述挂钩件(1)的上部是第一挂钩(19);所述盖板(2)在外形和结构上与挂钩件(1)的中部腔体形成对应关系。

所述主架体(4)上设置有一个圆筒(41),圆筒(41)里面有四个均布的定位弹片(42),所述定位弹片(42)卡住挂钩件(1)上的第一凸台(12),所述挂钩件(1)可以在0度位置和旋转90度位置插入所述圆筒(41),并都能被定位弹片(42)卡住,根据需要,定位弹片(42)还可以按八个均布,使挂钩件(1)可以在0度位置和旋转45度位置和旋转90度位置都能插入所述圆筒(41),并都能被定位弹片(42)卡住;所述主架体(4)上左右各有一个共两个第三长圆孔(43),每个第三长圆孔(43)旁边有一个形成一半相交状态的一个长圆形弧形凹面(44),每个第三长圆孔(43)里面还各有两个共四个小凸台(45),以及各两个共四个呈倒“U”形的结构(46),所述主架体(4)的中部即圆筒(41)的四周是一个顶面呈弧形的椭圆形体(47),椭圆形体(47)的两侧对称设置有一对小直立体(48),方便挂住某些晾晒物品。

所述肩夹(5)整体是长圆形的鸭舌状,整体左边厚,往右逐渐变薄,左部上下两侧各有一个小圆柱(51),左边内部有一条直立的弹性骨(52),可以绕小圆柱(51)旋转0度或90度,并以弹性骨(52)定位,不同位置可以方便晾晒某些不同的物品。

所述副架体(6)整体呈类似的三角形,中间有一个横梁(61),横梁(61)的左右两端各有一个第四长圆孔(62),每一个第四长圆孔(62)里面各有一个头部呈凹面形的弹性体(63),所述弹性体(63)也可以由弹簧代替,每一个第四长圆孔(62)的旁边还各有一排弧形排列的锯齿形体(64);所述副架体(6)的左右两边的斜梁上还各有一个第二凸台(65),左右第二凸台(65)的前后两边都有一个共四个凹台(66),每个第二凸台(65)的外侧各有一个凸出的第一三角形体(67),靠近第二凸台(65)的外侧在斜梁上还各有一个凸出的第二三角形体(68);所述副架体(6)的底部的横梁下边,设置有六对第二挂钩(69),根据需要和调整尺寸后第二挂钩(69)数量可以设置为不同的适当对数;每一对第二挂钩(69)的内侧又设置有一对弹性臂(610),根据需要,第二挂钩(69)和弹性臂(610)可以与副架体(6)分离,设计成独立的另一个零件,以增强或改善弹性臂(610)的夹紧功能,更好的夹紧某些晾晒物品;所述副架体(6)的中间横梁和下边横梁的两端都各设计有一对大小圆孔(611),方便晾晒某些物品。

所述压紧片(7)的左部有对称的两个部分,右部连为一体,仰视或俯视时是一个向左开口的“U”型;左部内侧对称的设计有一对第一圆柱体(71),每个第一圆柱体(71)上边设计有一个第一斜面(72);左边对称的设计有两个凸出的第三三角形体(73);所述压紧片(7)的右部是一个向上翘起结构(74),压紧片(7)可以绕第一圆柱体(71)旋转,去压紧或解压某些晾晒物品。

所述专用撑衣杆头(9)的插头(91)是对称设计的两个,每个插头(91)都有一个向上弯起(92)和一个向下弯起(93),每个插头(91)的两侧还各有一个从内向外逐渐变小的第二斜面(94),第二斜面(94)可以是直斜面也可以是有弧度的斜面;所述专用撑衣杆头(9)的中间圆柱体的上部左右两侧各有一个第三斜面(95),其斜角可以在10度~30度之间;每个插头(91)与中间圆柱体之间由一个向上倾斜的第二圆柱体(96)相连,其倾斜角度在10度~30度之间,所述专用撑衣杆头(9)配合锁紧装置(3)的第二长圆孔(32)使用。

所述撑衣杆头紧固圆筒(10)与专用撑衣杆头(9)是以梯形螺纹连接并紧固在一起,并锁紧尺寸适配的撑衣杆(所述撑衣杆可以选用标准的管材,比如不锈钢管或塑料管,切取适当长度即可,本实用新型可以不包含撑衣杆这个零件)。

本实用新型的有益效果

本实用新型在所属技术应用领域是首创、独创和原创,不仅继承了传统,保留了传统习惯和使用方式,并在此基础上融入了多种实用功能,扩展了衣架的使用范围,可以晾晒包含衣服,裤子,袜子,球鞋,布鞋,拖鞋,鞋垫,鞋带,毛巾,男女内衣,婴儿尿布,学生红领巾,围巾,领带,枕套,等等在内的几乎绝大部分的日常常用物品;可以以支、撑、挂、夹、压、勾、悬、套、拴、旋转,等等多种方式使用该衣架,并使被晾晒的物品不怕风吹能稳定在衣架上,增强了使用方便性和安全性,不会掉,不会移动,不会挤在一起,还能适应大人和小孩的不同尺寸的衣物的晾晒,解决了人们在使用传统普通衣架时的绝大部分需求,满足了人们的很多希望,用起来更加舒心,开心,安心,放心。

附图说明

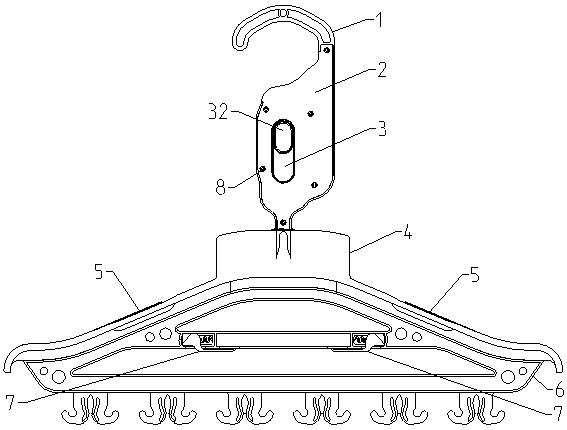

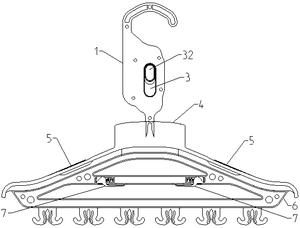

图1是本实用新型的常规状态的完整正视图。(注解:“常规状态”,指肩夹(5)不打开,压紧片(7)不打开,锁紧装置(3)的第二长圆孔(32)处于最上位置,锁紧条(31)处于最低位置,“常规状态”只是这几个零件的最小极限位置的工作状态的示意,不一定同时呈现。)。

图2是本实用新型的常规状态的完整背视图。

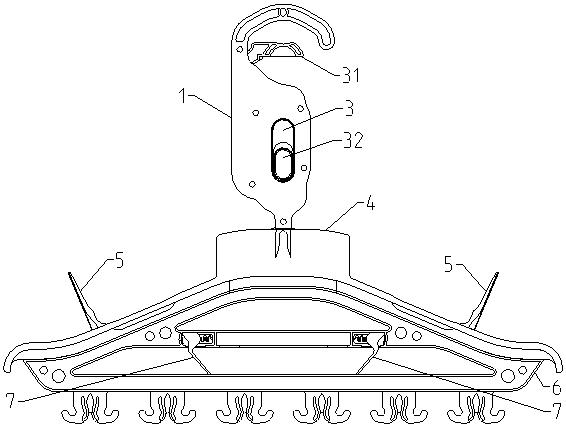

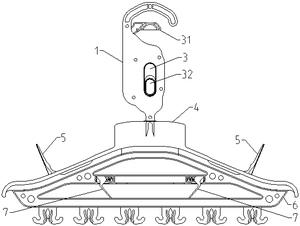

图3是本实用新型的全开状态的完整正视图。(注解:“全开状态”,指肩夹(5)打开到最大的90度位置,压紧片(7)打开到最大压紧位置,锁紧装置(3)的第二长圆孔(32)向下拉到最低位置,锁紧条(31)向上到达最高位置,“全开状态”只是这几个零件的最大极限位置的工作状态的示意,不一定同时呈现。)。

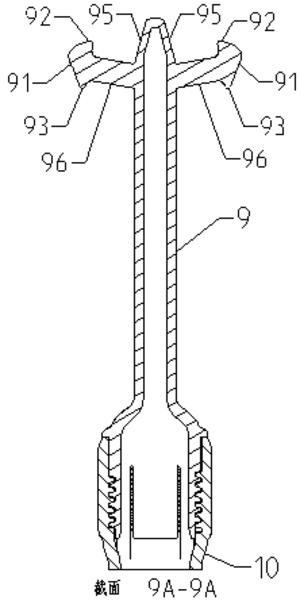

图4是本实用新型的专用撑衣杆头和撑衣杆头紧固圆筒的组装剖视图。

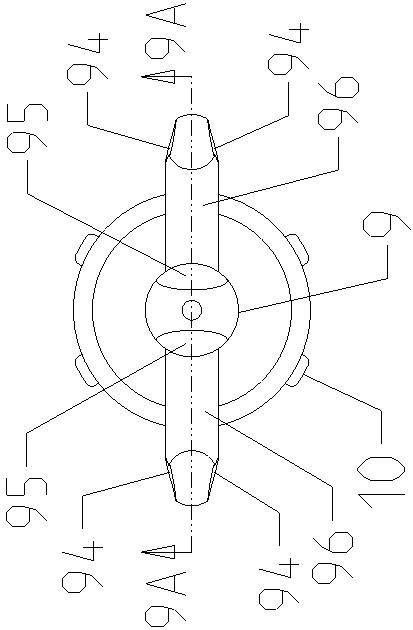

图5是本实用新型的专用撑衣杆头和撑衣杆头紧固圆筒的组装顶视图。

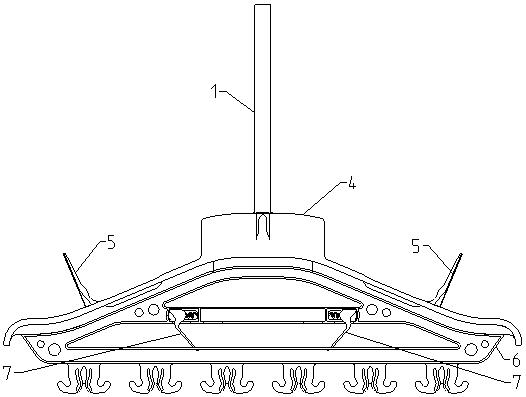

图6是本实用新型的挂钩件逆时针转90度的全开状态的完整正视图。

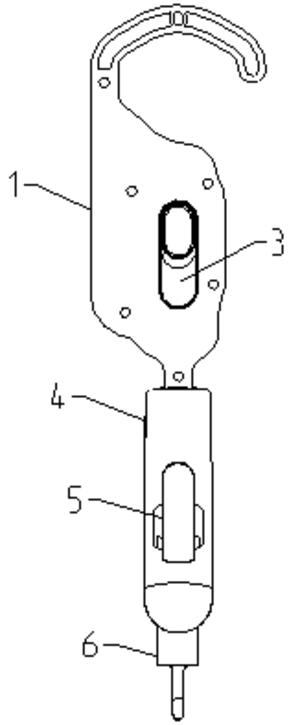

图7是本实用新型的挂钩件逆时针转90度的全开状态的完整右视图。

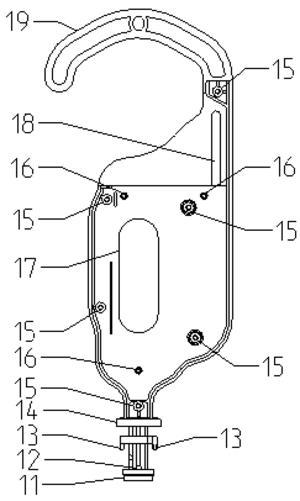

图8是本实用新型的挂钩件的背视图。

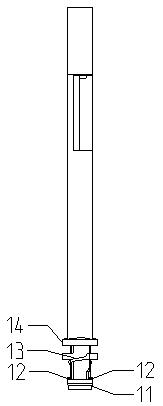

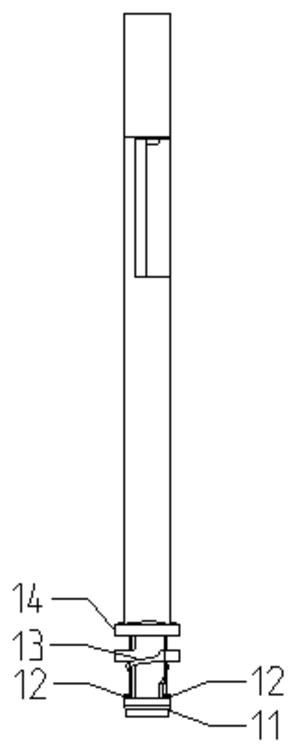

图9是本实用新型的挂钩件的右视图。

图10是本实用新型的主架体的正视图。

图11是本实用新型的主架体的顶视图。

图12是本实用新型的主架体的剖视图。

图13是本实用新型的肩夹的顶视图。

图14是本实用新型的肩夹的正视图。

图15是本实用新型的肩夹的剖视图。

图16是本实用新型的肩夹的底视图。

图17是本实用新型的副架体的正视图。

图18是本实用新型的副架体的局部放大视图。

图19是本实用新型的压紧片的顶视图。

图20是本实用新型的压紧片的剖视图。

附图标记的零件列表(请对照:图2,图3,图4中的零件标号。)

1-挂钩件、2-盖板、3-锁紧装置、4-主架体、5-肩夹、6-副架体、7-压紧片、8-螺钉、9-专用撑衣杆头、10-撑衣杆头紧固圆筒。

具体实施方式

下面结合本实用新型的实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型的一部分实施例,而不是全部的实施例。

参照图1-20,是依据本实用新型一种多功能衣架设计的一个具体的实施例,包含:挂钩件(1),盖板(2),锁紧装置(3),主架体(4),肩夹(5),副架体(6),压紧片(7),螺钉(8),专用撑衣杆头(9),撑衣杆头紧固圆筒(10);所述锁紧装置(3)装配在挂钩件(1)的腔体里,用盖板(2)压紧在锁紧装置(3)的上面,再用螺钉(8)打紧;所述挂钩件(1)的第一圆柱台(11)插入主架体(4)的圆筒(41)里面,与主架体(4)连为一体,并可以相对于主架体(4)旋转0度或90度固定,不同位置可以让本实用新型的衣架更好的使用在不同的位置或状态,更方便使用;所述肩夹(5)装入主架体(4)的第三长圆孔(43)里面,并可以相对于主架体(4)的斜梁旋转0度或90度固定;所述副架体(6)装在主架体(4)的下面,以凸台(45)和凹台(66)的扣位扣紧;所述压紧片(7)装在副架体(6)的第四长圆孔(62)里,可以绕孔的中心旋转;在使用的时候,配套的专用撑衣杆头(9)的插头(91)插入锁紧装置(3)的第二长圆孔(32)里面,驱动锁紧装置的内部运动(锁紧装置的功能详细介绍,请参见我的专利号或申请号:2018206960427,和201810445588X);所述撑衣杆头紧固圆筒(10)套在专用撑衣杆头(9)的下端外面,二者以梯形螺纹连接固定,并锁紧尺寸适配的撑衣杆(所述撑衣杆可以选用标准的管材,比如不锈钢管或塑料管,切取适当长度即可,本实用新型可以不包含撑衣杆这个零件)。

所述挂钩件(1)下端是一个下小上大的第一圆柱台(11),第一圆柱台(11)上面有两个对称放置的第一凸台(12),再往上设置有两个对称的弹臂(13),第一圆柱台(11)和第一凸台(12)和弹臂(13)共同把挂钩件(1)与主架体(4)连接在一起并固定;所述弹臂(13)也可以由弹簧代替;再往上又有一个第二圆柱台(14),以加强挂钩件(1)与主架体(4)的定位;所述挂钩件(1)的中部腔体里设有近似菱形排列的六个螺丝柱(15),有效的锁紧和固定挂钩件(1)和盖板(2);还有三角形排列的三个定位柱(16),准确把锁紧装置(3)定位在挂钩件(1)里面;还有一个第一长圆孔(17),是插入专用撑衣杆头(9)的插头(91)用的;右上部位有一个长长的凹槽(18),是给锁紧装置(3)的锁紧条(31)导向用的;所述挂钩件(1)的上部是第一挂钩(19);所述盖板(2)在外形和结构上与挂钩件(1)的中部腔体形成对应关系。

所述主架体(4)上设置有一个圆筒(41),圆筒(41)里面有四个均布的定位弹片(42),所述定位弹片(42)卡住挂钩件(1)上的第一凸台(12),所述挂钩件(1)可以在0度位置和旋转90度位置插入所述圆筒(41),并都能被定位弹片(42)卡住,根据需要,定位弹片(42)还可以按八个均布,使挂钩件(1)可以在0度位置和旋转45度位置和旋转90度位置都能插入所述圆筒(41),并都能被定位弹片(42)卡住;所述主架体(4)上左右各有一个共两个第三长圆孔(43),每个第三长圆孔(43)旁边有一个形成一半相交状态的一个长圆形弧形凹面(44),每个第三长圆孔(43)里面还各有两个共四个小凸台(45),以及各两个共四个呈倒“U”形的结构(46),所述主架体(4)的中部即圆筒(41)的四周是一个顶面呈弧形的椭圆形体(47),椭圆形体(47)的两侧对称设置有一对小直立体(48),方便挂住某些晾晒物品。

所述肩夹(5)整体是长圆形的鸭舌状,整体左边厚,往右逐渐变薄,左部上下两侧各有一个小圆柱(51),左边内部有一条直立的弹性骨(52),可以绕小圆柱(51)旋转0度或90度,并以弹性骨(52)定位,不同位置可以方便晾晒某些不同的物品。

所述副架体(6)整体呈类似的三角形,中间有一个横梁(61),横梁(61)的左右两端各有一个第四长圆孔(62),每一个第四长圆孔(62)里面各有一个头部呈凹面形的弹性体(63),所述弹性体(63)也可以由弹簧代替,每一个第四长圆孔(62)的旁边还各有一排弧形排列的锯齿形体(64);所述副架体(6)的左右两边的斜梁上还各有一个第二凸台(65),左右第二凸台(65)的前后两边都有一个共四个凹台(66),每个第二凸台(65)的外侧各有一个凸出的第一三角形体(67),靠近第二凸台(65)的外侧在斜梁上还各有一个凸出的第二三角形体(68);所述副架体(6)的底部的横梁下边,设置有六对第二挂钩(69),根据需要和调整尺寸后第二挂钩(69)数量可以设置为不同的适当对数;每一对第二挂钩(69)的内侧又设置有一对弹性臂(610),根据需要,第二挂钩(69)和弹性臂(610)可以与副架体(6)分离,设计成独立的另一个零件,以增强或改善弹性臂(610)的夹紧功能,更好的夹紧某些晾晒物品;所述副架体(6)的中间横梁和下边横梁的两端都各设计有一对大小圆孔(611),方便晾晒某些物品。

所述压紧片(7)的左部有对称的两个部分,右部连为一体,仰视或俯视时是一个向左开口的“U”型;左部内侧对称的设计有一对第一圆柱体(71),每个第一圆柱体(71)上边设计有一个第一斜面(72);左边对称的设计有两个凸出的第三三角形体(73);所述压紧片(7)的右部是一个向上翘起结构(74),压紧片(7)可以绕第一圆柱体(71)旋转,去压紧或解压某些晾晒物品。

所述专用撑衣杆头(9)的插头(91)是对称设计的两个,每个插头(91)都有一个向上弯起(92)和一个向下弯起(93),每个插头(91)的两侧还各有一个从内向外逐渐变小的第二斜面(94),第二斜面(94)可以是直斜面也可以是有弧度的斜面;所述专用撑衣杆头(9)的中间圆柱体的上部左右两侧各有一个第三斜面(95),其斜角可以在10度~30度之间;每个插头(91)与中间圆柱体之间由一个向上倾斜的第二圆柱体(96)相连,其倾斜角度在10度~30度之间,所述专用撑衣杆头(9)配合锁紧装置(3)的第二长圆孔(32)使用。

所述撑衣杆头紧固圆筒(10)与专用撑衣杆头(9)是以梯形螺纹连接并紧固在一起,并锁紧尺寸适配的撑衣杆(所述撑衣杆可以选用标准的管材,比如不锈钢管或塑料管,切取适当长度即可,本实用新型可以不包含撑衣杆这个零件)。

以上,仅为本实用新型的较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的方法和技术范围内,根据本实用新型的技术方案及其构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
