【中国实用新型】一种鲜花生果摘除装置

无权-未缴年费 中国

授权公告日/公开日:
2018.11.06
专利有效期:
2018.03.03-2028.03.03
技术分类:
A01:农业;林业;畜牧业;狩猎;诱捕;捕鱼
转化方式:
转让
价值度指数:
55.0分
价格:
面议
974 0

发布人

宿迁知芃智能科技有限公司

联系人桑明喆

18896524795
2603577858@qq.com
2603577858
18896524795
苏州市吴中区致能大道106号
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN201820295538.3
申请日
20180303
公开/公告号
CN208047347U
公开/公告日
20181106
申请/专利权人
[宿迁知芃智能科技有限公司]
发明/设计人
[桑明喆]
主分类号
A01/F1100
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人

摘要

本实用新型所述的一种鲜花生果摘除装置,包括三角架主体和风箱;所述三角架主体每个角下方设有支柱;所述固定架与电机台通过六角螺母固定连接,且电机台上设有电动机;所述三角架主体与星型支架固定连接,且星型支架中心设有支架轴;所述星型支架中心设有转轮;所述转轮中心下方设有大带轮;所述转轮边缘与转轮中心处设有两圈钢条钉,且转轮边缘与转轮中心处的钢条钉通过钢条交叉连接;所述支架轴顶端设有风架;本实用新型所述的交错设置固定的钢条旋转后可快速摘除花生根茎上悬挂的不同高度花生,操作简单,使用方便,使花生果摘取效率提到很大的提高,并且出风口强风可将花生果向下吹,防止花生果摘取过程中崩散,操作安全。

法律状态

法律状态公告日 20230228
法律状态 专利权的终止
法律状态信息 未缴年费专利权终止
IPC(主分类):A01F 11/00
专利号:ZL2018202955383
申请日:20180303
授权公告日:20181106
终止日期:
法律状态公告日 20181106
法律状态 授权
法律状态信息 授权
法律状态公告日 20181106
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(5

独立权利要求数量(1

1.一种鲜花生果摘除装置,其特征在于:包括三角架主体和风箱;所述三角架主体每个角下方设有支柱,且其中一角所在的两杆之间设有固定架;所述固定架与电机台通过六角螺母固定连接,且电机台上设有电动机;所述电动机上端设有圆台,且圆台中心设有带轮轴,且带轮轴顶端设有小带轮;所述三角架主体与星型支架固定连接,且星型支架中心设有支架轴;所述星型支架中心设有转轮,且转轮位于三角架主体与星型支架之间;所述转轮中心下方设有大带轮,且大带轮与小带轮通过皮带连接;所述转轮边缘与转轮中心处设有两圈钢条钉,且转轮边缘与转轮中心处的钢条钉通过钢条交叉连接;所述支架轴顶端设有风架,且风架每端设有吹风器;所述三个吹风器与输风分管连接,且输风分管与输风管固定连接;所述风箱上设有输风管,且风箱上设有开关阀。

2.根据权利要求1所述的一种鲜花生果摘除装置,其特征在于:所述转轮边缘与转轮中心处设有两圈钢条钉,且转轮边缘与转轮中心处的钢条钉通过钢条交叉连接。

3.根据权利要求1所述的一种鲜花生果摘除装置,其特征在于:所述吹风器为弧形,且与六分之一转轮的弧度相同。

4.根据权利要求1所述的一种鲜花生果摘除装置,其特征在于:所述大带轮与小带轮通过皮带连接,实现带传动。

5.根据权利要求1所述的一种鲜花生果摘除装置,其特征在于:所述风箱的输风管为弧形,且输风分管为Y型与吹风器相连。

1.一种鲜花生果摘除装置,其特征在于:包括三角架主体和风箱;所述三角架主体每个角下方设有支柱,且其中一角所在的两杆之间设有固定架;所述固定架与电机台通过六角螺母固定连接,且电机台上设有电动机;所述电动机上端设有圆台,且圆台中心设有带轮轴,且带轮轴顶端设有小带轮;所述三角架主体与星型支架固定连接,且星型支架中心设有支架轴;所述星型支架中心设有转轮,且转轮位于三角架主体与星型支架之间;所述转轮中心下方设有大带轮,且大带轮与小带轮通过皮带连接;所述转轮边缘与转轮中心处设有两圈钢条钉,且转轮边缘与转轮中心处的钢条钉通过钢条交叉连接;所述支架轴顶端设有风架,且风架每端设有吹风器;所述三个吹风器与输风分管连接,且输风分管与输风管固定连接;所述风箱上设有输风管,且风箱上设有开关阀。 2.根据权利要求1所述的一种鲜花生果摘除装置,其特征在于:所述转轮边缘与转轮中心处设有两圈钢条钉,且转轮边缘与转轮中心处的钢条钉通过钢条交叉连接。 3.根据权利要求1所述的一种鲜花生果摘除装置,其特征在于:所述吹风器为弧形,且与六分之一转轮的弧度相同。 4.根据权利要求1所述的一种鲜花生果摘除装置,其特征在于:所述大带轮与小带轮通过皮带连接,实现带传动。 5.根据权利要求1所述的一种鲜花生果摘除装置,其特征在于:所述风箱的输风管为弧形,且输风分管为Y型与吹风器相连。

说明书

技术领域

本实用新型涉及农用工具技术领域,特别是一种鲜花生果摘除装置。

背景技术

一般来说,花生是很常见的食品,尤其在农村花生是除了麦子之外种的最多的农作物,但收获花生的过程却不是一件简单的事,花生是由花生藤与花生果组成的,花生果需从花生藤上摘下来,在现有的技术中,人们普遍采用的方法就是手工摘除,用手一颗一颗的从花生藤上摘下花生果,用时长且效率低。

发明内容

为解决上述问题,本实用新型提供一种鲜花生果摘除装置。

本实用新型解决其技术问题所采用的技术方案是:一种鲜花生果摘除装置,包括三角架主体和风箱;所述三角架主体每个角下方设有支柱,且其中一角所在的两杆之间设有固定架;所述固定架与电机台通过六角螺母固定连接,且电机台上设有电动机;所述电动机上端设有圆台,且圆台中心设有带轮轴,且带轮轴顶端设有小带轮;所述三角架主体与星型支架固定连接,且星型支架中心设有支架轴;所述星型支架中心设有转轮,且转轮位于三角架主体与星型支架之间;所述转轮中心下方设有大带轮,且大带轮与小带轮通过皮带连接;所述转轮边缘与转轮中心处设有两圈钢条钉,且转轮边缘与转轮中心处的钢条钉通过钢条交叉连接;所述支架轴顶端设有风架,且风架每端设有吹风器;所述三个吹风器与输风分管连接,且输风分管与输风管固定连接;所述风箱上设有输风管,且风箱上设有开关阀。

优选的,所述转轮边缘与转轮中心处设有两圈钢条钉,且转轮边缘与转轮中心处的钢条钉通过钢条交叉连接。

优选的,所述吹风器为弧形,且与六分之一转轮的弧度相同。

优选的,所述大带轮与小带轮通过皮带连接,实现带传动。

优选的,所述风箱的输风管为弧形,且输风分管为Y型与吹风器相连。

本实用新型的有益效果是:交错设置固定的钢条旋转后可快速摘除花生根茎上悬挂的不同高度花生,操作简单,使用方便,使花生果摘取效率提到很大的提高,并且出风口强风可将花生果向下吹,防止花生果摘取过程中崩散,操作安全。

附图说明

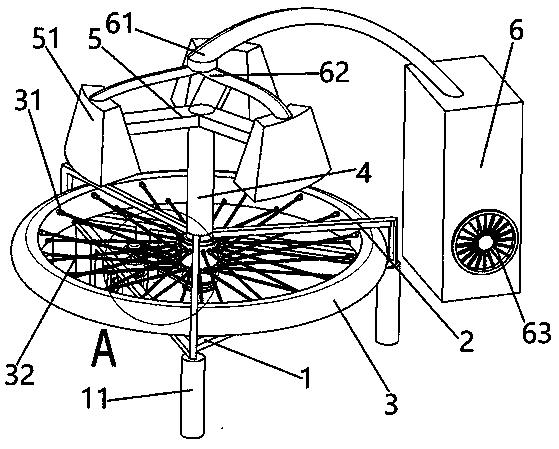

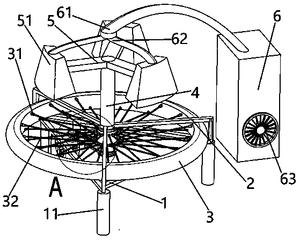

图1为本实用新型所述的一种鲜花生果摘除装置的整体视图。

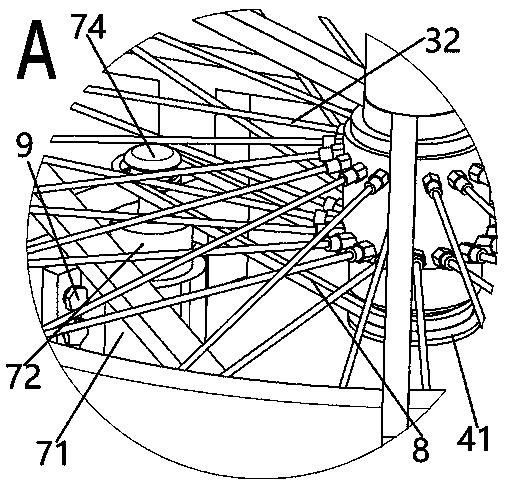

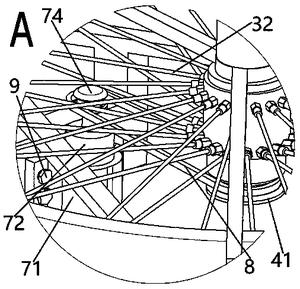

图2为图1的A部放大图。

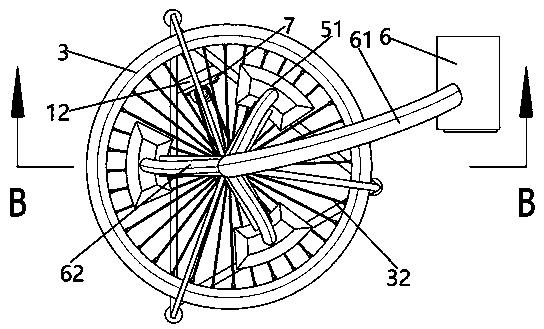

图3为本实用新型所述的一种鲜花生果摘除装置的俯视图。

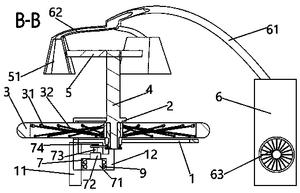

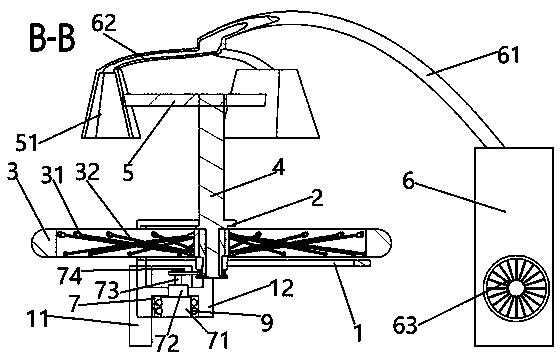

图4为图3的B-B剖视图。

图中:1、三角架;11、支柱;12、固定架;2、星型支架;3、转轮;31、钢条钉;32、钢条;4、支架轴;41、大带轮;5、风架;51、吹风器;6、风箱;61、输风管;62、输风分管;63、开关阀;7、电机台;71、电动机;72、圆台;73、带轮轴;74、小带轮;8、皮带;9、六角螺母。

具体实施方式

为使本实用新型的技术方案更加清楚明白,下面结合附图具体实施例对本实用新型作进一步说明。

如图1所示,本实用新型所述的一种鲜花生果摘除装置,包括三角架1主体和风箱2;所述三角架1主体每个角下方设有支柱11,且其中一角所在的两杆之间设有固定架12;所述固定架12与电机台7通过六角螺母9固定连接,且电机台7上设有电动机71;所述电动机71上端设有圆台72,且圆台72中心设有带轮轴73,且带轮轴73顶端设有小带轮74;所述三角架1主体与星型支架2固定连接,且星型支架2中心设有支架轴4;所述星型支架2中心设有转轮3,且转轮3位于三角架1主体与星型支架2之间;所述转轮3中心下方设有大带轮41,且大带轮41与小带轮74通过皮带8连接;所述转轮3边缘与转轮3中心处设有两圈钢条钉31,且转轮3边缘与转轮3中心处的钢条钉31通过钢条32交叉连接;所述支架轴4顶端设有风架5,且风架5每端设有吹风器51;所述三个吹风器51与输风分管62连接,且输风分管62与输风管61固定连接;所述风箱6上设有输风管61连接,且风箱6上设有开关阀63。

使用时,开启电动机71,带轮轴73逆时针旋转,小带轮74跟着带轮轴73逆时针旋转,皮带8带动大带轮41逆时针旋转,实现带传动,转轮3转动,打开开关阀63,风箱6运转,风从输风管61分送到吹风器51,吹风器51出风,手抓花生藤,将花生果放在转轮3内,转轮3的钢条32旋转切断花生果与花生茎蔓之间的连接,花生果掉落在地上。
