【中国实用新型】一种物流运输液压搬运装置

有权-审定授权 中国

申请号:
CN201820562761.X
专利权人:
三峡大学
授权公告日/公开日:
2018.11.16
专利有效期:
2018.04.19-2028.04.19
技术分类:
B65:输送;包装;贮存;搬运薄的或细丝状材料
历史运营情况:
价值度指数:
50.0分
交易方式:
许可
价格:
面议
48 0

发布人

陈前程

联系人陈前程

13093269501
cqc.todo@qq.com
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201820562761.X
申请日
20180419
公开/公告号
CN208103289U
公开/公告日
20181116
申请/专利权人
[三峡大学]
发明/设计人
[陈前程]
主分类号
B65/G4774
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
湖北(42)
颁证日
G06T1/00
代理人
[成钢]

摘要

一种物流运输液压搬运装置,属于物流相关技术领域。本装置包括第一横板、第二横板和活动架,其中第一横板底面上连接有万向轮,上表面固定设有框架,所述活动架的一连杆通过转珠分别与框架和第二横板铰接,另一连杆通过滚珠分别与框架和第二横板滑动连接;所述框架一侧设有液压缸,液压缸的连杆与框架上表面的滚珠相连;所述第二横板内设有凹槽和第一滑动板,凹槽上固定设有连接块,第一滑动板通过连接块与凹槽卡槽连接,并可在凹槽内左右滑动。本实用新型提供的物流运输液压搬运装置,可以满足不同升高使用者的需求,满足不同高度的搬运货物的需求,具有可以增加盛放货物的面积和阻止货物掉落的特点。

法律状态

法律状态公告日 20181116
法律状态 授权
法律状态信息 授权
法律状态公告日 20181116
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(7

独立权利要求数量(1

1.一种物流运输液压搬运装置,包括第一横板(1)、第二横板(8)和活动架(9),其中第一横板(1)底面上连接有万向轮(2),上表面固定设有框架(3),其特征在于:所述活动架(9)的一连杆通过转珠(7)分别与框架(3)和第二横板(8)铰接,另一连杆通过滚珠(17)分别与框架(3)和第二横板(8)滑动连接;所述框架(3)一侧设有液压缸(6),液压缸(6)的连杆与框架(3)上表面的滚珠(17)相连;所述第二横板(8)内设有凹槽(16)和第一滑动板(11),凹槽(16)上固定设有连接块(10),第一滑动板(11)通过连接块(10)与凹槽(16)卡槽连接,并可在凹槽(16)内左右滑动。

2.根据权利要求1所述的一种物流运输液压搬运装置,其特征在于:所述框架(3)上表面一端固定设有第一连接杆(4),第一连接杆(4)上连有第二连接杆(5),第一连接杆(4)与框架(3)为焊接一体化结构,第一连接杆(4)的直径大于第二连接杆(5)的直径,第二连接杆(5)可在第一连接杆(4)内上下伸缩。

3.根据权利要求1所述的一种物流运输液压搬运装置,其特征在于:至少有一个所述第一滑动板(11)与第二横板(8)活动连接,第一滑动板(11)可从第二横板(8)的侧面抽出,以扩大第二横板(8)的承载面积。

4.根据权利要求3所述的一种物流运输液压搬运装置,其特征在于:有两个所述第一滑动板(11)与第二横板(8)的两个侧面活动连接,第一滑动板(11)可从第二横板(8)的侧面抽出。

5.根据权利要求4所述的一种物流运输液压搬运装置,其特征在于:所述第二横板(8)上设有固定销,在第一滑动板(11)上设有滑槽,固定销可在滑槽内滑动。

6.根据权利要求1所述的一种物流运输液压搬运装置,其特征在于:所述第一滑动板(11)的上表面边缘设有第一护栏(14),第一护栏(14)的上连有第二护栏(15),第一护栏(14)长度小于第二护栏(15)的长度。

7.根据权利要求1所述的一种物流运输液压搬运装置,其特征在于:所述第二横板(8)内部为凹陷状结构,凹陷状结构的横切面面积为第一滑动板(11)横切面面积的2倍。

1.一种物流运输液压搬运装置,包括第一横板(1)、第二横板(8)和活动架(9),其中第一横板(1)底面上连接有万向轮(2),上表面固定设有框架(3),其特征在于:所述活动架(9)的一连杆通过转珠(7)分别与框架(3)和第二横板(8)铰接,另一连杆通过滚珠(17)分别与框架(3)和第二横板(8)滑动连接;所述框架(3)一侧设有液压缸(6),液压缸(6)的连杆与框架(3)上表面的滚珠(17)相连;所述第二横板(8)内设有凹槽(16)和第一滑动板(11),凹槽(16)上固定设有连接块(10),第一滑动板(11)通过连接块(10)与凹槽(16)卡槽连接,并可在凹槽(16)内左右滑动。 2.根据权利要求1所述的一种物流运输液压搬运装置,其特征在于:所述框架(3)上表面一端固定设有第一连接杆(4),第一连接杆(4)上连有第二连接杆(5),第一连接杆(4)与框架(3)为焊接一体化结构,第一连接杆(4)的直径大于第二连接杆(5)的直径,第二连接杆(5)可在第一连接杆(4)内上下伸缩。 3.根据权利要求1所述的一种物流运输液压搬运装置,其特征在于:至少有一个所述第一滑动板(11)与第二横板(8)活动连接,第一滑动板(11)可从第二横板(8)的侧面抽出,以扩大第二横板(8)的承载面积。 4.根据权利要求3所述的一种物流运输液压搬运装置,其特征在于:有两个所述第一滑动板(11)与第二横板(8)的两个侧面活动连接,第一滑动板(11)可从第二横板(8)的侧面抽出。 5.根据权利要求4所述的一种物流运输液压搬运装置,其特征在于:所述第二横板(8)上设有固定销,在第一滑动板(11)上设有滑槽,固定销可在滑槽内滑动。 6.根据权利要求1所述的一种物流运输液压搬运装置,其特征在于:所述第一滑动板(11)的上表面边缘设有第一护栏(14),第一护栏(14)的上连有第二护栏(15),第一护栏(14)长度小于第二护栏(15)的长度。 7.根据权利要求1所述的一种物流运输液压搬运装置,其特征在于:所述第二横板(8)内部为凹陷状结构,凹陷状结构的横切面面积为第一滑动板(11)横切面面积的2倍。

说明书

技术领域

本实用新型涉及物流相关技术领域,具体为一种物流运输液压搬运装置。

背景技术

随着科技的发展,生活水平的提高,人们对物质需求也越来越大,物流相关技术领域的发展也越来越迅速,而物流运输液压搬运装置也迅速发展,但普通物流运输液压搬运装置存在多多少少的不足之处,目前市场上普通物流运输液压搬运装置缺少升降结构,不能进行不同高度搬运货物和满足不同身高使用者的需求,也无法增加搬运货物的使用面积,并且普通物流运输液压搬运装置不能阻止货物掉落的设置的问题。

发明内容

本实用新型的目的在于提供一种物流运输液压搬运装置,以解决上述背景技术中提出的普通物流运输液压搬运装置不能进行高度的升降,也无法阻挡货物掉落,而且不能增加搬运货物的使用面积的问题。

为实现上述目的,本实用新型提供如下技术方案:一种物流运输液压搬运装置,包括第一横板、第二横板和活动架,其中第一横板底面上连接有万向轮,上表面固定设有框架,其特征在于:所述活动架的一连杆通过转珠分别与框架和第二横板铰接,另一连杆通过滚珠分别与框架和第二横板滑动连接;所述框架一侧设有液压缸,液压缸的连杆与框架上表面的滚珠相连;所述第二横板内设有凹槽和第一滑动板,凹槽上固定设有连接块,第一滑动板通过连接块与凹槽卡槽连接,并可在凹槽内左右滑动。

优选的,所述框架上表面一端固定设有第一连接杆,第一连接杆上连有第二连接杆,第一连接杆与框架为焊接一体化结构,第一连接杆的直径大于第二连接杆的直径,第二连接杆可在第一连接杆内上下伸缩。

优选的,至少有一个所述第一滑动板与第二横板活动连接,第一滑动板可从第二横板的侧面抽出,以扩大第二横板的承载面积。

优选的,有两个所述第一滑动板与第二横板的两个侧面活动连接,第一滑动板可从第二横板的侧面抽出。

优选的,所述第二横板上设有固定销,在第一滑动板上设有滑槽,固定销可在滑槽内滑动。

优选的,所述第一滑动板的上表面边缘设有第一护栏,第一护栏的上端设有第二护栏,第一护栏长度小于第二护栏的长度。

优选的,所述第二横板内部为凹陷状结构,凹陷状结构的横切面面积为第一连接板横切面面积的2倍。

与现有技术相比,本实用新型的有益效果是:该种物流运输液压搬运装置,解决普通物流运输液压搬运装置不能升降进行不同高度搬运货物,也无法阻挡货物掉落,并且不能增加搬运货物的使用面积,提高工作效率的问题;

1.设置有第二连接杆和第一连接杆,当不同身高的人进行使用时,让第二连接杆通过第一连接杆在框架上升降,从而满足不同升高使用者的需求;

2.设置有活动架,当人搬运货物时,需要将设备提高一定的高度,则第二横板通过活动架在框架上升降,从而满足不同高度的搬运货物的需求;

3.设置有第一连接板,由于搬运货物较多时,需要增加盛放货物的面积,则通过第一连接板在第二横板的内部进行拉伸,从而增加盛放货物的面积,提高工作效率。

4.通过在第一滑动板的上表面边缘设置有第一护栏和第二护栏,可以解决阻止货物掉落的问题。

附图说明

图1为本实用新型整体示意图;

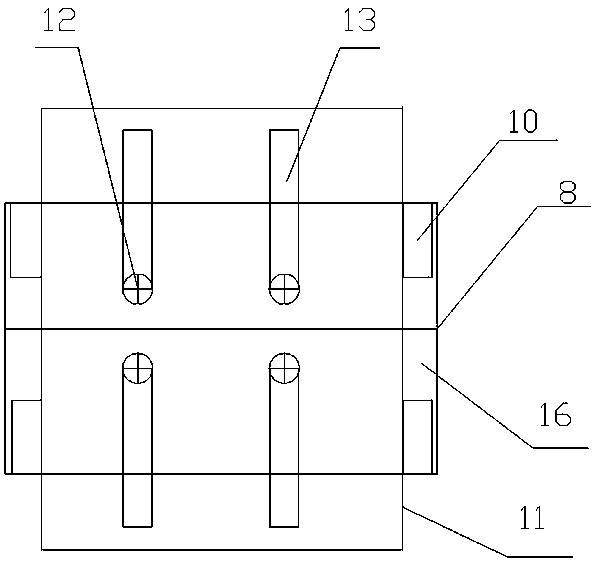

图2为本实用新型第二横板展开结构示意图;

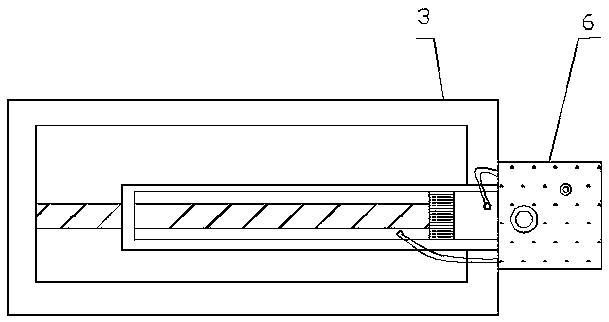

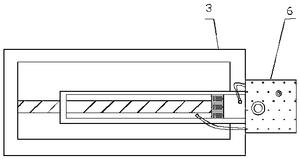

图3为本实用新型液压缸结构示意图;

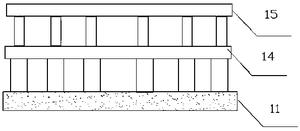

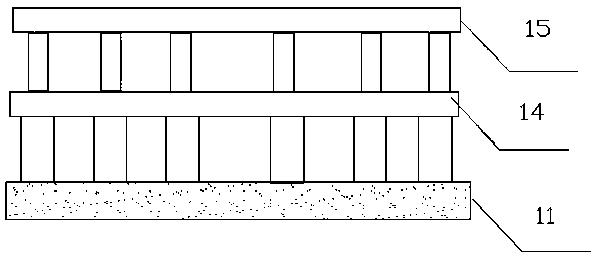

图4为本实用新型第一滑动板工作时结构示意图。

图中:1、第一横板;2、万向轮;3、框架;4、第一连接杆;5、第二连接杆;6、液压缸;7、转珠;8、第二横板;9、活动架;10、连接块;11、第一滑动板;12、固定块;13、固定杆;14、第一护栏;15、第二护栏; 16、凹槽;17、滚珠。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-4,本实用新型提供一种技术方案:一种物流运输液压搬运装置,包括第一横板1、万向轮2、框架3、第一连接杆4、第二连接杆5、液压缸6、转珠7、第二横板8、活动架9、连接块10、第一滑动板11、固定块12、固定杆13、第一护栏14、第二护栏15、凹槽16和滚珠17;第一横板1的下端安装有万向轮2,且第一横板1的上表面固定有框架3,框架3上表面的一端固定有第一连接杆4,第一连接杆4上设有第二连接杆5,第二连接杆5通过第一连接杆4与框架3构成升降结构,第一连接杆4与框架3为焊接一体化结构,且第一连接杆4的直径大于第二连接杆5的直径,便于满足不同身高使用者的需求;活动架9的一连杆通过转珠7分别与框架3和第二横板8铰接,另一连杆通过滚珠17分别与框架3和第二横板8滑动连接,便于第二横板8在竖直高度进行升降;框架3的一侧与液压缸6连接,液压缸6的活塞连杆与滚珠17相连;第二横板8的内部设置有凹槽16,且凹槽16上固定有连接块10,第一护栏14设置在第一滑动板11的上表面边缘,且第一护栏14的上设有第二护栏15,第二护栏15在第一护栏14上为升降结构,第一护栏14在第一滑动板11上为升降结构,且第一护栏14长度小于第二护栏15的长度,有利于阻挡货物掉落,第二横板8的下表面固定有固定块12,且固定块12上设置有固定杆13,第一滑动板11设置在第二横板8的内部,第二横板8的内部呈凹陷状结构,且第二横板8凹陷状的横切面面积为第一滑动板11横切面面积的2倍,增加了搬运货物的使用面积,第一滑动板11通过连接块10与第二横板8的连接方式为卡槽连接,且连接块10的宽度小于凹槽16的宽度,便于使用者对第一滑动板11灵活使用。

工作原理:在使用该种物流运输液压搬运装置时,首先将第一横板1的下端安装有万向轮2,然后万向轮2与框架3为焊接一体化,当第二横板8需要上升时,启动液压缸6,液压缸6的活塞连杆推动滚珠17运动,滚珠17与转珠7之间的距离减小,滚动17通过活动架9的连杆带动第二横板8上升;当第二横板8需要下降时,启动液压缸6,液压缸6的活塞连杆拉动滚珠17向反方面运动,滚动17通过活动架9的连杆带动第二横板8下降;当货物放在第二横板8上时,将第一护栏14在第一滑动板11上拉高,再通过第二护栏15在第一护栏14上进行二次升高,避免货物在搬运过程中滑落,如此便完成该种物流运输液压搬运装置的一系列操作。

尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
