著录项

申请号
CN201820044160.X
申请日
20180111
公开/公告号
CN207893532U
公开/公告日
20180921
申请/专利权人
[萍乡市广利通科技有限公司]
发明/设计人
[刘坚城]
主分类号
F21S8/00
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江西(36)
颁证日
G06T1/00
代理人
[张全文]

摘要

本实用新型属于照明设备技术领域,尤其涉及一种灯具包括灯壳和设于灯壳内的光源,还包括第一折叠罩、第二折叠罩、第一驱动装置和第二驱动装置,第一折叠罩和第二折叠罩分别连接于灯壳位置相对的第一侧和第二侧,第一驱动装置安装于灯壳的第一侧并与第一折叠罩连接以驱动第一折叠罩朝向灯壳的中部展开或于灯壳的中部朝向灯壳的第一侧折叠,且第一折叠罩的内侧设有与灯壳的表面接触的第一清理条;第二驱动装置安装于灯壳的第二侧并与第二折叠罩连接以驱动第二折叠罩朝向灯壳的中部展开或于灯壳的中部朝向灯壳的第二侧折叠,且第二折叠罩的内侧设有与灯壳的表面接触的第二清理条,从而可通过第一清理条和第二清理条便利地对污垢进行清理。

法律状态

法律状态公告日 20180921
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(10

独立权利要求数量(1

1.一种灯具,包括灯壳和设于所述灯壳内的光源,其特征在于:所述灯具还包括第一折 叠罩、第二折叠罩、第一驱动装置和第二驱动装置,所述第一折叠罩和所述第二折叠罩分别 连接于所述灯壳位置相对的第一侧和第二侧,所述第一驱动装置安装于所述灯壳的第一侧 并与所述第一折叠罩连接以驱动所述第一折叠罩朝向所述灯壳的中部展开或于所述灯壳 的中部朝向所述灯壳的第一侧折叠,且所述第一折叠罩的内侧设有至少一与所述灯壳的表 面接触的第一清理条;所述第二驱动装置安装于所述灯壳的第二侧并与所述第二折叠罩连 接以驱动所述第二折叠罩朝向所述灯壳的中部展开或于所述灯壳的中部朝向所述灯壳的 第二侧折叠,且所述第二折叠罩的内侧设有至少一与所述灯壳的表面接触的第二清理条。

2.根据权利要求1所述的灯具,其特征在于:所述第一折叠罩包括第一安装件和第一折 叠件,所述第一安装件的上端安装于所述灯壳第一侧的上端,所述第一折叠件的上端与所 述第一安装件的下端连接,所述第一折叠件的下端沿着所述灯壳第一侧的外表面展开至所 述灯壳的下端或者由所述灯壳的下端折叠至所述第一安装件内,且各所述第一清理条设置 于所述第一折叠件上。

3.根据权利要求2所述的灯具,其特征在于:所述第一驱动装置包括第一电机和第一柔 性连接件,所述第一折叠件包括多个半弧形的第一折叠体和多个易于折叠的第一连皮结 构,各所述第一清理条对应地贴设于各所述第一折叠体的内侧,各所述第一折叠体之间均 通过各所述第一连皮结构逐层地连接,所述第一安装件和各所述第一折叠体上均设有第一 通孔,所述第一电机设置于所述第一安装件的上端,所述第一柔性连接件的一端连接于所 述第一电机的输出端,所述第一柔性连接件的另一端穿过各所述第一通孔连接至最下端的 所述第一折叠体。

8.根据权利要求3所述的灯具,其特征在于:所述灯具还包括第一控制器,所述控制器 与所述第一电机电性连接。

6.根据权利要求2所述的灯具,其特征在于:所述第一安装件上端的一侧设置有朝向所 述第一安装件内侧延伸的第一固定轴,所述第一安装件上端的另一侧开设有与所述第一固 定轴位置对应的第一固定孔,所述灯壳的上端设置有分别与所述第一固定轴和所述第一固 定孔对应的第一安装孔和第二安装孔,所述第一固定轴固定安装于所述第一安装孔内,所 述第一固定孔与所述第二安装孔通过第一销轴固定连接。

4.根据权利要求1所述的灯具,其特征在于:所述第二折叠罩包括第二安装件和第二折 叠件,所述第二安装件的上端安装于所述灯壳第二侧的上端,所述第二折叠件的上端与所 述第二安装件的下端连接,所述第二折叠件的下端沿着所述灯壳第二侧的外表面展开至所 述灯壳的下端或者由所述灯壳的下端折叠至所述第二安装件内,且各所述第二清理条设置 于所述第二折叠件上。

5.根据权利要求4所述的灯具,其特征在于:所述第二驱动装置包括第二电机和第二柔 性连接件,所述第二折叠件包括多个半弧形的第二折叠体和多个易于折叠的第二连皮结 构,各所述第二清理条对应地贴设于各所述第二折叠体的内侧,各所述第二折叠体之间均 通过各所述第二连皮结构逐层地连接,所述第二安装件和各所述第二折叠体上均设有第二 通孔,所述第二电机设置于所述第二安装件的上端,所述第二柔性连接件的一端连接于所 述第二电机的输出端,所述第二柔性连接件的另一端穿过各所述第二通孔连接至最下端的 所述第二折叠体。

9.根据权利要求5所述的灯具,其特征在于:所述灯具还包括第二控制器,所述控制器 与所述第二电机电性连接。

7.根据权利要求4所述的灯具,其特征在于:所述第二安装件上端的一侧设置有朝向所 述第二安装件内侧延伸的第二固定轴,所述第二安装件上端的另一侧开设有与所述第二固 定轴位置对应的第二固定孔,所述灯壳的上端设置有分别与所述第二固定轴和所述第二固 定孔对应的第三安装孔和第四安装孔,所述第二固定轴固定安装于所述第三安装孔内,所 述第二固定孔与所述第四安装孔通过第二销轴固定连接。

10.根据权利要求1~9任一项所述的灯具,其特征在于:所述灯具还包括摄像头,所述 第一折叠罩和所述第二折叠罩的下端相对设置形成一开口,所述摄像头安装于所述灯壳上 且位于所述开口内。

1.一种灯具,包括灯壳和设于所述灯壳内的光源,其特征在于:所述灯具还包括第一折 叠罩、第二折叠罩、第一驱动装置和第二驱动装置,所述第一折叠罩和所述第二折叠罩分别 连接于所述灯壳位置相对的第一侧和第二侧,所述第一驱动装置安装于所述灯壳的第一侧 并与所述第一折叠罩连接以驱动所述第一折叠罩朝向所述灯壳的中部展开或于所述灯壳 的中部朝向所述灯壳的第一侧折叠,且所述第一折叠罩的内侧设有至少一与所述灯壳的表 面接触的第一清理条;所述第二驱动装置安装于所述灯壳的第二侧并与所述第二折叠罩连 接以驱动所述第二折叠罩朝向所述灯壳的中部展开或于所述灯壳的中部朝向所述灯壳的 第二侧折叠,且所述第二折叠罩的内侧设有至少一与所述灯壳的表面接触的第二清理条。 2.根据权利要求1所述的灯具,其特征在于:所述第一折叠罩包括第一安装件和第一折 叠件,所述第一安装件的上端安装于所述灯壳第一侧的上端,所述第一折叠件的上端与所 述第一安装件的下端连接,所述第一折叠件的下端沿着所述灯壳第一侧的外表面展开至所 述灯壳的下端或者由所述灯壳的下端折叠至所述第一安装件内,且各所述第一清理条设置 于所述第一折叠件上。 3.根据权利要求2所述的灯具,其特征在于:所述第一驱动装置包括第一电机和第一柔 性连接件,所述第一折叠件包括多个半弧形的第一折叠体和多个易于折叠的第一连皮结 构,各所述第一清理条对应地贴设于各所述第一折叠体的内侧,各所述第一折叠体之间均 通过各所述第一连皮结构逐层地连接,所述第一安装件和各所述第一折叠体上均设有第一 通孔,所述第一电机设置于所述第一安装件的上端,所述第一柔性连接件的一端连接于所 述第一电机的输出端,所述第一柔性连接件的另一端穿过各所述第一通孔连接至最下端的 所述第一折叠体。 4.根据权利要求1所述的灯具,其特征在于:所述第二折叠罩包括第二安装件和第二折 叠件,所述第二安装件的上端安装于所述灯壳第二侧的上端,所述第二折叠件的上端与所 述第二安装件的下端连接,所述第二折叠件的下端沿着所述灯壳第二侧的外表面展开至所 述灯壳的下端或者由所述灯壳的下端折叠至所述第二安装件内,且各所述第二清理条设置 于所述第二折叠件上。 5.根据权利要求4所述的灯具,其特征在于:所述第二驱动装置包括第二电机和第二柔 性连接件,所述第二折叠件包括多个半弧形的第二折叠体和多个易于折叠的第二连皮结 构,各所述第二清理条对应地贴设于各所述第二折叠体的内侧,各所述第二折叠体之间均 通过各所述第二连皮结构逐层地连接,所述第二安装件和各所述第二折叠体上均设有第二 通孔,所述第二电机设置于所述第二安装件的上端,所述第二柔性连接件的一端连接于所 述第二电机的输出端,所述第二柔性连接件的另一端穿过各所述第二通孔连接至最下端的 所述第二折叠体。 6.根据权利要求2所述的灯具,其特征在于:所述第一安装件上端的一侧设置有朝向所 述第一安装件内侧延伸的第一固定轴,所述第一安装件上端的另一侧开设有与所述第一固 定轴位置对应的第一固定孔,所述灯壳的上端设置有分别与所述第一固定轴和所述第一固 定孔对应的第一安装孔和第二安装孔,所述第一固定轴固定安装于所述第一安装孔内,所 述第一固定孔与所述第二安装孔通过第一销轴固定连接。 7.根据权利要求4所述的灯具,其特征在于:所述第二安装件上端的一侧设置有朝向所 述第二安装件内侧延伸的第二固定轴,所述第二安装件上端的另一侧开设有与所述第二固 定轴位置对应的第二固定孔,所述灯壳的上端设置有分别与所述第二固定轴和所述第二固 定孔对应的第三安装孔和第四安装孔,所述第二固定轴固定安装于所述第三安装孔内,所 述第二固定孔与所述第四安装孔通过第二销轴固定连接。 8.根据权利要求3所述的灯具,其特征在于:所述灯具还包括第一控制器,所述控制器 与所述第一电机电性连接。 9.根据权利要求5所述的灯具,其特征在于:所述灯具还包括第二控制器,所述控制器 与所述第二电机电性连接。 10.根据权利要求1~9任一项所述的灯具,其特征在于:所述灯具还包括摄像头,所述 第一折叠罩和所述第二折叠罩的下端相对设置形成一开口,所述摄像头安装于所述灯壳上 且位于所述开口内。

说明书

技术领域

本实用新型属于照明设备技术领域,尤其涉及一种灯具。

背景技术

为便于人们夜间出行,一般在公路两旁会设置路灯,其中路灯上用来保护灯泡的 灯壳一般是直接与外界接触并透射灯泡发出的光,但是随着时间的推移,路旁由于车辆路 过扬起的灰尘较大,以及随着雾霾的影响,空气中污染颗粒较多,还有鸟类停留在路灯上休 息时留下的粪便等等原因,都会使得路灯的灯壳上积存大量的污垢,影响灯壳的透光效果, 进而影响路灯的使用寿命,由于人们一般很少去清洗灯壳,并且清洗也十分不便,需要环卫 工人乘坐云梯上去逐个清洗,或者逐个拆下来进行清洗,如此清洗往往需耗费巨大的人力 和物力。

发明内容

本实用新型的目的在于提供一种灯具,旨在解决现有技术中的灯具的灯壳清洗不 便利的技术问题。

为实现上述目的,本实用新型采用的技术方案是:一种灯具,所述灯具还所述灯具 还包括第一折叠罩、第二折叠罩、第一驱动装置和第二驱动装置,所述第一折叠罩和所述第 二折叠罩分别连接于所述灯壳位置相对的第一侧和第二侧,所述第一驱动装置安装于所述 灯壳的第一侧并与所述第一折叠罩连接以驱动所述第一折叠罩朝向所述灯壳的中部展开 或于所述灯壳的中部朝向所述灯壳的第一侧折叠,且所述第一折叠罩的内侧设有至少一与 所述灯壳的表面接触的第一清理条;所述第二驱动装置安装于所述灯壳的第二侧并与所述 第二折叠罩连接以驱动所述第二折叠罩朝向所述灯壳的中部展开或于所述灯壳的中部朝 向所述灯壳的第二侧折叠,且所述第二折叠罩的内侧设有至少一与所述灯壳的表面接触的 第二清理条。

优选地,所述第一折叠罩包括第一安装件和第一折叠件,所述第一安装件的上端 安装于所述灯壳第一侧的上端,所述第一折叠件的上端与所述第一安装件的下端连接,所 述第一折叠件的下端沿着所述灯壳第一侧的外表面展开至所述灯壳的下端或者由所述灯 壳的下端折叠至所述第一安装件内,且各所述第一清理条设置于所述第一折叠件上。

优选地,所述第一驱动装置包括第一电机和第一柔性连接件,所述第一折叠件包 括多个半弧形的第一折叠体和多个易于折叠的第一连皮结构,各所述第一清理条对应地贴 设于各所述第一折叠体的内侧,各所述第一折叠体之间均通过各所述第一连皮结构逐层地 连接,所述第一安装件和各所述第一折叠体上均设有第一通孔,所述第一电机设置于所述 第一安装件的上端,所述第一柔性连接件的一端连接于所述第一电机的输出端,所述第一 柔性连接件的另一端穿过各所述第一通孔连接至最下端的所述第一折叠体。

优选地,所述第二折叠罩包括第二安装件和第二折叠件,所述第二安装件的上端 安装于所述灯壳第二侧的上端,所述第二折叠件的上端与所述第二安装件的下端连接,所 述第二折叠件的下端沿着所述灯壳第二侧的外表面展开至所述灯壳的下端或者由所述灯 壳的下端折叠至所述第二安装件内,且各所述第二清理条设置于所述第二折叠件上。

优选地,所述第二驱动装置包括第二电机和第二柔性连接件,所述第二折叠件包 括多个半弧形的第二折叠体和多个易于折叠的第二连皮结构,各所述第二清理条对应地贴 设于各所述第二折叠体的内侧,各所述第二折叠体之间均通过各所述第二连皮结构逐层地 连接,所述第二安装件和各所述第二折叠体上均设有第二通孔,所述第二电机设置于所述 第二安装件的上端,所述第二柔性连接件的一端连接于所述第二电机的输出端,所述第二 柔性连接件的另一端穿过各所述第二通孔连接至最下端的所述第二折叠体。

优选地,所述第一安装件上端的一侧设置有朝向所述第一安装件内侧延伸的第一 固定轴,所述第一安装件上端的另一侧开设有与所述第一固定轴位置对应的第一固定孔, 所述灯壳的上端设置有分别与所述第一固定轴和所述第一固定孔对应的第一安装孔和第 二安装孔,所述第一固定轴固定安装于所述第一安装孔内,所述第一固定孔与所述第二安 装孔通过第一销轴固定连接。

优选地,所述第二安装件上端的一侧设置有朝向所述第二安装件内侧延伸的第二 固定轴,所述第二安装件上端的另一侧开设有与所述第二固定轴位置对应的第二固定孔, 所述灯壳的上端设置有分别与所述第二固定轴和所述第二固定孔对应的第三安装孔和第 四安装孔,所述第二固定轴固定安装于所述第三安装孔内,所述第二固定孔与所述第四安 装孔通过第二销轴固定连接。

优选地,所述灯具还包括第一控制器,所述控制器与所述第一电机电性连接。

优选地,所述灯具还包括第二控制器,所述控制器与所述第二电机电性连接。

优选地,所述灯具还包括摄像头,所述第一折叠罩和所述第二折叠罩的下端相对 设置形成一开口,所述摄像头安装于所述灯壳上且位于所述开口内。

本实用新型的有益效果:本实用新型的灯具,通过在灯壳相对的两侧设置第一折 叠罩和第二折叠罩,使得第一折叠罩沿着灯壳的第一侧通过第一驱动装置折叠或展开,第 二折叠罩沿着灯壳的第二侧通过第二驱动装置折叠或展开;在不需要对污垢进行清理时, 将第一折叠罩和第二折叠罩分别折叠在灯壳上端的一侧,以防止第一折叠罩和第二折叠罩 影响路灯的正常照明,同时灯罩采用折叠的方式,有效地节省了其占用地空间,利于管理; 在需要对污垢进行清理时,将第一折叠罩和第二折叠罩分别沿着灯壳一侧的外表面朝向下 展开,并通过分别设置在第一折叠罩和第二折叠罩内侧的第一清理条和第二清理条刮动积 存在灯壳的两侧的污垢,从而使污垢脱落于灯壳上,进而实现轻松、有效和便利地对污垢进 行清理,不需耗费大量人力物力。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案,下面将对实施例或现有技术 描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新 型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动性的前提下,还可以 根据这些附图获得其他的附图。

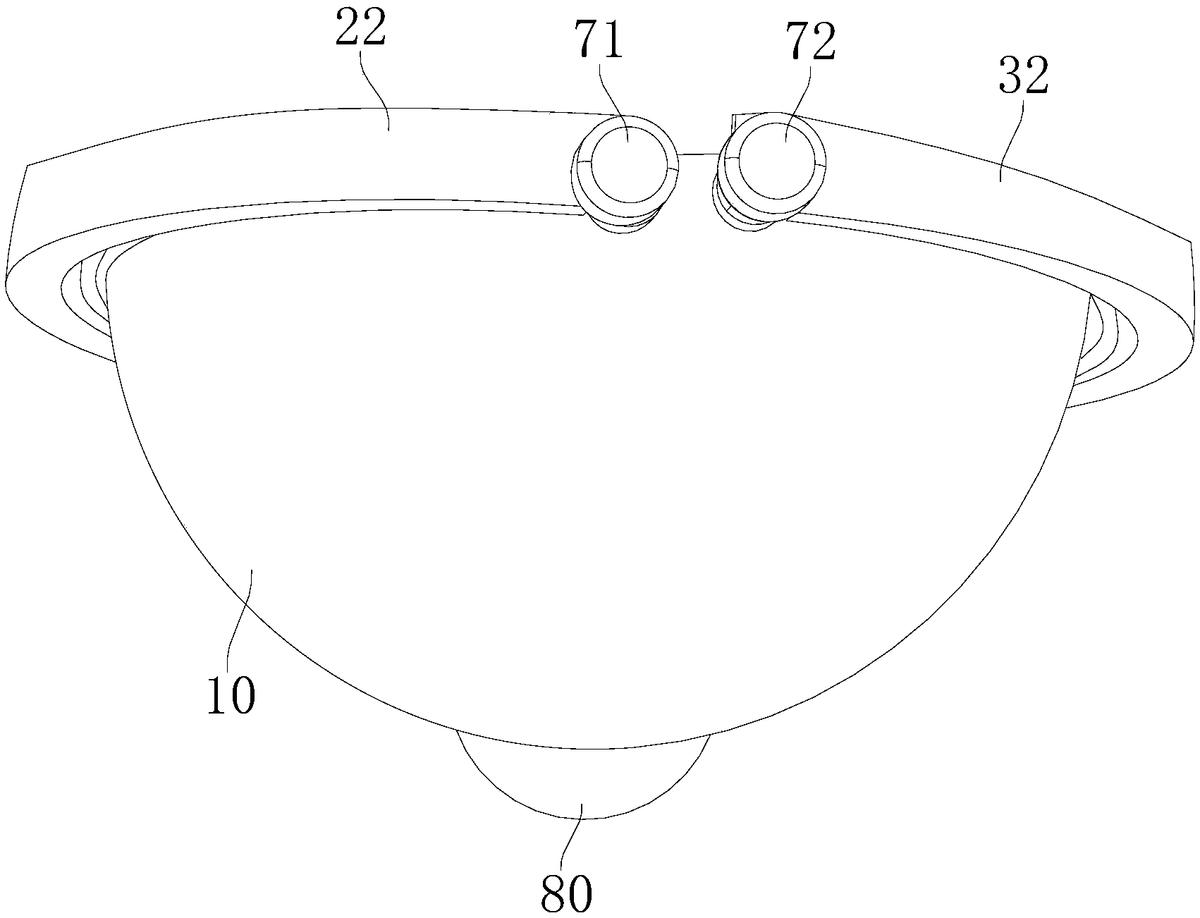

图1为本实用新型实施例提供的灯具的结构示意图一;

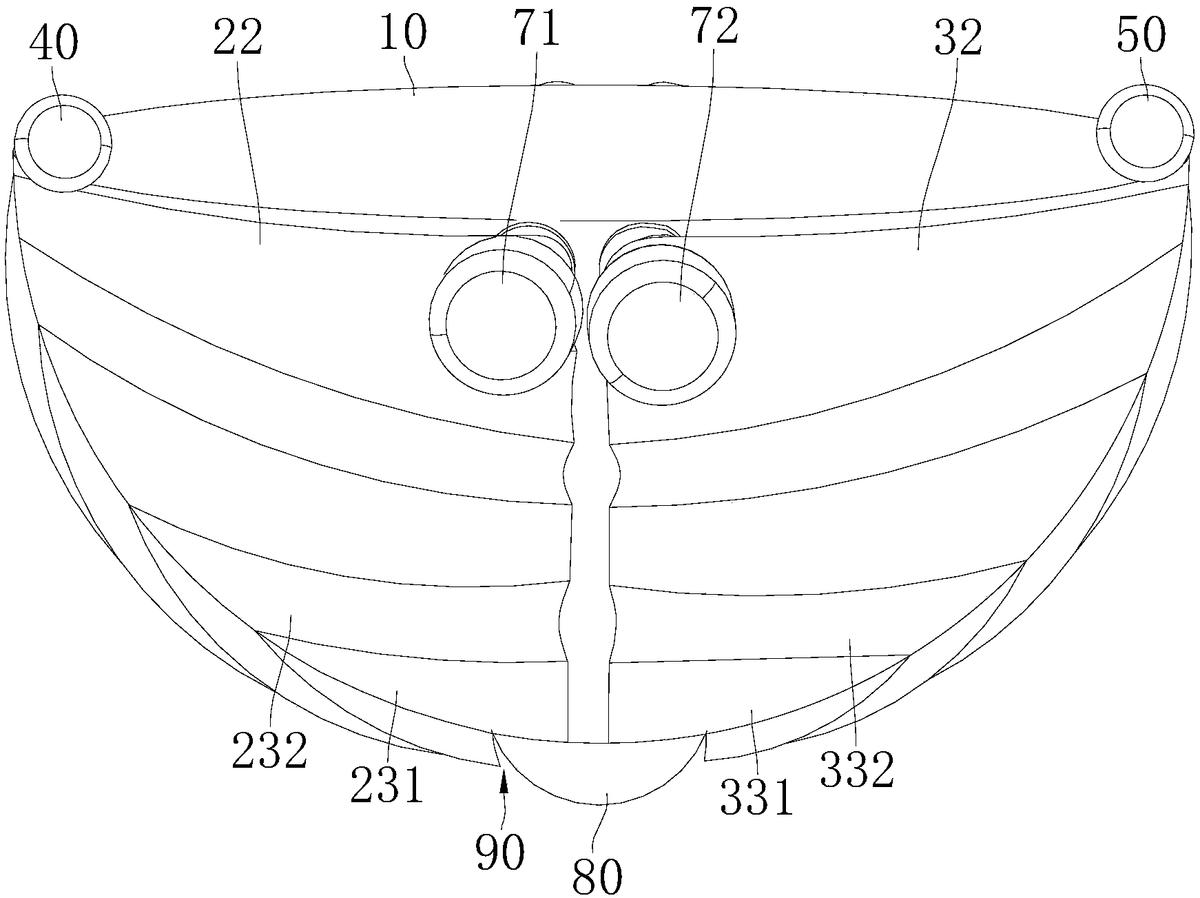

图2为本实用新型实施例提供的灯具的结构示意图二;

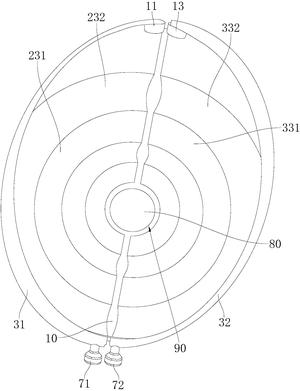

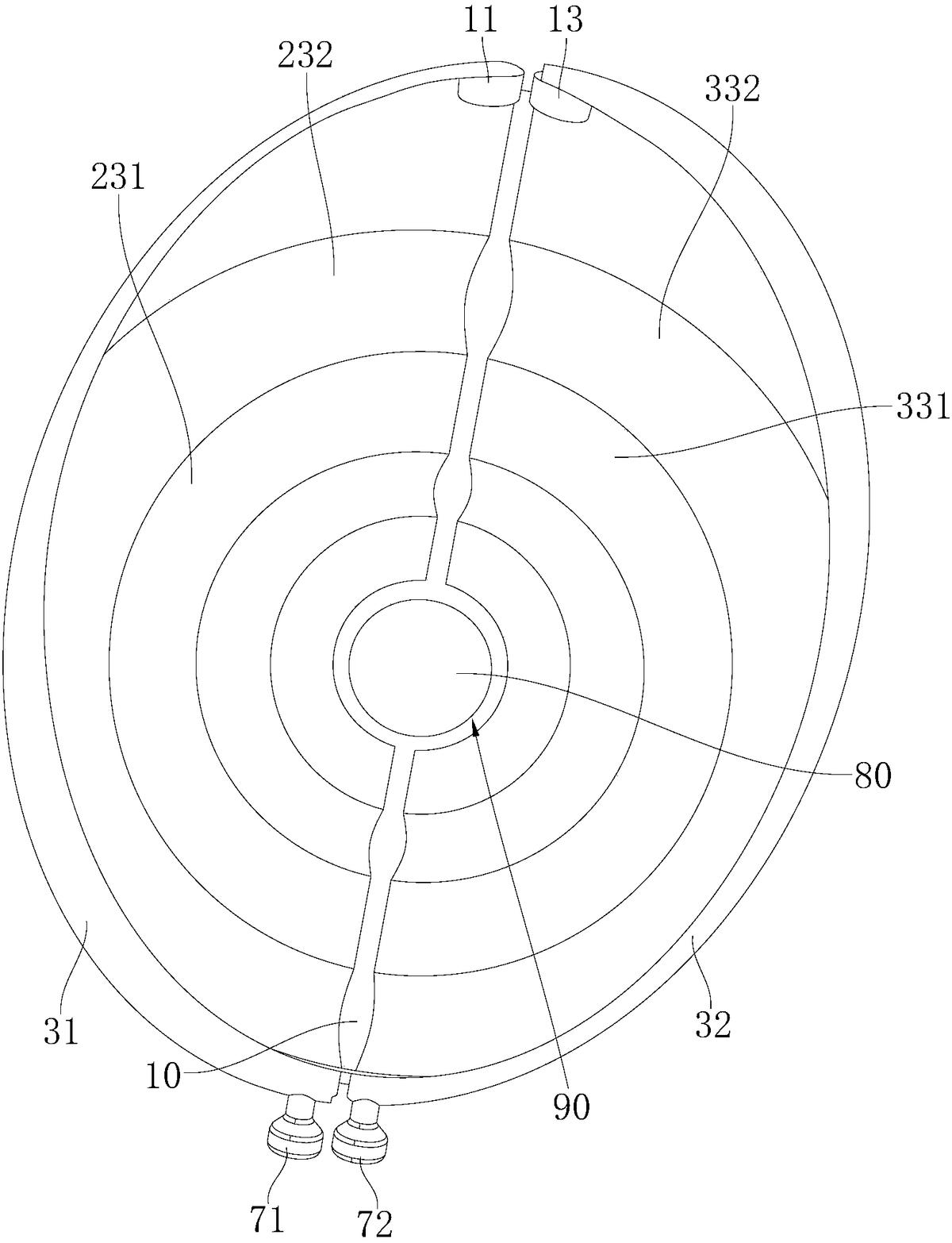

图3为本实用新型实施例提供的灯具的结构示意图三;

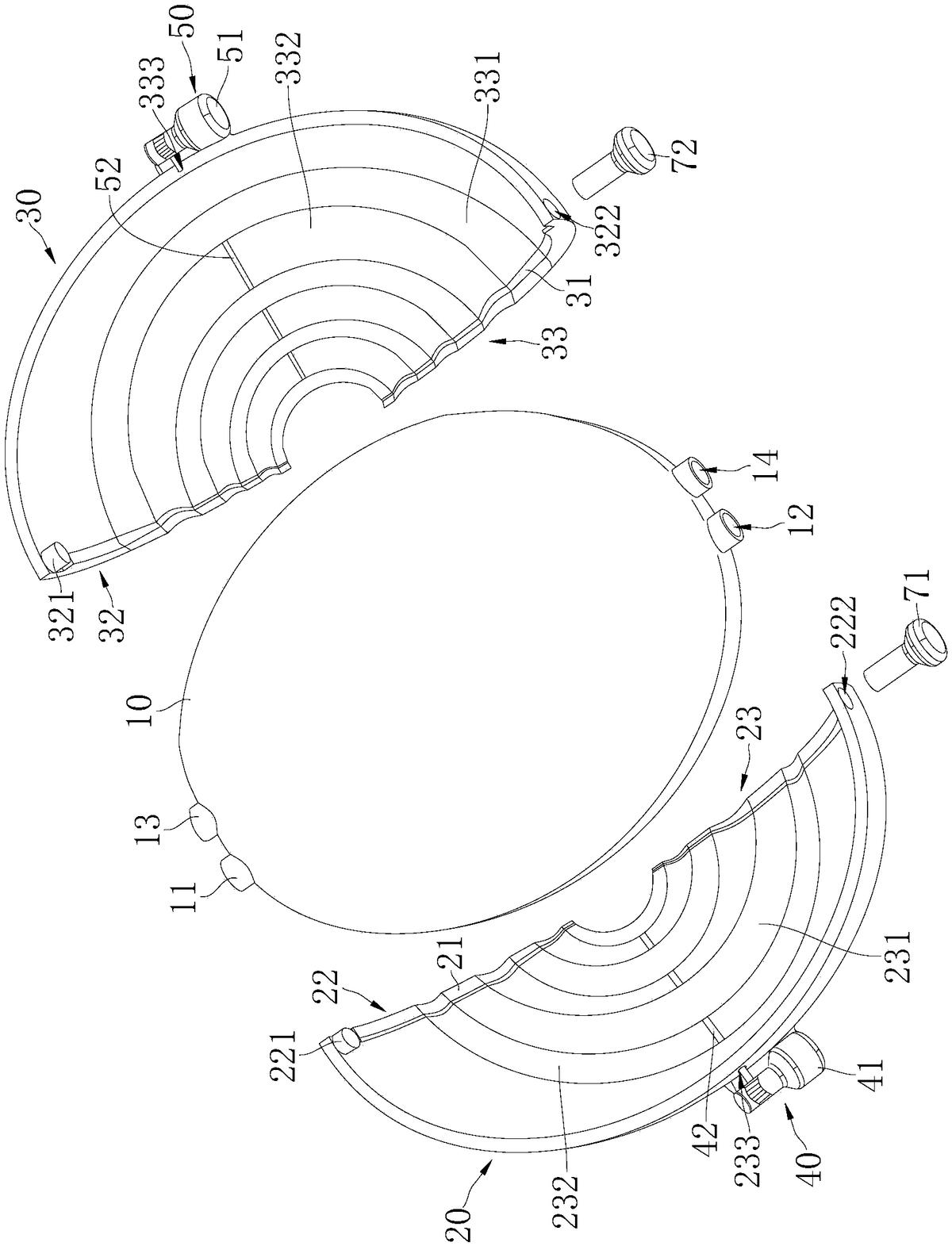

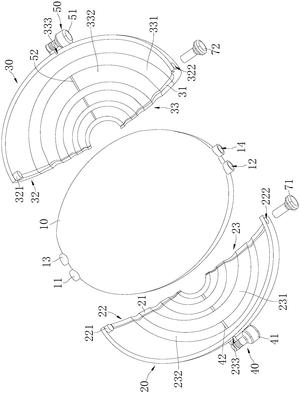

图4为本实用新型实施例提供的灯具的爆炸结构示意图。

其中,图中各附图标记:

10—灯壳 11—第一安装孔 12—第二安装孔

13—第三安装孔 14—第四安装孔 20—第一折叠罩

21—第一清理条 22—第一安装件 23—第一折叠件

30—第二折叠罩 31—第二清理条 32—第二安装件

33—第二折叠件 40—第一驱动装置 41—第一电机

42—第一柔性连接件 50—第二驱动装置 51—第二电机

52—第二柔性连接件 71—第一销轴 72—第二销轴

80—摄像头 90—开口 221—第一固定轴

222—第一固定孔 231—第一折叠体 232—第一连皮结构

233—第一通孔 321—第二固定轴 322—第二固定孔

331—第二折叠体 332—第二连皮结构 333—第二通孔。

具体实施方式

下面详细描述本实用新型的实施例,所述实施例的示例在附图中示出,其中自始 至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参 考附图1~4描述的实施例是示例性的,旨在用于解释本实用新型,而不能理解为对本实用 新型的限制。

在本实用新型的描述中,需要理解的是,术语“长度”、“宽度”、“上”、“下”、“前”、 “后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附 图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示 所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本 实用新型的限制。

此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性 或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者 隐含地包括一个或者更多个该特征。在本实用新型的描述中,“多个”的含义是两个或两个 以上,除非另有明确具体的限定。

在本实用新型中,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”、“固 定”等术语应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或成一体;可以是 机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个 元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言,可以根据 具体情况理解上述术语在本实用新型中的具体含义。

如图1~4所示,本实用新型实施例提供了一种灯具,包括灯壳10和设于所述灯壳 10内的光源(图未示),所述灯具还包括第一折叠罩20、第二折叠罩30、第一驱动装置40和第 二驱动装置50,所述第一折叠罩20和所述第二折叠罩30分别连接于所述灯壳10位置相对的 第一侧和第二侧,所述第一驱动装置40安装于所述灯壳10的第一侧并与所述第一折叠罩20 连接以驱动所述第一折叠罩20朝向所述灯壳10的中部展开或于所述灯壳10的中部朝向所 述灯壳10的第一侧折叠,且所述第一折叠罩20的内侧设有至少一与所述灯壳10的表面接触 的第一清理条21;所述第二驱动装置50安装于所述灯壳10的第二侧并与所述第二折叠罩30 连接以驱动所述第二折叠罩30朝向所述灯壳10的中部展开或于所述灯壳10的中部朝向所 述灯壳10的第二侧折叠,且所述第二折叠罩30的内侧设有至少一与所述灯壳10的表面接触 的第二清理条31。

具体地,本实用新型实施例的灯具,通过在灯壳10相对的两侧设置第一折叠罩20 和第二折叠罩30,使得第一折叠罩20沿着灯壳10的第一侧通过第一驱动装置40折叠或展 开,第二折叠罩30沿着灯壳10的第二侧通过第二驱动装置50折叠或展开;在不需要对污垢 进行清理时,将第一折叠罩20和第二折叠罩30分别折叠在灯壳10上端的一侧,以防止第一 折叠罩20和第二折叠罩30影响路灯的正常照明,同时灯罩采用折叠的方式,有效地节省了 其占用地空间,利于管理;在需要对污垢进行清理时,将第一折叠罩20和第二折叠罩30分别 沿着灯壳10一侧的外表面朝向下展开,并通过分别设置在第一折叠罩20和第二折叠罩30内 侧的第一清理条21和第二清理条31刮动积存在灯壳10的两侧的污垢,从而使污垢脱落于灯 壳10上,进而实现轻松、有效和便利地对污垢进行清理,不需耗费大量人力物力。

本实施例中,如图4所示,所述第一折叠罩20包括第一安装件22和第一折叠件23, 所述第一安装件22的上端安装于所述灯壳10第一侧的上端,所述第一折叠件23的上端与所 述第一安装件22的下端连接,所述第一折叠件23的下端沿着所述灯壳10第一侧的外表面展 开至所述灯壳10的下端或者由所述灯壳10的下端折叠至所述第一安装件22内,且各所述第 一清理条21设置于所述第一折叠件23上。具体地,通过将第一折叠罩20设置为由固定部分 的第一安装件22和折叠部分的第一折叠件23组成,使得折叠部分的第一折叠件23可折叠于 固定部分的第一安装件22内,或者由第一安装件22内沿着灯壳10第一侧的外表面向下展 开,从而在第一折叠件23展开的过程中带动各第一清理条21对污垢进行清理。

本实施例中,如图4所示,所述第一驱动装置40包括第一电机41和第一柔性连接件 42,所述第一折叠件23包括多个半弧形的第一折叠体231和多个易于折叠的第一连皮结构 232,各所述第一清理条21对应地贴设于各所述第一折叠体231的内侧,各所述第一折叠体 231之间均通过各所述第一连皮结构232逐层地连接,所述第一安装件22和各所述第一折叠 体231上均设有第一通孔233,所述第一电机41设置于所述第一安装件22的上端,所述第一 柔性连接件42的一端连接于所述第一电机41的输出端,所述第一柔性连接件42的另一端穿 过各所述第一通孔233连接至最下端的所述第一折叠体231。具体地,第一折叠件23由多个 与灯壳10外表面相适配的半圆弧的第一折叠体231逐层地通过各易于折叠的第一连皮结构 232连接形成,并且各第一折叠体231在逐层连接时,其大小由上至下逐渐减小,以保证第一 折叠件23在由下至上折叠的过程中,位于下方的第一折叠体231能够收纳于位于上方的第 一折叠体231内;为使得第一折叠件23能够相对于第一安装件22折叠或展开,通过在第一安 装件22和各第一折叠体231上均开设第一通孔233,再通过第一柔性连接件42穿过各第一通 孔233将各第一安装件22和各第一折叠体231由上至下串接起来,并且在第一安装件22上固 定第一电机41,使得第一柔性连接件42连接在第一电机41的输出端上;当需要对灯壳10上 的污垢进行清理时,此时第一电机41正转,各第一折叠体231通过其自重并在第一柔性连接 件42和各第一连皮结构232的作用下缓缓向下展开,当展开至灯壳10的下端时,此时第一电 机41反转,使得第一柔性连接件42卷绕在第一电机41的输出轴上,逐渐将各第一折叠体231 折叠至第一安装件22内,并在各第一折叠体231折叠的过程中,带动各第一清理条21刮动污 垢进行清理;当不需要对灯壳10上的污垢进行清理时,则保持各第一折叠体231折叠在第一 安装件22内即可。

本实施例中,如图4所示,所述第二折叠罩30包括第二安装件32和第二折叠件33, 所述第二安装件32的上端安装于所述灯壳10第二侧的上端,所述第二折叠件33的上端与所 述第二安装件32的下端连接,所述第二折叠件33的下端沿着所述灯壳10第二侧的外表面展 开至所述灯壳10的下端或者由所述灯壳10的下端折叠至所述第二安装件32内,且各所述第 二清理条31设置于所述第二折叠件33上。同样地,通过将第二折叠罩30设置为由固定部分 的第二安装件32和折叠部分的第二折叠件33组成,使得折叠部分的第二折叠件33可折叠于 固定部分的第二安装件32内,或者由第二安装件32内沿着灯壳10第二侧的外表面向下展 开,从而在第二折叠件33展开的过程中带动各第二清理条31对污垢进行清理。

本实施例中,如图4所示,所述第二驱动装置50包括第二电机51和第二柔性连接件 52,所述第二折叠件33包括多个半弧形的第二折叠体331和多个易于折叠的第二连皮结构 332,各所述第二清理条31对应地贴设于各所述第二折叠体331的内侧,各所述第二折叠体 331之间均通过各所述第二连皮结构332逐层地连接,所述第二安装件32和各所述第二折叠 体331上均设有第二通孔333,所述第二电机51设置于所述第二安装件32的上端,所述第二 柔性连接件52的一端连接于所述第二电机51的输出端,所述第二柔性连接件52的另一端穿 过各所述第二通孔333连接至最下端的所述第二折叠体331。具体地,第二折叠件33由多个 与灯壳10外表面相适配的半圆弧的第二折叠体331逐层地通过各易于折叠的第二连皮结构 332连接形成,并且各第二折叠体331在逐层连接时,其大小由上至下逐渐减小,以保证第二 折叠件33在由下至上折叠的过程中,位于下方的第二折叠体331能够收纳于位于上方的第 二折叠体331内;为使得第二折叠件33能够相对于第二安装件32折叠或展开,通过在第二安 装件32和各第二折叠体331上均开设第二通孔333,再通过第二柔性连接件52穿过各第二通 孔333将各第二安装件32和各第二折叠体331由上至下串接起来,并且在第二安装件32上固 定第二电机51,使得第二柔性连接件52连接在第二电机51的输出端上;当需要对灯壳10上 的污垢进行清理时,此时第二电机51正转,各第二折叠体331通过其自重并在第二柔性连接 件52和各第二连皮结构332的作用下缓缓向下展开,当展开至灯壳10的下端时,此时第二电 机51反转,使得第二柔性连接件52卷绕在第二电机51的输出轴上,逐渐将各第二折叠体331 折叠至第二安装件32内,并在各第二折叠体331折叠的过程中,带动各第二清理条31刮动污 垢进行清理;当不需要对灯壳10上的污垢进行清理时,则保持各第二折叠体331折叠在第二 安装件32内即可。

进一步地,第一电机41和第二电机51均为易于控制且易于实现正反转的三相异步 电动机。

本实施例中,如图2~4所示,所述第一安装件22上端的一侧设置有朝向所述第一 安装件22内侧延伸的第一固定轴221,所述第一安装件22上端的另一侧开设有与所述第一 固定轴221位置对应的第一固定孔222,所述灯壳10的上端设置有分别与所述第一固定轴 221和所述第一固定孔222对应的第一安装孔11和第二安装孔12,所述第一固定轴221固定 安装于所述第一安装孔11内,所述第一固定孔222与所述第二安装孔12通过第一销轴71固 定连接。具体地,通过在第一安装件22的一端设置第一固定轴221与灯壳10上的第一安装孔 11相适配且固定连接,再在第一安装件22的另一端开设第一固定孔222,使得第一固定孔 222与第二安装孔12重合,再通过第一销轴71将第一固定孔222与第二安装孔12串接固定, 实现第一安装件22在灯壳10的第一侧的安装;其中,第一安装孔11和第二安装孔12均朝向 背离灯壳10的方向延伸有一定距离,从而使得第一安装件22与灯壳10之间留有间隙,进而 可以保证第一折叠件23可以折叠在第一安装件22内。

本实施例中,如图2~4所示,所述第二安装件32上端的一侧设置有朝向所述第二 安装件32内侧延伸的第二固定轴321,所述第二安装件32上端的另一侧开设有与所述第二 固定轴321位置对应的第二固定孔322,所述灯壳10的上端设置有分别与所述第二固定轴 321和所述第二固定孔322对应的第三安装孔13和第四安装孔14,所述第二固定轴321固定 安装于所述第三安装孔13内,所述第二固定孔322与所述第四安装孔14通过第二销轴72固 定连接。同样地,通过在第二安装件32的一端设置第二固定轴321与灯壳10上的第三安装孔 13相适配且固定连接,再在第二安装件32的另一端开设第二固定孔322,使得第二固定孔 322与第四安装孔14重合,再通过第二销轴72将第二固定孔322与第四安装孔14串接固定, 实现第二安装件32在灯壳10的第二侧的安装;其中,第三安装孔13和第四安装孔14均朝向 背离灯壳10的方向延伸有一定距离,从而使得第二安装件32与灯壳10之间留有间隙,进而 可以保证第二折叠件33可以折叠在第二安装件32内。

本实施例中,所述灯具还包括控制器,所述灯具还包括第一控制器,所述控制器与 所述第一电机41电性连接。具体地,为便于管理和操作,通过将控制器与市政管理系统连线 实现控制,管理人员可轻松、便捷地启动和关闭第一电机41,实现对该区域的路灯的灯壳10 的第一侧进行清理和其他操作,易于管理。

本实施例中,所述灯具还包括第二控制器,所述控制器与所述第二电机51电性连 接。为便于管理和操作,通过将控制器与市政管理系统连线实现控制,管理人员可轻松、便 捷地启动和关闭第二电机51,实现对该区域的路灯的灯壳10的第二侧进行清理和其他操 作,易于管理。

本实施例中,如图1~3所示,所述灯具还包括摄像头80,所述第一折叠罩20和所述 第二折叠罩30的下端相对设置形成一开口90,所述摄像头80安装于所述灯壳10上且位于所 述开口90内。具体地,为适应更多的安防需要,通过在灯壳10的下端安装摄像头80,不仅可 以使得摄像头80充分利用路灯的光源形成更加清晰录像,而且可以避免再树立一支撑杆, 从而节省市政空间,以及可节省有效的节省很多安装成本;进一步地,为满足一些特殊的摄 像需要,如路旁测速、抓拍车辆违规等隐蔽需要,通过将摄像头80设置该开口90内,可有效 的提升摄像头80的隐蔽性,提升其作用效能。

以上所述仅为本实用新型的较佳实施例而已,并不用以限制本实用新型,凡在本 实用新型的精神和原则之内所作的任何修改、等同替换和改进等,均应包含在本实用新型 的保护范围之内。
