【中国实用新型】一种装酒容器

有权-审定授权 中国

申请号:
CN201820698298.1
专利权人:
蒋凤英
授权公告日/公开日:
2018.12.11
专利有效期:
2018.05.11-2028.05.11
技术分类:
B65:输送;包装;贮存;搬运薄的或细丝状材料
历史运营情况:
价值度指数:
50.0分
交易方式:
转让
价格:
面议
71 0

发布人

熊飞彪

联系人熊飞彪

18174669880
260537434
QQ260537434
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201820698298.1
申请日
20180511
公开/公告号
CN208217243U
公开/公告日
20181211
申请/专利权人
[蒋凤英]
发明/设计人
[熊飞彪, 蒋凤英]
主分类号
B65D8/00
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
湖南(43)
颁证日
G06T1/00
代理人

摘要

本实用新型公开了一种装酒容器,其包括一个空心圆柱体形的桶体,桶体的上底面设有倒酒口和密封该倒酒口的密封装置;桶体的上底面还设有一根进气管和一根出酒管,所述进气管和出酒管位于桶体上底面上方的部分均设有阀门;所述桶体由304不锈钢制成。本实用新型的装酒容器不会发生渗漏,且非常方便取酒。

法律状态

法律状态公告日 20181211
法律状态 授权
法律状态信息 授权
法律状态公告日 20181211
法律状态 授权
法律状态信息 授权

权利要求

权利要求数量(3

独立权利要求数量(1

1.一种装酒容器,其特征是,包括一个空心圆柱体形的桶体,桶体的上底面设有倒酒口和密封该倒酒口的密封装置;桶体的上底面还设有一根进气管和一根出酒管,所述进气管和出酒管位于桶体上底面上方的部分均设有阀门;所述桶体由304不锈钢制成。

2.根据权利要求1所述的装酒容器,其特征是,所述进气管插入所述桶体上底面下方的深度不超过10cm。

3.根据权利要求1所述的装酒容器,其特征是,所述出酒管的最下端距离桶体下底面的高度不超过5cm。

1.一种装酒容器,其特征是,包括一个空心圆柱体形的桶体,桶体的上底面设有倒酒口和密封该倒酒口的密封装置;桶体的上底面还设有一根进气管和一根出酒管,所述进气管和出酒管位于桶体上底面上方的部分均设有阀门;所述桶体由304不锈钢制成。 2.根据权利要求1所述的装酒容器,其特征是,所述进气管插入所述桶体上底面下方的深度不超过10cm。 3.根据权利要求1所述的装酒容器,其特征是,所述出酒管的最下端距离桶体下底面的高度不超过5cm。

说明书

技术领域

本实用新型涉及储酒设备领域,尤其是涉及一种装酒容器。

背景技术

陶土烧制的酒缸,因其造价低廉、不会损坏酒质而被广泛用于贮藏各种酒液。但陶土烧制的酒缸常常在使用数年后会出现渗漏现象,有些质量差一些的酒缸甚至在使用一年或数月后就会出现渗漏,这给消费者带来极大不便。

对于现有的酒缸,在开始取酒时,须将密封酒缸的物品拿开;在取酒过程中,酒缸口须始终为敞开状态;取酒后,还得重新对酒缸口进行密封。在整个取酒过程中,一者会因酒缸口敞开而损失酒液中的“酒气”,降低酒的品质;二者反复进行密封操作,不仅非常麻烦,还容易出现因操作不当而致使酒缸口未密封好的情形。此外,对于现有的酒缸,其取酒方式无非两种,一种是用酒提子之类的工具手动舀取;另一种就是用水泵从酒缸中抽取。目前,对于装酒容量在200斤以下的酒缸,人们通常采用手动舀取方式;而对于装酒容量在300斤以上的酒缸,人们往往采用水泵抽取方式。对于用酒提子手动舀取的方式,其存在操作麻烦的缺点。一个酒提子一次能舀取的酒量通常为半斤或一斤,要将上百斤酒液从酒缸中取出,须反复舀取一两百次,其劳动量是很大的,也是很耗时的。对于用水泵抽取的方式,每次取完酒后水泵中不可避免的会有残留的酒液,而酒液中富含有机物,容易滋生细菌,因而每次取酒前都需清洗水泵,操作起来比较麻烦;而且水泵内部不易清洗干净,有可能会将异物带入酒中,影响酒的卫生。

综上所述,现有的酒缸存在易渗漏,且不便取酒的缺陷。

发明内容

本实用新型所要解决的技术问题是提供一种装酒容器,该装酒容器既不易发生渗漏,同时还非常方便取酒。

本实用新型为解决其技术问题采用的技术方案是:一种装酒容器,包括一个空心圆柱体形的桶体,桶体的上底面设有倒酒口和密封该倒酒口的密封装置;桶体的上底面还设有一根进气管和一根出酒管,所述进气管和出酒管位于桶体上底面上方的部分均设有阀门;所述桶体由304不锈钢制成。

进一步,所述进气管插入所述桶体上底面下方的深度不超过10cm。

进一步,所述出酒管的最下端距离桶体下底面的高度不超过5cm。

本实用新型的积极效果在于:本实用新型装酒容器是通过进气管向桶体中充气,用气压将酒液从桶体内沿出酒管压出,从而实现取酒的。

1、本实用新型装酒容器的桶体采用304不锈钢制成,因此不会出现渗漏现象。

2、在取酒过程中,桶体上的倒酒口始终处于封闭状态,因此,不会出现损失“酒气”、降低酒的品质的情况。

3、取完酒后,只需关闭进气管和出酒管上的阀门即可实现装酒容器的重新密封,操作十分简便。

4、相较于现有技术中用酒提子舀取和用水泵抽取的取酒方式,本实用新型装酒容器的取酒方式更加方便、更加卫生。

附图说明

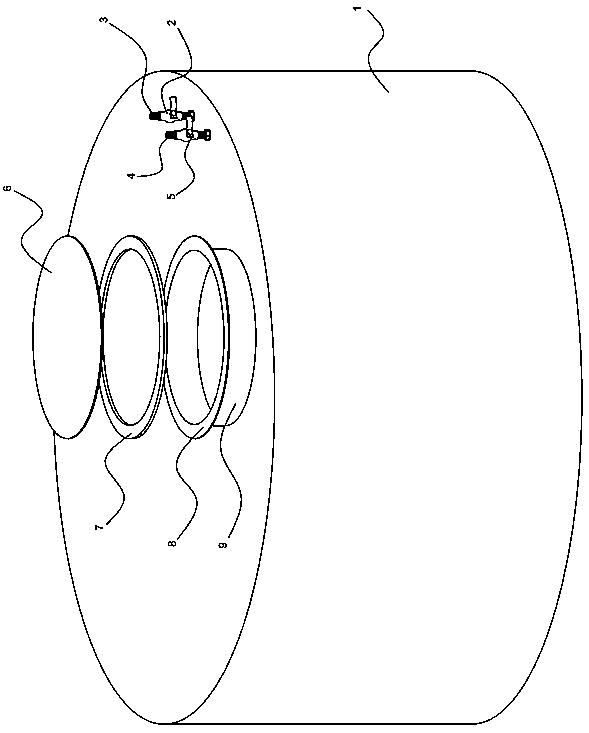

图1为本实用新型的装酒容器的结构示意图。

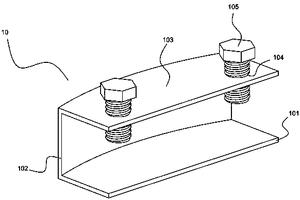

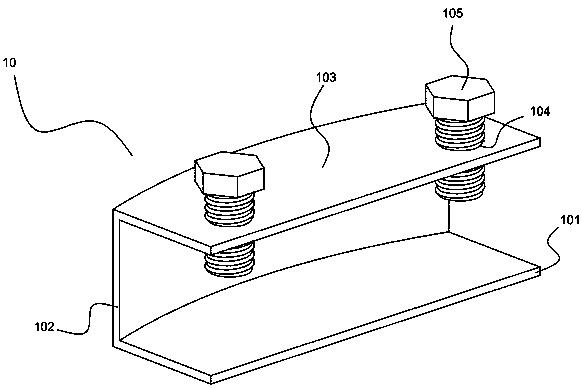

图2为一种固定组件的结构示意图。

具体实施方式

以下结合附图及实施例对本实用新型作进一步说明。

如图1所示,为本实用新型装酒容器的一种具体实施方式,其包括一个空心圆柱体形的桶体1,桶体1由304不锈钢制成。桶体1的上底面设有倒酒口和密封该倒酒口的密封装置,桶体1的上底面还设有一根进气管3和一根出酒管4,进气管3位于桶体1上底面上方的部分设有阀门2,出酒管4位于桶体1上底面上方的部分设有阀门5。

如图1所示,本具体实施方式中倒酒口包括一个圆柱面9和一个圆环面8,圆柱面9的下端与桶体1上底面焊接连接,圆柱面9上端与圆环面8的内侧一端焊接连接。密封装置包括一个环形密封垫圈7、一块圆形盖板6和三个如图2所示的固定组件10,密封垫圈7由硅胶制成,圆形盖板6由304不锈钢制成。如图2所示,固定组件10包括卡件和螺栓105,卡件包括上卡板103、下卡板101和连接板102,下卡板101与连接板102下端相连,上卡板103与连接板102上端相连。上卡板103上设有与螺栓105相配合的两个螺孔104。用密封装置对倒酒口进行密封时,先将密封垫圈7放置在倒酒口的圆环面8上,然后,盖上圆形盖板6,之后,将三个图2中所示的卡件卡在倒酒口和圆形盖板6上,最后,将螺栓105拧入相应螺孔104中,至螺栓105下端抵住圆形盖板6而无法继续向下运动时为止。此时,由于受到固定组件10的夹持作用,密封垫圈7被很紧密地夹在倒酒口的圆环面8与圆形盖板6之间,从而实现对倒酒口的密封。除了可用如图2所示的固定组件10来夹持倒酒口和圆形盖板6外,也可以采用卡箍进行夹持。

如图1所示,本具体实施方式中进气管3和出酒管4均可拆卸性地安装在桶体1的上底面上。具体来说,桶体1的上底面设有两个分别供进气管3和出酒管4穿过的通孔,进气管3和出酒管4穿过通孔插入到桶体1内侧,并通过螺母和密封圈固定在桶体1的上底面上。进气管3插入桶体1上底面下方的深度不得超过10cm,出酒管4的最下端距离桶体1下底面的高度不超过5cm。进气管3和出酒管4均采用304不锈钢管。当然,进气管3和出酒管4除了可拆卸性地安装在桶体1的上底面的方式外,还可以采用焊接在桶体1的上底面上的方式。

装酒时,拿开倒酒口上的密封装置,从倒酒口向桶体1中倒入酒液即可。平常取酒时,用一根导酒管连接出酒管4上端,用一根外部充气管道连接充气装置和进气管3的上端,然后,打开阀门2和阀门5,用充气装置向桶体1中充气。由于此时倒酒口处于密封状态,而出酒管4的下端又处于桶体1内液面下方,当空气从进气管3进入到桶体1内时,桶体1内的酒液就会在气压压动下沿着出酒管4流出桶体1,经出酒管4上端的导酒管流入到接酒容器中,取完酒后,关闭阀门2和阀门5即可实现桶体1的重新密封。由此可见,本实用新型装酒容器在取酒过程中,不会出现损失“酒气”的问题,而且使用十分方便。对于上述的充气装置,既可以是手动的,也可以是电动的;像打气筒、给婴幼儿充气泳池充气用的脚踩式充气泵等均可作为手动充气装置;而像增氧泵、充气泵等均可作为电动充气装置。特别是给婴幼儿充气泳池充气用的脚踩式充气泵,其价格低廉,使用方式跟桶装水手压式泵水器相似,非常适合用作上述手动充气装置。

本实用新型装酒容器的倒酒口和密封倒酒口的密封装置除了采用上述结构形式外,还可以是其他结构形式:

比如,倒酒口只包括一个圆柱面,圆柱面下端焊接在桶体上底面上,密封装置则包括一个可套在倒酒口的圆柱面上端的环形硅胶密封圈、一个圆形盖板和四个搭扣,四个搭扣环向均匀分布在倒酒口的圆柱面外侧,并固定在倒酒口的圆柱面上。对倒酒口进行密封时,先将密封圈套在倒酒口的圆柱面上端,然后,盖上圆形盖板,之后,用四个搭扣向下拉紧圆形盖板,使得圆形盖板紧密地压住密封圈即可。

再比如,倒酒口只包括一个圆柱面,圆柱面下端焊接在桶体上底面上,圆柱面外侧上方设置有螺纹结构;密封装置则是一个尺寸与倒酒口相适应、形状类似矿泉水瓶盖子的由304不锈钢制成的盖子,盖子的柱面内侧设有螺纹,盖子还内置有一个环形密封垫圈。对倒酒口进行密封时,将盖子像盖矿泉水瓶一般盖在倒酒口上端即可。

总之,本实用新型装酒容器的倒酒口和密封该倒酒口的密封装置是具有很多具体实施方式的。

此外,为方便搬运本实用新型的装酒容器,还可在装酒容器的桶体外侧设置两个把手。

本实用新型的装酒容器,因其桶体采用304不锈钢制成,故不会出现渗漏问题,又因其桶体上底面设有进气管和出酒管,故非常方便取酒。除此之外,与容积相同的现有的酒缸相比,本实用新型装酒容器还具有质量轻,便于移动的优点。以现有容积为500L的酒缸为例,其酒缸自身重量在三百斤左右,而对于本实用新型装酒容器,以桶体的高度和半径均为60cm计算,并以1mm厚的304不锈钢制作桶体,则整个装酒容器的重量不超过60斤。
