本实用新型属于显示产品技术领域，尤其涉及一种电磁显示装置。

目前，市场上应用较为常见的显示装置主要是光电显示装置，如LED显示装置等，该种现有的显示装置一般采用矩阵排列的可控光信号点阵才组成要显示的内容，如需要显示“LED”字样时，控制组成“LED”字样的光信号点阵中的所有光信号点通电发光即可。上述的显示装置已经被广泛的应用在很多场合，且技术也相对较为成熟。但是，LED显示装置是由许多的发光二极管排列组成的，由于发光二极管的市场价格较高，因此LED显示装置的制作成本也相对较高；并且，由于LED显示装置是利用光来显示待显示的内容的，当白天不需要借助光来辨别显示内容时，其仍然需要点亮显示内容所对应的发光二极管，不仅浪费电力资源，同时，其产生的亮光也会可能会成为光污染的源头。

本实用新型的目的在于提供一种电磁显示装置，旨在解决现有技术中的LED显示装置制作成本高的技术问题。

为实现上述目的，本实用新型采用的技术方案是：一种电磁显示装置，包括显示主体，显示主体包括固定板和与固定板相对设置的显示板，固定板上安装有若干朝向显示板且相互间隔设置的导磁针，且各导磁针的磁场发射端均朝向显示板设置；各导磁针上均缠绕有若干用于产生磁场的线圈，且各线圈相互间隔设置；电磁显示装置还包括能够被各导磁针磁性吸附的磁性颗粒，显示板的背离固定板的一面的底部设置颗粒存储槽，磁性颗粒容置于颗粒存储槽内；

优选地，磁性颗粒为铁颗粒、铁氧化物颗粒、镍颗粒、镍氧化物颗粒、钴颗粒或者钴氧化物颗粒中的任一种或是任意几种的组合物；

优选地，磁性颗粒的粒径为1nm～10nm；

优选地，各导磁针均匀固定在固定板上；

优选地，导磁针为铁质导磁针、铁氧化物质导磁针、镍质导磁针、镍氧化物质导磁针、钴质导磁针或者钴氧化物质导磁针中的任一种或任意几种的组合；

优选地，各导磁针朝向显示板的一端均与显示板抵接；或者，各导磁针朝向显示板的一端均与显示板之间预留有间隙；

优选地，显示板为非磁性材质显示板；

优选地，电磁显示装置还包括用于保护显示主体的防护罩，防护罩设有防护空腔，显示主体固定于防护罩的防护空腔内；

优选地，防护罩正对于显示板的一面设有透明板；

优选地，电磁显示装置还包括用于控制各线圈通电和断电的控制器，各线圈的两端部均与控制器电连接。

本实用新型的有益效果：本实用新型的电磁显示装置，当导磁针上缠绕的线圈通电时，导磁针朝向显示板的一端便会发射出磁场，此时，存储于显示板下方的磁性颗粒便会被吸起，并在显示板上呈现出一定的形状。当显示板需要显示不同的字符或者图案时，只需要将与该字符或者图案对应的导磁针上缠绕的线圈通电，使其吸附起磁性颗粒并组成对应的字符或者图案即可，具有较好的实用性，且操作简单，制作成本较低。

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

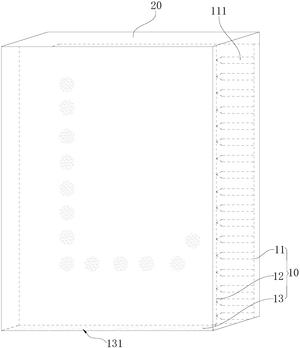

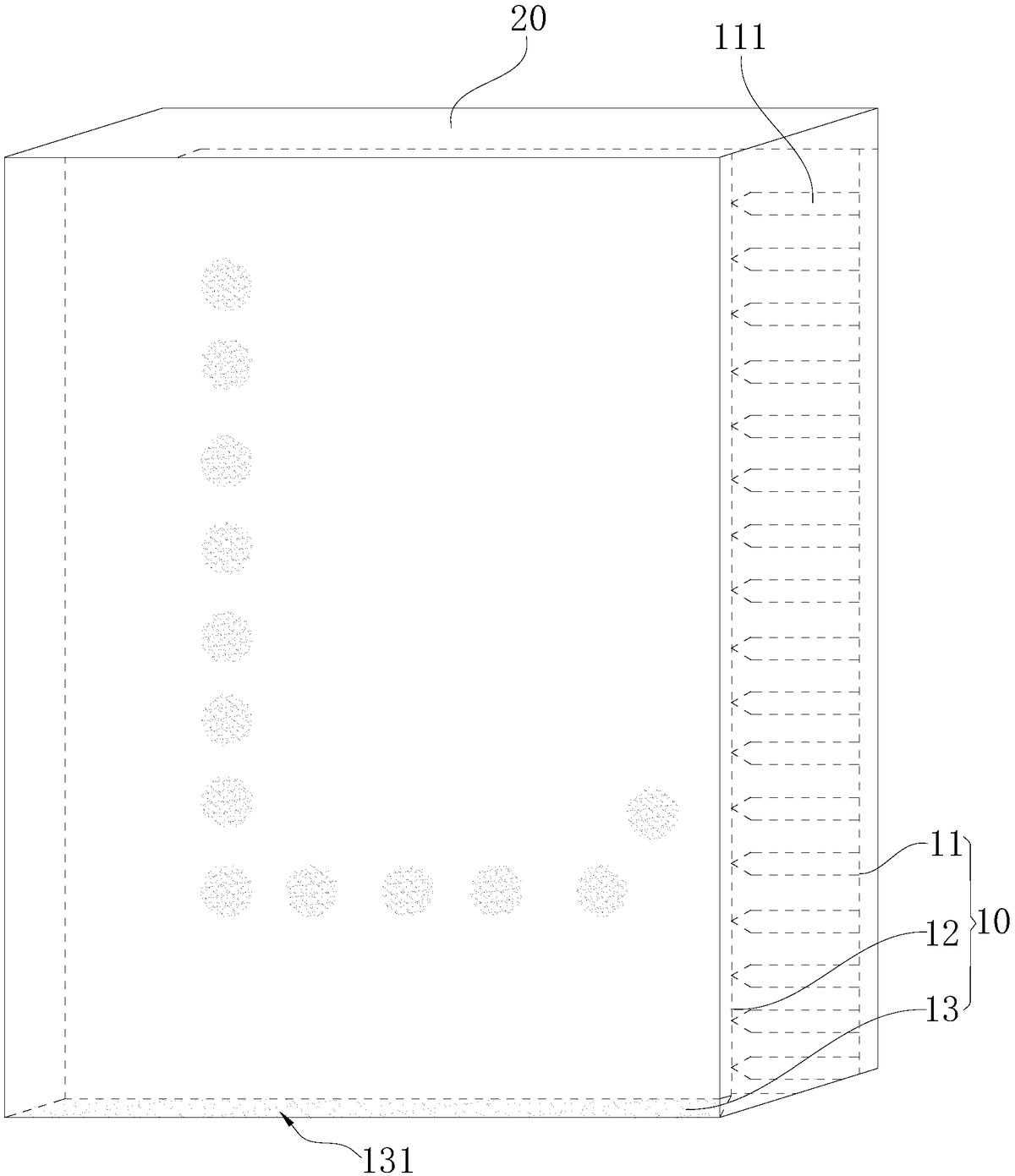

图1为本实用新型实施例提供的磁性显示装置的结构示意图；

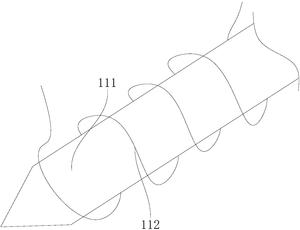

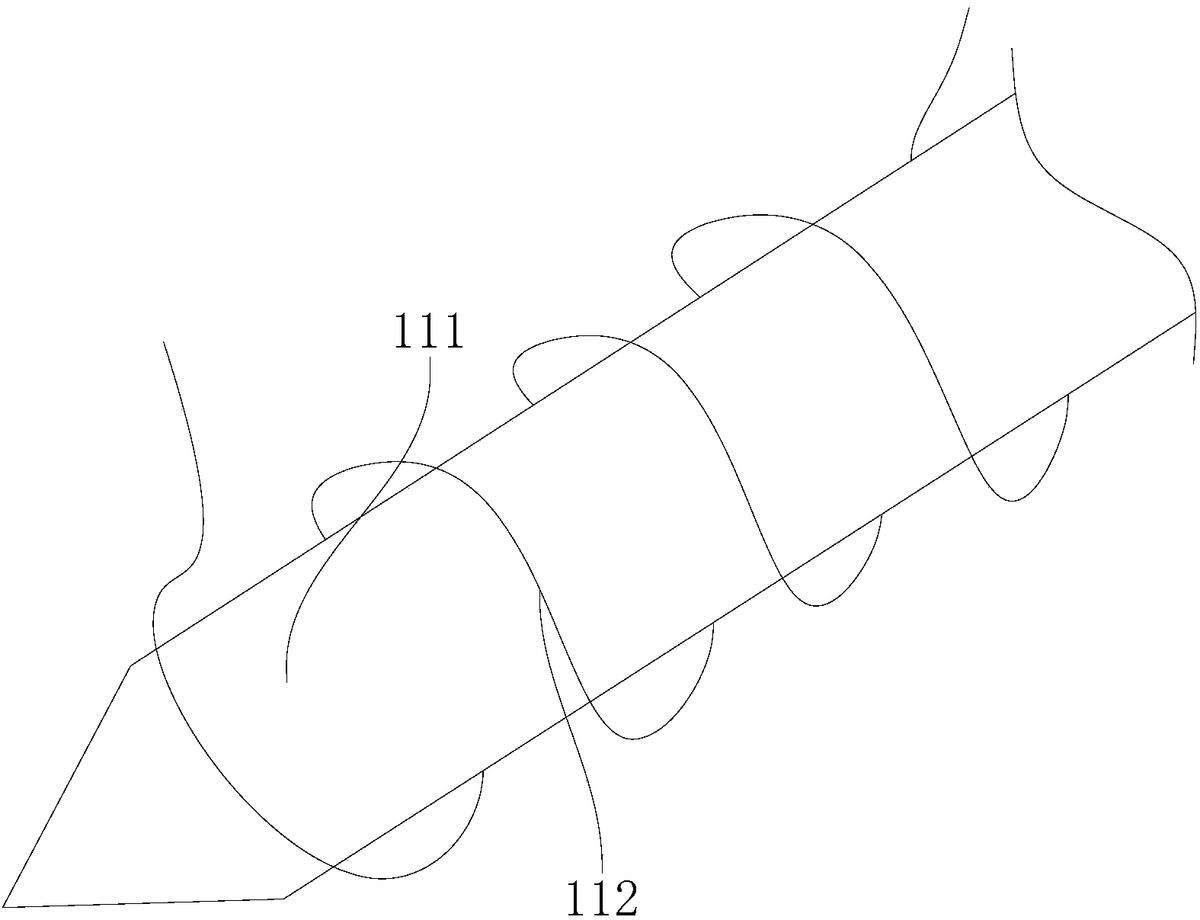

图2为本实用新型实施例提供的磁性显示装置的导磁针与线圈的结构示意图。

其中，图中各附图标记：

10—显示主体 11—固定板 12—显示板

13—磁性颗粒 20—防护罩 111—导磁针

112—线圈 131—颗粒存储槽。

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图1～2描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

如图1～2所示，本实用型新实施例提供了一种电磁显示装置，包括显示主体10，显示主体10包括固定板11和与固定板11相对设置的显示板12，固定板11上安装有若干朝向显示板12且相互间隔设置的导磁针111，且各导磁针111的磁场发射端均朝向显示板12设置；各导磁针111上均缠绕有若干用于产生磁场的线圈112，且各线圈112相互间隔设置；电磁显示装置还包括能够被各导磁针111磁性吸附的磁性颗粒13，显示板12的背离固定板11的一面的底部设置有颗粒存储槽131，磁性颗粒13容置于颗粒存储槽131内。

具体地，当使用本实施例的电磁显示装置显示字符或者图案时，只需要给导磁针111上缠绕的线圈112通电，线圈112便会产生磁场，该磁场经导磁针111朝向显示板12的一端发出，此时，存储于显示板12下方的磁性颗粒13便会被吸起，并在显示板12的对应位置上固定，当不同的线圈112被同时通电时，与被通电线圈112对应的导磁针111所组成的形状便会通过显示板12上的磁性颗粒13呈现出来。因此，当需要采用磁性显示装置显示不同的字符或者图案时，只需要将与该字符或者图案对应的导磁针111上缠绕的线圈112通电，使其吸附起磁性颗粒13并组成对应的字符或者图案即可，操作过程简单，表现出较好的实用性。并且，由于其利用电磁转换吸附磁性颗粒13代替电光转换来达到显示字符或者图案的目的，无需使用成本较高的发光二极管，制作成本也相对较低；此外，白天使用该磁性显示装置时，由于其依靠磁性力吸附磁性颗粒13，是磁性颗粒13排列组成字符或者图案来传递信息，也就是说，该磁性显示装置本身并不通过光亮来传递字符与图案信息，因此，其也不会浪费点亮发光二极管所需要的电力资源，也更加不会成为城市光污染的污染源。

在本实施例中，磁性颗粒13优选为市场上容易购买得到的铁颗粒、铁氧化物颗粒、镍颗粒、镍氧化物颗粒、钴颗粒或者钴氧化物颗粒；同时，上述的磁性颗粒13也可以上述铁颗粒、铁氧化物颗粒、镍颗粒、镍氧化物颗粒、钴颗粒或者钴氧化物颗粒中的任意几种的组合物，如铁颗粒与铁氧化物颗粒的组合物、铁颗粒与镍颗粒及镍氧化物颗粒的组合物、或者是镍颗粒、镍氧化物颗粒、钴颗粒及钴氧化物颗粒的组合物，如此，以便更好的利用残余的磁性颗粒13。

在本实施例中，磁性颗粒13的粒径优选为1nm～10nm，具体可以为1nm、2nm、3nm、4nm、5nm、6nm、7nm、8nm、9nm、10nm等数值。采用纳米级尤其是1nm～10nm的小粒径的纳米级的磁性颗粒13，其不需要提供太大的磁性力便可以将其吸起，可以一定程度上节约电力资源；并且，由粒径较小的磁性颗粒13组成的字符或者图案也更加的圆润柔滑，美观程度更高。

在本实施例中，如图1所示，各导磁针111均匀固定在固定板11上，以便更好地组合形成不同的字符或者图案。具体地，当上述的导磁针111固定在固定板11上时，其可以采用插接固定、卡接固定、螺接固定以及与固定板11一体成型等的任意方式进行固定，只要能够达到将导磁针111固定于固定板11上的目的即可，故，此处对导磁针111固定于固定板11上的具体固定形式不做限定，使用者可也根据需要进行具体的选用。

在本实施例中，导磁针111为铁质导磁针、铁氧化物质导磁针、镍质导磁针、镍氧化物质导磁针、钴质导磁针或者钴氧化物质导磁针中的任一种或任意几种的组合。即，上述的导磁针111可以全部都是铁质导磁针、铁氧化物质导磁针、镍质导磁针、镍氧化物质导磁针、钴质导磁针或者钴氧化物质导磁针中的某一种；其也可以是铁质导磁针、铁氧化物质导磁针、镍质导磁针、镍氧化物质导磁针、钴质导磁针或者钴氧化物质导磁针中的某几种，如导磁针111既有铁质导磁针又有镍质导磁针、或者既有铁质导磁针又有镍质导磁针同时还有钴氧化物质导磁针等。

在本实施例中，各导磁针111的朝向显示板12的一端均与显示板12抵接，如图1所示；或者，各导磁针111的朝向显示板12的一端均与显示板12之间预留有间隙(未示出)。具体地，导磁针111朝向显示板12的一端可以与显示板12抵接设置时，其一方面可以减小整个磁性显示装置的整体体积，更加方便在安装空间较小的环境下使用，并且，由于其缩短了磁性力发射点与接收点的距离，吸附同样的磁性颗粒13所需要的磁性力也可以减小，即所需的电量也可以减少，股也能起到节约电力资源的作用；而当安装空间较大、同时有需要尽可能的填充整个安装空间时，也可以在导磁针111与显示板12之间预留一定的距离，以使磁性显示装置能够尽可能的占满整个空间，提高布局的紧凑性。

在本实施例中，显示板12为非磁性材质显示板，以保证磁性力能够顺利穿过显示板12将磁性颗粒13吸起。

在本实施例中，如图1所示，电磁显示装置还包括用于保护显示主体10的防护罩20，防护罩20设有防护空腔，显示主体10固定于防护罩20的防护空腔内，以使显示主体10不受外界环境的干扰，保证其显示工作的正常进行。

在本实施例中，防护罩20正对于显示板12的一面设有透明板，即防护罩20的正对于显示板11的一面是由透明材料制成的透明板，如此，人们能够透过防护罩20看到显示板12上所显示出的字符或者图案信息。

在本实施例中，电磁显示装置还包括用于控制各线圈112通电和断电的控制器(未示出)，各线圈112的两端部均与控制器电连接，将各个导磁针111上缠绕的线圈112集成电连接于一个控制器，能够实现对各个线圈112通断电的集成管理，提高管理和控制效率。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
