【中国实用新型】一种酒缸密封装置

有权-审定授权 中国

申请号:
CN201820698312.8
专利权人:
蒋凤英
授权公告日/公开日:
2018.12.11
专利有效期:
2018.05.11-2028.05.11
技术分类:
B65:输送;包装;贮存;搬运薄的或细丝状材料
历史运营情况:
价值度指数:
50.0分
交易方式:
转让
价格:
面议
53 0

发布人

熊飞彪

联系人熊飞彪

18174669880
260537434
QQ260537434
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201820698312.8
申请日
20180511
公开/公告号
CN208217530U
公开/公告日
20181211
申请/专利权人
[蒋凤英]
发明/设计人
[熊飞彪, 蒋凤英]
主分类号
B65D90/08
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
湖南(43)
颁证日
G06T1/00
代理人

摘要

本实用新型公开了一种酒缸密封装置,其包括酒缸盖、将酒缸盖固定在酒缸口上的固定机构;所述酒缸盖上安装有进气管和出酒管;所述进气管和出酒管上均设有阀门。采用该密封装置对酒缸进行密封,非常方便取酒。

法律状态

法律状态公告日 20181211
法律状态 授权
法律状态信息 授权
法律状态公告日 20181211
法律状态 授权
法律状态信息 授权

权利要求

权利要求数量(9

独立权利要求数量(1

1.一种酒缸密封装置,其特征是,包括酒缸盖、将酒缸盖固定在酒缸口上的固定机构;所述酒缸盖上安装有进气管和出酒管;所述进气管和出酒管上均设有阀门。

2.根据权利要求1所述的酒缸密封装置,其特征是,所述固定机构由两个以上固定组件组成;所述固定组件包括卡件、螺栓、与所述螺栓相配合的螺母;所述卡件包括上卡板、下卡板和连接板,所述下卡板与连接板下端相连,所述上卡板与连接板上端相连,所述上卡板上设有可供所述螺栓的螺杆穿过的通孔。

3.根据权利要求1所述的酒缸密封装置,其特征是,所述固定机构由两个以上固定组件组成;所述固定组件包括卡件、螺栓和垫片;所述卡件包括上卡板、下卡板和连接板,所述下卡板与连接板下端相连,所述上卡板与连接板上端相连,所述上卡板上设有与所述螺栓相配合的螺孔。

4.根据权利要求1或2或3所述的酒缸密封装置,其特征是,还包括设于酒缸口与酒缸盖之间的密封垫圈。

5.根据权利要求4所述的酒缸密封装置,其特征是,所述进气管位于所述酒缸盖上方部分分为第一进气支管和第二进气支管,所述第一进气支管和第二进气支管上均设有阀门。

6.根据权利要求4所述的酒缸密封装置,其特征是,所述出酒管位于所述酒缸盖上方部分分为第一出酒支管和第二出酒支管,所述第一出酒支管和第二出酒支管上均设有阀门。

7.根据权利要求4所述的酒缸密封装置,其特征是,所述进气管位于所述酒缸盖下方部分的最下端设有敞口端水平朝向或斜向上朝向或竖直向上朝向的弯曲段或者连接有直角接头。

8.根据权利要求4所述的酒缸密封装置,其特征是,所述出酒管位于所述酒缸盖下方部分由两根管子连接而成,其中,位于下方的管子为不锈钢管或玻璃管。

9.根据权利要求4所述的酒缸密封装置,其特征是,所述酒缸盖上还安装有进酒管,所述进酒管上设有阀门。

1.一种酒缸密封装置,其特征是,包括酒缸盖、将酒缸盖固定在酒缸口上的固定机构;所述酒缸盖上安装有进气管和出酒管;所述进气管和出酒管上均设有阀门。 2.根据权利要求1所述的酒缸密封装置,其特征是,所述固定机构由两个以上固定组件组成;所述固定组件包括卡件、螺栓、与所述螺栓相配合的螺母;所述卡件包括上卡板、下卡板和连接板,所述下卡板与连接板下端相连,所述上卡板与连接板上端相连,所述上卡板上设有可供所述螺栓的螺杆穿过的通孔。 3.根据权利要求1所述的酒缸密封装置,其特征是,所述固定机构由两个以上固定组件组成;所述固定组件包括卡件、螺栓和垫片;所述卡件包括上卡板、下卡板和连接板,所述下卡板与连接板下端相连,所述上卡板与连接板上端相连,所述上卡板上设有与所述螺栓相配合的螺孔。 4.根据权利要求1或2或3所述的酒缸密封装置,其特征是,还包括设于酒缸口与酒缸盖之间的密封垫圈。 5.根据权利要求4所述的酒缸密封装置,其特征是,所述进气管位于所述酒缸盖上方部分分为第一进气支管和第二进气支管,所述第一进气支管和第二进气支管上均设有阀门。 6.根据权利要求4所述的酒缸密封装置,其特征是,所述出酒管位于所述酒缸盖上方部分分为第一出酒支管和第二出酒支管,所述第一出酒支管和第二出酒支管上均设有阀门。 7.根据权利要求4所述的酒缸密封装置,其特征是,所述进气管位于所述酒缸盖下方部分的最下端设有敞口端水平朝向或斜向上朝向或竖直向上朝向的弯曲段或者连接有直角接头。 8.根据权利要求4所述的酒缸密封装置,其特征是,所述出酒管位于所述酒缸盖下方部分由两根管子连接而成,其中,位于下方的管子为不锈钢管或玻璃管。 9.根据权利要求4所述的酒缸密封装置,其特征是,所述酒缸盖上还安装有进酒管,所述进酒管上设有阀门。

说明书

技术领域

本实用新型涉及储酒设备领域,尤其是涉及一种酒缸密封装置。

背景技术

陶土烧制的酒缸,因其造价低廉、不会损坏酒质而被广泛用于贮藏各种酒液。目前,比较常见的酒缸密封方式有:1、用塑料薄膜系绳密封;2、用密封蜡进行密封。对于第一种密封方式,其具体操作方法是:先用一层或多层塑料薄膜封住酒缸口,然后,用绳子或松紧带于酒缸脖颈处束紧塑料薄膜。这种密封方式具有操作简单、成本低廉的优点,但同时也存在密封性差的缺陷。对于第二种密封方式,其操作方法是:先用陶土烧制的酒缸盖盖在酒缸口上,然后,向酒缸盖与酒缸口之间的缝隙中浇注已加热成液态的密封蜡,待密封蜡冷却凝固后,即完成密封。这种密封方式密封性好,但操作复杂,且成本较高,此外,这种密封方式仅适用于牙口酒缸。

对于现有的酒缸密封方式,无论是上述的第一种,还是第二种,均存在不便于取酒的缺陷。对于用上述两种方式之一进行密封的酒缸,开始取酒时,须将塑料薄膜或酒缸盖拿开;在取酒过程中,酒缸口须始终为敞开状态;取酒后,还得重新对酒缸口进行密封。在整个取酒过程中,一者会因酒缸口敞开而损失酒液中的“酒气”,降低酒的品质;二者反复进行密封操作,不仅非常麻烦,还容易出现因操作不当而致使酒缸口未密封好的情形。特别地,对于上述第二种密封方式而言,反复密封还会大大增加密封成本。这也导致第二种密封方式只能适用于对酒液进行长期贮藏的情形。此外,对于采用上述两种方式之一进行密封的酒缸,其取酒方式无非两种,一种是用酒提子之类的工具手动舀取;另一种就是用水泵从酒缸中抽取。目前,对于装酒容量在200斤以下的酒缸,人们通常采用手动舀取方式;而对于装酒容量在300斤以上的酒缸,人们往往采用水泵抽取方式。对于用酒提子手动舀取的方式,其存在操作麻烦的缺点。一个酒提子一次能舀取的酒量通常为半斤或一斤,要将上百斤酒液从酒缸中取出,须反复舀取一两百次,其劳动量是很大的,也是很耗时的。对于用水泵抽取的方式,每次取完酒后水泵中不可避免的会有残留的酒液,而酒液中富含有机物,容易滋生细菌,因而每次取酒前都需清洗水泵,操作起来比较麻烦;而且水泵内部不易清洗干净,有可能会将异物带入酒中,影响酒的卫生。

综上所述,现有的酒缸密封方式存在不便于取酒的缺陷。

发明内容

本实用新型所要解决的技术问题是提供一种酒缸密封装置,采用该密封装置对酒缸进行密封,非常方便取酒。

本实用新型为解决其技术问题采用的技术方案是:一种酒缸密封装置,包括酒缸盖、将酒缸盖固定在酒缸口上的固定机构;所述酒缸盖上安装有进气管和出酒管;所述进气管和出酒管上均设有阀门。

进一步,该酒缸密封装置还在酒缸口与酒缸盖之间设有密封垫圈。

进一步,所述固定机构由两个以上固定组件组成;所述固定组件包括卡件、螺栓、与所述螺栓相配合的螺母;所述卡件包括上卡板、下卡板和连接板,所述下卡板与连接板下端相连,所述上卡板与连接板上端相连,所述上卡板上设有可供所述螺栓的螺杆穿过的通孔。

替代地,所述固定机构由两个以上固定组件组成;所述固定组件包括卡件、螺栓和垫片;所述卡件包括上卡板、下卡板和连接板,所述下卡板与连接板下端相连,所述上卡板与连接板上端相连,所述上卡板上设有与所述螺栓相配合的螺孔。

进一步,所述进气管位于所述酒缸盖上方部分分为第一进气支管和第二进气支管,所述第一进气支管和第二进气支管上均设有阀门。

替代地,所述出酒管位于所述酒缸盖上方部分分为第一出酒支管和第二出酒支管,所述第一出酒支管和第二出酒支管上均设有阀门。

替代地,所述酒缸盖上还安装有进酒管,所述进酒管上设有阀门。

进一步,所述进气管位于所述酒缸盖下方部分的最下端设有敞口端水平朝向或斜向上朝向或竖直向上朝向的弯曲段或者连接有直角接头。

进一步,所述出酒管位于所述酒缸盖下方部分由两根管子连接而成,其中,位于下方的管子为不锈钢管或玻璃管。

本实用新型的积极效果在于:本实用新型酒缸密封装置是通过进气管向酒缸中充气,用气压将酒液从酒缸内沿出酒管压出,从而实现取酒的。

1、在取酒过程中,酒缸口始终处于封闭状态,因此,不会出现损失“酒气”、降低酒的品质的情况;

2、取完酒后,只需关闭进气管和出酒管上的阀门即可实现酒缸的重新密封,操作十分简便,且酒缸的密封性更加稳定可靠。

3、相较于现有技术中用酒提子舀取和用水泵抽取的取酒方式,本实用新型的取酒方式更加方便、更加卫生。

4、本实用新型酒缸密封装置的酒缸盖可通过在现有普通酒缸盖上加设两个通孔制成,整个酒缸密封装置非常容易制造,且成本较低。

附图说明

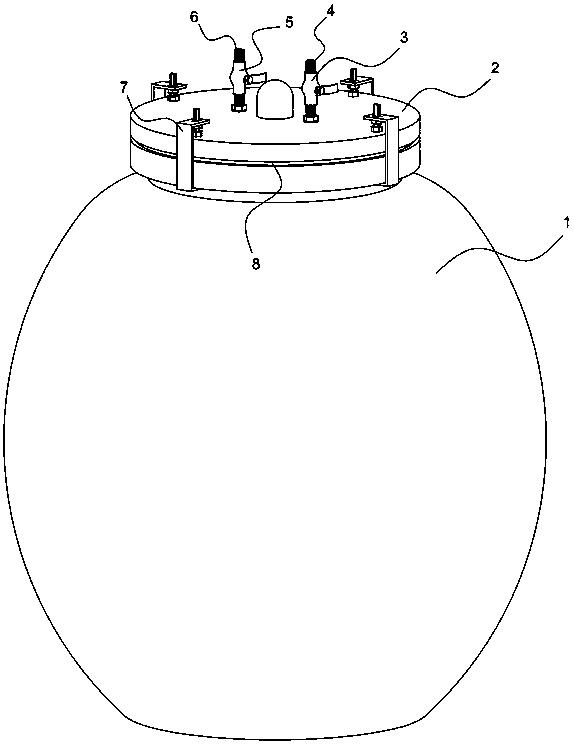

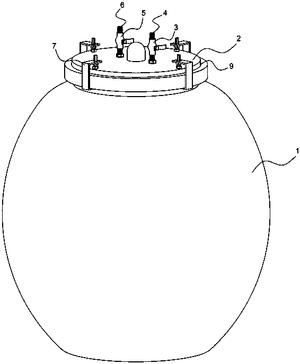

图1为实施例一酒缸密封装置装配在平口酒缸上的结构示意图。

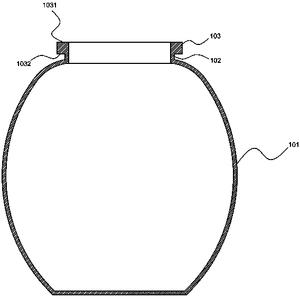

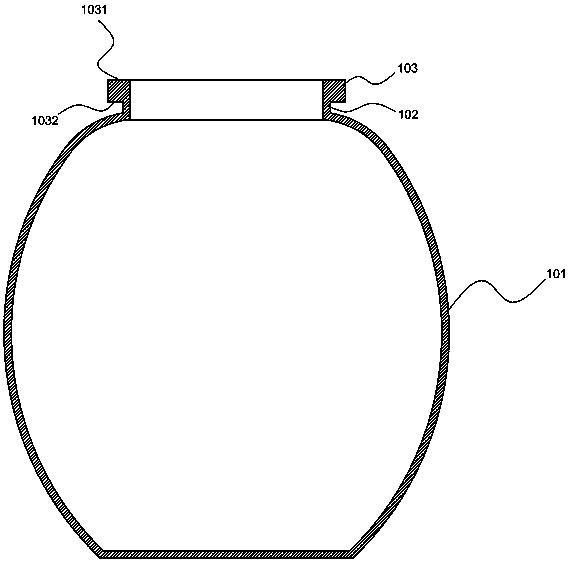

图2为图1中所示平口酒缸的剖视图。

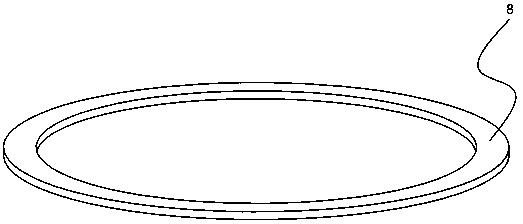

图3为实施例一酒缸密封装置的密封垫圈的结构示意图。

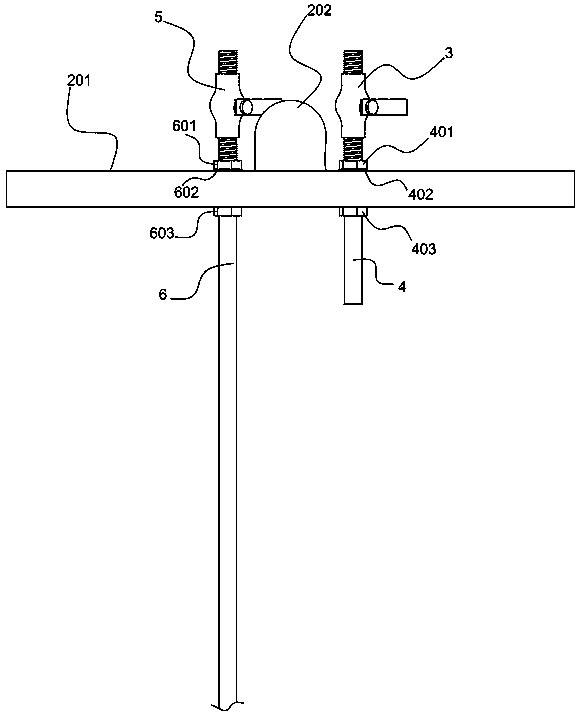

图4为实施例一酒缸密封装置的酒缸盖的结构示意图。

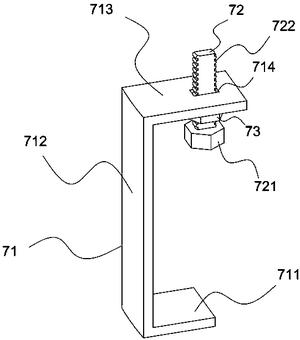

图5为实施例一酒缸密封装置的固定机构的固定组件的结构示意图。

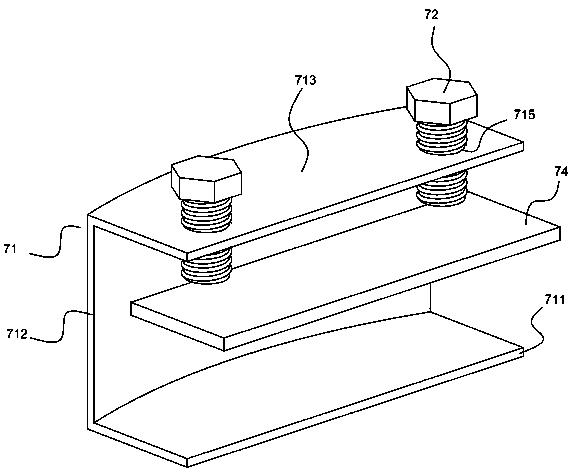

图6为固定机构的固定组件的另一种结构。

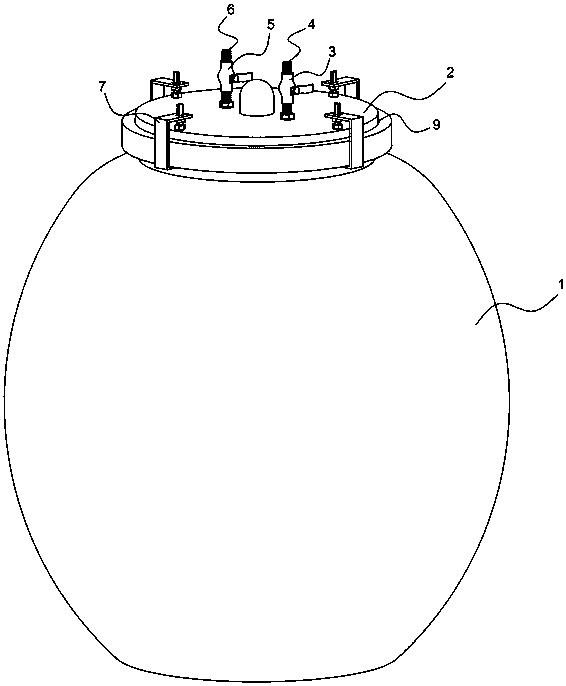

图7为实施例二酒缸密封装置装配在牙口酒缸上的结构示意图。

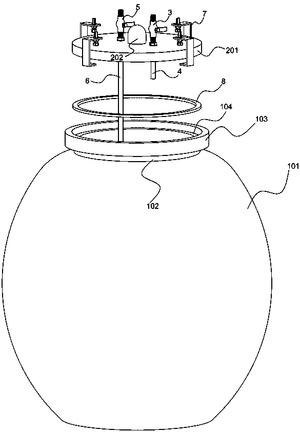

图8为图7所示酒缸密封装置和牙口酒缸的装配示意图。

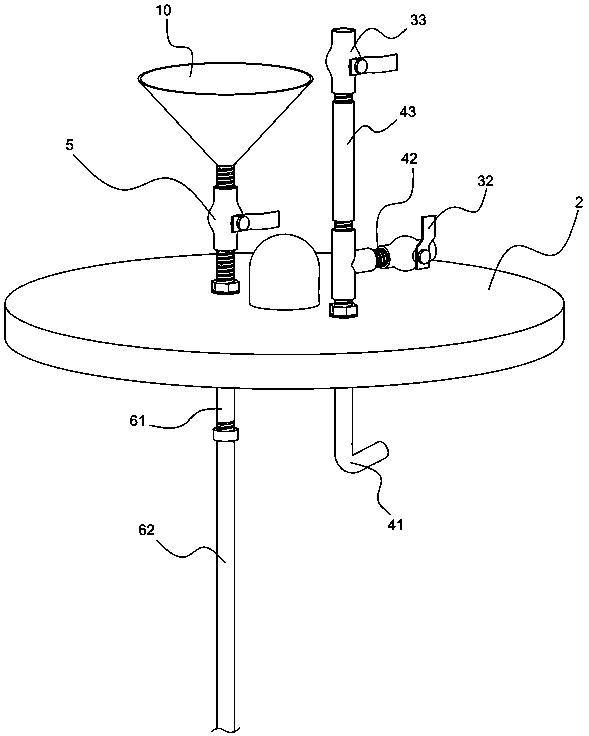

图9为酒缸盖、进气管、出酒管的第二种结构示意图。

图10为酒缸盖、进气管、出酒管的第三种结构示意图。

图11为酒缸盖、进气管、出酒管和进酒管的结构示意图。

具体实施方式

以下结合附图及实施例对本实用新型作进一步说明。

实施例一

如图1所示,本实施例酒缸密封装置包括酒缸盖2、将酒缸盖2固定在酒缸1上端的固定机构7、以及设在酒缸盖2与酒缸口之间的密封垫圈8。酒缸盖2上安装有进气管4和出酒管6,进气管4穿过酒缸盖2插入到酒缸盖2下方空间,进气管4位于酒缸盖2上方部分设有阀门3;出酒管6穿过酒缸盖2插入到接近酒缸1内侧底部的位置,出酒管6位于酒缸盖2上方部分设有阀门5。

如图2所示,酒缸1为一个平口酒缸,其结构可分为酒缸缸身101、酒缸脖颈102和酒缸口103。所谓平口酒缸通常就是指酒缸口103的上端面1031为一个平整面的酒缸。参照图8所示,牙口酒缸1的酒缸口103上端面并不是一个平整面,其酒缸口103上端面于靠近酒缸中心一侧设有一个环形凹陷104,在现有技术中,该环形凹陷104是为方便放置酒缸盖而设定的。

如图3所示,本实施例酒缸密封装置的密封垫圈8是一个由达到食品安全标准的硅胶制成的环形垫圈。使用时,密封垫圈8被放置在酒缸口103的上端面1031上,而酒缸盖2被放置在密封垫圈8的上方,酒缸盖2在固定机构7的夹持作用下向下压紧密封垫圈8,从而实现酒缸盖2与酒缸口103之间的密封。除了使用硅胶外,密封垫圈8还可以是由其他材料制成的,比如聚四氟乙烯等,实施例二中还将介绍用软木制成的密封垫圈的使用方式。

如图1所示,本实施例酒缸密封装置的固定机构7由四个固定组件组成。如图5所示,每个固定组件包括一个卡件71、一根螺栓72和一个螺母73组成。卡件71包括下卡板711、连接板712和上卡板713,下卡板711与连接板712之间成直角,上卡板713与连接板712之间也成直角,上卡板713上还设有一个可供螺栓72的螺杆穿过的通孔714。参照图1、图5所示,安装固定组件时,先将螺母73安装在螺栓72上,并将螺母73拧至靠近螺栓72的头部的一端;然后,将螺栓72从下向上穿过卡件71上卡板713上的通孔714;之后,将固定组件卡在酒缸盖2和酒缸口103上,此时,螺栓72和螺母73位于酒缸盖2上方位置;最后,将螺母73沿螺栓72的螺杆向上拧至无法继续拧动为止。参照图1所示,固定机构7的四个固定组件均匀分布在酒缸盖2的四周,以确保酒缸盖2受到的压力均匀。固定组件越多,则固定效果越好,但安装更麻烦,同时成本也更高。因此,固定组件最好不要多于六个,但也不应少于两个。参照图5所示,螺栓72为一根削边螺栓,相应的,上卡板713上的通孔714为一个长方形通孔。螺栓72的螺杆可穿过通孔714,但受到通孔714的形状限制,螺栓72在通孔714中不能转动。参照图1所示,当酒缸盖2被固定机构7固定在酒缸口103上时,螺栓72的头部是抵在酒缸盖2上的,两者之间是存在一定压力的。通过设计螺栓72的螺杆和通孔714的形状,限制螺栓72在通孔714中转动,可避免发生在向上拧动螺母73时螺栓72因随之转动而对酒缸盖2造成磨损。当然,螺栓72也可采用普通螺栓,通孔714也可以不对螺栓72的转动进行限制,此种情况下,在安装固定机构7时,须用钳子夹住螺栓72的上端,以防止其转动。如图5所示,本实施例中螺母73为一个六角螺母,实际上,螺母73采用蝶形螺母会更方便安装。此外,如图1所示,当固定组件固定在酒缸盖2上后,还可在螺栓72向上伸出通孔714的部分上再拧上一个螺母(图中未画出),该螺母与螺母73一起能更加牢固地固定螺栓72与卡件71的结构关系。

参看图5所示,卡件71的下卡板711与连接板712之间应为直角或锐角,即下卡板711应该在水平面内或者向上倾斜。相应的,如图2所示,酒缸口103的下端面1032(即酒缸口103与酒缸脖颈102相连接处所在平面)应在水平面内或者沿着趋向酒缸中心的方向向上倾斜。如此,下卡板711才能更稳固地抵在酒缸口103的下端面1032上。目前市场上很多酒缸的酒缸口下端面是非常窄的或者是光滑弧面形的,这类酒缸是不适合用图5、图6所示固定组件来对酒缸盖进行固定的。要适合使用图5、图6所示固定组件来固定酒缸盖,酒缸口的下端面应满足两个条件:一、下端面应在水平面内;二、下端面的宽度,即酒缸口的外半径与酒缸脖颈的外半径之差,应在1cm以上。

固定机构7的固定组件还可以为如图6所示结构。如图6所示,该固定组件包括卡件71、螺栓72和垫片74。卡件71包括下卡板711、连接板712和上卡板713,下卡板711与连接板712之间成直角,上卡板713与连接板712之间也成直角,上卡板713上还设有两个与螺栓72相配合的螺孔715。安装时,先将卡件71卡在酒缸盖2和酒缸口103上,然后,将垫片74放置在螺孔715正下方的酒缸盖2上,最后,将螺栓72拧入螺孔715中,直至螺栓72的螺杆下端抵住垫片74并无法继续向下伸出时为止。垫片74可用金属片充当,其作用是避免螺栓72的下端对酒缸盖2造成磨损。对于如图6所示的固定组件,由于其卡件71的宽度较宽,因此,整个固定机构7可由两个或三个固定组件组成。对于图5、图6所示的卡件71,其均可以由钢板裁出形状,然后折弯,之后凿孔制成。

如图4所示,本实施例酒缸密封装置的酒缸盖2包括一个扁平圆柱体形状的酒缸盖主体部分201和一个设于酒缸盖主体部分201上方的手柄202。酒缸盖2由陶土烧制而成,其酒缸盖主体部分201上设有供进气管4和出酒管6穿过的两个通孔。

需要说明的是,本实用新型酒缸密封装置的出酒管并非单指一根管子,而是指一根在取酒过程中将酒液从酒缸内导出的管道;相应地,本实用新型酒缸密封装置的进气管是指一根在取酒过程中将空气导入酒缸的管道。从结构上来说,出酒管是一根穿过酒缸盖,其下端插入到接近酒缸内侧底部位置的管道;进气管则是一根穿过酒缸盖,能够连通酒缸内部空间和酒缸外部空间的管道。

如图4所示,进气管4包括一根上端设有一段外螺纹的短金属管,短金属管可以是达到食品安全标准的304不锈钢管,安装时,先在该短金属管上端套上一个螺母403,然后,将短金属管从下向上穿过酒缸盖2上的一个通孔,之后,将密封垫圈402和螺母401套在短金属管上端,并将螺母401向下拧至无法继续拧动时为止。短金属管的上端连接阀门3,图4中阀门3的上端还连接有一个用于与外部充气管道相连接的双外丝直通接头。出酒管6的结构与进气管4相似,相对应于进气管4采用的短金属管,出酒管6采用的是一根较长的长金属管,该长金属管也可以是达到食品安全标准的304不锈钢管,其下端能插至接近酒缸内侧底部的位置。安装时,先在出酒管6的长金属管上端套上一个螺母603,然后,将长金属管从下向上穿过酒缸盖2上的另一个通孔,之后,将密封垫圈602和螺母601套在长金属管6上端,并将螺母601向下拧至无法继续拧动时为止。长金属管的上端连接阀门5,图4中阀门5的上端还连接有一个用于与导酒管相连接的双外丝直通接头。

参照图1所示,取酒时,先用外部充气管道将充气装置和进气管4连接起来;再用导酒管连接出酒管6和接酒容器;然后,打开阀门3和阀门5,用充气装置向酒缸1中充气。由于酒缸口103是被密封住的,出酒管6的下端又处在液面下方,当空气从进气管4进入酒缸内部时,在气压压动下,酒液会从出酒管6流出酒缸,并经导酒管流入到接酒容器中。取完酒后,则关闭阀门3和阀门5即可实现酒缸的重新密封。充气装置既可以是手动的,也可以是电动的。对于家用小酒缸,优先地采用手动充气装置,像打气筒、给婴幼儿充气泳池充气用的脚踩式充气泵等均可;而对于装酒量能达到300斤以上的大酒缸,则可采用电动充气装置,如增氧泵、充气泵等均可。特别是给婴幼儿充气泳池充气用的脚踩式充气泵,其价格低廉,使用方式跟桶装水手压式泵水器相似,非常适合用作上述手动充气装置。参照图4所示,出酒管6位于酒缸盖2下方部分除了可以采用上述的一根长金属管外,还可以采用由两根管子连接而成的形式。例如,用一根整个管身都有外螺纹的短金属管穿过酒缸盖2上的通孔,并将螺母603、601和密封垫圈602安装在该短金属管上,然后,用一根较长的金属管或者玻璃管连接在该短金属管下端。由于短金属管与其下端的较长的金属管或玻璃管之间是可以拆分的,这使得酒缸密封装置能根据不同酒缸高度,在短金属管下端连接不同长度的管子,复用性更强。参照图4所示,出酒管6的下端离酒缸1内侧底部的高度可视需要进行不同选择。若想将酒缸中的酒液取得有尽量少的剩余量,出酒管6的下端离酒缸1内侧底部的高度可选择尽量低一点,比如,出酒管6的下端比酒缸1内侧底部仅高出5mm。考虑到酒缸底部通常会有少量酒液沉积物,若想在取酒时始终不取到这些沉积物,出酒管6的下端离酒缸1内侧底部的高度可选择稍高一点,同时,还可以将出酒管6的下端弄成一个敞开端朝上的弯曲段(类似图9中的41)。进气管4的下端插入到酒液中虽不会影响本实用新型酒缸密封装置的密封性和取酒功能,但为了在取酒过程中对酒液产生尽量少的扰动,应将进气管4的下端设于液面上方,并可将进气管4的下端弄成一个敞开端水平朝向或斜向上朝向或竖直向上朝向的弯曲段(如图9中的41),以避免空气直接吹向酒液。

实施例二

如图7、图8所示,本实施例酒缸密封装置是适合对牙口酒缸进行密封的装置。与实施例一中的酒缸密封装置相比,本实施例的结构相似,区别在于本实施例酒缸密封装置的酒缸盖2的半径要比酒缸口103的环形凹陷104的外半径稍小,且密封垫圈8采用的是软木制成的环形垫圈。

如图8所示,酒缸1为一个牙口酒缸,其结构分为酒缸缸身101、酒缸脖颈102和酒缸口103。酒缸口103上端面于靠近酒缸中心一侧设有一个环形凹陷104,密封垫圈8便被放置在该环形凹陷104内。酒缸盖2包括一个扁平圆柱体形状的酒缸盖主体部分201和一个设于酒缸盖主体部分201上方的手柄202。酒缸盖主体部分201的半径比环形凹陷104外半径稍小,因此,酒缸盖刚好能被放置在环形凹陷104中。当本实施例酒缸密封装置被安装到酒缸1上端后,由于受到固定机构7向下的压力,酒缸盖2会与密封垫圈8贴得很紧密,密封垫圈8与环形凹陷104的底面之间也贴得很紧密,但酒缸盖2的外周缘与环形凹陷104的外壁之间会有一定的缝隙9。如此,可将加热成液态的密封蜡灌入缝隙9中,待其冷却后,酒缸盖2与酒缸口103之间将具有更好的密封性。

以上的具体实施方式中,进气管和出酒管位于酒缸盖上方部分均无分支管道,这样的酒缸密封装置不太方便向酒缸中加酒。对于这样的酒缸密封装置,其向酒缸中添加酒液的方式有两种,一种是打开酒缸盖,直接向酒缸口倒酒;另一种是先拆下出酒管上端的导酒管,断开进气管上端与外部充气管道之间的连接,之后,在出酒管上端安装如图9中所示的漏斗10,打开进气管和出酒管上的阀门,向漏斗中倒酒。对于第一种加酒方式,其需要拆下固定机构,显然比较麻烦。对于第二种加酒方式,虽不用拆下固定机构,方便不少,但其存在一个缺陷,就是不知道何时停止向漏斗中倒酒,容易造成加酒过多,酒液从进气管上端溢出或者酒液积在漏斗中不便取出。为解决该问题,图9和图10提供了两种方便向酒缸中加酒的进气管和出酒管的连接方式。

如图9所示,进气管位于酒缸盖2上方部分分为第一进气支管42和第二进气支管43,第一进气支管42上设有阀门32,第二进气支管43上设有阀门33。进气管位于酒缸盖2下方部分的最下端设有敞口端斜向上朝向的弯曲段41。弯曲段的敞口端还可以是水平朝向或竖直向上朝向,其主要是为了避免充入的空气直接吹向酒液而设计的。弯曲段41的敞口端距酒缸盖的高度不宜过大,也不宜过小,较优的高度是3cm~5cm。弯曲段41的敞口端的位置决定着通过漏斗10向酒缸中加酒时酒缸内液面所能达到的最高位置。如图9所示,出酒管位于酒缸盖2下方部分由两根管子(61、62)连接而成,其中,位于下方的管子62为不锈钢管。管子61与管子62之间的接头最好是高于弯曲段41的敞口端。出酒管位于酒缸盖2上方部分设有阀门5,该阀门5的高度高于第一进气支管42。阀门5上端安装有一个下端带外螺纹的漏斗10,漏斗10的最高点低于第二进气支管43的上端。向酒缸中添加酒时,关闭阀门32,打开阀门33和阀门5,向漏斗10中倒酒,至漏斗10中液面不再下降时,说明酒缸中已装满了酒。然后,在第一进气支管42的端部连接上导酒管,打开阀门32,将漏斗10和第二进气支管43中的酒液排出,至导酒管中无酒液流出时,关闭所有阀门,拆下漏斗10和导酒管即可。取酒时,先将外部充气管道与第二进气支管43的端部相连,将导酒管接在出酒管上端,然后,打开阀门5、33,保持阀门32关闭状态,用充气装置向酒缸中充气即可。

进气管和出酒管的另一种连接方式如图10所示。进气管4位于酒缸盖2下方部分的最下端连接有一个直角接头44,直角接头44也是为了避免空气直接吹向酒液而设置的,进气管4位于酒缸盖2上方部分设有阀门3。出酒管位于酒缸盖2下方部分由两根管子(61、62)连接而成,其中,位于下方的管子62为玻璃管。管子61与管子62之间的接头高于直角接头44的敞口端。出酒管位于酒缸盖2上方部分分为第一出酒支管64和第二出酒支管63,第一出酒支管64上设有阀门54,第二出酒支管63上设有阀门53。第一出酒支管64位于第二出酒支管63下方。第一出酒支管64的端部连接导酒管11,第二出酒支管63的上端安装漏斗10。漏斗10的最高点低于进气管4的上端。向酒缸中加酒时,打开阀门3、53,关闭阀门54,向漏斗10中倒酒,至漏斗10中液面不再下降时,停止倒酒,此时,酒缸中的酒已加满。打开阀门54,排尽漏斗10中多余酒液,关闭所有阀门,即完成向酒缸中加酒。取酒时,将外部充气管道与进气管4上端相连,打开阀门3、54,保持阀门53关闭状态,用充气装置向酒缸中充气即可。漏斗10、导酒管11和外部充气管道均是可以拆下来的,因此,可实现用一套漏斗、导酒管、外部充气管道及充气装置,完成多个酒缸的取酒、加酒操作。为方便安装和拆卸,可在进气管和出酒管位于酒缸盖上方的各端部设置快速接头公头(母头),而在漏斗、导酒管和外部充气管道上设置相应的快速接头母头(公头)。

为了方便向酒缸中加酒,除了上述在进气管或出酒管上增设支管的方式外,还可以采用在酒缸盖上增设单独的进酒管。本实用新型的进酒管是指一根除进气管和出酒管以外的、在向酒缸中添加酒液时将酒液导入到酒缸内的管道。从结构上来说,进酒管是一根穿过酒缸盖,能够连通酒缸内部空间和酒缸外部空间,其最上端比进气管最上端低的管道。

如图11所示,酒缸盖2上设有进气管4、出酒管6和进酒管12,进气管4上设有阀门3,出酒管6上设有阀门5,进酒管12上设有阀门13,阀门13的上端安装有漏斗10,出酒管6的上端用于连接导酒管。阀门13的位置比阀门5高,漏斗10的最高点比进气管3的上端低。进酒管12和进气管4的最下端距酒缸盖2的下底面的高度不宜过高,也不宜过低,较优的高度范围是3cm~5cm。进酒管12的最下端和进气管4的最下端中位置靠上方的一个决定着通过漏斗10向酒缸中加酒时酒缸内液面所能达到的最高位置。加酒时,关闭阀门5,打开阀门3和13,向漏斗10中倒酒,至漏斗10中液面不再下降时,停止加酒,打开阀门5,从导酒管排出漏斗10中多余酒液,然后,关闭所有阀门。

需要说明的是,本实用新型酒缸密封装置的酒缸盖除了可以用陶土烧制而成外,还可以用其他材料制成,如用304不锈钢、玻璃等也可以;并且,本实用新型酒缸密封装置对其酒缸盖的形状没有特殊要求,目前市场上很多陶土烧制而成的普通酒缸盖,只要在其上面增设两个供进气管和出酒管穿过的通孔即可,这一点在了解本实用新型的设计思想后是非常清楚的。

通过阅读本实用新型的说明书可知,本实用新型酒缸密封装置的设计思想是用一根管道向酒缸中充气,利用酒缸中的气压将酒液沿另一管道压出。此过程无需打开酒缸盖,并且,关闭两根管道上的阀门便可实现酒缸的重新密封,使用起来十分简便。此外,相较于用酒提子舀取的取酒方式,本实用新型酒缸密封装置的取酒方式更加方便;相较于用水泵抽取的取酒方式,本实用新型的取酒方式更加卫生,同时也更加方便。
