【中国发明,中国发明授权】装配式主梁在次梁加宽区贯穿长杆螺栓连接节点及连接方法

有权-审定授权 中国

申请号:
CN201610895565.X
专利权人:
哈尔滨工业大学
授权公告日/公开日:
2018.09.07
专利有效期:
2016.10.13-2036.10.13
技术分类:
E04:建筑物
转化方式:
转让
价值度指数:
55.0分
价格:
面议
1715 0

发布人

哈尔滨工业大学

联系人何老师

13151263266
302910554
13151263266
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN201610895565.X
申请日
20161013
公开/公告号
CN106284657A
公开/公告日
20170104
申请/专利权人
[哈尔滨工业大学]
发明/设计人
[郑文忠, 侯晓萌, 周威, 王英]
主分类号
E04B1/21
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
黑龙江(23)
颁证日
G06T1/00
代理人
[孟宪会]

摘要

装配式主梁在次梁加宽区贯穿长杆螺栓连接节点及连接方法,本发明涉及主梁在次梁加宽区贯穿长杆螺栓连接节点及连接方法,本发明为解决采用现有预制装配式主次梁节点的连接方法所导致的节点处容易发生开裂现象,施工质量不易保证,节点部位易成为薄弱环节的问题,它包括主梁、次梁端部局部加宽区、锚板、预应力长杆螺栓和高强螺母,预应力长杆螺栓插在主梁上,次梁端部局部加宽区设有两个锚板,主梁上设有两个锚板,预应力长杆螺栓的一端设置在锚板上,预应力长杆螺栓的另一端设置在主梁的锚板上,所述方法是按照以下步骤实现的:步骤一:制作主梁和次梁,步骤二:连接,本发明用于建筑领域预制装配式主次梁时使用。

法律状态

法律状态公告日 20180907
法律状态 授权
法律状态信息 授权
法律状态公告日 20170308
法律状态 实质审查的生效
法律状态信息 实质审查的生效
IPC(主分类):E04B 1/21
申请日:20161013
法律状态公告日 20170104
法律状态 公开
法律状态信息 公开
暂无数据

权利要求

权利要求数量(4

独立权利要求数量(1

1.装配式主梁在次梁加宽区贯穿长杆螺栓连接节点,其特征在于:它包括主梁(1)、次 梁端部局部加宽区(2)、多个锚板(5)、多个预应力长杆螺栓(3)和多个高强螺母(4),次梁端 部局部加宽区(2)的上端面加工有多个加宽的箍筋(6),锚板(5)上加工有多个通孔,多个预 应力长杆螺栓(3)水平插装在主梁(1)上,次梁端部局部加宽区(2)与次梁连接处端部的两 侧分别竖直设有两个锚板(5),主梁(1)上与安装有次梁端部局部加宽区(2)相对的主梁(1) 侧面上设有两个锚板(5),每个预应力长杆螺栓(3)的一端穿过次梁端部局部加宽区(2)并 设置在锚板(5)上,每个预应力长杆螺栓(3)的另一端设置在主梁(1)的锚板(5)上,每个预 应力长杆螺栓(3)的每端分别通过高强螺母(4)锚固在锚板(5)上。

2.根据权利要求1所述装配式主梁在次梁加宽区贯穿长杆螺栓连接节点,其特征在于: 锚板(5)上任意相邻两个预应力长杆螺栓(3)之间的距离大于等于50mm且小于等于150mm。

3.根据权利要求1所述装配式主梁在次梁加宽区贯穿长杆螺栓连接的节点,其特征在 于:锚板(5)上每个通孔至次梁端部局部加宽区(2)的距离大于等于30mm小于等于100mm。

4.利用权利要求1、2或3所述装配式主梁在次梁加宽区贯穿长杆螺栓连接节点的连接 方法,其特征在于:所述方法是按照以下步骤实现的:

步骤一:制作主梁(1)和次梁:浇筑主梁(1)和次梁,并在次梁的一端进行局部加宽形成 次梁端部局部加宽区(2),在主梁(1)与次梁的加宽区段(2)上预留出应力长杆螺栓(3)插入 的孔道,在浇筑次梁端部局部加宽区(2)时在次梁端部局部加宽区(2)上方均布设置有多个 加宽的箍筋(6);

步骤二:连接:多个应力长杆螺栓(3)分别插装在主梁(1)和次梁端部局部加宽区(2) 上,且次梁端部局部加宽区(2)与次梁连接处端部的两侧分别竖直设有两个锚板(5),主梁 (1)上与安装有次梁端部局部加宽区(2)相对的主梁(1)侧面上设有两个锚板(5),每个应力 长杆螺栓(3)的一端通过高强螺母(4)与次梁端部局部加宽区(2)上设置的锚板(5)锚固,每 个应力长杆螺栓(3)的另一端通过高强螺母(4)与靠近主梁(1)上的锚板(5)锚固,进而完成 装配式主梁在次梁加宽区贯穿长杆螺栓连接节点的连接。

1.装配式主梁在次梁加宽区贯穿长杆螺栓连接节点,其特征在于:它包括主梁(1)、次 梁端部局部加宽区(2)、多个锚板(5)、多个预应力长杆螺栓(3)和多个高强螺母(4),次梁端 部局部加宽区(2)的上端面加工有多个加宽的箍筋(6),锚板(5)上加工有多个通孔,多个预 应力长杆螺栓(3)水平插装在主梁(1)上,次梁端部局部加宽区(2)与次梁连接处端部的两 侧分别竖直设有两个锚板(5),主梁(1)上与安装有次梁端部局部加宽区(2)相对的主梁(1) 侧面上设有两个锚板(5),每个预应力长杆螺栓(3)的一端穿过次梁端部局部加宽区(2)并 设置在锚板(5)上,每个预应力长杆螺栓(3)的另一端设置在主梁(1)的锚板(5)上,每个预 应力长杆螺栓(3)的每端分别通过高强螺母(4)锚固在锚板(5)上。 2.根据权利要求1所述装配式主梁在次梁加宽区贯穿长杆螺栓连接节点,其特征在于: 锚板(5)上任意相邻两个预应力长杆螺栓(3)之间的距离大于等于50mm且小于等于150mm。 3.根据权利要求1所述装配式主梁在次梁加宽区贯穿长杆螺栓连接的节点,其特征在 于:锚板(5)上每个通孔至次梁端部局部加宽区(2)的距离大于等于30mm小于等于100mm。 4.利用权利要求1、2或3所述装配式主梁在次梁加宽区贯穿长杆螺栓连接节点的连接 方法,其特征在于:所述方法是按照以下步骤实现的: 步骤一:制作主梁(1)和次梁:浇筑主梁(1)和次梁,并在次梁的一端进行局部加宽形成 次梁端部局部加宽区(2),在主梁(1)与次梁的加宽区段(2)上预留出应力长杆螺栓(3)插入 的孔道,在浇筑次梁端部局部加宽区(2)时在次梁端部局部加宽区(2)上方均布设置有多个 加宽的箍筋(6); 步骤二:连接:多个应力长杆螺栓(3)分别插装在主梁(1)和次梁端部局部加宽区(2) 上,且次梁端部局部加宽区(2)与次梁连接处端部的两侧分别竖直设有两个锚板(5),主梁 (1)上与安装有次梁端部局部加宽区(2)相对的主梁(1)侧面上设有两个锚板(5),每个应力 长杆螺栓(3)的一端通过高强螺母(4)与次梁端部局部加宽区(2)上设置的锚板(5)锚固,每 个应力长杆螺栓(3)的另一端通过高强螺母(4)与靠近主梁(1)上的锚板(5)锚固,进而完成 装配式主梁在次梁加宽区贯穿长杆螺栓连接节点的连接。

说明书

技术领域

本发明涉及主梁在次梁加宽区贯穿长杆螺栓连接,具体涉及装配式主梁在次梁加 宽区贯穿长杆螺栓连接节点及连接方法。

背景技术

目前,对于房屋结构中预制装配式主次梁节点的连接一般有三种形式:1预制主梁 上现浇混凝土次梁,这种节点由于需支设模板,施工速度慢;2预制次梁搁置在预制主梁边 缘,通过现浇节点区混凝土实现主次梁的连接,这种节点的施工速度快,但整体性较差;3预 制次梁搁置在预制主梁边缘,通过部分现浇筑次梁及节点区的混凝土实现整体连接,施工 速度较快,因此在实际工程中的应用较广。但会导致节点处容易发生开裂现象,施工质量不 易保证,节点部位易成为薄弱环节。

发明内容

本发明为解决采用现有预制装配式主次梁节点的连接方法所导致的节点处容易 发生开裂现象,施工质量不易保证,节点部位易成为薄弱环节的问题,装配式主梁在次梁加 宽区贯穿长杆螺栓连接节点及连接方法。

本发明为解决上述问题采取的技术方案是:它包括主梁、次梁端部局部加宽区、多 个锚板、多个预应力长杆螺栓和多个高强螺母,次梁端部局部加宽区的上端面加工有多个 加宽的箍筋,锚板上加工有多个通孔,多个预应力长杆螺栓水平插装在主梁上,次梁端部局 部加宽区与次梁连接处端部的两侧分别竖直设有两个锚板,主梁上与安装有次梁端部局部 加宽区相对的主梁侧面上设有两个锚板,每个预应力长杆螺栓的一端穿过次梁端部局部加 宽区并设置在锚板上,每个预应力长杆螺栓的另一端设置在主梁的锚板上,每个预应力长 杆螺栓的每端分别通过高强螺母锚固在锚板上。

所述方法是按照以下步骤实现的:

步骤一:制作主梁和次梁:浇筑主梁和次梁,并在次梁的一端进行局部加宽形成次 梁端部局部加宽区,在主梁与次梁的加宽区段上预留出应力长杆螺栓插入的孔道,在浇筑 次梁端部局部加宽区时在次梁端部局部加宽区上方均布设置有多个加宽的箍筋;

步骤二:连接:多个应力长杆螺栓分别插装在主梁和次梁端部局部加宽区上,且次 梁端部局部加宽区与次梁连接处端部的两侧分别竖直设有两个锚板,主梁上与安装有次梁 端部局部加宽区相对的面上设有两个锚板,每个应力长杆螺栓的一端通过高强螺母与次梁 端部局部加宽区上设置的锚板锚固,每个应力长杆螺栓的另一端通过高强螺母与靠近主梁 上的锚板锚固,进而完成装配式主梁在次梁加宽区贯穿长杆螺栓连接节点的连接。

本发明的有益效果是:

本发明适用于房屋结构中预制装配式主次梁节点的连接。本发明与现有技术相比 具有以下有益效果:1.本发明的施工便捷、施工速度快、施工质量容易保证;2.本发明的方 法使主次梁的连接牢固可靠,可达到与现浇主次梁连接相同甚至更高的承载能力和可靠度 的目的;3.本发明由于对节点施加预应力,使节点处的刚度大,变形小,不容易发生开裂现 象。

附图说明

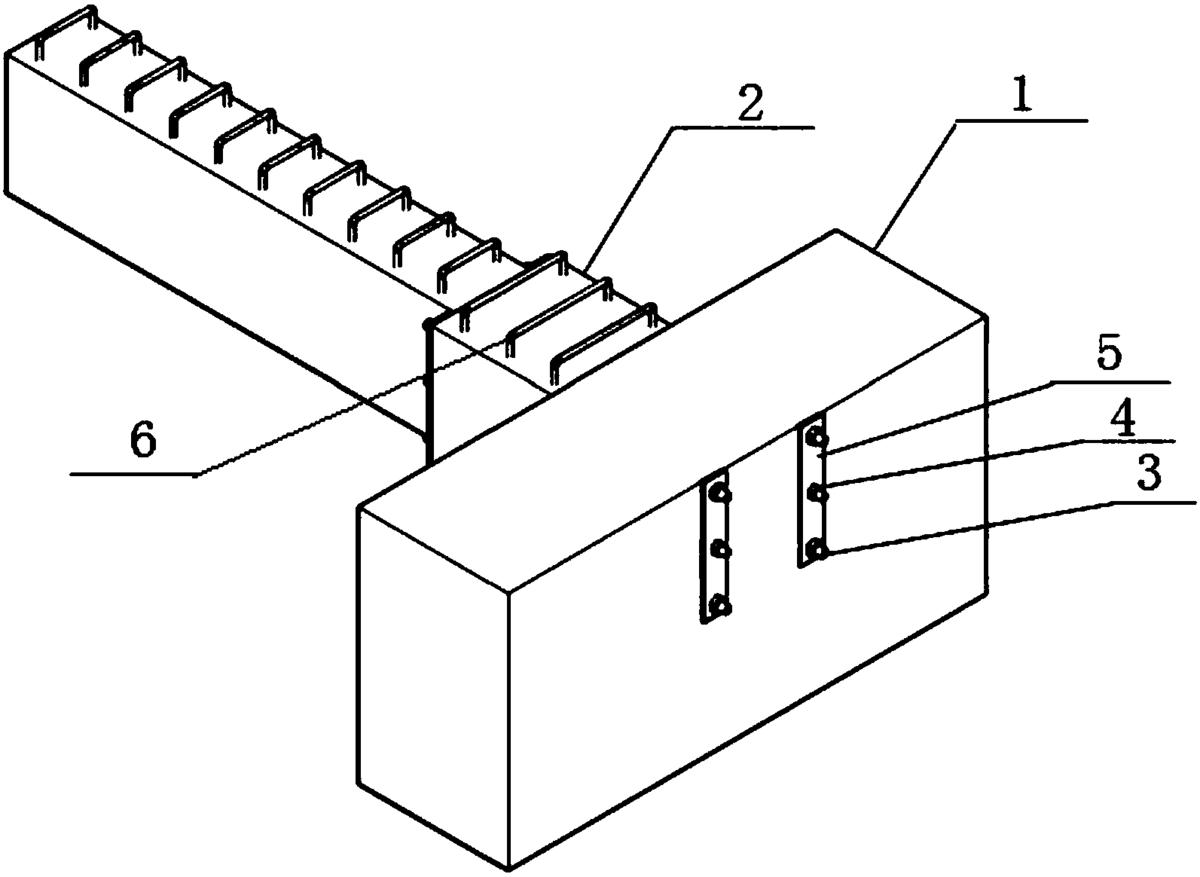

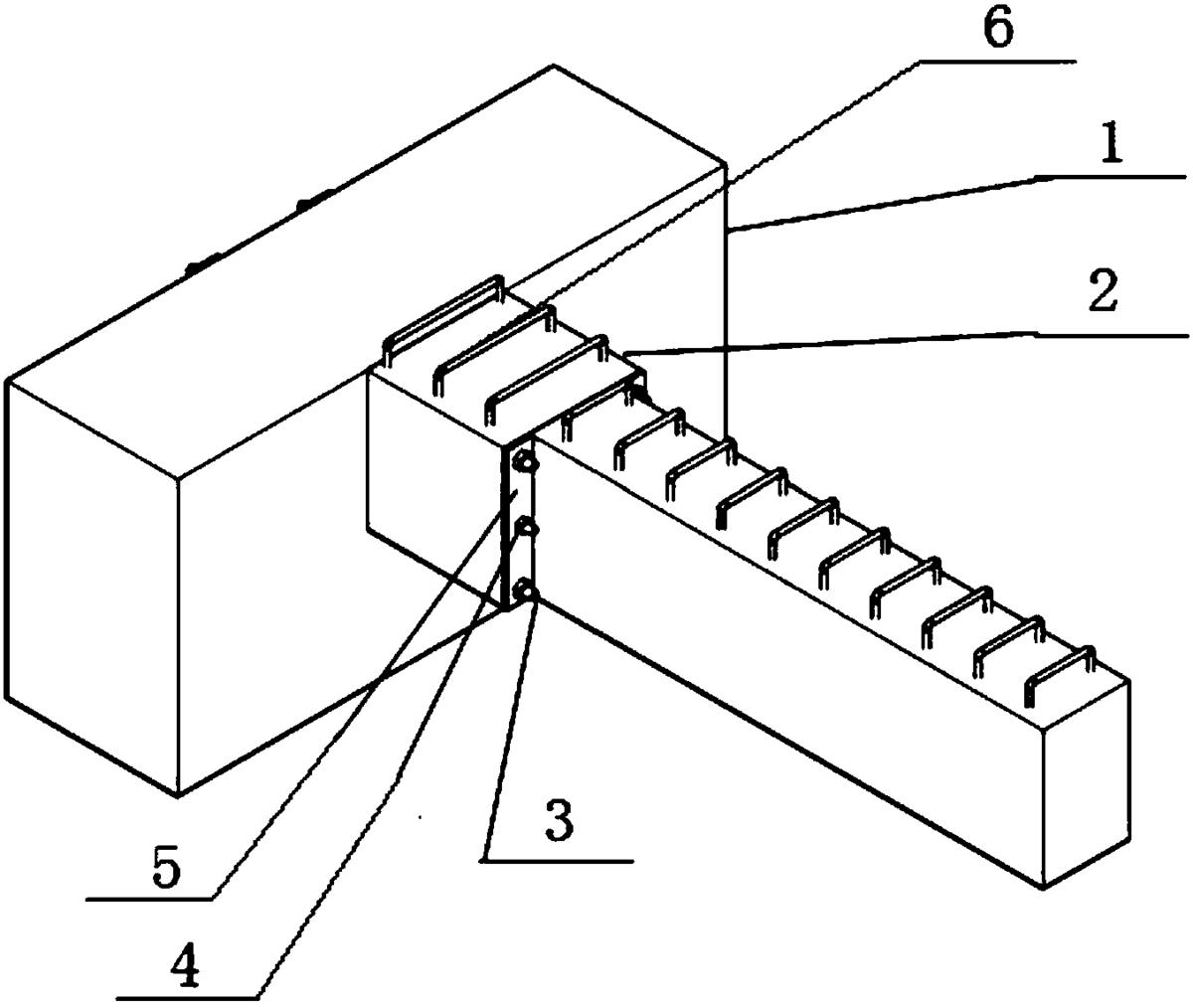

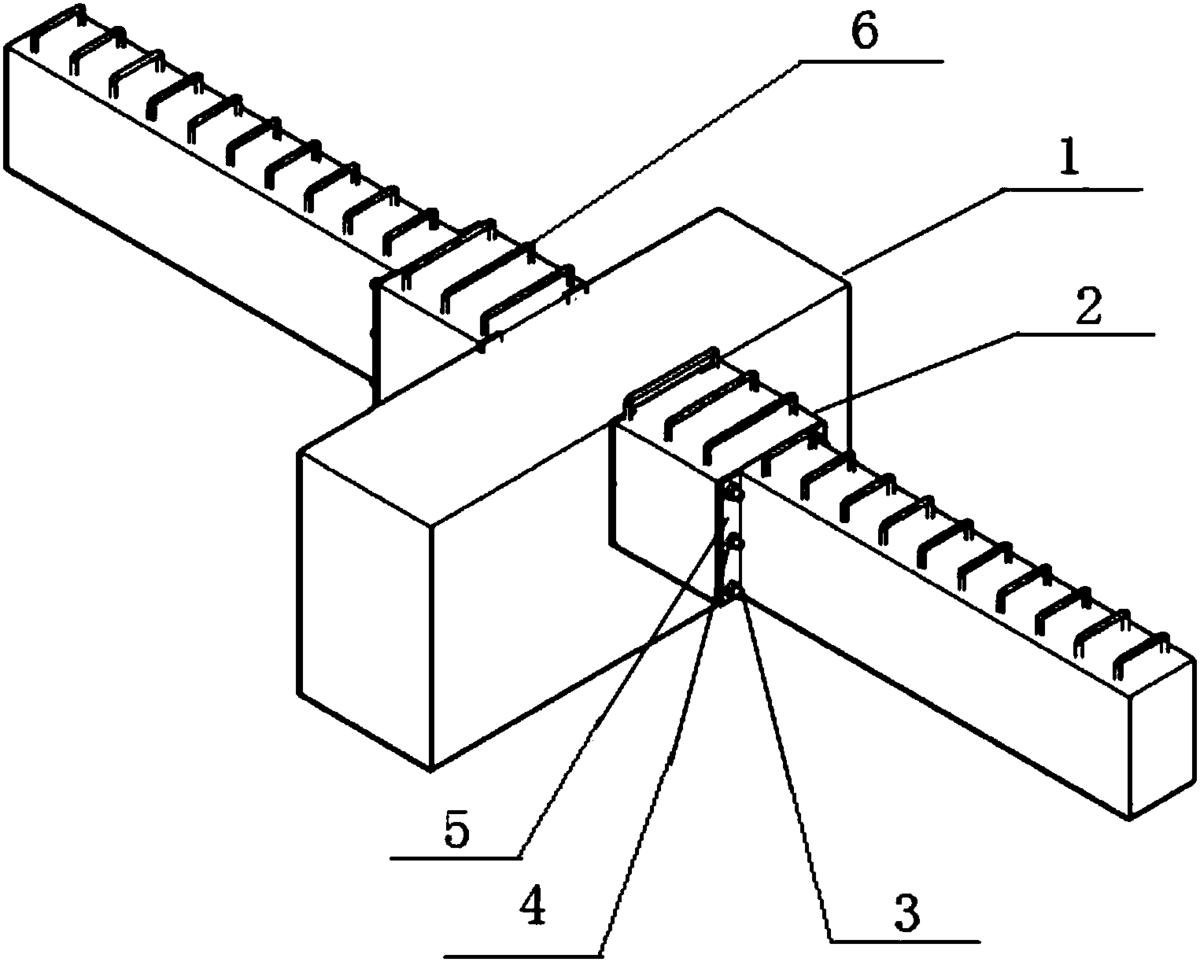

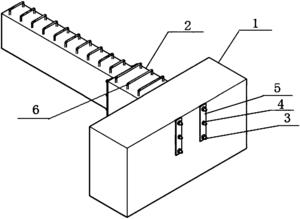

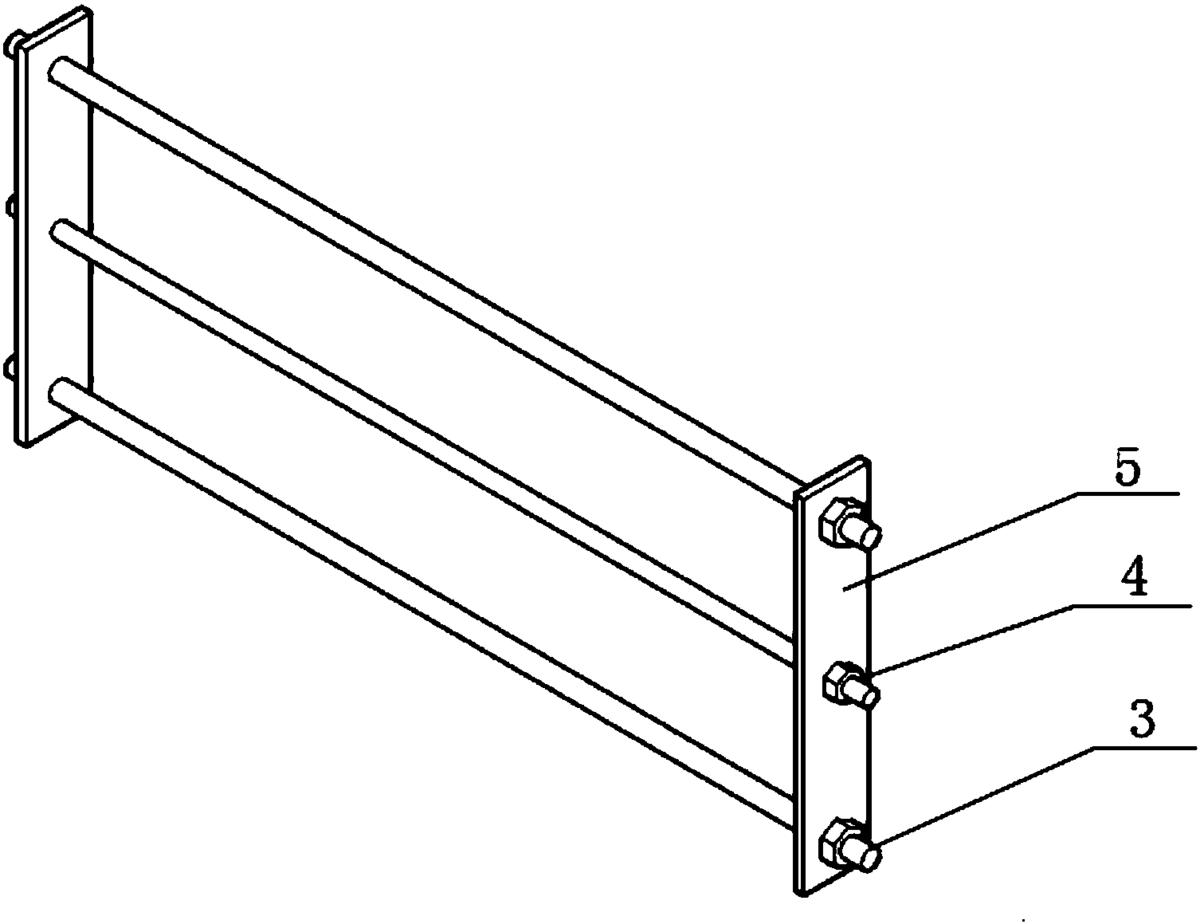

图1是本发明整体结构示意图,图2是本发明整体结构示意图,图3是本发明中两个 次梁的加宽区段2分别设置在主梁1上的结构示意图,图4是本发明预应力长杆螺栓3的两端 通过高强螺母4锚固在锚板5上的结构示意图。

具体实施方式

具体实施方式一:结合图1-图4说明本实施方式,本实施方式所述装配式主梁在次 梁加宽区贯穿长杆螺栓连接节点,它包括主梁1、次梁端部局部加宽区2、多个锚板5、多个预 应力长杆螺栓3和多个高强螺母4,次梁端部局部加宽区2的上端面加工有多个加宽的箍筋 6,锚板5上加工有多个通孔,多个预应力长杆螺栓3水平插装在主梁1上,次梁端部局部加宽 区2与次梁连接处端部的两侧分别竖直设有两个锚板5,主梁1上与安装有次梁端部局部加 宽区2相对的主梁1侧面上设有两个锚板5,每个预应力长杆螺栓3的一端穿过次梁端部局部 加宽区2并设置在锚板5上,每个预应力长杆螺栓3的另一端设置在主梁1的锚板5上,每个预 应力长杆螺栓3的每端分别通过高强螺母4锚固在锚板5上。

本实施方式中将预应力长杆螺栓3从后部贯穿次梁端部局部加宽区2和主梁1,然 后对预应力长杆螺栓3进行张拉,预应力的大小根据节点处抗拉承载力、抗剪承载力及对裂 缝的控制要求来确定。
