【中国发明,中国发明授权】一种新型超高分子量聚乙烯编织消防水带及其制造方法
有权-审定授权 中国
- 申请号：
- CN201610004369.9
- 专利权人：
- 江苏工程职业技术学院
- 授权公告日/公开日：
- 2017.11.17
- 专利有效期：
- 2016.01.06-2036.01.06
- 技术分类：
- D06:织物等的处理；洗涤；其他类不包括的柔性材料
- 转化方式：
- 转让
- 价值度指数：
-
- 58.0分
- 价格：
- 面议
发布人
张炜栋
联系人张炜栋
-
- 13515207119
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201610004369.9
- 申请日
- 20160106
- 公开/公告号
- CN105463856A
- 公开/公告日
- 20160406
- 申请/专利权人
- [江苏工程职业技术学院]
- 发明/设计人
- [黄旭, 张炜栋, 蔡永东]
- 主分类号
- D06M15/576
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 江苏(32)
- 颁证日
- G06T1/00
- 代理人
- [徐激波]

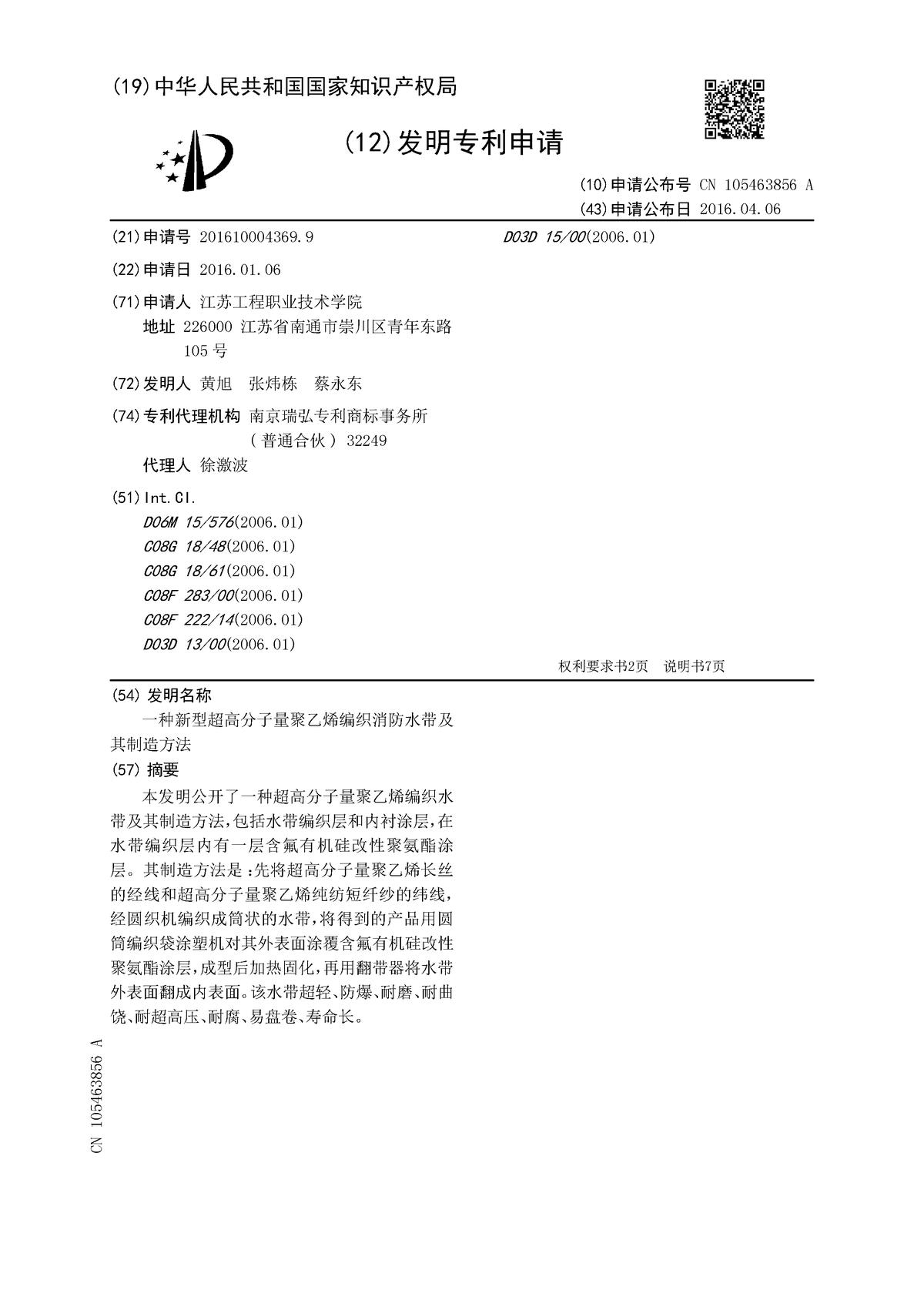

摘要
本发明公开了一种超高分子量聚乙烯编织水带及其制造方法，包括水带编织层和内衬涂层，在水带编织层内有一层含氟有机硅改性聚氨酯涂层。其制造方法是：先将超高分子量聚乙烯长丝的经线和超高分子量聚乙烯纯纺短纤纱的纬线，经圆织机编织成筒状的水带，将得到的产品用圆筒编织袋涂塑机对其外表面涂覆含氟有机硅改性聚氨酯涂层，成型后加热固化，再用翻带器将水带外表面翻成内表面。该水带超轻、防爆、耐磨、耐曲饶、耐超高压、耐腐、易盘卷、寿命长。
法律状态
| 法律状态公告日 | 20200821 |
| 法律状态 | 专利申请权、专利权的转移 |
| 法律状态信息 | 专利权的转移 IPC(主分类):D06M 15/576 专利号:ZL2016100043699 登记生效日:20200803 变更事项:专利权人 变更前权利人:江苏工程职业技术学院 变更后权利人:浙江民安消防设备有限公司 变更事项:地址 变更前权利人:226000 江苏省南通市崇川区青年东路105号 变更后权利人:322000 浙江省金华市义乌市稠江街道杨村路293-297号 |
| 法律状态公告日 | 20171117 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
| 法律状态公告日 | 20160504 |
| 法律状态 | 实质审查的生效 |
| 法律状态信息 | 实质审查的生效 IPC(主分类):D06M 15/576 申请日:20160106 |
| 法律状态公告日 | 20160406 |
| 法律状态 | 公开 |
| 法律状态信息 | 公开 |
| 事务数据公告日 | 20200821 |
| 事务数据类型 | 专利申请权、专利权的转移 |
| 转让详情 | 专利权的转移 IPC(主分类):D06M 15/576 专利号:ZL2016100043699 登记生效日:20200803 变更事项:专利权人 变更前权利人:江苏工程职业技术学院 变更后权利人:浙江民安消防设备有限公司 变更事项:地址 变更前权利人:226000 江苏省南通市崇川区青年东路105号 变更后权利人:322000 浙江省金华市义乌市稠江街道杨村路293-297号 |
权利要求
权利要求数量（7）
独立权利要求数量（2）
1.一种超高分子量聚乙烯编织水带，其特征在于：所述超高分子量聚乙烯 编织水带包括水带编织层和内衬涂层，所述水带编织层内有内衬涂层，所述水 带编织层采用超高分子量聚乙烯长丝的经线和超高分子量聚乙烯纯纺短纤纱的 纬线编织而成，具体步骤为：先将超高分子量聚乙烯长丝的经线和超高分子量 聚乙烯纯纺短纤纱的纬线，经圆织机编织成筒状的水带，将得到的产品用圆筒 编织袋涂塑机对其外表面涂覆含氟有机硅改性聚氨酯涂层，成型后加热固化， 再用翻带器将水带外表面翻成内表面。
2.根据权利要求1所述的超高分子量聚乙烯编织水带，其特征在于：所述 水带编织层的内衬涂层为含氟有机硅改性聚氨酯涂层。
5.根据权利要求2或3所述的超高分子量聚乙烯编织水带，其特征在于： 所述含氟有机硅改性聚氨酯涂层反应原料为聚四氢呋喃二醇、有机硅原料为端 羟基含氟聚酯聚硅氧烷。
6.根据权利要求5所述的超高分子量聚乙烯编织水带，其特征在于：所述 含氟有机硅改性聚氨酯涂层中交联剂为1，4-丁二醇二丙烯酸酯。
3.根据权利要求1所述的超高分子量聚乙烯编织水带，其特征在于：所述 水带编织层内的内衬涂层为含氟有机硅改性聚氨酯涂层。
4.根据权利要求1所述的超高分子量聚乙烯编织水带，其特征在于：所述 新型材料水带编织层采用2/2断斜纹组织结构机织斜纹编织。
7.一种根据权利要求1所述的超高分子量聚乙烯编织水带的制造方法，其 特征在于：包括如下步骤：
(1)制备含氟有机硅改性聚氨酯聚合物：
将聚四氢呋喃二醇与端羟基含氟聚酯聚硅氧烷按4∶1的重量比例投入转速 为600转/分钟的搅拌釜中，同时加入体积比为1∶1的乙酸乙酯与丙酮的混合溶 剂，在温度为60℃时搅拌反应30分钟，加入所述聚四氢呋喃二醇重量的5-10 ％的六亚甲基二异氰酸酯，滴加上述所投物料总重量的0.5-0.7％的二月桂酸二 丁基锡催化剂，平衡化反应90分钟，得含氟有机硅改性聚氨酯预聚体；
向上述盛有含氟有机硅改性聚氨酯预聚体反应釜中滴加事先溶解在体积比 为1∶1的乙酸乙酯与丙酮的混合溶剂中的1，4-丁二醇二丙烯酸酯，所投1，4- 丁二醇二丙烯酸酯重量为含氟有机硅改性聚氨酯预聚体重量的10-15％，在70℃ 搅拌120分钟得有含氟有机硅改性聚氨酯聚合物；
(2)制备水带编织层：
所述水带编织层采用超高分子量聚乙烯长丝的经线和超高分子量聚乙烯纯 纺短纤纱的纬线编织而成，经圆织机编织成筒状的水带，具体操作如下：经、 纬线均经过络筒、并线、加捻、湿蒸处理，络筒车速650-700m/min，张力刻度 4-6；经线和纬线一般合股股数为经线8-10股，纬线6-8股；股纱捻度一般为 经线180-200捻/m，纬线140-160捻/m；线湿蒸温度70-80℃，时间20-30min； 其中，2/2断斜纹组织，竖向条纹代表织物经线，为超高分子量聚乙烯长丝并捻 纱；横向条纹代表织物纬线，为超高分子量聚乙烯短纤并捻纱；黑色方框代表 经线与纬线交织点，且经线浮在纬线上面；
(3)涂覆含氟有机硅改性聚氨酯聚合物：
将得到水带编织层用圆筒编织袋涂塑机对其外表面涂覆含氟有机硅改性聚 氨酯聚合物，90℃烘燥15分钟，得到水带编织材料内衬涂层；再用翻带器将水 带外表面翻成内表面，制成超高分子量聚乙烯编织水带。
1.一种超高分子量聚乙烯编织水带，其特征在于：所述超高分子量聚乙烯编织水带包括水带编织层和内衬涂层，所述水带编织层内有内衬涂层，所述水带编织层采用超高分子量聚乙烯长丝的经线和超高分子量聚乙烯纯纺短纤纱的纬线编织而成，具体步骤为：先将超高分子量聚乙烯长丝的经线和超高分子量聚乙烯纯纺短纤纱的纬线，经圆织机编织成筒状的水带，将得到的产品用圆筒编织袋涂塑机对其外表面涂覆含氟有机硅改性聚氨酯涂层，成型后加热固化，再用翻带器将水带外表面翻成内表面。
2.根据权利要求1所述的超高分子量聚乙烯编织水带，其特征在于：所述水带编织层的内衬涂层为含氟有机硅改性聚氨酯涂层。
3.根据权利要求1所述的超高分子量聚乙烯编织水带，其特征在于：所述水带编织层内的内衬涂层为含氟有机硅改性聚氨酯涂层。
4.根据权利要求1所述的超高分子量聚乙烯编织水带，其特征在于：所述新型材料水带编织层采用2/2断斜纹组织结构机织斜纹编织。
5.根据权利要求2或3所述的超高分子量聚乙烯编织水带，其特征在于：所述含氟有机硅改性聚氨酯涂层反应原料为聚四氢呋喃二醇、有机硅原料为端羟基含氟聚酯聚硅氧烷。
6.根据权利要求5所述的超高分子量聚乙烯编织水带，其特征在于：所述含氟有机硅改性聚氨酯涂层中交联剂为1，4-丁二醇二丙烯酸酯。
7.一种根据权利要求1所述的超高分子量聚乙烯编织水带的制造方法，其特征在于：包括如下步骤：
(1)制备含氟有机硅改性聚氨酯聚合物：
将聚四氢呋喃二醇与端羟基含氟聚酯聚硅氧烷按4∶1的重量比例投入转速为600转/分钟的搅拌釜中，同时加入体积比为1∶1的乙酸乙酯与丙酮的混合溶 剂，在温度为60℃时搅拌反应30分钟，加入所述聚四氢呋喃二醇重量的5-10％的六亚甲基二异氰酸酯，滴加上述所投物料总重量的0.5-0.7％的二月桂酸二丁基锡催化剂，平衡化反应90分钟，得含氟有机硅改性聚氨酯预聚体；
向上述盛有含氟有机硅改性聚氨酯预聚体反应釜中滴加事先溶解在体积比为1∶1的乙酸乙酯与丙酮的混合溶剂中的1，4-丁二醇二丙烯酸酯，所投1，4-丁二醇二丙烯酸酯重量为含氟有机硅改性聚氨酯预聚体重量的10-15％，在70℃搅拌120分钟得有含氟有机硅改性聚氨酯聚合物；
(2)制备水带编织层：
所述水带编织层采用超高分子量聚乙烯长丝的经线和超高分子量聚乙烯纯纺短纤纱的纬线编织而成，经圆织机编织成筒状的水带，具体操作如下：经、纬线均经过络筒、并线、加捻、湿蒸处理，络筒车速650-700m/min，张力刻度4-6；经线和纬线一般合股股数为经线8-10股，纬线6-8股；股纱捻度一般为经线180-200捻/m，纬线140-160捻/m；线湿蒸温度70-80℃，时间20-30min；其中，2/2断斜纹组织，竖向条纹代表织物经线，为超高分子量聚乙烯长丝并捻纱；横向条纹代表织物纬线，为超高分子量聚乙烯短纤并捻纱；黑色方框代表经线与纬线交织点，且经线浮在纬线上面；
(3)涂覆含氟有机硅改性聚氨酯聚合物：
将得到水带编织层用圆筒编织袋涂塑机对其外表面涂覆含氟有机硅改性聚氨酯聚合物，90℃烘燥15分钟，得到水带编织材料内衬涂层；再用翻带器将水带外表面翻成内表面，制成超高分子量聚乙烯编织水带。
说明书
本发明属于一种高分子材料应用领域，涉及一种新型超高分子量聚乙烯编织消防水带及其制造方法。
近来年，我国城市大型化、住宅高层化是一个总的发展趋势。高层建筑物越来越多，越来越高，因而对消防水带的要求也越来越苛刻。原有消防用输送水的水带，强度较低，在使用过程中易出现破损，单位长度重量较重，工作压力较低，不能加以高压水源，不能满足高层楼宇救火的要求。
超高分子量聚乙烯纤维具有高强力、耐腐蚀、重量轻、耐磨等特点，是目前比强度最高的商业化高性能纤维，因此，研发具有超轻、防爆、耐磨、耐曲饶、耐超高压、耐腐、易盘卷、寿命长超高分子量聚乙烯编织水带是市场的需求。
发明目的：本发明的目的是针对现有水带强度低、重量大、工作压力低、寿命短等等技术的上述不足，提供一种具有超轻、防爆、耐磨、耐曲饶、耐超高压、耐腐、易盘卷、寿命长超高分子量聚乙烯编织水带。
为解决上述问题，本发明的技术方案是：一种超高分子量聚乙烯编织水带，所述超高分子量聚乙烯编织水带包括水带编织层和内衬涂层，所述水带编织层采用超高分子量聚乙烯长丝的经线和超高分子量聚乙烯纯纺短纤纱的纬线编织而成，具体为：先将超高分子量聚乙烯长丝的经线和超高分子量聚乙烯纯纺短纤纱的纬线，经圆织机编织成筒状的水带，将得到的产品用圆筒编织袋涂塑机 对其外表面涂覆含氟有机硅改性聚氨酯涂层，成型后加热固化，再用翻带器将水带外表面翻成内表面。
作为优化：所述水带编织层的内衬涂层为含氟有机硅改性聚氨酯涂层。
作为优化：所述内衬涂层为含氟有机硅改性聚氨酯涂层。
作为优化：所述新型材料水带编织层采用2/2断斜纹组织结构机织斜纹编织。
作为优化：所述含氟有机硅改性聚氨酯涂层反应原料为聚四氢呋喃二醇、有机硅原料为端羟基含氟聚酯聚硅氧烷。
作为优化：所述含氟有机硅改性聚氨酯涂层中交联剂为1，4-丁二醇二丙烯酸酯。
一种所述的超高分子量聚乙烯编织水带的制造方法，包括如下步骤：
(1)制备含氟有机硅改性聚氨酯聚合物：
将聚四氢呋喃二醇与端羟基含氟聚酯聚硅氧烷按4∶1的重量比例投入转速为600转/分钟的搅拌釜中，同时加入体积比为1∶1的乙酸乙酯与丙酮的混合溶剂，在温度为60℃时搅拌反应30分钟，加入所述聚四氢呋喃二醇重量的5-10％的六亚甲基二异氰酸酯，滴加上述所投物料总重量的0.5-0.7％的二月桂酸二丁基锡催化剂，平衡化反应90分钟，得含氟有机硅改性聚氨酯预聚体；
向上述盛有含氟有机硅改性聚氨酯预聚体反应釜中滴加事先溶解在体积比为1∶1的乙酸乙酯与丙酮的混合溶剂中的1，4-丁二醇二丙烯酸酯，所投1，4-丁二醇二丙烯酸酯重量为含氟有机硅改性聚氨酯预聚体重量的10-15％，在70℃搅拌120分钟得有含氟有机硅改性聚氨酯聚合物；
(2)制备水带编织层：
所述水带编织层采用超高分子量聚乙烯长丝的经线和超高分子量聚乙烯纯 纺短纤纱的纬线编织而成，经圆织机编织成筒状的水带，具体操作如下：经、纬线均经过络筒、并线、加捻、湿蒸处理，络筒车速650-700m/min，张力刻度4-6；经线和纬线一般合股股数为经线8-10股，纬线6-8股；股纱捻度一般为经线180-200捻/m，纬线140-160捻/m；线湿蒸温度70-80℃，时间20-30min；其中，2/2断斜纹组织，竖向条纹代表织物经线，为超高分子量聚乙烯长丝并捻纱；横向条纹代表织物纬线，为超高分子量聚乙烯短纤并捻纱；黑色方框代表经线与纬线交织点，且经线浮在纬线上面；
(3)涂覆含氟有机硅改性聚氨酯聚合物：
将得到水带编织层用圆筒编织袋涂塑机对其外表面涂覆含氟有机硅改性聚氨酯聚合物，90℃烘燥15分钟，得到水带编织材料内衬涂层；再用翻带器将水带外表面翻成内表面，制成超高分子量聚乙烯编织水带。其中，涂层设备烘燥温度控制要稳定合理，温度低，固化慢，涂层发粘；温度高，涂层硬度高，不光滑。
有益效果：本发明的具体优势如下：
1、本发明中，超高分子量聚乙烯纤维作为消防水带骨架材料具有超轻、耐磨、耐超高压、耐腐、寿命长的特点，纬线采用超高分子量聚乙烯短纤纯纺纱由于具有长丝不具备的毛羽短纤，所以具有比长丝更优异的与涂层的粘结性，2/2断斜纹组织进一步强化超高分子量聚乙烯纤维的低伸长、低变形、抗冲击和抗撕裂性能特点。使用本发明提供的含氟有机硅改性聚氨酯内衬涂层具有超轻，耐高压，涂层与编织层附着强度高，耐老化，使用寿命长的特点。
2、本发明中，聚四氢呋喃二醇与端羟基含氟聚酯聚硅氧烷按4∶1的重量比例投放、改性树脂的各项性能较优异，附着力达到1级、机械性能较好，乳液的耐冻性和流平性较好，乳液的粒径大，成膜的憎水性增加。
3、本发明中，体积比为1∶1乙酸乙酯和丙酮做混合溶剂，反应体系均一透明，含氟有机硅改性聚氨酯聚合物粘度适中，储存过程稳定，不泛黄，不分层，无沉淀。
4、本发明中，二月桂酸二丁基锡催化剂催化剂用量在小于0.5％时，反应时间过长；催化剂用量在大于0.7％时反应速率过快，容易引发副反应，反应较为剧烈，反应产物易出现少量絮状或粒状沉淀，产生超高分子量的聚合物；催化剂用量在0.5％-0.7％之间时，反应过程均一、稳定，所得产品储存稳定性较佳，含氟有机硅改性聚氨酯预聚体耐化学药品，耐候性强难以被紫外线所破坏，拒水拒油性好水分子难以对胶膜表面进行润湿，从而具有超输水性能。
5、本发明中，聚氨酯具有优异的柔韧性、耐磨性、粘结性，有机氟具有优异的疏水疏油性、耐候性等，所以在水性聚氨酯表面引入含氟链段，不仅可以提高了胶膜表面的疏水性，还可以使得胶膜耐水性能、耐沾污性能以及耐候性得到大大的提高，而且由于聚氨酯本身具有的许多优异性能，使得胶膜还具有高耐磨性、高粘结性、优异的柔韧性等。同时在分子链段上引入1，4-丁二醇二丙烯酸酯交联体系，提高了乳胶膜的力学性能以及硬度等性能。
6、本发明中，由于超高分子量纱线高强耐磨的特性可以高车速络筒车速650-700m/min，张力刻度4-6同时提高单纱容量，剔除瑕疵后有利于提高后续加工的品质和效率。纱线合股纱线加捻后，纱线内部排布紧密整齐，进一步提高强度，线湿蒸温度70-80℃，时间20-30min，进一步处理纱线中的静电，降低纱线刚性，有利于经圆织机编织。
下面结合具体实施例对本发明进行详细阐述。
一种超高分子量聚乙烯编织水带，所述超高分子量聚乙烯编织水带包括水 带编织层和内衬涂层，所述水带编织层采用超高分子量聚乙烯长丝的经线和超高分子量聚乙烯纯纺短纤纱的纬线编织而成，具体为：先将超高分子量聚乙烯长丝的经线和超高分子量聚乙烯纯纺短纤纱的纬线，经圆织机编织成筒状的水带，将得到的产品用圆筒编织袋涂塑机对其外表面涂覆含氟有机硅改性聚氨酯涂层，成型后加热固化，再用翻带器将水带外表面翻成内表面。所述水带编织层的内衬涂层为含氟有机硅改性聚氨酯涂层。所述内衬涂层为含氟有机硅改性聚氨酯涂层。所述新型材料水带编织层采用2/2断斜纹组织结构机织斜纹编织。所述含氟有机硅改性聚氨酯涂层反应原料为聚四氢呋喃二醇、有机硅原料为端羟基含氟聚酯聚硅氧烷。所述含氟有机硅改性聚氨酯涂层中交联剂为1，4-丁二醇二丙烯酸酯。
超高分子量聚乙烯纤维作为消防水带骨架材料具有超轻、耐磨、耐超高压、耐腐、寿命长的特点，纬线采用超高分子量聚乙烯短纤纯纺纱由于具有长丝不具备的毛羽短纤，所以具有比长丝更优异的与涂层的粘结性，2/2断斜纹组织进一步强化超高分子量聚乙烯纤维的低伸长、低变形、抗冲击和抗撕裂性能特点。使用本发明提供的含氟有机硅改性聚氨酯内衬涂层具有超轻，耐高压，涂层与编织层附着强度高，耐老化，使用寿命长的特点。
具体实施例一：
所述的超高分子量聚乙烯编织水带的制造方法，包括如下步骤：
(1)制备含氟有机硅改性聚氨酯聚合物：
将聚四氢呋喃二醇与端羟基含氟聚酯聚硅氧烷按4∶1的重量比例投入转速为600转/分钟的搅拌釜中，同时加入体积比为1∶1的乙酸乙酯与丙酮的混合溶剂，在温度为60℃时搅拌反应30分钟，加入所述聚四氢呋喃二醇重量的5％的六亚甲基二异氰酸酯，滴加上述所投物料总重量的0.5％的二月桂酸二丁基锡催 化剂，平衡化反应90分钟，得含氟有机硅改性聚氨酯预聚体；
向上述盛有含氟有机硅改性聚氨酯预聚体反应釜中滴加事先溶解在体积比为1∶1的乙酸乙酯与丙酮的混合溶剂中的1，4-丁二醇二丙烯酸酯，所投1，4-丁二醇二丙烯酸酯重量为含氟有机硅改性聚氨酯预聚体重量的10％，在70℃搅拌120分钟得有含氟有机硅改性聚氨酯聚合物。
所述聚四氢呋喃二醇与端羟基含氟聚酯聚硅氧烷按4∶1的重量比例投放、改性树脂的各项性能较优异，附着力达到1级、机械性能较好，乳液的耐冻性和流平性较好，乳液的粒径大，成膜的憎水性增加。
所述体积比为1∶1乙酸乙酯和丙酮做混合溶剂，反应体系均一透明，含氟有机硅改性聚氨酯聚合物粘度适中，储存过程稳定，不泛黄，不分层，无沉淀。
所述二月桂酸二丁基锡催化剂催化剂用量在小于0.5％时，反应时间过长；催化剂用量在大于0.7％时反应速率过快，容易引发副反应，反应较为剧烈，反应产物易出现少量絮状或粒状沉淀，产生超高分子量的聚合物；催化剂用量在0.5％-0.7％之间时，反应过程均一、稳定，所得产品储存稳定性较佳，含氟有机硅改性聚氨酯预聚体耐化学药品，耐候性强难以被紫外线所破坏，拒水拒油性好水分子难以对胶膜表面进行润湿，从而具有超输水性能。
所述聚氨酯具有优异的柔韧性、耐磨性、粘结性，有机氟具有优异的疏水疏油性、耐候性等，所以在水性聚氨酯表面引入含氟链段，不仅可以提高了胶膜表面的疏水性，还可以使得胶膜耐水性能、耐沾污性能以及耐候性得到大大的提高，而且由于聚氨酯本身具有的许多优异性能，使得胶膜还具有高耐磨性、高粘结性、优异的柔韧性等。同时在分子链段上引入1，4-丁二醇二丙烯酸酯交联体系，提高了乳胶膜的力学性能以及硬度等性能。
(2)制备水带编织层：
所述水带编织层采用超高分子量聚乙烯长丝的经线和超高分子量聚乙烯纯纺短纤纱的纬线编织而成，经圆织机编织成筒状的水带，具体操作如下：经、纬线均经过络筒、并线、加捻、湿蒸处理，络筒车速650m/min，张力刻度4；经线和纬线一般合股股数为经线8股，纬线6股；股纱捻度一般为经线180捻/m，纬线140捻/m；线湿蒸温度70℃，时间20min；其中，2/2断斜纹组织，竖向条纹代表织物经线，为超高分子量聚乙烯长丝并捻纱；横向条纹代表织物纬线，为超高分子量聚乙烯短纤并捻纱；黑色方框代表经线与纬线交织点，且经线浮在纬线上面。
由于超高分子量纱线高强耐磨的特性可以高车速络筒，同时提高单纱容量，剔除瑕疵后有利于提高后续加工的品质和效率。纱线合股纱线加捻后，纱线内部排布紧密整齐，进一步提高强度，通过线湿蒸进一步处理纱线中的静电，降低纱线刚性，有利于经圆织机编织。
(3)涂覆含氟有机硅改性聚氨酯聚合物：
将得到水带编织层用圆筒编织袋涂塑机对其外表面涂覆含氟有机硅改性聚氨酯聚合物，90℃烘燥15分钟，得到水带编织材料内衬涂层；再用翻带器将水带外表面翻成内表面，制成超高分子量聚乙烯编织水带。
具体实施例二：
所述的超高分子量聚乙烯编织水带的制造方法，包括如下步骤：
(1)制备含氟有机硅改性聚氨酯聚合物：
将聚四氢呋喃二醇与端羟基含氟聚酯聚硅氧烷按4∶1的重量比例投入转速为600转/分钟的搅拌釜中，同时加入体积比为1∶1的乙酸乙酯与丙酮的混合溶剂，在温度为60℃时搅拌反应30分钟，加入所述聚四氢呋喃二醇重量的10％的六亚甲基二异氰酸酯，滴加上述所投物料总重量的0.7％的二月桂酸二丁基锡 催化剂，平衡化反应90分钟，得含氟有机硅改性聚氨酯预聚体；
向上述盛有含氟有机硅改性聚氨酯预聚体反应釜中滴加事先溶解在体积比为1∶1的乙酸乙酯与丙酮的混合溶剂中的1，4-丁二醇二丙烯酸酯，所投1，4-丁二醇二丙烯酸酯重量为含氟有机硅改性聚氨酯预聚体重量的15％，在70℃搅拌120分钟得有含氟有机硅改性聚氨酯聚合物。
所述聚四氢呋喃二醇与端羟基含氟聚酯聚硅氧烷按4∶1的重量比例投放、改性树脂的各项性能较优异，附着力达到1级、机械性能较好，乳液的耐冻性和流平性较好，乳液的粒径大，成膜的憎水性增加。
所述体积比为1∶1乙酸乙酯和丙酮做混合溶剂，反应体系均一透明，含氟有机硅改性聚氨酯聚合物粘度适中，储存过程稳定，不泛黄，不分层，无沉淀。
所述二月桂酸二丁基锡催化剂催化剂用量在小于0.5％时，反应时间过长；催化剂用量在大于0.7％时反应速率过快，容易引发副反应，反应较为剧烈，反应产物易出现少量絮状或粒状沉淀，产生超高分子量的聚合物；催化剂用量在0.5％-0.7％之间时，反应过程均一、稳定，所得产品储存稳定性较佳，含氟有机硅改性聚氨酯预聚体耐化学药品，耐候性强难以被紫外线所破坏，拒水拒油性好水分子难以对胶膜表面进行润湿，从而具有超输水性能。
所述聚氨酯具有优异的柔韧性、耐磨性、粘结性，有机氟具有优异的疏水疏油性、耐候性等，所以在水性聚氨酯表面引入含氟链段，不仅可以提高了胶膜表面的疏水性，还可以使得胶膜耐水性能、耐沾污性能以及耐候性得到大大的提高，而且由于聚氨酯本身具有的许多优异性能，使得胶膜还具有高耐磨性、高粘结性、优异的柔韧性等。同时在分子链段上引入1，4-丁二醇二丙烯酸酯交联体系，提高了乳胶膜的力学性能以及硬度等性能。
(2)制备水带编织层：
所述水带编织层采用超高分子量聚乙烯长丝的经线和超高分子量聚乙烯纯纺短纤纱的纬线编织而成，经圆织机编织成筒状的水带，具体操作如下：经、纬线均经过络筒、并线、加捻、湿蒸处理，络筒车速700m/min，张力刻度6；经线和纬线一般合股股数为经线10股，纬线8股；股纱捻度一般为经线200捻/m，纬线160捻/m；线湿蒸温度80℃，时间30min；其中，2/2断斜纹组织，竖向条纹代表织物经线，为超高分子量聚乙烯长丝并捻纱；横向条纹代表织物纬线，为超高分子量聚乙烯短纤并捻纱；黑色方框代表经线与纬线交织点，且经线浮在纬线上面。
由于超高分子量纱线高强耐磨的特性可以高车速络筒，同时提高单纱容量，剔除瑕疵后有利于提高后续加工的品质和效率。纱线合股纱线加捻后，纱线内部排布紧密整齐，进一步提高强度，通过线湿蒸进一步处理纱线中的静电，降低纱线刚性，有利于经圆织机编织。
(3)涂覆含氟有机硅改性聚氨酯聚合物：
将得到水带编织层用圆筒编织袋涂塑机对其外表面涂覆含氟有机硅改性聚氨酯聚合物，90℃烘燥15分钟，得到水带编织材料内衬涂层；再用翻带器将水带外表面翻成内表面，制成超高分子量聚乙烯编织水带。
具体实施例三：
所述的超高分子量聚乙烯编织水带的制造方法，包括如下步骤：
(1)制备含氟有机硅改性聚氨酯聚合物：
将聚四氢呋喃二醇与端羟基含氟聚酯聚硅氧烷按4∶1的重量比例投入转速为600转/分钟的搅拌釜中，同时加入体积比为1∶1的乙酸乙酯与丙酮的混合溶剂，在温度为60℃时搅拌反应30分钟，加入所述聚四氢呋喃二醇重量的8％的六亚甲基二异氰酸酯，滴加上述所投物料总重量的0.6％的二月桂酸二丁基锡催 化剂，平衡化反应90分钟，得含氟有机硅改性聚氨酯预聚体；
向上述盛有含氟有机硅改性聚氨酯预聚体反应釜中滴加事先溶解在体积比为1∶1的乙酸乙酯与丙酮的混合溶剂中的1，4-丁二醇二丙烯酸酯，所投1，4-丁二醇二丙烯酸酯重量为含氟有机硅改性聚氨酯预聚体重量的12％，在70℃搅拌120分钟得有含氟有机硅改性聚氨酯聚合物。
所述聚四氢呋喃二醇与端羟基含氟聚酯聚硅氧烷按4∶1的重量比例投放、改性树脂的各项性能较优异，附着力达到1级、机械性能较好，乳液的耐冻性和流平性较好，乳液的粒径大，成膜的憎水性增加。
所述体积比为1∶1乙酸乙酯和丙酮做混合溶剂，反应体系均一透明，含氟有机硅改性聚氨酯聚合物粘度适中，储存过程稳定，不泛黄，不分层，无沉淀。
所述二月桂酸二丁基锡催化剂催化剂用量在小于0.5％时，反应时间过长；催化剂用量在大于0.7％时反应速率过快，容易引发副反应，反应较为剧烈，反应产物易出现少量絮状或粒状沉淀，产生超高分子量的聚合物；催化剂用量在0.5％-0.7％之间时，反应过程均一、稳定，所得产品储存稳定性较佳，含氟有机硅改性聚氨酯预聚体耐化学药品，耐候性强难以被紫外线所破坏，拒水拒油性好水分子难以对胶膜表面进行润湿，从而具有超输水性能。
所述聚氨酯具有优异的柔韧性、耐磨性、粘结性，有机氟具有优异的疏水疏油性、耐候性等，所以在水性聚氨酯表面引入含氟链段，不仅可以提高了胶膜表面的疏水性，还可以使得胶膜耐水性能、耐沾污性能以及耐候性得到大大的提高，而且由于聚氨酯本身具有的许多优异性能，使得胶膜还具有高耐磨性、高粘结性、优异的柔韧性等。同时在分子链段上引入1，4-丁二醇二丙烯酸酯交联体系，提高了乳胶膜的力学性能以及硬度等性能。
(2)制备水带编织层：
所述水带编织层采用超高分子量聚乙烯长丝的经线和超高分子量聚乙烯纯纺短纤纱的纬线编织而成，经圆织机编织成筒状的水带，具体操作如下：经、纬线均经过络筒、并线、加捻、湿蒸处理，络筒车速680m/min，张力刻度5；经线和纬线一般合股股数为经线9股，纬线7股；股纱捻度一般为经线190捻/m，纬线150捻/m；线湿蒸温度76℃，时间24min；其中，2/2断斜纹组织，竖向条纹代表织物经线，为超高分子量聚乙烯长丝并捻纱；横向条纹代表织物纬线，为超高分子量聚乙烯短纤并捻纱；黑色方框代表经线与纬线交织点，且经线浮在纬线上面。
由于超高分子量纱线高强耐磨的特性可以高车速络筒，同时提高单纱容量，剔除瑕疵后有利于提高后续加工的品质和效率。纱线合股纱线加捻后，纱线内部排布紧密整齐，进一步提高强度，通过线湿蒸进一步处理纱线中的静电，降低纱线刚性，有利于经圆织机编织。
(3)涂覆含氟有机硅改性聚氨酯聚合物：
将得到水带编织层用圆筒编织袋涂塑机对其外表面涂覆含氟有机硅改性聚氨酯聚合物，90℃烘燥15分钟，得到水带编织材料内衬涂层；再用翻带器将水带外表面翻成内表面，制成超高分子量聚乙烯编织水带。
本发明不局限于上述最佳实施方式，任何人在本发明的启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是具有与本申请相同或相近似的技术方案，均落在本发明的保护范围之内。
价值度评估
技术价值
经济价值
法律价值
0 0 058.0分
0 50 75 100专利价值度是通过科学的评估模
型对专利价值进行量化的结果，
基于专利大数据针对专利总体特
征指标利用计算机自动化技术对
待评估专利进行高效、智能化的
分析，从技术、经济和法律价值
三个层面构建专利价值评估体
系，可以有效提升专利价值评估
的质量和效率。
总评：58.0分
该专利价值中等 （仅供参考）
本专利文献中包含【3 个实施例】、【7 个技术分类】，从一定程度上而言上述指标的数值越大可以反映出所述专利的技术保护及应用范围越广。 【专利权的维持时间9 年】专利权的维持时间越长，其价值对于权利人而言越高。 尤其重要是，该专利 【权利转移1 次】、 都从侧面反应出该专利的技术、经济和法律价值。
技术价值 30.0
该指标主要从专利申请的著录信息、法律事件等内容中挖掘其技术价值，专利类型、独立权利要求数量、无效请求次数等内容均可反映出专利的技术性价值。 技术创新是专利申请的核心，若您需要进行技术借鉴或寻找可合作的项目，推荐您重点关注该指标。
部分指标包括：
授权周期（发明）
22 个月独立权利要求数量
1 个从属权利要求数量
0 个说明书页数
7 页实施例个数
3 个发明人数量
3 个被引用次数
0 次引用文献数量
0 个优先权个数
0 个技术分类数量
7 个无效请求次数
0 个分案子案个数
0 个同族专利数
0 个专利获奖情况
无保密专利的解密
否经济价值 9.0
该指标主要指示了专利技术在商品化、产业化及市场化过程中可能带来的预期利益。 专利技术只有转化成生产力才能体现其经济价值，专利技术的许可、转让、质押次数等指标均是其经济价值的表征。 因此，若您希望找到行业内的运用广泛的热点专利技术及侵权诉讼中的涉案专利，推荐您重点关注该指标。
部分指标包括：
申请人数量
1申请人类型
院校许可备案
0 次权利质押
0 次权利转移
1 个海关备案
否法律价值 19.0
该指标主要从专利权的稳定性角度评议其价值。专利权是一种垄断权，但其在法律保护的期间和范围内才有效。 专利权的存续时间、当前的法律状态可反映出其法律价值。故而，若您准备找寻权属稳定且专利权人非常重视的专利技术，推荐您关注该指标。
部分指标包括：
存活期/维持时间
9法律状态
有权-审定授权
苏公网安备 32041202001399号
loading...
