【中国发明,中国发明授权】一种应急供氧装置
有权-审定授权 中国
- 申请号：
- CN202110991191.2
- 专利权人：
- 张小雯
- 授权公告日/公开日：
- 2022.12.20
- 专利有效期：
- 2021.08.26-2041.08.26
- 技术分类：
- A62:救生；消防
- 转化方式：
- 转让
- 价值度指数：
-
- 51.0分
- 价格：
- ¥18000.00
发布人
张小雯
联系人张小雯
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN202110991191.2
- 申请日
- 20210826
- 公开/公告号
- CN114272525A
- 公开/公告日
- 20220405
- 申请/专利权人
- [张小雯]
- 发明/设计人
- [张小雯, 牛朝阳, 袁蕾, 李沇波, 魏炜, 冯连宏, 赵仰旺, 王宏琛, 王柯翔, 李雪]
- 主分类号
- A62B7/08
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 安徽(34)
- 颁证日
- G06T1/00
- 代理人
- [刘瑞芳]
摘要
本发明公开了一种应急供氧装置，属于应急救生设备技术领域。包括有产氧模块，降温加湿除杂模块，缓冲模块、气体配比模块、气体输送模块、定位显示模块，所述产氧模块、降温加湿除杂模块、气体配比模块、气体输送模块依次连通，所述缓冲模块与气体配比模块连通。本发明的优势在于，相比于现有技术：首先，本发明产氧反应速率与进程可控，满足人们在不同生理状态下对供氧速度的需求；其次，本发明设置有降温加湿除杂模块生成的气体安全性与舒适度高；再次，本发明通过设置气体配比模块，可用于昏迷人群紧急供氧；最后，本发明可精准定位、方便救援者锁定装置位置，及时展开救援。
法律状态
| 法律状态公告日 | 20221220 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
| 法律状态公告日 | 20220422 |
| 法律状态 | 实质审查的生效 |
| 法律状态信息 | 实质审查的生效 IPC(主分类):A62B 7/08 专利申请号:2021109911912 申请日:20210826 |
| 法律状态公告日 | 20220405 |
| 法律状态 | 公开 |
| 法律状态信息 | 公开 |
权利要求
权利要求数量（10）
独立权利要求数量（1）
1.一种应急供氧装置，其特征在于，该供氧装置包括有产氧模块，气体配比模块，气体输送模块，所述产氧模块、气体配比模块、气体输送模块依次连通；
所述产氧模块包括有第一原料储存室、第二原料储存室，所述第一原料储存室设置在第二原料储存室的上方，且所述第一原料储存室与第二原料储存室通过管路连通；所述产氧模块还设置有反应速率控制结构，所述反应速率控制结构包括有滴定管、电机，控制器，所述滴定管设置在第一原料储存室与第二原料储存室之间的管路上，所述电机与滴定管驱动连接，所述控制器与电机电连接，该装置还设置有用于检测氧气浓度的第一压强传感器，所述第一压强传感器与控制器电连接。
2.如权利要求1所述的一种应急供氧装置，其特征在于，该供氧装置还包括有降温加湿除杂模块，所述降温加湿除杂模块设置于产氧模块、气体配比模块之间；所述降温加湿除杂模块包括有降温加湿除杂室，所述降温加湿除杂室与第二原料储存室连通，所述降温加湿除杂室中设置有降温加湿除杂材料。
3.如权利要求2所述的一种应急供氧装置，其特征在于，所述降温加湿除杂材料采用相变材料与蒸馏水结合而成，相变材料选取石蜡与膨胀石墨储热材料复合而成，所述降温加湿除杂模块内设置有储存蒸馏水的蒸馏水储罐，所述蒸馏水储罐上设置有单向阀。
4.如权利要求3所述的一种应急供氧装置，其特征在于，该供氧装置还包括有缓冲模块，所述缓冲模块包括有缓冲气囊，所述缓冲气囊与气体配比模块连通。
5.如权利要求1所述的一种应急供氧装置，其特征在于，所述气体配比模块包括有氧气储存室、除二氧化碳室、气体配比室，所述氧气储存室、除二氧化碳室均与气体配比室连通。
6.如权利要求5所述的一种应急供氧装置，其特征在于，所述气体配比室的上方设置有体积调节腔，所述体积调节腔与气体配比室连通，所述气体配比室的下方设置有用于平衡气体配比室压强的弹性缓冲结构，所述弹性缓冲结构与气体配比室连接。
7.如权利要求6所述的一种应急供氧装置，其特征在于，所述体积调节腔的上方设置有驱动电机，所述驱动电机与体积调节腔驱动连接，所述气体配比室设置有侧板和底板，所述侧板与底板组合并与体积调节腔连接形成所述气体配比室，所述弹性缓冲结构与底板连接，并可带动底板上下活动；所述弹性缓冲结构包括有压缩弹簧、弹簧固定板，所述压缩弹簧一端与底板连接，另一端固定在弹簧固定板上。
8.如权利要求5所述的一种应急供氧装置，其特征在于，所述气体配比室与氧气储存室之间设置有第一通气口，所述气体配比室与除二氧化碳室之间设置有第二通气口，所述氧气储存室与除二氧化碳室之间设置有旋塞，所述旋塞包括有转轴，所述转轴上连接有第一挡板与第二挡板，所述转轴能够通过转动带动第一挡板对第一通气口进行密封并同时带动第二挡板对第二通气口进行密封。
9.如权利要求5所述的一种应急供氧装置，其特征在于，所述气体输送模块包括有呼吸面罩，所述呼吸面罩上设置有导管，所述导管向外延长并分叉为吸气管与呼气管，所述吸气管的一端与气体配比室连通；所述呼气管一端与除二氧化碳室连通；所述呼气管与吸气管上均设置有单向阀。
10.如权利要求1所述的一种应急供氧装置，其特征在于，该供氧装置还包括有定位显示模块。
说明书
技术领域
本发明属于应急救生设备技术领域，特别涉及一种应急供氧装置。
背景技术
供氧装置作为一种急救装置，广泛用于火灾等急救场景中，为患者提供用于呼吸的氧气。市面上现有的化学氧供氧装置都存在的供氧时间过短、装置内部反应速率和进程不可控、气体温度高且过于干燥的问题，患者吸氧过程中体验较差；同时，现有的供氧装置仅能用于有意识的人员使用，不适用于昏迷等无意识人员的救援，其适用范围较窄。
发明内容
为解决上述问题，本发明的首要目的在于提供一种应急供氧装置，该供氧装置的产氧反应速率与进程可控，可用于急需氧气的人群紧急供氧。
本发明的另一个目的在于提供一种应急供氧装置，该产供氧装置能够实现精准定位、快速施救。
为实现上述目的，本发明的技术方案如下：
本发明提供一种应急供氧装置，该供氧装置包括有：
产氧模块，用于产生氧气；
气体配比模块，用于配比氧气形成适合于人体呼吸的气体；
气体输送模块，用于将配比完成的气体输送到呼吸面罩，供人体使用；
所述产氧模块、气体配比模块、气体输送模块依次连通。
进一步地，该供氧装置还包括有壳体、上盖，所述产氧模块、降温加湿除杂模块、缓冲模块、气体配比模块、定位显示模块均设置在壳体内。所述壳体与上盖之间设置有密封条，所述壳体与上盖通过所述密封条连接。所述密封条上设置有合页，所述密封条通过所述合页连接在壳体上，且所述密封条采用金属材料制成。
进一步地，所述壳体上还设置有背带，背带便于携带。
进一步地，所述产氧模块包括有第一原料储存室、第二原料储存室，所述第一原料储存室设置在第二原料储存室的上方，且所述第一原料储存室与第二原料储存室通过管路连通。
进一步地，所述产氧模块还设置有反应速率控制结构，所述反应速率控制结构包括有滴定管、电机，控制器，所述滴定管设置在第一原料储存室与第二原料储存室之间的管路上，所述电机与滴定管驱动连接，所述控制器与电机电连接，该装置还设置有用于检测氧气浓度的第一压强传感器，所述第一压强传感器与控制器电连接。在本发明中，第一压强传感器能够检测装置中的氧气浓度，并将氧气浓度的数据反馈到控制器，控制器根据装置中的氧气浓度自动控制产氧模块的产氧速率，具体为：控制器带动电机调节滴定管的开口大小，进而调节第一原料储存室中的原料流向第二原料储存室的流速，从而控制第一原料储存室与第二原料储存室中的原料反应速率以及反应的进行或终止，调节产氧模块的产氧速率，确保产生的氧气含量符合人体所需。
进一步地，所述滴定管上设置有四个开孔档位。控制器根据装置内第一压强传感器检测到的氧浓度含量情况而实现自动化、自适应调节滴定管处不同的挡位，避免滴定管的开启空隙过大或过小而导致产氧模块产生的氧气速率与含量不恰当，确保产生的氧气含量符合人体所需。
进一步地，所述第一原料储存室与第二原料储存室均采用玻璃材料制成。
进一步地，本发明中，上层的第一原料储存室中储存有醋酸水溶液，下层的第二原料储存室中储存有超氧化钾药片，上下两层空间通过滴定管式装置连接，滴定管式设计可有效控制醋酸水溶液滴落速率，从而控制反应速率以及反应的进行或终止。供氧模块的反应原理方程式为：
进一步地，该供氧装置还包括有降温加湿除杂模块，所述降温加湿除杂模块设置于产氧模块、气体配比模块之间。所述降温加湿除杂模块包括有降温加湿除杂室，所述降温加湿除杂室与第二原料储存室连通。所述降温加湿除杂室中设置有降温加湿除杂材料。超氧化钾化学产氧过程中会放出大量的热，使生成氧气温度较高，含水量较少且含有明显颗粒物，使用过程中可能对使用者健康造成损害，降温加湿除杂材料能够对产生的氧气进行降温加湿除杂处理，使氧气符合人体生理需求。
进一步地，所述降温加湿除杂材料采用相变材料与蒸馏水结合而成，相变材料选取较低熔点的石蜡与膨胀石墨储热材料复合而成，利用膨胀石墨的多孔性能和其较高的吸附性能，提高了石蜡的导热性能，蒸馏水的比热容较大，润湿性较好，当高温气体从低温蒸馏水中通过时，蒸馏水与气体进行热交换可吸收气体中的部分热量，降低气体的温度，且同时增加气体湿度，使气体中的细微颗粒物与蒸馏水润湿而沉降，增加气体清洁度。
进一步地，所述降温加湿除杂模块内设置有储存蒸馏水的蒸馏水储罐，所述蒸馏水储罐上设置有单向阀。因本蒸馏水储罐需要与药剂罐和气囊连通，而水的流动性较强，在自救器颠倒或摇晃时很容易发生蒸馏水回流到药剂罐和缓冲模块的情况，导致自救器失效。经过合理设计，巧妙运用单向阀把蒸馏水应用到自救器中，单向阀的作用是使流体只能沿进水口流动，出水口介质却无法回流，本系统氧气导管位于降温加湿除杂模块中，采用螺旋状设计，增大氧气与导管的换热面积，提高降温效率。
进一步地，该供氧装置还包括有缓冲模块，所述缓冲模块与气体配比模块连通。所述缓冲模块包括有缓冲气囊，所述缓冲气囊与气体配比模块连通。本发明的缓冲气囊与气体配比模块中的氧气储存室连通，缓冲气囊可以储存多余氧气，满足不同场景下的供氧需求。当供氧量高于氧气需求时，多余的氧气储存在气囊中，当供氧量不满足氧气需求时，利用缓冲气囊中的剩余气体进行补充。所述缓冲气囊采用具有阻燃抗静电功能的橡胶材料制成。
进一步地，所述气体配比模块包括有氧气储存室、除二氧化碳室、气体配比室，所述氧气储存室、除二氧化碳室均与气体配比室连通。
进一步地，所述气体配比室的上方设置有体积调节腔，所述体积调节腔与气体配比室连通，所述气体配比室的下方设置有用于平衡气体配比室压强的弹性缓冲结构，所述弹性缓冲结构与气体配比室连接。所述体积调节腔能够通过压缩与扩张来调节气体配比室的体积，所述弹性缓冲结构能够利用自身的弹性形变来缓冲气体配比室体积变化带动的压强变化，使气体配比室内的压强变化更加平缓，使气体配比室压强更加平缓，提升患者的呼吸体验。
进一步地，所述体积调节腔的上方设置有驱动电机，所述驱动电机与体积调节腔驱动连接。所述气体配比室设置有侧板和底板，所述侧板与底板组合并与体积调节腔连接形成所述气体配比室，所述弹性缓冲结构与底板连接，并可带动底板上下活动。
进一步地，所述弹性缓冲结构包括有压缩弹簧、弹簧固定板，所述压缩弹簧一端与底板连接，另一端固定在弹簧固定板上。
进一步地，所述体积调节腔包括有中空的褶皱软管，所述褶皱软管采用弹性材料制成。
在本发明中，所述壳体上还设置有显示屏与控制开关。当本装置应用于昏迷人群时，通过控制开关控制驱动电机向下驱动，压缩褶皱软管，褶皱软管折叠收缩，缩小气体配比室、增大气体配比室内压强，形成正压，将气体压入患者体内；同时，由于气体配比室内压强增大，压缩弹性缓冲结构，被压缩弹簧开启工作，能缓冲气体配比室内压强增大的速度；随着气体配比室内的气体的压出，气体配比室内压强减小，压缩弹簧受力变小，开始拉伸，压缩气体配比室内体积，从而增大压强，缓冲气体配比室压强降低的速度，从而使气体配比室内压强变化的更平缓。
进一步地，所述气体配比室与氧气储存室之间设置有第一通气口，所述气体配比室与除二氧化碳室之间设置有第二通气口，所述氧气储存室与除二氧化碳室之间设置有旋塞，所述旋塞包括有转轴，所述转轴上连接有第一挡板与第二挡板，所述转轴能够通过转动带动第一挡板对第一通气口进行密封并同时带动第二挡板对第二通气口进行密封。
进一步地，所述第一挡板设置在氧气储存室内，所述第一挡板的面积大于第一通气口的面积，所述第二挡板设置在气体配比室内，所述第二挡板的面积大于第二通气口的面积。当人体吸气时，气体配比室内气体减少，压强降低，氧气室内存在气源补充，其压力恒定，氧气室与气体配比室产生的压差会驱动第一挡板转动，第一挡板堵住第一通气口，第二挡板堵住第二通气口；当人体呼吸时，呼出的气体通过进入除二氧化碳室，推动第二挡板，打开第二通气口，人体呼出气体进入气体配比室，与此同时，第二挡板通过旋转轴带动第一挡板转动，打开第一通气口，氧气进入气体配比室。
进一步地，在本发明中，除二氧化碳室由于存在氧化钙等除二氧化碳的化学物品，其体积大于氧气储存室。同时，适合人呼吸的气体中氧含量在30-35%左右，气体配比室中人体呼出的气体大于氧气的量，所以第一通气口的面积小于第二通气口的面积。
进一步地，所述气体输送模块包括有呼吸面罩，所述呼吸面罩上设置导管，所述导管与呼吸面罩连通，所述导管向外延长并分叉出呼气管与吸气管，所述吸气管与气体配比室连通；所述呼气管与除二氧化碳室连通；所述呼气管与吸气管上均设置有单向阀。在本发明中，呼气管与吸气管独立工作，有效避免呼出气体与新鲜氧气混杂，呼吸面罩采用高级橡胶材质，质轻舒适。
进一步地，所述第一压强传感器设置在氧气储存室内，所述除二氧化碳室还设置有第二压强传感器，所述第二压强传感器用于检测除二氧化碳室内的气体浓度。
进一步地，该供氧装置还包括有定位显示模块，用于定位受灾者的具体位置并远程查看本供氧装置的实时数据；
所述定位显示模块采用无线射频识别技术，该技术可自动识别目标对象并获取相关数据，精度高、穿透性好、耐久性强，可以在恶劣环境下工作，读取距离远，无需与目标接触就可以得到数据。借助此项技术，在应用场景需要监控的重要位置每隔一定距离布置一个读写器遥针，其通过天线向外发送一定频率的电磁波，对火灾报警系统起联动作用。当设置有电子标签的本供氧装置通过感应区，感应区接收到载波信号并将电子标签激活，经信息解调与解码处理后通过无线方式传输到建筑内的控制中心或火场外指挥中心的监控系统中。该装置可应用于高层建筑等环境下发生火灾或有毒有害气体泄漏时的人员自救逃生。该小程序设计集位置共享，功能丰富等服务于一体。对于救助人员来说，可方便快捷及时地查看装置原料的剩余量及具体位置，最大程度上缩短被困者等待救援的时间，提高救援效率。
本发明的优势在于，相比于现有技术：
首先，本发明产氧反应速率与进程可控，通过产氧模块能够自由控制产氧反应开启与中止，满足人们在不同生理状态下对供氧速度的需求，且有效减少原料浪费，达到原料的充分利用；
其次，本发明生成的气体安全性与舒适度高，本发明设置有降温加湿除杂模块，通过使用相变材料与蒸馏水相结合技术，巧妙运用单向阀挡位自调节控制，并且把蒸馏水应用到自救器中，对产生的氧气进行降温加湿除杂处理，经过降温加湿除杂后的气体符合人体的生理需求温度，满足使用者正常呼吸的合适湿度；
再次，本发明可用于昏迷人群紧急供氧，通过设置气体配比模块，采用压强差供氧技术，解决了特殊环境下对昏迷人群供氧的难题，本装置气体配比室内设置有褶皱软管和弹簧，在用于紧急情况下昏迷伤者的救护时，褶皱软管与弹簧相互协调，通过改变体积的方式改变气体配比室内部压强从而达到辅助昏迷人群呼吸的目的；
最后，本发明可精准定位、快速施救，通过设置定位显示模块，能够借助无线射频识别技术确定装置所在位置，通过装置内部的传感器检测其中反应物的质量，计算剩余使用时间并反馈到终端小程序上，方便救援者锁定装置位置，及时展开救援。
附图说明
图1是本发明第一视角的结构示意图。
图2是本发明第二视角的结构示意图。

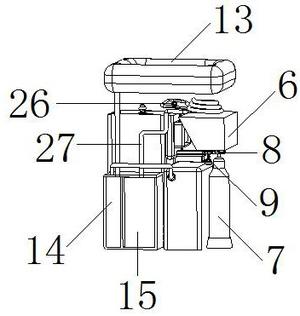

图3是本发明内部正面的结构示意图。
图4是本发明内部背面的结构示意图。
图5是本发明气体配比模块正面的结构示意图。
图6是本发明气体配比模块背面的结构示意图。
图7是图5中A的局部放大图。
具体实施方式
为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。
为实现上述目的，本发明的技术方案如下：
参见图1-7所示，本发明提供一种应急供氧装置，该供氧装置包括有：
产氧模块，用于产生氧气；
降温加湿除杂模块，用于氧气的降温、加湿、除杂；
缓冲模块，用于储存多余氧气；
气体配比模块，用于配比氧气形成适合于人体呼吸的气体；
气体输送模块，用于将配比完成的气体输送到呼吸面罩，供人体使用；
定位显示模块，用于定位受灾者的具体位置并远程查看本供氧装置的实时数据；
所述产氧模块、降温加湿除杂模块、气体配比模块、气体输送模块依次连通，所述缓冲模块与气体配比模块连通。
该供氧装置还包括有壳体1、上盖2，所述产氧模块、降温加湿除杂模块、缓冲模块、气体配比模块、定位显示模块均设置在壳体1内。所述壳体1与上盖2之间设置有密封条3，所述壳体1与上盖2通过所述密封条3连接。所述密封条3上设置有合页4，所述密封条3通过所述合页4连接在壳体1上，且所述密封条3采用金属材料制成。
所述壳体1上还设置有背带5。
所述产氧模块包括有第一原料储存室6、第二原料储存室7，所述第一原料储存室6设置在第二原料储存室7的上方，且所述第一原料储存室6与第二原料储存室7通过管路连通。
所述产氧模块还设置有反应速率控制结构，所述反应速率控制结构包括有滴定管8、电机9，控制器10，所述滴定管8设置在第一原料储存室6与第二原料储存室7之间的管路上，所述电机9与滴定管8驱动连接，所述控制器10与电机9电连接，该装置还设置有用于检测氧气浓度的第一压强传感器11，所述第一压强传感器11与控制器10电连接。在本发明中，第一压强传感器11能够检测装置中的氧气浓度，并将氧气浓度的数据反馈到控制器10，控制器10根据装置中的氧气浓度自动控制产氧模块的产氧速率，具体为：控制器10带动电机9调节滴定管8的开口大小，进而调节第一原料储存室6中的原料流向第二原料储存室7的流速，从而控制第一原料储存室6与第二原料储存室7中的原料反应速率以及反应的进行或终止，调节产氧模块的产氧速率，确保产生的氧气含量符合人体所需。
所述滴定管8上设置有四个开孔档位。控制器10根据装置内第一压强传感器11检测到的氧浓度含量情况而实现自动化、自适应调节滴定管8处不同的挡位，避免滴定管8的开启空隙过大或过小而导致产氧模块产生的氧气速率与含量不恰当，确保产生的氧气含量符合人体所需。
所述第一原料储存室6与第二原料储存室7均采用玻璃材料制成。
本发明中，上层的第一原料储存室6中储存有醋酸水溶液，下层的第二原料储存室7中储存有超氧化钾药片，上下两层空间通过滴定管8式装置连接，滴定管式设计可有效控制醋酸水溶液滴落速率，从而控制反应速率以及反应的进行或终止。供氧模块的反应原理方程式为：
进一步地，所述降温加湿除杂模块包括有降温加湿除杂室12，所述降温加湿除杂室12与第二原料储存室7连通。所述降温加湿除杂室12中设置有降温加湿除杂材料。超氧化钾化学产氧过程中会放出大量的热，使生成氧气温度较高，含水量较少且含有明显颗粒物，使用过程中可能对使用者健康造成损害，降温加湿除杂材料能够对产生的氧气进行降温加湿除杂处理，使氧气符合人体生理需求。
所述降温加湿除杂材料采用相变材料与蒸馏水结合而成，相变材料选取较低熔点的石蜡与膨胀石墨储热材料复合而成，利用膨胀石墨的多孔性能和其较高的吸附性能，提高了石蜡的导热性能，蒸馏水的比热容较大，润湿性较好，当高温气体从低温蒸馏水中通过时，蒸馏水与气体进行热交换可吸收气体中的部分热量，降低气体的温度，且同时增加气体湿度，使气体中的细微颗粒物与蒸馏水润湿而沉降，增加气体清洁度。
所述降温加湿除杂模块内设置有储存蒸馏水的蒸馏水储罐（图未示），所述蒸馏水储罐上设置有单向阀。因本蒸馏水储罐需要与药剂罐和气囊连通，而水的流动性较强，在自救器颠倒或摇晃时很容易发生蒸馏水回流到药剂罐和缓冲模块的情况，导致自救器失效。经过合理设计，巧妙运用单向阀把蒸馏水应用到自救器中，单向阀的作用是使流体只能沿进水口流动，出水口介质却无法回流，本系统氧气导管位于降温加湿除杂模块中，采用螺旋状设计，增大氧气与导管的换热面积，提高降温效率。
所述缓冲模块包括有缓冲气囊13，所述缓冲气囊13与氧气储存室14连通。缓冲气囊13可以储存多余氧气，满足不同场景下的供氧需求。当供氧量高于氧气需求时，多余的氧气储存在气囊中，当供氧量不满足氧气需求时，利用缓冲气囊13中的剩余气体进行补充。所述缓冲气囊13采用具有阻燃抗静电功能的橡胶材料制成。
所述气体配比模块包括有氧气储存室14、除二氧化碳室15、气体配比室16，所述氧气储存室14、除二氧化碳室15均与气体配比室16连通。
所述气体配比室16的上方设置有体积调节腔17，所述体积调节腔17与气体配比室16连通，所述气体配比室16的下方设置有用于平衡气体配比室16压强的弹性缓冲结构18，所述弹性缓冲结构18与气体配比室16连接。所述体积调节腔17能够通过压缩与扩张来调节气体配比室16的体积，所述弹性缓冲结构18能够利用自身的弹性形变来缓冲气体配比室16体积变化带动的压强变化，使气体配比室16内的压强变化更加平缓，使气体配比室16压强更加平缓，提升患者的呼吸体验。
所述体积调节腔17的上方设置有驱动电机19，所述驱动电机19与体积调节腔17驱动连接。所述气体配比室16设置有侧板161和底板162，所述侧板161与底板162组合并与体积调节腔17连接形成所述气体配比室16，所述弹性缓冲结构18与底板162连接，并可带动底板162上下活动。
所述弹性缓冲结构18包括有压缩弹簧181、弹簧固定板182，所述压缩弹簧181一端与底板162连接，另一端固定在弹簧固定板182上。
所述体积调节腔17包括有中空的褶皱软管171，所述褶皱软管171采用弹性材料制成。
在本发明中，所述壳体1上还设置有显示屏20与控制开关21。当本装置应用于昏迷人群时，通过控制开关21控制驱动电机19向下驱动，压缩褶皱软管171，褶皱软管171折叠收缩，缩小气体配比室16、增大气体配比室16内压强，形成正压，将气体压入患者体内；同时，由于气体配比室16内压强增大，压缩弹性缓冲结构18，被压缩弹簧181开启工作，能缓冲气体配比室16内压强增大的速度；随着气体配比室16内的气体的压出，气体配比室16内压强减小，压缩弹簧181受力变小，开始拉伸，压缩气体配比室16内体积，从而增大压强，缓冲气体配比室16压强降低的速度，从而使气体配比室16内压强变化的更平缓。
所述气体配比室16与氧气储存室14之间设置有第一通气口22，所述气体配比室16与除二氧化碳室15之间设置有第二通气口23，所述氧气储存室14与除二氧化碳室15之间设置有旋塞24，所述旋塞24包括有转轴241，所述转轴241上连接有第一挡板242与第二挡板243，所述转轴241能够通过转动带动第一挡板242对第一通气口22进行密封并同时带动第二挡板243对第二通气口23进行密封。
所述第一挡板242设置在氧气储存室14内，所述第一挡板242的面积大于第一通气口22的面积，所述第二挡板243设置在气体配比室16内，所述第二挡板243的面积大于第二通气口23的面积。当人体吸气时，气体配比室16内气体减少，压强降低，氧气室内存在气源补充，其压力恒定，氧气室与气体配比室16产生的压差会驱动第一挡板242转动，第一挡板242堵住第一通气口22，第二挡板243堵住第二通气口23；当人体呼吸时，呼出的气体通过进入除二氧化碳室15，推动第二挡板243，打开第二通气口23，人体呼出气体进入气体配比室16，与此同时，第二挡板243通过旋转轴241带动第一挡板242转动，打开第一通气口，氧气进入气体配比室16。
在本发明中，除二氧化碳室15由于存在氧化钙等除二氧化碳的化学物品，其体积大于氧气储存室14。同时，适合人呼吸的气体中氧含量在30-35%左右，气体配比室16中人体呼出的气体的量大于氧气的量，所以第一通气口22的面积小于第二通气口23的面积。
所述气体输送模块包括有呼吸面罩25，所述呼吸面罩25上设置有导管，所述导管向外延长并分叉为吸气管26与呼气管27，所述吸气管26的与气体配比室16连通；所述呼气管27与除二氧化碳室15连通；所述呼气管27与吸气管26上均设置有单向阀。在本发明中，呼气管27与吸气管26独立工作，有效避免呼出气体与新鲜氧气混杂，呼吸面罩25采用高级橡胶材质，质轻舒适。
所述第一压强传感器11设置在氧气储存室14内，所述除二氧化碳室15还设置有第二压强传感器28，所述第二压强传感器28用于检测除二氧化碳室15内的气体浓度。
所述定位显示模块采用无线射频识别技术，该技术可自动识别目标对象并获取相关数据，精度高、穿透性好、耐久性强，可以在恶劣环境下工作，读取距离远，无需与目标接触就可以得到数据。借助此项技术，在应用场景需要监控的重要位置每隔一定距离布置一个读写器遥针，其通过天线向外发送一定频率的电磁波，对火灾报警系统起联动作用。当设置有电子标签的本供氧装置通过感应区，感应区接收到载波信号并将电子标签激活，经信息解调与解码处理后通过无线方式传输到建筑内的控制中心或火场外指挥中心的监控系统中。该装置可应用于高层建筑等环境下发生火灾或有毒有害气体泄漏时的人员自救逃生。该小程序设计集位置共享，功能丰富等服务于一体。对于救助人员来说，可方便快捷及时地查看装置原料的剩余量及具体位置，最大程度上缩短被困者等待救援的时间，提高救援效率。
以上仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
