本实用新型涉及医疗设备技术领域,公开了一种平衡力量康复训练床,包括床本体和床板,所述床板铺设于所述床本体上,所述床本体的四个周角安装有支架;所述支架的顶部连接有一对竖杆,所述竖杆之间架设若干个有可移动的第一横杆,所述第一横杆配置有滑轮以及能调节长度的带体,所述带体绕过滑轮,所述带体的两端与吊环相接。本实用新型的平衡力量康复床,对现有的骨科用牵引床改进,适用于对需恢复平衡力量的病人使用,对病人的上下肢及躯干进行恢复训练,增强手脚协调能力,减少感染,还可根据病人的身长进行适应性调整。本实用新型的平衡力量康复床结构简单、适用性强,易于推广。

法律状态

法律状态公告日 20201103
法律状态 授权
法律状态信息 授权

权利要求

权利要求数量(10

独立权利要求数量(1

1.一种平衡力量康复训练床,其特征在于,包括床本体和床板,所述床板铺设于所述床本体上,所述床本体的四个周角安装有支架;

所述支架的顶部连接有一对竖杆,所述竖杆之间架设若干个有可移动的第一横杆,所述第一横杆配置有滑轮以及能调节长度的带体,所述带体绕过滑轮,所述带体的两端与吊环相接。

2.根据权利要求1所述的平衡力量康复训练床,其特征在于,所述吊环配置有环体,所述带体的一端套接有长度调节器且穿过环体,所述带体的一端端部与所述长度调节器滑动连接,所述带体的另一端通过所述环体与所述吊环相接。

3.根据权利要求2所述的平衡力量康复训练床,其特征在于,所述长度调节器包括一对横轴、固定板和压紧板,所述横轴之间连接所述固定板,所述固定板与所述横轴垂直,所述固定板有三个,所述压紧板通过螺杆压紧三个固定板中处于中间位置的固定板。

4.根据权利要求3所述的平衡力量康复训练床,其特征在于,所述螺杆的一端穿过压紧板并旋入三个固定板中处于中间位置的固定板,所述螺杆的另一端配置有旋钮。

5.根据权利要求1所述的平衡力量康复训练床,其特征在于,所述吊环包括手吊环或者脚吊环,所述吊环配置有能够相互贴合的磁铁。

6.根据权利要求1所述的平衡力量康复训练床,其特征在于,所述第一横杆通过滑轮安装架与所述滑轮相接,所述滑轮安装架通过锁紧旋钮与所述第一横杆相接。

7.根据权利要求1所述的平衡力量康复训练床,其特征在于,所述第一横杆通过锁紧旋钮与所述竖杆相接。

8.根据权利要求1所述的平衡力量康复训练床,其特征在于,所述竖杆之间还架设有第二横杆,所述第二横杆通过滑轮安装架相接有第二滑轮,所述滑轮安装架通过锁紧旋钮与所述第二横杆相接。

9.根据权利要求8所述的平衡力量康复训练床,其特征在于,所述第二滑轮绕设有网体。

10.根据权利要求9所述的平衡力量康复训练床,其特征在于,所述网体远离所述床本体的一侧铺设有棉被,所述棉被与所述网体通过系带连接。

1.一种平衡力量康复训练床,其特征在于,包括床本体和床板,所述床板铺设于所述床本体上,所述床本体的四个周角安装有支架; 所述支架的顶部连接有一对竖杆,所述竖杆之间架设若干个有可移动的第一横杆,所述第一横杆配置有滑轮以及能调节长度的带体,所述带体绕过滑轮,所述带体的两端与吊环相接。 2.根据权利要求1所述的平衡力量康复训练床,其特征在于,所述吊环配置有环体,所述带体的一端套接有长度调节器且穿过环体,所述带体的一端端部与所述长度调节器滑动连接,所述带体的另一端通过所述环体与所述吊环相接。 3.根据权利要求2所述的平衡力量康复训练床,其特征在于,所述长度调节器包括一对横轴、固定板和压紧板,所述横轴之间连接所述固定板,所述固定板与所述横轴垂直,所述固定板有三个,所述压紧板通过螺杆压紧三个固定板中处于中间位置的固定板。 4.根据权利要求3所述的平衡力量康复训练床,其特征在于,所述螺杆的一端穿过压紧板并旋入三个固定板中处于中间位置的固定板,所述螺杆的另一端配置有旋钮。 5.根据权利要求1所述的平衡力量康复训练床,其特征在于,所述吊环包括手吊环或者脚吊环,所述吊环配置有能够相互贴合的磁铁。 6.根据权利要求1所述的平衡力量康复训练床,其特征在于,所述第一横杆通过滑轮安装架与所述滑轮相接,所述滑轮安装架通过锁紧旋钮与所述第一横杆相接。 7.根据权利要求1所述的平衡力量康复训练床,其特征在于,所述第一横杆通过锁紧旋钮与所述竖杆相接。 8.根据权利要求1所述的平衡力量康复训练床,其特征在于,所述竖杆之间还架设有第二横杆,所述第二横杆通过滑轮安装架相接有第二滑轮,所述滑轮安装架通过锁紧旋钮与所述第二横杆相接。 9.根据权利要求8所述的平衡力量康复训练床,其特征在于,所述第二滑轮绕设有网体。 10.根据权利要求9所述的平衡力量康复训练床,其特征在于,所述网体远离所述床本体的一侧铺设有棉被,所述棉被与所述网体通过系带连接。

说明书

技术领域

本实用新型涉及医疗设备技术领域,具体而言,涉及一种平衡力量康复训练床。

背景技术

现有的骨科病人用牵引床,多使用于骨科病人休养用。牵引床包括床体以及设置在床体上的支架,通过在支架上设置连接绳,连接绳固定吊绳,用以活动手臂以及下肢。然而,此种牵引床应用面窄,只能用以供骨科病人休养以及当做普通病床使用,牵引床的利用度低。对于平衡协调性较差的病人而言,锻炼上下肢及躯干的平衡性尤为重要,而目前并未有针对平衡协调性差的病人恢复用医疗床。

发明内容

本实用新型的目的在于提供一种提高骨科用牵引床的利用率、供平衡能力差的病人康复用的平衡力量康复训练床。

为达到上述目的,本实用新型提供了一种平衡力量康复训练床,

该平衡力量康复训练床,包括床本体和床板,所述床板铺设于所述床本体上,所述床本体的四个周角安装有支架;

所述支架的顶部连接有一对竖杆,所述竖杆之间架设若干个有可移动的第一横杆,所述第一横杆配置有滑轮以及能调节长度的带体,所述带体绕过滑轮,所述带体的两端与吊环相接。

本实用新型的有益效果是:

本实用新型的平衡力量康复训练床,病人的上肢或者下肢通过吊环上下协调运动,锻炼病人的手脚协调力量,同时可避免病人长时间躺卧,通过本实用新型的装置能够使得病人的血液流通循环、避免血栓,增强心肺功能。由于病人的身长不同,通过设置可移动的横杆使得病人恢复训练时,方便将上下肢放置于吊环内。通过设置能调节长度的带体,方便病人根据训练强度活动上下肢,以及根据上下肢的长度调整其与吊环的距离。

附图说明

为了更清楚地说明本申请实施例的技术方案,下面将对本申请实施例中所需要使用的附图作简单地介绍,应当理解,以下附图仅示出了本申请的某些实施例,因此不应被看作是对范围的限定,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他相关的附图。

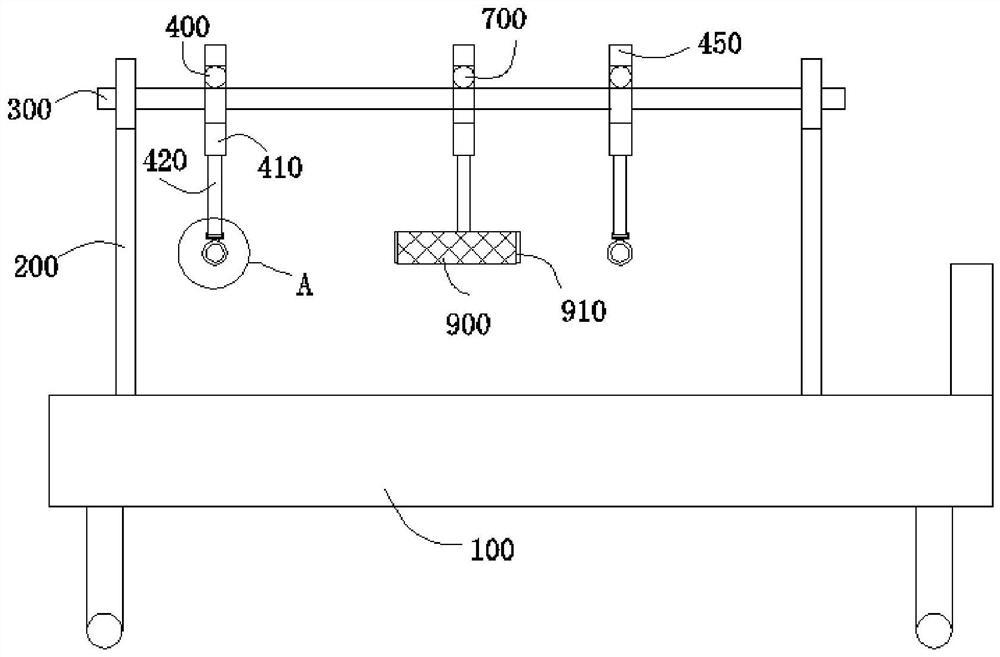

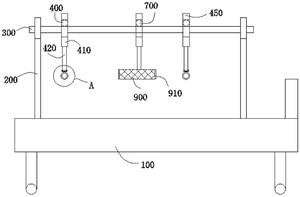

图1为实施例中平衡力量康复训练床的结构示意图;

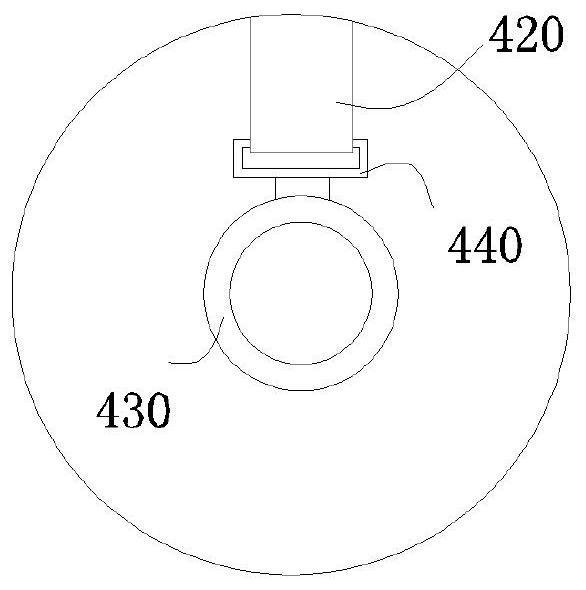

图2为图1中A部位的局部放大图;

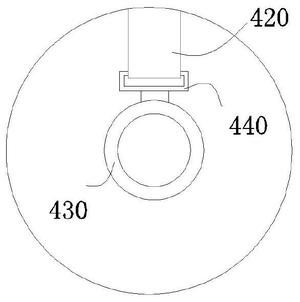

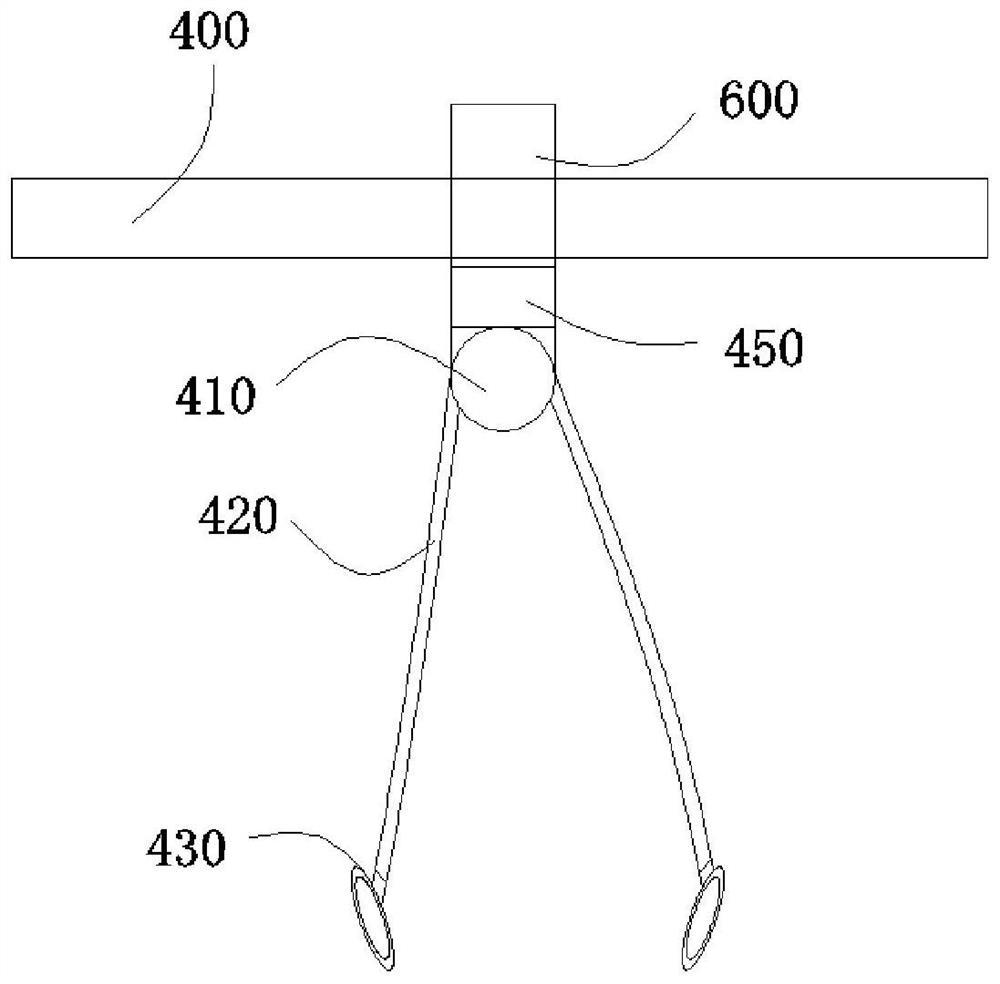

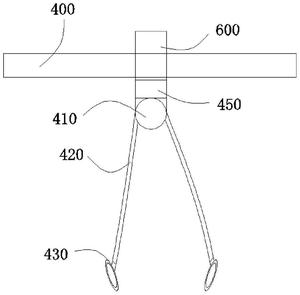

图3为实施例中第一横杆与吊环的连接结构示意图;

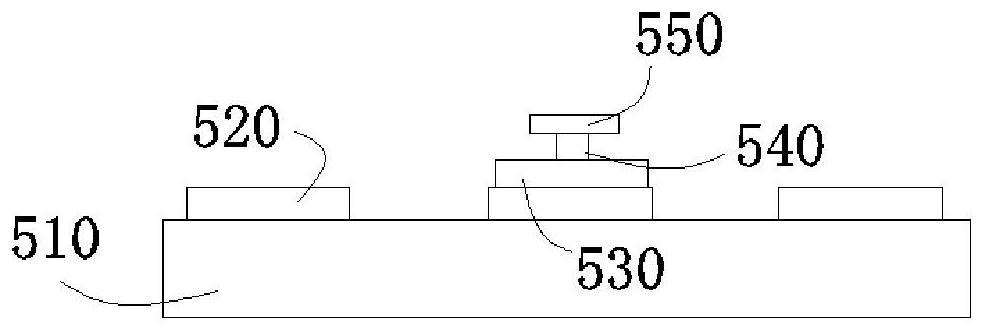

图4为实施例中长度调节器的结构示意图;

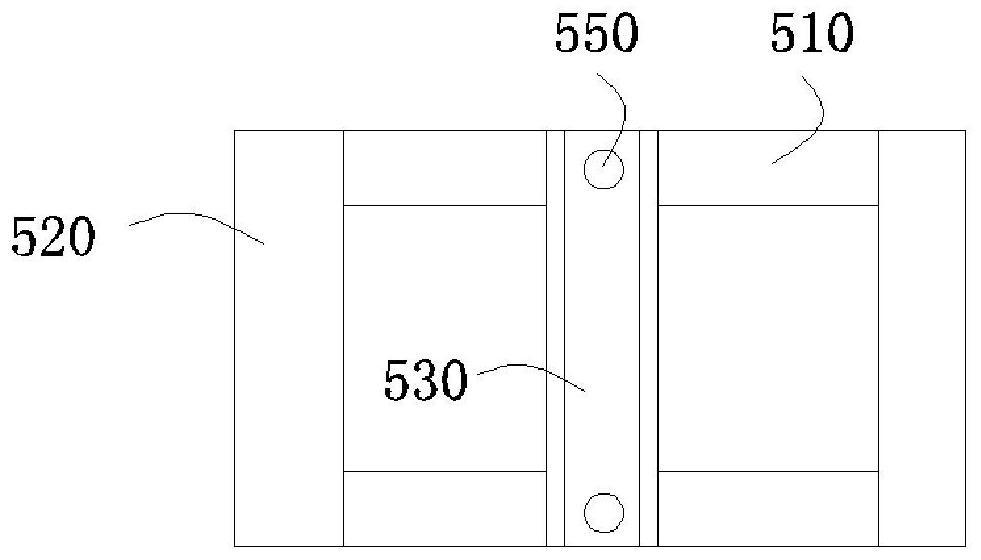

图5为图4在俯视状态下的结构示意图。

图标:100--床本体;200--支架;300--竖杆;400--第一横杆;410--滑轮;420--带体;430--吊环;440--环体;450--滑轮安装架;510--横轴;520--固定板;530--紧压板;540--螺杆;550--旋钮;600--锁紧旋钮;700--第二横杆;900--网体;910--棉被。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚,下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此,以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围,而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

应注意到:相似的标号和字母在下面的附图中表示类似项,因此,一旦某一项在一个附图中被定义,则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中,需要说明的是,术语“中心”、“上”、“下”、“竖直”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,或者是该实用新型产品使用时惯常摆放的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。

术语“第一”、“第二”仅用于区分描述,而不能理解为指示或暗示相对重要性。

术语“平行”、“垂直”等并不表示要求部件绝对平行或垂直,而是可以稍微倾斜。如“平行”仅仅是指其方向相对“垂直”而言更加平行,并不是表示该结构一定要完全平行,而是可以稍微倾斜。

术语“水平”、“竖直”等术语并不表示要求部件绝对水平、竖直或悬垂,而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平,并不是表示该结构一定要完全水平,而是可以稍微倾斜。

在本实用新型的描述中,还需要说明的是,除非另有明确的规定和限定,术语“设置”、“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。

实施例

如图1至图5所示,本实施例公开了一种平衡力量康复训练床,针对现有骨科病人用的牵引床进行改进,用以提高牵引床的利用度,且可针对平衡协调性差的病人康复训练过程中使用。

如图1和图2所示,平衡力量康复训练床包括床本体100和床板,床板铺设于床本体100上,床本体100的四个周角安装有支架200。支架200的顶部连接有一对竖杆300,竖杆300之间架设若干个有可移动的第一横杆400,第一横杆400通过锁紧旋钮600与竖杆300相连,锁紧旋钮600可方便地将第一横杆400固定于竖杆300上,同时也可方便地调节第一横杆400在竖杆300的不同位置。

第一横杆400配置有滑轮410以及能调节长度的带体420,带体420绕过滑轮410,带体420的两端与吊环430相接。病人的上肢或者下肢通过吊环430在滑轮410上滑动,可方便地训练病人的双手或双脚的平衡协调性,增强心肺功能,同时还能够避免病人长时间躺卧在床上引起的肌肉萎缩、感染等一系列问题。本实施例中第一横杆400的数量为两个,分别用于对上肢和下肢的平衡力量恢复训练。具体地,用于对上肢的第一横杆400靠近床头设置,所使用的吊环430为手吊环。用于对下肢的第一横杆400靠近床尾设置,所使用的吊环430为脚吊环。此外,为了便于病人在恢复过程中,避免由于自重带来的康复训练的不便性,为方便病人训练,通过设置能够相互贴合的两个吊环430,便于病人通过手部或者脚部同时握住或钩住两个吊环430,方便省力。具体地,吊环430配置有能够相互贴合的磁铁,用以贴合两个吊环430,方便两个吊环430的开合。

吊环430与带体420通过环体440相接,更具体地,环体440为中空环状,环体440的形状无限制,本实施例中环体440为方环体,环体440与吊环430焊接或螺接。为了方便病人对上下肢的不同平衡方向进行恢复训练,第一横杆400通过滑轮安装架450与滑轮410相接,滑轮安装架450通过锁紧旋钮600与第一横杆400相接。通过锁紧旋钮600还可以控制滑轮410在第一横杆400上的位置,进而控制病人上下肢从不同的牵引角度进行恢复,使得病人在恢复训练过程中得到多方位的锻炼。

带体420的一端套接有长度调节器且穿过环体440,带体420的一端端部与长度调节器滑动连接,带体420的另一端通过环体440与吊环430相接。通过长度调节器用以调节带体420的长度,用以调节吊环430与病人上下肢的距离,同时还可以控制对上下肢的拉伸强度以及平衡力量训练的强度。

如图4和图5所示,具体地,长度调节器包括一对横轴510、固定板520和压紧板530,横轴510之间连接固定板520,固定板520与横轴510垂直,固定板520有三个,压紧板530通过螺杆540压紧三个固定板520中处于中间位置的固定板。螺杆540的一端穿过压紧板530并旋入三个固定板520中处于中间位置的固定板,螺杆540的另一端配置有旋钮550。通过旋钮550控制压紧板530对中间位置的固定板的压紧程度,保证了调节长度后的带体420的牢固性,避免在恢复过程中,带体420的长度发生任意更改,引起不便。

该带体420的调节方法具体为,三个固定板520与一对横轴510之间围成长度调节空间,长度调节空间分为第一穿过区和第二穿过区。带体420的一端从第一穿过区穿进,再从第二穿过区穿出,压紧板530通过螺杆540540旋入三个固定板520中处于中间位置的固定板,从而将中间位置的固定板一侧的带体420压紧,以此达到调节带体420长度的目的。

如图1所示,在恢复训练过程中,除了病人躺在床板上,对上下肢进行训练外,由于受自身重量影响,使得上下肢的活动空间受限,且未对病人的躯干进行锻炼。因此,竖杆300之间还架设有第二横杆700,第二横杆700架设于相邻的第一横杆400之间。第二横杆700通过滑轮安装架相接有第二滑轮,滑轮安装架通过锁紧旋钮与第二横杆700相接,第二滑轮绕设有网体900。网体900为整体结构,网体900能够从第二滑轮中,拆卸下来。网体900为两头细窄、中部大的网状结构。第二滑轮的两头套接在第二滑轮上。第二横杆700处于床的中部,方便对病人的躯干进行锻炼,病人可通过将躯干置于网体900上,以此来减少自身重量,还可以使得上下肢有更多的空间活动,方便活动上下肢,同时也方便平衡力量的恢复。病人的腹部托在网体900上,在无负重状态下,可以锻炼肌肉力量,防止肌肉萎缩。病人还可在网体900上往复翻转,促进血液活动,减少感染。本实施例中网体900为尼龙网或高强度、耐磨损的纤维网等。

为了避免网体900压迫、挤压病人躯干,在网体900远离床本体100的一侧铺设有棉被910,棉被910与网体900系带连接,棉被910可缓解病人在网体900上训练时产生的不适感。棉被910可替换为垫片、毛毯等。

综上所述,本实用新型的平衡力量康复床,对现有的骨科用牵引床改进,适用于对需恢复平衡力量的病人使用,对病人的上下肢及躯干进行恢复训练,减少感染及心血管疾病,还可根据病人的身长进行适应性调整。本实用新型的平衡力量康复床结构简单、适用性强,易于推广。

以上仅为本实用新型的优选实施例而已,并不用于限制本实用新型,对于本领域的技术人员来说,本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
