本实用新型涉及厨房生活用品技术领域，具体涉及一种多功能新型菜板。

菜板即砧板，是垫放在桌上方便切菜并且防止破坏桌子的板体，常见材质为木板。众所周知，菜板是人们生活中最基本的厨具之一。目前，菜板大多采用长方形或圆形砧板结构，一般仅能提供单一的切菜功能。

普通菜板仅能提供简单的切菜功能，当用户需要对一些食材(例如大蒜等)做研磨操作时，需要将菜板上的食材拿起放至相应的器材中完成研磨操作，研磨完成后又再把磨成的颗粒物重新放在菜板上，操作及其不方便。同时，食材在菜板和研磨器材来回取放的过程中容易出现食材的掉落情况，从而造成食物的浪费。

为解决现有菜板无法提供食材的研磨操作功能导致研磨操作繁琐以及食物浪费的问题，本实用新型提供了一种多功能新型菜板。

一种多功能新型菜板，包括板体和设置在所述板体上的研磨结构，其特征在于，所述研磨结构包括结构主体，所述结构主体朝向所述板体的一侧设有凸起部，所述板体朝向所述研磨结构的一端设有凹陷部，所述凸起部和所述凹陷部间隙配合，以使所述研磨结构可拆卸地设置在所述板体上。

进一步地，所述结构主体的一侧设有第一研磨部，所述第一研磨部间隔且均匀地设有若干凸起结构。

进一步地，所述结构主体的另一侧设有第二研磨部，所述第二研磨部间隔且均匀地设有若干所述凸起结构。

进一步地，所述板体朝向所述研磨结构的一侧设有若干凸点结构，所述结构主体朝向所述板体的一侧设有若干凹槽结构，所述凸点结构和所述凹槽结构间隙配合。

进一步地，所述研磨结构还包括结构端面，所述结构端面设置在所述结构主体远离所述板体的一端。

进一步地，还包括外部包胶，所述外部包胶朝向所述板体的一侧和所述结构端面抵接设置。

进一步地，所述板体设有配合凹槽，所述外部包胶的端部和所述配合凹槽间隙配合，以使所述外部包胶可拆卸地设置在所述板体上。

本实用新型提供的多功能新型菜板，包括板体以及可拆卸地设置在该板体上的研磨结构，具体为通过研磨结构的凸起部和板体的凹陷部间隙配合，使研磨结构可拆卸地设置在板体上。研磨结构的上下两侧设有第一研磨部和第二研磨部，二者均设有均匀分布的凸起结构，凸起结构用于研磨食材作用。使用时，将蒜瓣或者其他食材放置在第一研磨部和第二研磨部，然后用力压住使其在凸起结构反复搓动，即可将蒜瓣或者其他食材研磨形成蒜泥或者泥状食材，操作简便；同时，使用完研磨结构后，可将其拆卸取出，放入水中清洗，既方便卫生又坚固耐用。

因此，本实用新型提供的多功能新型菜板，集成了研磨蒜瓣或者其他食材的功能，无需用户将食材在菜板和研磨器材之间来回取放完成研磨操作，在操作简便的同时便于用户拆卸清洗，方便卫生，彻底解决了现有菜板无法提供食材的研磨操作功能导致研磨操作繁琐以及食物浪费的问题。

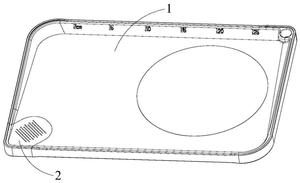

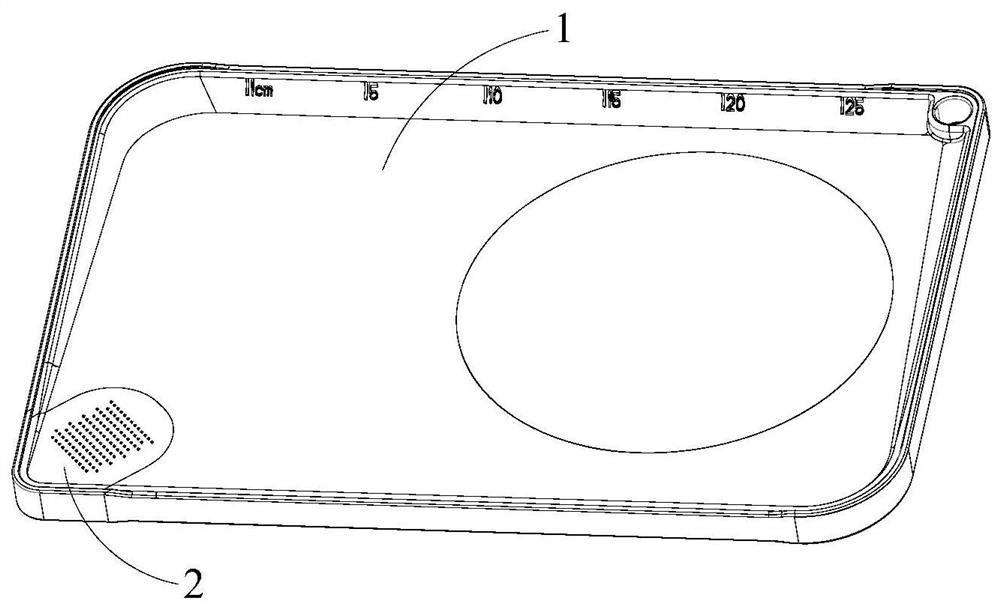

图1是本实用新型的多功能新型菜板的结构示意图；

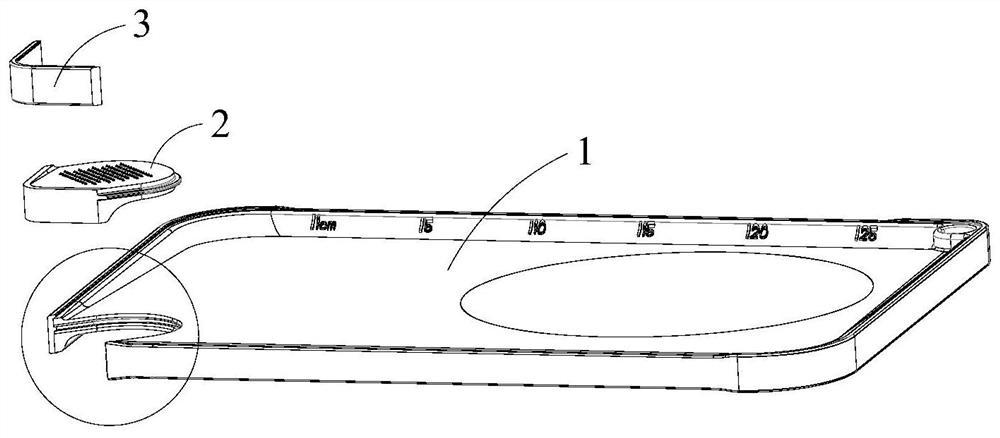

图2是本实用新型的多功能新型菜板的爆炸图；

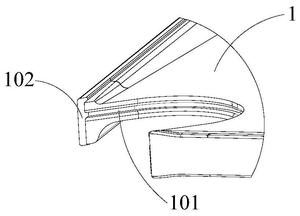

图3是图2的圆圈部分的局部放大图；

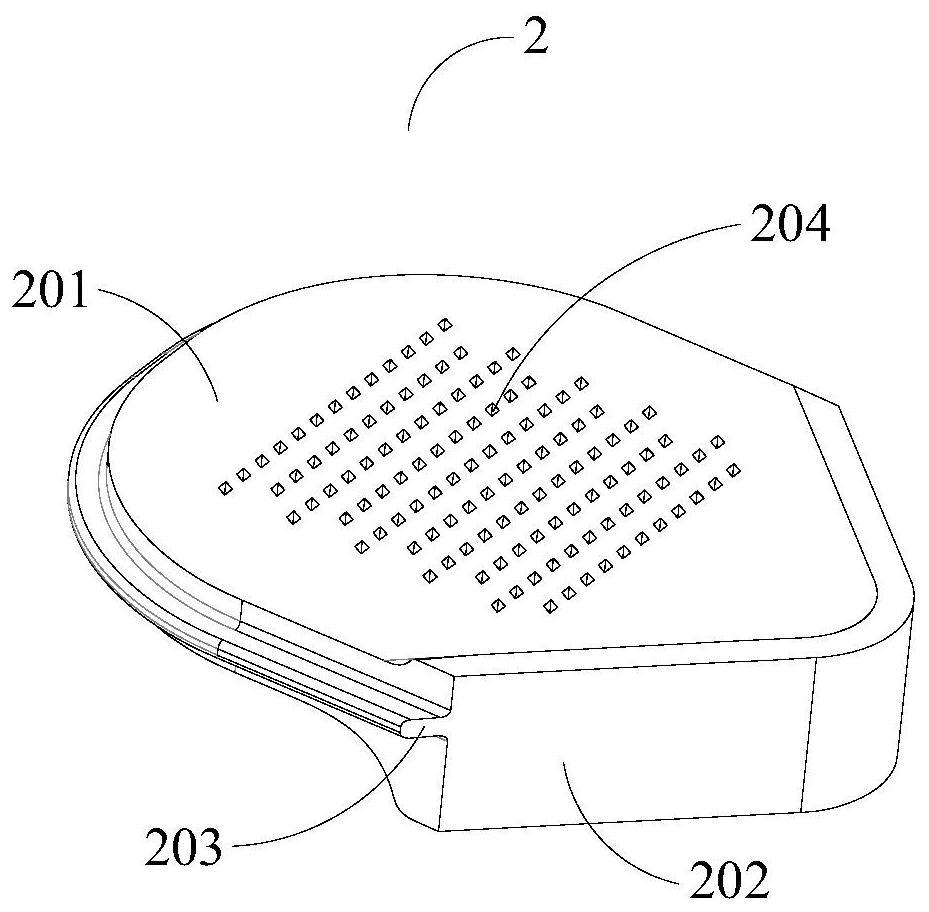

图4是本实用新型的研磨结构的示意图；

附图标记说明：1、板体；101、凹陷部；102、配合凹槽；2、研磨结构；201、结构主体；202、结构端面；203、凸起部；204、第一研磨部；3、外部包胶。

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

参见图1、图2、图3和图4所示，根据本实用新型的实施例，多功能新型菜板包括板体1和设置在板体1上的研磨结构2，其中，板体1整体大致呈平板状结构，研磨结构2设置在板体1的对角处。研磨结构2包括结构主体201，结构主体201朝向板体1的一侧设有凸起部203，板体1朝向研磨结构2的一端设有凹陷部101，凸起部203和凹陷部101间隙配合，以使研磨结构2可拆卸地设置在板体1上。具体地，结构主体201朝向板体1的一侧端部呈圆弧状结构，设有连贯的凸起部203，装配时，将凸起部203对准板体1上的凹陷部10插入使凸起部203和凹陷部10间隙配合，即可将研磨结构2可拆卸地设置在板体1上；取出时，用手握持研磨结构2的端部拔出即可，操作简单方便。

可选地，结构主体201的一侧设有第一研磨部204，该第一研磨部204间隔且均匀地设有若干凸起结构。凸起结构均匀分布，当需要研磨蒜瓣或者其他食材时，用手摘净蒜皮然后将蒜瓣或者其他食材放置在第一研磨部204，用力压住使其在凸起结构反复搓动，利用凸起结构将蒜瓣或者其他食材研磨形成蒜泥或者泥状食材，研磨完成后，将研磨结构2拆卸取出，再将其上面的蒜泥或其他食材导入锅内烹饪即可，操作简单方便。

与第一研磨部204同理，结构主体201的另一侧设有第二研磨部，第二研磨部也间隔且均匀地设有若干凸起结构。两侧设置对称的凸起结构，在其中一侧使用完之后不必马上拆卸清洗，可先转换研磨结构2的另一面朝上，在空闲时再将研磨结构2拆卸清洗，同时研磨结构2可轮换使用防止研磨结构2的其中一面使用过度影响其使用寿命。

可选地，板体1朝向研磨结构2的一侧设有若干凸点结构，结构主体201朝向板体1的一侧设有若干凹槽结构，凸点结构和凹槽结构间隙配合。具体地，凸点结构和凹槽结构的间隙配合可以进一步加强研磨结构2和板体1之间的连接配合强度，使其不容易脱落。

可选地，研磨结构2还包括结构端面202，结构端面202设置在结构主体201远离板体1的一端。具体地，结构端面202朝向外部，当用户拆卸或者装配研磨结构2时，用手握持该结构端面202即可将研磨结构2推进或者拉出，完成拆卸或者装配操作。

可选地，功能新型菜板还包括外部包胶3，外部包胶3朝向板体1的一侧和结构端面202抵接设置。具体地，外部包胶3整体大致呈L型结构，其内侧和结构端面202抵接，从而对研磨结构2起到限位作用，将研磨结构2相对固定设置在板体1上。

可选地，板体1设有配合凹槽102，外部包胶3的端部和配合凹槽102间隙配合，以使外部包胶3可拆卸地设置在板体1上。具体地，装配时，先将研磨结构2的凸起部203插入凹陷部101中，再将外部包胶3的L型结构的两端插入配合凹槽102中，此时外部包胶3的内侧和结构端面202抵接，对研磨结构2的固定起到限位作用。

综上，本实用新型提供的多功能新型菜板，包括板体1以及可拆卸地设置在该板体上的研磨结构2，具体为通过研磨结构2的凸起部203和板体1的凹陷部101间隙配合，使研磨结构2可拆卸地设置在板体1上。研磨结构2的上下两侧设有第一研磨部204和第二研磨部，二者均设有均匀分布的凸起结构，凸起结构用于研磨食材作用。使用时，将蒜瓣或者其他食材放置在第一研磨部204和第二研磨部，然后用力压住使其在凸起结构反复搓动，即可将蒜瓣或者其他食材研磨形成蒜泥或者泥状食材，操作简便；同时，使用完研磨结构2后，可将其拆卸取出，放入水中清洗，既方便卫生又坚固耐用。

因此，本实用新型提供的多功能新型菜板，集成了研磨蒜瓣或者其他食材的功能，无需用户将食材在菜板和研磨器材之间来回取放完成研磨操作，在操作简便的同时便于用户拆卸清洗，方便卫生，彻底解决了现有菜板无法提供食材的研磨操作功能导致研磨操作繁琐以及食物浪费的问题。

当然，以上是本实用新型的优选实施方式。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型基本原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
