【中国实用新型】一种适用于颈胸部患者的护理床

有权-审定授权 中国

申请号:
CN202020029351.6
专利权人:
廖仕川
授权公告日/公开日:
2020.11.03
专利有效期:
2020.01.07-2030.01.07
技术分类:
A61:医学或兽医学;卫生学
历史运营情况:
价值度指数:
51.0分
交易方式:
转让
价格:
面议
109 0

发布人

中国(南方)知识产权运营中心

联系人尚先生

15113831943 0755-82793479
zhanfengshang@sipc26.com
深圳市福田区福保街道市花路5号长富金茂大厦(CFC)1号楼第43层
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN202020029351.6
申请日
20200107
公开/公告号
CN211835082U
公开/公告日
20201103
申请/专利权人
[廖仕川]
发明/设计人
[廖仕川]
主分类号
A61G7/015
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
重庆(50)
颁证日
G06T1/00
代理人
[李红]

摘要

本实用新型涉及护理床技术领域,公开了一种适用于颈胸部患者的护理床,该护理床包括床板和床架,所述床板铺设于所述床架;所述床板包括彼此相接的第一床板以及第二床板,所述第一床板包括若干个彼此相接的第一床板条,所述床架内配置有升降机构,所述升降机构包括升降块以及与所述升降块连接的升降杆。本实用新型通过升降杆能够控制升降块的高度并带动对应位置的床板提升,从而满足患者不同部位、不同高度的抬升,可避免因床板过宽而引起病患提升部位的不适感。

法律状态

法律状态公告日 20201103
法律状态 授权
法律状态信息 授权

权利要求

权利要求数量(10

独立权利要求数量(1

1.一种适用于颈胸部患者的护理床,其特征在于,包括床板和床架,所述床板铺设于所述床架;

所述床板包括彼此相接的第一床板以及第二床板,所述第一床板包括若干个彼此相接的第一床板条,所述床架内配置有升降机构,所述升降机构包括升降块以及与所述升降块连接的升降杆。

2.根据权利要求1所述的护理床,其特征在于,所述升降块的一面为平面、另一面为凸面,所述平面与所述升降杆固定连接,所述凸面靠近所述床板的位置设置。

3.根据权利要求2所述的护理床,其特征在于,所述第一床板靠近床头设置,沿着床尾到床头的方向,所述凸面的截面积逐渐增加。

4.根据权利要求1所述的护理床,其特征在于,沿着床尾至床头的方向,所述升降块的长度小于或者等于所述第一床板的长度。

5.根据权利要求4所述的护理床,其特征在于,沿着床尾至床头的方向,所述床架的内侧设置有导轨,所述升降杆远离所述升降杆的一端配置有底座,所述底座安设有滑块,所述滑块与所述导轨相适配。

6.根据权利要求1所述的护理床,其特征在于,所述第二床板包括若干个彼此相接的第二床板条。

9.根据权利要求6所述的护理床,其特征在于,所述第二床板条远离所述升降机构的一表面可拆卸设置有与所述第二床板条相适配的软垫。

7.根据权利要求1所述的护理床,其特征在于,所述升降块与所述床架相适配,使得所述升降块正好安设于所述床架内,所述升降块的一面为凸面,另一面为平面,沿着床尾到床头的方向,所述凸面的截面积逐渐增加。

8.根据权利要求1所述的护理床,其特征在于,所述第一床板条远离升降机构的一表面可拆卸设置有与所述第一床板条相适配的软垫。

10.根据权利要求8或9中任意一项所述的护理床,其特征在于,所述软垫为防水、防油、耐磨的软垫。

1.一种适用于颈胸部患者的护理床,其特征在于,包括床板和床架,所述床板铺设于所述床架; 所述床板包括彼此相接的第一床板以及第二床板,所述第一床板包括若干个彼此相接的第一床板条,所述床架内配置有升降机构,所述升降机构包括升降块以及与所述升降块连接的升降杆。 2.根据权利要求1所述的护理床,其特征在于,所述升降块的一面为平面、另一面为凸面,所述平面与所述升降杆固定连接,所述凸面靠近所述床板的位置设置。 3.根据权利要求2所述的护理床,其特征在于,所述第一床板靠近床头设置,沿着床尾到床头的方向,所述凸面的截面积逐渐增加。 4.根据权利要求1所述的护理床,其特征在于,沿着床尾至床头的方向,所述升降块的长度小于或者等于所述第一床板的长度。 5.根据权利要求4所述的护理床,其特征在于,沿着床尾至床头的方向,所述床架的内侧设置有导轨,所述升降杆远离所述升降杆的一端配置有底座,所述底座安设有滑块,所述滑块与所述导轨相适配。 6.根据权利要求1所述的护理床,其特征在于,所述第二床板包括若干个彼此相接的第二床板条。 7.根据权利要求1所述的护理床,其特征在于,所述升降块与所述床架相适配,使得所述升降块正好安设于所述床架内,所述升降块的一面为凸面,另一面为平面,沿着床尾到床头的方向,所述凸面的截面积逐渐增加。 8.根据权利要求1所述的护理床,其特征在于,所述第一床板条远离升降机构的一表面可拆卸设置有与所述第一床板条相适配的软垫。 9.根据权利要求6所述的护理床,其特征在于,所述第二床板条远离所述升降机构的一表面可拆卸设置有与所述第二床板条相适配的软垫。 10.根据权利要求8或9中任意一项所述的护理床,其特征在于,所述软垫为防水、防油、耐磨的软垫。

说明书

技术领域

本实用新型涉及护理床技术领域,具体而言,涉及一种适用于颈胸部患者的护理床。

背景技术

现有技术的护理床,其中有具备进行背部升起动作的床装置,在背部升起动作中,通过使安装在上部架的背部底部部分进行动作,来将与背部底部部分接触的使用者的后背扶起,从而使使用者从躺卧的状态(仰卧的状态)成为坐起的状态。然而对于脊柱、颈椎部位的患者而言,其脊柱或颈椎部位被矫正器或固定器固定,在需要仰卧时,若将背部全部升起,使得脊颈柱牵引过大,不利于颈胸部患者的休养及护理工作。

发明内容

本实用新型的目的在于提供一种适用于颈胸部患者的护理床,用以解决现有技术中存在的传统的护理床只能将整个背部升起,不利于颈胸部患者仰卧、增加颈胸部患者的不适感的技术问题。本实用新型中的达到了可选择性地抬升床板的不同位置,且抬升高度可控的技术效果。

本实用新型的实施例是这样实现的:

一种适用于颈胸部患者的护理床,包括床板和床架,所述床板铺设于所述床架;

所述床板包括彼此相接的第一床板以及第二床板,所述第一床板包括若干个彼此相接的第一床板条,所述床架内配置有升降机构,所述升降机构包括升降块以及与所述升降块连接的升降杆。

本实用新型的有益效果是:

通过升降杆能够控制升降块的高度,从而使得床板的部分或者全部升起,用以满足患者不同部位的提升,若干个第一床板条在提升时,可避免因床板过宽而引起病患提升部位的不适感,使得相邻的第一床板条平滑的升起过渡。

附图说明

为了更清楚地说明本申请实施例的技术方案,下面将对本申请实施例中所需要使用的附图作简单地介绍,应当理解,以下附图仅示出了本申请的某些实施例,因此不应被看作是对范围的限定,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他相关的附图。

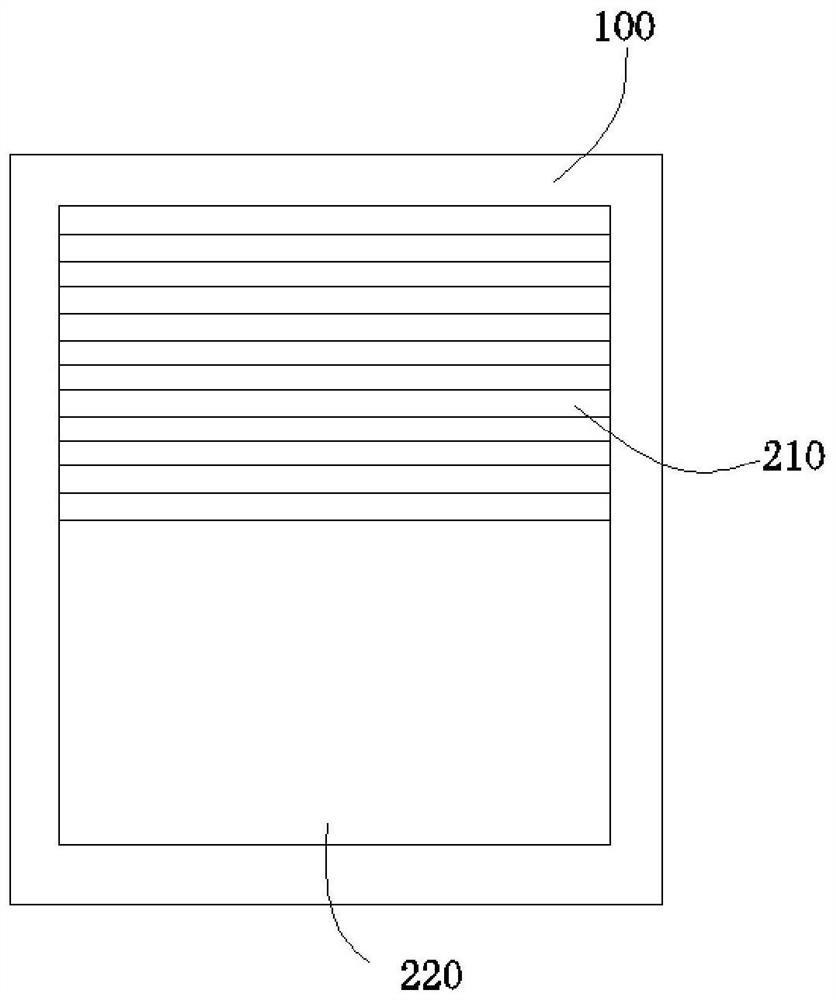

图1为本实施例中护理床的结构示意图;

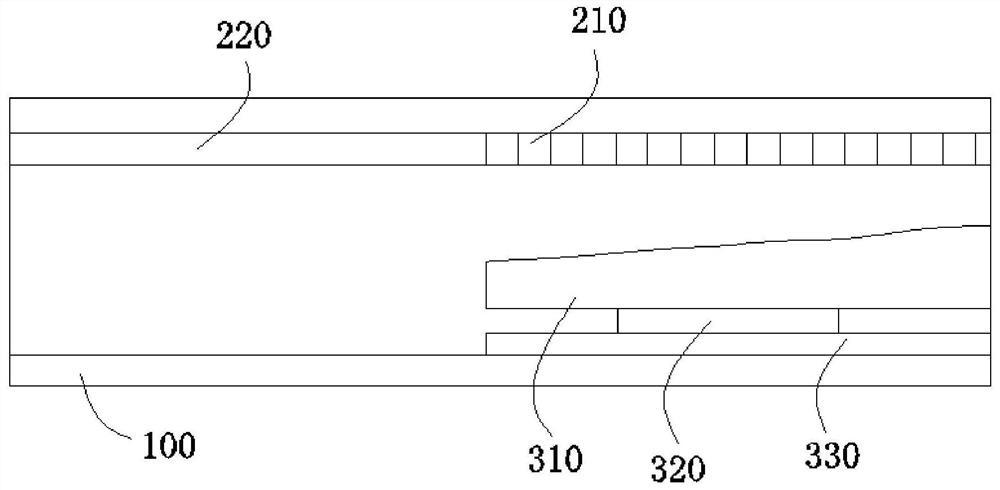

图2为图1在左视状态下的结构示意图;

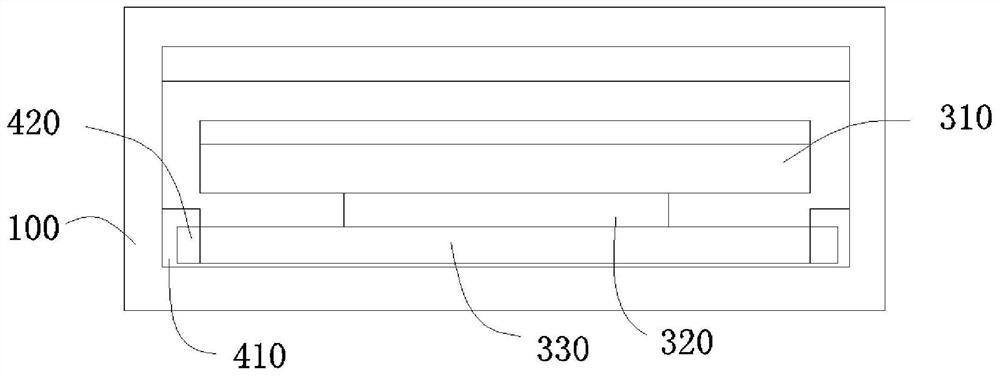

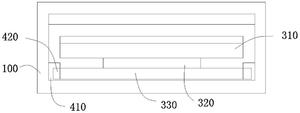

图3为图2在左视状态下的结构示意图。

图标:100--床架;210--第一床板;220--第二床板;310--升降块;320--升降杆;330--底座;410--导轨;420--滑块。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚,下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此,以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围,而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

应注意到:相似的标号和字母在下面的附图中表示类似项,因此,一旦某一项在一个附图中被定义,则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中,需要说明的是,术语“上”、“下”、“左”、“右”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,或者是该实用新型产品使用时惯常摆放的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。

术语“第一”、“第二”仅用于区分描述,而不能理解为指示或暗示相对重要性。

在本实用新型的描述中,还需要说明的是,除非另有明确的规定和限定,术语“设置”、“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。

实施例

如图1至图3所示,本实施例公开了一种适用于颈胸部患者的护理床,如图1所示,该该护理床包括床板和床架100,床板铺设于床架100,床板包括彼此相接的第一床板210以及第二床板220,第一床板210包括若干个彼此相接的第一床板条,床架100内配置有升降机构,升降结构用以将第一床板210和/或第二床板220顶起,用以满足颈胸部患者不同部位的抬升动作,除适用于颈胸部患者外,还可适用于下肢行动不便的患者,用以将于下肢相对应的床板上下升降的抬升动作。如图2和图3所示,本实施例中,第一床板210靠近床头设置,第二床板220靠近床尾设置。具体地,升降机构的位置与第一床板210的位置相对应,升降机构包括升降块310以及与升降块310连接的升降杆320。升降机构处于第一床板210的下方,使得升降机构可精准对需要提升的床板条进行抬升动作。医护人员可根据患者情况,调节患者的仰卧情况。

沿着床尾至床头的方向,升降块310的长度小于或者等于第一床板210的长度。当升降块310的长度小于第一床板210的长度,有选择性地将升降块310置于待抬升的第一床板条下方,或者设置多个升降快,通过升降杆320带动升块将对应位置上的第一床板条顶起;当升降块310的长度等于第一床板210的长度,驱动升降杆320即可带动升块将第一床板210顶起。

为了使得顶起的多个第一床板条之间呈平滑状平面,升降块310的一面为平面、另一面为凸面,平面与升降杆320固定连接,凸面靠近床板的位置设置。具体地,沿着床尾至床头的方向,凸面的截面积逐渐增加,使得升降块310上升时顶起对应位置上的第一床板条。具体地,凸面的凸起斜度可根据实际情况进行选择性地更改。

为了方便对护理床上的不同位置进行抬起动作,可通过移动升降机构或者在床架100的内部布设多个升降机构的方式实现。具体地,第二床板220包括若干个彼此相接的第二床板条。如图3所示,沿着床尾至床头的方向,床架100的内侧设置有导轨410,升降杆320远离升降杆320的一端配置有底座330,底座330安设有滑块420,滑块420与导轨410相适配。通过滑块420在导轨410上往复运动,从而能够使得升降块310顶起床板上的不同部位。又或者,设置与床架100上适配的升降块310,使得升降块310正好安设于床架100内,从而通过升降块310顶起床板时,可对床板的各个位置进行抬起动作。具体地,升降块310的一面为凸面,另一面为平面,沿着床尾到床头的方向,凸面的截面积逐渐增加。本领域的技术人员有选择性地可将凸面设置为具有不同倾斜度、不同凸起点的凸面。由于床板设置为多个床板条,床板的上表面如果铺设有棉被,第一床板210和/或第二床板220在抬升时,容易使棉被掉落,需二次整理。因此,为了方便操作,提高病患的舒适感,第一床板条远离升降机构的一表面可拆卸设置有与第一床板条相适配的软垫。第二床板条远离升降机构的一表面可拆卸设置有与第二床板条相适配的软垫。通过设置软垫,避免了因为床板(包括床板条)在抬升过程中,棉被掉落而引起的不便。此外,为了延长软垫的使用寿命,软垫为防水、防油、耐磨的软垫。

综上所述,本实用新型的护理床,适用于颈胸部患者使用,可满足对床板上的不同位置进行抬升动作,结构简单、易于控制。

以上仅为本实用新型的优选实施例而已,并不用于限制本实用新型,对于本领域的技术人员来说,本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
