本实用新型涉及厨房生活用品技术领域，具体涉及一种新型多功能菜板。

菜板即砧板，是垫放在桌上方便切菜并且防止破坏桌子的板体，常见材质为木板。众所周知，菜板是人们生活中最基本的厨具之一。目前，菜板大多采用长方形或圆形砧板结构，一般仅能提供单一的切菜功能。

普通菜板仅能提供简单的切菜功能，当用户将食材切成各种条状、块状时，需要操作者在操作过程中来回转动食材，并且菜板上加工好的食材需要用手或者其他器材来带走，操作起来十分不便。另外，普通菜板通常为平整板状结构，在菜板上切菜的时候水或者油会从菜板四周任意一个方向不可控地流下，在菜板四周、底面和地面形成污渍。

为解决现有菜板在切菜时容易在菜板四周、底面和地面形成污渍的问题，本实用新型提供了一种新型多功能菜板。

一种新型多功能菜板，包括板体和设置在所述板体上的转盘结构，所述转盘结构和所述板体之间设有间隙，其特征在于，所述转盘结构包括第一转盘和第二转盘，所述第一转盘和所述第二转盘均可转动地设置在所述板体上，且所述第一转盘和所述第二转盘可拆卸连接。

进一步地，所述板体包括环形导轨，所述第一转盘包括第一盘体和第一配合凹槽，所述第一配合凹槽设置在所述第一盘体的边缘，所述环形导轨和所述第一配合凹槽抵接设置。

进一步地，所述第二转盘包括第二盘体和第二配合凹槽，所述第二配合凹槽设置在所述第二盘体的边缘，所述环形导轨和所述第二配合凹槽抵接设置。

进一步地，所述第一转盘包括若干第一卡合结构，所述第二转盘包括若干第四卡合结构，所述第一卡合结构和所述第四卡合结构卡合连接装配。

进一步地，所述第一转盘包括若干第二卡合结构，所述第二转盘包括若干第三卡合结构，所述第二卡合结构和所述第三卡合结构卡合连接装配。

进一步地，所述环形导轨的两侧间隔设有若干第一导流槽和若干第二导流槽。

进一步地，所述第一导流槽均匀分布在所述环形导轨朝向所述第一转盘的一侧，所述第二导流槽均匀分布在所述环形导轨朝向所述第二转盘的一侧。

本实用新型提供的新型多功能菜板，包括板体和可转动地设置在板体上的彼此可拆卸连接装配的第一转盘和第二转盘。装配时，将第一转盘的第一配合凹槽的和第二转盘的第二配合凹槽分别和环形导轨抵接设置，此时第一转盘上的第一卡合结构和第二卡合结构以及第二转盘上的第三卡合结构和第四卡合结构处于同一水平高度，通过旋转第一转盘和第二转盘，即可将第一卡合结构和第四卡合结构、第二卡合结构和第三卡合结构卡合连接在一起，从而在将第一转盘和第二转盘可拆卸地连接装配在一起的同时，还将第一转盘和第二转盘组成的转盘结构可转动地设置在板体上。

因此，新型多功能菜板的转盘结构可转动地设置在板体上，和转盘结构相抵接的环形导轨设有导流槽，使用时液体不会堆积在板体然后从板体四周任意方向不可控地流下形成污渍，同时液体也不会在转盘结构和板体之间的间隙内堆积，而是会沿着第一导流槽和第二导流槽流入转盘结构内部空间，用户可对其进行定期拆卸清洗处理，彻底解决现有菜板在切菜时容易在菜板四周、底面和地面形成污渍的问题。

图1是本实用新型的新型多功能菜板的结构示意图；

图2是本实用新型的新型多功能菜板的爆炸图；

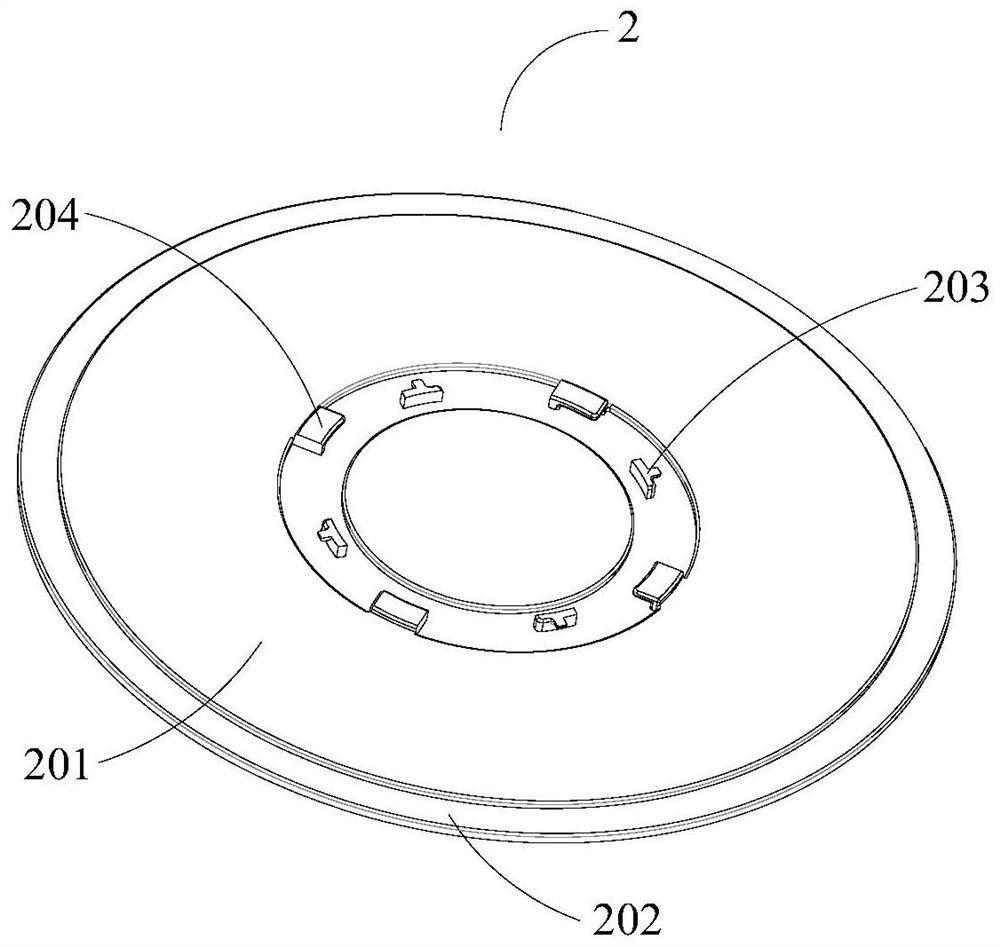

图3是本实用新型的第一转盘的结构示意图；

图4是本实用新型的第二转盘的结构示意图；

图5是本实用新型的板体的结构示意图；

附图标记说明：1、板体；101、环形导轨；102、第一导流槽；2、第一转盘；201、第一盘体；202、第一配合凹槽；203、第一卡合结构；204、第二卡合结构；3、第二转盘；301、第二盘体；302、第二配合凹槽；303、第三卡合结构；304、第四卡合结构。

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

参见图1和图2所示，根据本实用新型的实施例，新型多功能菜板包括板体1和设置在板体1上的转盘结构，转盘结构和板体1之间设有一定距离的间隙。其中，转盘结构包括第一转盘2和第二转盘3，第一转盘2和第二转盘3均可转动地设置在板体1上，同时第一转盘2和第二转盘3可拆卸地连接在一起。具体地，装配时，将第一转盘2和第二转盘3分别设置在板体1的上下两侧，再将第一转盘2和第二转盘3可拆卸地装配连接在一起，即可在板体1上设置好可旋转的转盘结构。当用户将食材切成各种条状、块状时，不需要使用者在操作过程中来回转动食材，只需旋转转盘结构即可；同时，在菜板上切菜的时候水或者油不会从菜板四周任意方向不可控地流下形成污渍，而是会从转盘结构和板体1之间的间隙流入转盘结构的内部，也即转盘结构还起到临时储存液体的功能，用户可定时拆卸该转盘结构，将其中的液体倒掉并作相应的清洁处理，操作简便。

参见图3和图5所示，根据本实用新型的实施例，板体1包括环形导轨101，第一转盘2包括第一盘体201和第一配合凹槽202，第一配合凹槽202设置在第一盘体201的边缘部位，装配时，环形导轨101和第一配合凹槽202抵接设置。具体地，板体1上的环形导轨101为第一转盘2的装配起到抵靠作用，第一转盘2上的第一配合凹槽202为第一转盘2起到水平面的限位作用，以保证第一转盘2和板体1设有一定距离间隙供液体穿过的同时，不会发生第一转盘2在装配时出现水平面偏移的情况。

参见图4和图5所示，根据本实用新型的实施例，第二转盘3包括第二盘体301和第二配合凹槽302，第二配合凹槽302设置在第二盘体301的边缘部位，装配时，环形导轨101和第二配合凹槽302抵接设置。具体地，板体1上的环形导轨101为第二转盘3的装配起到抵靠作用，第二转盘3上的第二配合凹槽302为第二转盘3起到水平面的限位作用，保证第二转盘3和板体1设有一定距离间隙供液体穿过的同时，不会发生第二转盘3在装配时出现水平面偏移的情况。

进一步地，第一转盘2包括若干第一卡合结构203，第二转盘3包括若干第四卡合结构304，第一卡合结构203和第四卡合结构卡合连接装配304。其中，第一卡合结构203和第四卡合结构304可为卡扣。装配时，将第一转盘2的第一配合凹槽202的和第二转盘3的第二配合凹槽302分别和环形导轨101抵接设置，此时第一转盘2上的第一卡合结构203以及第二转盘3上的第四卡合结构304处于同一水平高度，通过旋转第一转盘2和第二转盘3，即可将第一卡合结构203和第四卡合结构304卡合连接在一起，进而将第一转盘2和第二转盘3卡合连接在一起，形成可旋转地设置在板体1上的转盘结构。

进一步地，第一转盘2包括若干第二卡合结构204，第二转盘3包括若干第三卡合结构303，第二卡合结构204和第三卡合结构303卡合连接装配。其中，第二卡合结构204和第三卡合结构303可为卡扣。装配时，将第一转盘2的第一配合凹槽202的和第二转盘3的第二配合凹槽302分别和环形导轨101抵接设置，此时第一转盘2上的第二卡合结构204以及第二转盘3上的第三卡合结构303处于同一水平高度，通过旋转第一转盘2和第二转盘3，即可将第二卡合结构204和第三卡合结构303卡合连接在一起，进一步加强第一转盘2和第二转盘3卡合连接装配的效果，形成可旋转地设置在板体1上的转盘结构。

进一步地，环形导轨101的两侧间隔设有若干第一导流槽102和若干第二导流槽，且第一导流槽102均匀分布在环形导轨101朝向第一转盘2的一侧，第二导流槽均匀分布在环形导轨101朝向第二转盘3的一侧。具体地，第一导流槽102和第二导流槽数量均大于一个，起到引导液体流动的作用。在板体1上切菜时产生的液体通过转盘结构和板体1之间的间隙流进转盘结构内，由于在环形导轨101的两侧设置均匀分布的若干第一导流槽102和若干第二导流槽，流进转盘结构内的液体不会堆积在转盘结构和板体1之间的间隙中，而是通过第一导流槽102和若干第二导流槽的导流作用进入转盘结构内，用户可对其进行定期拆卸清洗处理，彻底解决现有菜板在切菜时容易在菜板四周、底面和地面形成污渍的问题。

综上，本实用新型提供的新型多功能菜板，包括板体1和可转动地设置在板体1上的彼此可拆卸连接装配的第一转盘2和第二转盘3。装配时，将第一转盘2的第一配合凹槽202的和第二转盘3的第二配合凹槽302分别和环形导轨101抵接设置，此时第一转盘2上的第一卡合结构203和第二卡合结构204以及第二转盘3上的第三卡合结构303和第四卡合结构304处于同一水平高度，通过旋转第一转盘2和第二转盘3，即可将第一卡合结构203和第四卡合结构304、第二卡合结构204和第三卡合结构303卡合连接在一起，从而在将第一转盘2和第二转盘3可拆卸地连接装配在一起的同时，还将第一转盘2和第二转盘3组成的转盘结构可转动地设置在板体1上。

因此，新型多功能菜板的转盘结构可转动地设置在板体1上，和转盘结构相抵接的环形导轨101设有导流槽102，使用时液体不会堆积在板体1然后从板体1四周任意方向不可控地流下形成污渍，同时液体也不会在转盘结构和板体1之间的间隙内堆积，而是会沿着第一导流槽102和第二导流槽流入转盘结构内部空间，用户可对其进行定期拆卸清洗处理，彻底解决现有菜板在切菜时容易在菜板四周、底面和地面形成污渍的问题。

当然，以上是本实用新型的优选实施方式。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型基本原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
