【中国实用新型】无废水大流量反渗透净水器及有净水龙头的反渗透净水器

有权-审定授权 中国

授权公告日/公开日:
2020.11.24
专利有效期:
2020.03.23-2030.03.23
技术分类:
C02:水、废水、污水或污泥的处理
转化方式:
许可
价值度指数:
57.0分
价格:
面议
1103 0

发布人

曹伟达

联系人曹伟达

17813299920
cwd49319@163.com
2411469951
17813299920
北京市朝阳区十里堡都会华庭悉尼阁8L
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN202020368002.7
申请日
20200323
公开/公告号
CN211998943U
公开/公告日
20201124
申请/专利权人
[北京嘉德深国际会展有限公司, 曹伟达]
发明/设计人
[曹伟达, 范悦]
主分类号
C02F1/44
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
北京(11)
颁证日
G06T1/00
代理人

摘要

本发明两种无废水大流量反渗透净水器,自来水从自来水入口(1)经过前置滤芯(2),在高压泵(3)动力作用下进入反渗透膜(4),纯水从反渗透纯水出口(5)流出,浓净水从反渗透废水出口流出,经过废水电磁阀/废水比阀(10)和水罐出水口(14)流入水罐(13),输入水罐(13)的浓净水从自来水龙头或中水龙头及马桶水箱(19)与自来水或中水一起排出,得到有效利用。本发明使用反渗透膜(4)不仅能大流量即滤即饮,而且用水罐(13)存浓净水,实现无废水、无压力罐的目的,具有体积小、结构简单、成本低,废水有效使用等特点,装有净水龙头的反渗透净水器,具有放净水对反渗透膜(4)有冲洗功能,延长反渗透膜(4)使用寿命。

法律状态

法律状态公告日 20201124
法律状态 授权
法律状态信息 授权

权利要求

权利要求数量(10

独立权利要求数量(3

1.一种无废水大流量反渗透净水器,其特征是,所述反渗透净水器包括前置滤芯(2)、高压泵(3)、反渗透膜(4)、水罐(13)、废水电磁阀/废水比阀(10)、电导率/TDS检测器(15);所述前置滤芯(2)与自来水入口(1)连接,前置滤芯(2)通过高压泵(3)与反渗透膜(4)入口连接;所述反渗透膜(4)的反渗透纯水出口(5)输出纯水;所述反渗透膜(4)的反渗透浓净水出口(6)通过废水电磁阀/废水比阀(10)与自来水龙头组(16)连接,自来水龙头组(16)通过电导率/TDS检测器(15)与水罐出水口(14)连接,水罐入水口(12)与自来水入口(1)连接。

2.根据权利要求1所述的反渗透净水器,其特征是,所述反渗透净水器还包括高压开关(7)、后置滤芯(8)与纯水龙头(9);所述反渗透膜(4)的反渗透纯水出口(5)通过高压开关(7)和后置滤芯(8)与纯水龙头(9)连接;所述高压开关(7)设置启动压强P2大于放水压强P1;高压开关(7)设置关闭压强P3小于关水压强P4。

3.根据权利要求2所述的反渗透净水器,其特征是,所述高压泵(3)的电源开关由高压开关电开关和电导率/TDS检测器(15)控制的电导率/TDS开关串联构成。

4.根据权利要求1-3其中之一所述的反渗透净水器,其特征是,所述电导率/TDS开关的电导率/TDS开启值和电导率/TDS关闭值分别为G2和G3,当电导率/TDS检测器(15)测到电导率/TDS值高于G3,红灯亮,控制电导率/TDS开关断开;当电导率/TDS检测器(15)测到电导率/TDS值低于G2,绿灯亮,控制电导率/TDS开关闭合。

5.一种无废水大流量反渗透净水器,其特征是,所述反渗透净水器包括前置滤芯(2)、高压泵(3)、反渗透膜(4)、水罐(13)、废水电磁阀/废水比阀(10)、常闭电磁阀(17);所述前置滤芯(2)与自来水入口(1)连接,前置滤芯(2)通过高压泵(3)与反渗透膜(4)入口连接;所述反渗透膜(4)的反渗透纯水出口(5)输出纯水;所述反渗透膜(4)的反渗透浓净水出口(6)通过废水电磁阀/废水比阀(10)和常闭电磁阀(17)与中水龙头及马桶水箱(19)连接,中水龙头及马桶水箱(19)与水罐出水口(14)连接,水罐入水口(12)与中水入口(18)连接。

6.根据权利要求5所述的反渗透净水器,其特征是,所述反渗透净水器还包括高压开关(7)、后置滤芯(8)与纯水龙头(9);所述反渗透膜(4)的反渗透纯水出口(5)通过高压开关(7)和后置滤芯(8)与纯水龙头(9)连接。

7.根据权利要求6所述的反渗透净水器,其特征是,所述高压开关电开关是高压泵(3)的电源开关;所述高压开关(7)设置启动压强P2大于放水压强P1;高压开关(7)设置关闭压强P3小于关水压强P4。

8.一种装有净水龙头的反渗透净水器,其特征是,所述反渗透净水器包括前置滤芯(2)、高压泵(3)、反渗透膜(4)、后置滤芯(8)、纯水龙头(9)、反渗透净水龙头(11)和废水电磁阀/废水比阀(10);所述前置滤芯(2)与自来水入口(1)连接,前置滤芯(2)通过高压泵(3)与反渗透膜(4)入口连接;所述反渗透膜(4)的反渗透纯水出口(5)输出纯水;所述反渗透膜(4)的反渗透浓净水出口(6)与反渗透净水龙头(11)连接,并与废水电磁阀/废水比阀(10)入口连接。

9.根据权利要求8所述的装有净水龙头的反渗透净水器,其特征是,所述反渗透净水器还包括自来水龙头组(16)、电导率/TDS检测器(15)和水罐(13);所述废水电磁阀/废水比阀(10)的出口与自来水龙头组(16)连接,自来水龙头组(16)通过电导率/TDS检测器(15)和水罐(13)与自来水入口(1)连接。

10.根据权利要求8所述的装有净水龙头的反渗透净水器,其特征是,所述反渗透净水器还包括常闭电磁阀(17);所述废水电磁阀/废水比阀(10)的出口通过常闭电磁阀(17)通到反渗透净水器之外。

1.一种无废水大流量反渗透净水器,其特征是,所述反渗透净水器包括前置滤芯(2)、高压泵(3)、反渗透膜(4)、水罐(13)、废水电磁阀/废水比阀(10)、电导率/TDS检测器(15);所述前置滤芯(2)与自来水入口(1)连接,前置滤芯(2)通过高压泵(3)与反渗透膜(4)入口连接;所述反渗透膜(4)的反渗透纯水出口(5)输出纯水;所述反渗透膜(4)的反渗透浓净水出口(6)通过废水电磁阀/废水比阀(10)与自来水龙头组(16)连接,自来水龙头组(16)通过电导率/TDS检测器(15)与水罐出水口(14)连接,水罐入水口(12)与自来水入口(1)连接。 2.根据权利要求1所述的反渗透净水器,其特征是,所述反渗透净水器还包括高压开关(7)、后置滤芯(8)与纯水龙头(9);所述反渗透膜(4)的反渗透纯水出口(5)通过高压开关(7)和后置滤芯(8)与纯水龙头(9)连接;所述高压开关(7)设置启动压强P2大于放水压强P1;高压开关(7)设置关闭压强P3小于关水压强P4。 3.根据权利要求2所述的反渗透净水器,其特征是,所述高压泵(3)的电源开关由高压开关电开关和电导率/TDS检测器(15)控制的电导率/TDS开关串联构成。 4.根据权利要求1-3其中之一所述的反渗透净水器,其特征是,所述电导率/TDS开关的电导率/TDS开启值和电导率/TDS关闭值分别为G2和G3,当电导率/TDS检测器(15)测到电导率/TDS值高于G3,红灯亮,控制电导率/TDS开关断开;当电导率/TDS检测器(15)测到电导率/TDS值低于G2,绿灯亮,控制电导率/TDS开关闭合。 5.一种无废水大流量反渗透净水器,其特征是,所述反渗透净水器包括前置滤芯(2)、高压泵(3)、反渗透膜(4)、水罐(13)、废水电磁阀/废水比阀(10)、常闭电磁阀(17);所述前置滤芯(2)与自来水入口(1)连接,前置滤芯(2)通过高压泵(3)与反渗透膜(4)入口连接;所述反渗透膜(4)的反渗透纯水出口(5)输出纯水;所述反渗透膜(4)的反渗透浓净水出口(6)通过废水电磁阀/废水比阀(10)和常闭电磁阀(17)与中水龙头及马桶水箱(19)连接,中水龙头及马桶水箱(19)与水罐出水口(14)连接,水罐入水口(12)与中水入口(18)连接。 6.根据权利要求5所述的反渗透净水器,其特征是,所述反渗透净水器还包括高压开关(7)、后置滤芯(8)与纯水龙头(9);所述反渗透膜(4)的反渗透纯水出口(5)通过高压开关(7)和后置滤芯(8)与纯水龙头(9)连接。 7.根据权利要求6所述的反渗透净水器,其特征是,所述高压开关电开关是高压泵(3)的电源开关;所述高压开关(7)设置启动压强P2大于放水压强P1;高压开关(7)设置关闭压强P3小于关水压强P4。 8.一种装有净水龙头的反渗透净水器,其特征是,所述反渗透净水器包括前置滤芯(2)、高压泵(3)、反渗透膜(4)、后置滤芯(8)、纯水龙头(9)、反渗透净水龙头(11)和废水电磁阀/废水比阀(10);所述前置滤芯(2)与自来水入口(1)连接,前置滤芯(2)通过高压泵(3)与反渗透膜(4)入口连接;所述反渗透膜(4)的反渗透纯水出口(5)输出纯水;所述反渗透膜(4)的反渗透浓净水出口(6)与反渗透净水龙头(11)连接,并与废水电磁阀/废水比阀(10)入口连接。 9.根据权利要求8所述的装有净水龙头的反渗透净水器,其特征是,所述反渗透净水器还包括自来水龙头组(16)、电导率/TDS检测器(15)和水罐(13);所述废水电磁阀/废水比阀(10)的出口与自来水龙头组(16)连接,自来水龙头组(16)通过电导率/TDS检测器(15)和水罐(13)与自来水入口(1)连接。 10.根据权利要求8所述的装有净水龙头的反渗透净水器,其特征是,所述反渗透净水器还包括常闭电磁阀(17);所述废水电磁阀/废水比阀(10)的出口通过常闭电磁阀(17)通到反渗透净水器之外。

说明书

技术领域

本发明属于反渗透净水器技术领域,特别涉及反渗透膜4在净水器中的应用,随着反渗透膜4技术不断提高,无罐大流量逐步满足了人们的要求,废水比也在不断提高,但是所谓的废水仍然未被利用,本发明是反渗透膜4制水过程产生的浓净水得到合理使用的设计方案。

背景技术

我国随着水污染事件的多发和人们对健康生活的追求,反渗透净水机开始进入越来越多的家庭。当前反渗透净水器生产在我国发展异常迅速,在整个净水器中的比例也越来越大,2019年已超过90%,并且有继续增长的趋势。我国又是水资源贫乏的国家,人均水资源仅为世界人均水平的1/4。节水对我国来说有着特别重要的意义。然而,反渗透净水机却有一个秘密导致每天都有大量的自来水从下水道白白流走。净水机“废水”浪费成为净水机行业一个亟待解决的难题。

反渗透净水机只有提高产品节水能力,降低废水率,才能够充分发挥反渗透的优势,从而使净水机产品进入快速发展轨道。国家已经制定的反渗透净水机标准中,只对反渗透净水机的水回收率作出了30%的要求,并没有对反渗透净水机的“水利用率”作出要求。这也是导致浪费水的一个重要原因。因此,出台节水强制性标准,加快推动该领域的节水认证工作,成为促进民用净水设备技术进步和更新换代的重要手段。

为此,我国2018年公布了《反渗透净水机水效限定值及水效等级》强制性国家标准。根据该标准,反渗透净水机的产水率不得低于35%,否则禁止生产和销售。水效等级分为五级,生产企业必须经过权威机构测定产品的水效等级,并且在产品醒目位置标注。这一规定将对净水行业产生深远影响,迫使制造商加强研发节水技术和产品,促进节水技术的进步,减少水资源浪费。

改善净水机浪费现状可以从两个方面着手:一是提高反渗透水回收率,尽可能少排放。二是浓缩水的回收利用。这两种方法就是通过技术手段实现少排放和不排放,做到相对意义上的无废水产生。虽然“废水”不能饮用,但可以用于洗涤、浇花、拖地、冲厕所等,每天节水一点点,不但可以省下一部分水费,还为国家节约水资源做出力所能及的贡献。

发明内容

高压开关7所测各压强名称:大气压强P0,纯水龙头9打开时的压强为放水压强P1,控制高压开关电开关导通的压强为启动压强P2,控制高压开关电开关断开的压强为关闭压强P3,纯水龙头9从打开转为关闭时的压强为关水压强P4,由于此时高压泵还在工作,P4大于自来水压强。

各压强大小关系:P0

电导率/TDS检测器15所测各电导率/TDS值名称:纯水电导率/TDS值为G0,自来水电导率/TDS值为G1,电导率/TDS检测器15控制电导率/TDS开关导通的电导率/TDS值为电导率/TDS开启值G2,电导率/TDS检测器15控制电导率/TDS开关断开的电导率/TDS值为电导率/TDS关闭值G3。

各电导率/TDS值大小关系:G0

本发明的目的是提供两种无废水大流量反渗透净水器,在提供纯水的同时,把产生的浓净水存在水罐13中,水罐13中的浓净水由自来水龙头组16或中水龙头及马桶水箱19排出,充分利用浓净水,不产生废水是本发明的第一个创新;装有净水龙头的反渗透净水器,反渗透净水龙头11在放净水时有对反渗透膜4进行冲洗的功能,保护反渗透膜4,延长使用寿命是本发明的第二个创新。

为了实现本发明的创新目的,提出以下技术方案:

第一种无废水大流量反渗透净水器,包括前置滤芯2、高压泵3、反渗透膜4、水罐13、废水电磁阀/废水比阀10、电导率/TDS检测器15;所述前置滤芯2与自来水入口1连接,前置滤芯2通过高压泵3与反渗透膜4入口连接;所述反渗透膜4的反渗透纯水出口5输出纯水;所述反渗透膜4的反渗透浓净水出口6通过废水电磁阀/废水比阀10与自来水龙头组16连接,自来水龙头组16通过电导率/TDS检测器15与水罐出水口14连接,水罐入水口12与自来水入口1连接(图1)。

所述反渗透净水器还包括高压开关7、后置滤芯8与纯水龙头9;所述反渗透膜4的反渗透纯水出口5通过高压开关7和后置滤芯8与纯水龙头9连接。

所述高压开关7设置启动压强P2大于放水压强P1,当打开纯水龙头9放水时,高压开关7测得压强为P1,因为P1P3,高压开关电开关断开。

所述高压泵3的电源开关由高压开关电开关和电导率/TDS检测器15控制的电导率/TDS开关串联组成。所述电导率/TDS检测器15控制电导率/TDS开关通断,所述电导率/TDS开关的电导率/TDS开启值和电导率/TDS关闭值分别为G2和G3。

所述第一种无废水大流量反渗透净水器不能一次放很多纯水,纯水龙头9放纯水时净水器内部的水如果多次循环浓度会逐渐升高,当水的浓度超过电导率/TDS上限G3时,控制电路控制电导率/TDS开关断开,高压泵3停止工作,此时电导率/TDS指示灯红灯亮;此时放一些自来水,当电导率/TDS检测器15测试的电导率/TDS值低于G2,电导率/TDS指示灯绿亮,纯水龙头9又能正常放纯水。

第二种无废水大流量反渗透净水器,包括前置滤芯2、高压泵3、反渗透膜4、水罐13、废水电磁阀/废水比阀10、常闭电磁阀17、高压开关7、后置滤芯8、纯水龙头9;所述水罐13串联在中水管道中,中水入口18与水罐入水口12连接,水罐出水口14与中水龙头及马桶水箱19连接;所述前置滤芯2与自来水入口1连接,前置滤芯2通过高压泵3与反渗透膜4入口连接;所述反渗透膜4的反渗透纯水出口5通过高压开关7和后置滤芯8与纯水龙头9连接;所述反渗透膜4的反渗透浓净水出口6通过废水电磁阀/废水比阀10和常闭电磁阀17与中水龙头及马桶水箱19连接(图2)。

所述高压开关电开关是高压泵3的电源开关。所述高压开关7设置启动压强P2大于放水压强P1,当开启纯水龙头9时,高压开关7测得压强为放水压强P1,高压开关电开关闭合,高压泵3启动;高压开关7设置关闭压强P3小于关水压强P4,当关闭纯水龙头9时,高压开关7测得压强P4,高压开关电开关断开,高压泵3停机。

装有净水龙头的反渗透净水器,包括前置滤芯2、高压泵3、反渗透膜4、后置滤芯8、纯水龙头9、反渗透净水龙头11和废水电磁阀/废水比阀10;所述前置滤芯2与自来水入口1连接,前置滤芯2通过高压泵3与反渗透膜4入口连接;所述反渗透膜4的反渗透纯水出口5输出纯水;所述反渗透膜4的反渗透浓净水出口6与反渗透净水龙头11连接,并与废水电磁阀/废水比阀10入口连接。

所述反渗透净水龙头11,用于反渗透浓净水出口6流出的浓净水可以流回自来水入口的反渗透净水器(图1),还包括自来水龙头组16、电导率/TDS检测器15和水罐13;所述反渗透膜4的反渗透浓净水出口6与反渗透净水龙头11连通,反渗透净水龙头11通过废水电磁阀/废水比阀10与自来水龙头组16连通,自来水龙头组16通过电导率/TDS检测器15和水罐13与自来水入口1连接。

所述反渗透净水龙头11,用于反渗透浓净水出口6流出的浓净水要排出净水器之外的反渗透净水器(如图2,图3,图4),还包括常闭电磁阀17;所述反渗透膜4的反渗透浓净水出口6与反渗透净水龙头11连通,反渗透膜4的反渗透浓净水出口6与废水电磁阀/废水比阀10的入口连通,所述废水电磁阀/废水比阀10的出口通过常闭电磁阀17通到反渗透净水器之外。

所述反渗透净水龙头11适用于所有的反渗透净水器;所述反渗透净水龙头11与现有的净水龙头区别是安装的位置不同,反渗透净水龙头11是安装在反渗透膜4的反渗透浓净水出口6;所述反渗透净水龙头11要求自来水入口1与反渗透膜4之间各位置都不装进水电磁阀;有浓净水排放到反渗透净水器之外的,需要在浓净水出口安装常闭电磁阀17。无论高压泵3启动与否,打开反渗透净水龙头11都能放净水,并具有对反渗透膜4冲洗的功能,延长了反渗透膜4的寿命。

本发明两种无废水大流量反渗透净水器是无压力罐、浓净水被有效使用的反渗透净水器,净水器整体体积小,无废水,装有净水龙头的反渗透净水器保护反渗透膜4,延长使用寿命,提高了净水器的性能,是现有反渗透净水器的更新换代产品设计。

附图说明

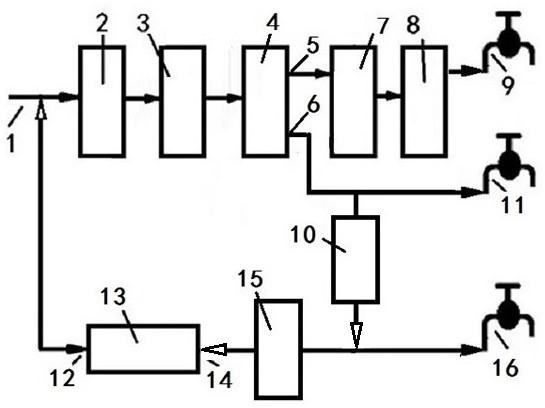

图1是本发明第一种无废水大流量反渗透净水器,并且装有反渗透净水龙头的流程图;

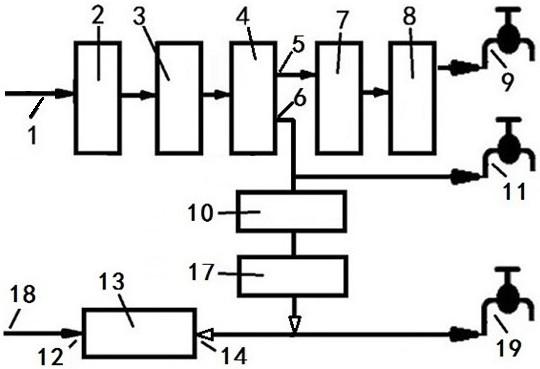

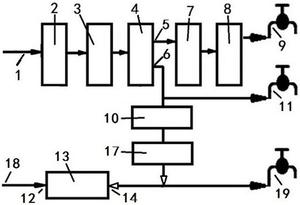

图2是本发明第二种无废水大流量反渗透净水器,并装有反渗透净水龙头的流程图;

图3是本发明装有反渗透净水龙头的气囊式压力罐反渗透净水器流程图;

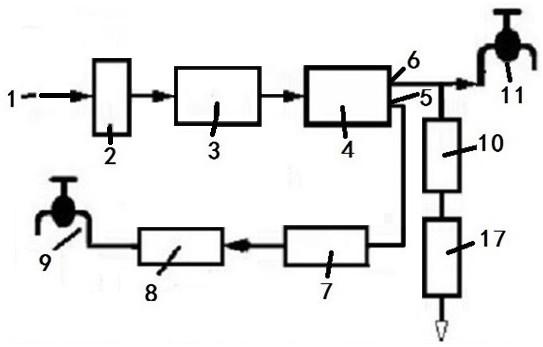

图4是本发明装有反渗透净水龙头的大流量反渗透净水器流程图。

其中:

1自来水入口、2前置滤芯、3高压泵、4反渗透膜、5反渗透纯水出口、6反渗透浓净水出口、7高压开关、8后置滤芯、9纯水龙头、10废水电磁阀/废水比阀、11反渗透净水龙头、12水罐入水口、13水罐、14水罐出水口、15电导率/TDS检测器、16自来水龙头组、17常闭电磁阀、18中水入口、19中水龙头及马桶水箱、20逆止阀、21气囊压力罐。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚明白,以下结合附图和具体实施例,对本发明进一步详细说明。

第一种无废水大流量反渗透净水器工作的全过程如下:

每一个反渗透净水器都有废水比指标,也就是纯水与废水的比,本专利的反渗透净水器水在净水器中流动是半循环,在自来水进水和纯水龙头9出水的同时浓净水进入水罐13中,以下分析各循环的结果,设废水比m:n。

第一循环:

纯水:浓净水1=m:n

纯水:自来水=m:(m+n)

自来水体积:水罐13容积=(m+n):n

第一循环结束,水罐13中的水全部流入净水器,水罐13中的自来水刚好被浓净水1替换,水罐13中的浓净水1的浓度是自来水浓度的(m+n)/n倍

第二循环:

进入净水器水是自来水和浓净水1的混合水,混合水的浓度是自来水浓度的(2m+n)/(m+n)倍

纯水:浓净水2=2m:n

纯水:自来水=2m:(2m+n)

自来水体积:水罐13容积=(2m+n):n

第二循环结束,水罐13中的浓净水1全部流入净水器,水罐13中的浓净水1刚好被浓净水2替换,水罐13中的浓净水2的浓度是自来水浓度的(2m+n)/n倍

第a循环:

进入净水器水的混合水浓度是自来水浓度的(am+n)/(m+n)倍

水罐13中的浓净水a的浓度是自来水浓度的(am+n)/n倍

电导检测器测的是进入水罐13前的浓净水电导率/TDS值,什么时候结束循环,也就是停止放纯水,由电导检测器的设置决定。循环的次数多,每次放纯水量大,但是进入反渗透膜4的水的平均电导率/TDS会提高,减小反渗透膜4的使用寿命。统计多数人每次放纯水多少,得到一个平均值,以平均值为依据确定水罐13的容积。在自来水质量较好,不影响反渗透膜4使用寿命的情况下多次循环制水,可以选择容积较小的水罐13。

由于自来水是断续放水使用的,第一种无废水大流量反渗透净水器,不能一次放很多纯水,纯水龙头9放纯水时净水器内部的水如果多次循环浓度会逐渐升高,当水的浓度超过电导率/TDS上限G3时,控制电路控制电导率/TDS开关断开,高压泵3停止工作。家用或小单位使用,每次放纯水不超过一两升,水箱16容积安排的合理,使用第一种无废水大流量反渗透净水器很少会遇到放纯水突然停纯水,要放一定量自来水恢复放纯水的情况。

第二种无废水大流量反渗透净水器工作的全过程如下:

开始制水:当开启纯水龙头9,高压开关7测得压强为放水压强P1,高压开关电开关闭合,高压泵3启动,放纯水,同时常闭电磁阀17通电,浓净水通过废水电磁阀/废水比阀10和常闭电磁阀17逆向流入水罐13,水罐13中的浓净水混在中水中供中水龙头及马桶水箱19使用。

关闭制水:当关闭纯水龙头9时,高压开关7测得压强为关水压强P4,高压开关电开关断开,高压泵3停机。同时常闭电磁阀17断电,常闭电磁阀17将自来水和中水通路切断。

第二种反渗透净水器理论上能无限长放纯水,打开纯水龙头9放纯水同时浓净水流入水罐13,如果放纯水过多,流出的浓净水体积超过水罐13的容积,不及时用中水,浓净水会流入公共管道,虽然流出的浓净水的水质优于中水的水质,但是也要避免出现这种情况,每次放纯水不要过多,或适当增加水罐13容积。

本专利装有净水龙头的反渗透净水器,反渗透净水龙头11接在反渗透浓净水出口6,自来水入口1与反渗透膜4之间各位置都不装进水电磁阀,打开反渗透净水龙头11,立即纯水龙头9打开也无纯水流出,反渗透净水龙头11流出的是前置滤芯2过滤的净水,此设计无论高压泵3启动与否反渗透净水龙头11放净水都具有对反渗透膜4冲洗的功能。如果放净水时高压泵3在工作,自来水动力加高压泵3动力,流量大一些。反渗透净水龙头11的冲洗功能与冲洗电磁阀的冲洗功能相似,增加了冲洗量延长了反渗透膜4的寿命。

以上所述的具体实施例,对本发明的目的、技术方案和有益效果进行了进一步的详细说明,所应理解的是,以上所述仅为本发明的具体实施例而已,并不用于限制本发明,凡在本发明的精神和原则之内,所做的任何修改、等同替换、改进等,均应包含在本发明的保护范围之内。
