【中国实用新型】一体式医用防护头套

有权-审定授权 中国

申请号:
CN202020368877.7
专利权人:
廖仕川
授权公告日/公开日:
2021.01.01
专利有效期:
2020.03.20-2030.03.20
技术分类:
A42:帽类制品
历史运营情况:
价值度指数:
50.0分
交易方式:
转让
价格:
面议
517 0

发布人

中国(南方)知识产权运营中心

联系人尚先生

15113831943 0755-82793479
zhanfengshang@sipc26.com
深圳市福田区福保街道市花路5号长富金茂大厦(CFC)1号楼第43层
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN202020368877.7
申请日
20200320
公开/公告号
CN212260620U
公开/公告日
20210101
申请/专利权人
[廖仕川]
发明/设计人
[廖仕川]
主分类号
A42B1/04
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
重庆(50)
颁证日
G06T1/00
代理人
[李红]

摘要

本实用新型涉及医用防护设备,公开了一体式医用防护头套,包括头套体,所述头套体配置有视窗口、呼吸口和套入口;所述视窗口密封连接有护目镜,所述呼吸口密封连接有口罩片,所述护目镜包括镜片和镜框,所述镜框朝向人体面部的一侧配置有第一硅胶片,所述口罩片靠近所述护目镜的一侧凸设有鼻梁让位部。本实用新型具备一体式医用防护头套具备防护效果佳、与人体面部的贴合度高、不易偏移、护目镜不起雾的技术效果。

法律状态

法律状态公告日 20210101
法律状态 授权
法律状态信息 授权

权利要求

权利要求数量(8

独立权利要求数量(1

1.一体式医用防护头套,其特征在于,包括头套体,所述头套体配置有视窗口、呼吸口和套入口;

所述视窗口密封连接有护目镜,所述呼吸口密封连接有口罩片,所述护目镜包括镜片和镜框,所述镜框朝向人体面部的一侧配置有第一硅胶片,所述口罩片靠近所述护目镜的一侧凸设有鼻梁让位部。

2.根据权利要求1所述的一体式医用防护头套,其特征在于,所述口罩片朝向人体面部的一侧的周边配置有第二硅胶片。

3.根据权利要求1或2所述的一体式医用防护头套,其特征在于,所述鼻梁让位部的两侧配置有竖向固定条。

4.根据权利要求1所述的一体式医用防护头套,其特征在于,所述口罩片靠近所述护目镜的一侧配置有横向弹性片。

5.根据权利要求1所述的一体式医用防护头套,其特征在于,所述护目镜的两侧配置有调节带。

6.根据权利要求1或2所述的一体式医用防护头套,其特征在于,所述头套体的内侧面配置有第三硅胶片,所述第三硅胶片介于所述护目镜与所述口罩片之间。

7.根据权利要求1所述的一体式医用防护头套,其特征在于,所述套入口的外周配置有收缩连接按扣。

8.根据权利要求1所述的一体式医用防护头套,其特征在于,所述口罩片选用N95型口罩、医用外科口罩、PM2.5口罩、活性炭口罩或纱布口罩。

1.一体式医用防护头套,其特征在于,包括头套体,所述头套体配置有视窗口、呼吸口和套入口; 所述视窗口密封连接有护目镜,所述呼吸口密封连接有口罩片,所述护目镜包括镜片和镜框,所述镜框朝向人体面部的一侧配置有第一硅胶片,所述口罩片靠近所述护目镜的一侧凸设有鼻梁让位部。 2.根据权利要求1所述的一体式医用防护头套,其特征在于,所述口罩片朝向人体面部的一侧的周边配置有第二硅胶片。 3.根据权利要求1或2所述的一体式医用防护头套,其特征在于,所述鼻梁让位部的两侧配置有竖向固定条。 4.根据权利要求1所述的一体式医用防护头套,其特征在于,所述口罩片靠近所述护目镜的一侧配置有横向弹性片。 5.根据权利要求1所述的一体式医用防护头套,其特征在于,所述护目镜的两侧配置有调节带。 6.根据权利要求1或2所述的一体式医用防护头套,其特征在于,所述头套体的内侧面配置有第三硅胶片,所述第三硅胶片介于所述护目镜与所述口罩片之间。 7.根据权利要求1所述的一体式医用防护头套,其特征在于,所述套入口的外周配置有收缩连接按扣。 8.根据权利要求1所述的一体式医用防护头套,其特征在于,所述口罩片选用N95型口罩、医用外科口罩、PM2.5口罩、活性炭口罩或纱布口罩。

说明书

技术领域

本实用新型涉及医用防护设备,具体而言,涉及一体式医用防护头套。

背景技术

目前医护人员在对呼吸道传染性疾病的病人进行治疗时,需全程佩戴口罩、护目镜,口罩和护目镜都需用套绳固定于头部,长时间佩戴易压迫面部,产生压痕。口罩和护目镜为分体式设计,穿戴费时、不方便。医护人员在进入隔离区或重症监护室时,需要套穿防护服用以避免交叉感染。医护人员在穿戴口罩和护目镜后,还需再套上防护头套,程序烦琐,不但效率低,而且在一定情况下也会增加接触传染几率。此外,佩戴有眼镜的医护人员穿戴护目镜后,医护人员的眼部、耳部受到压迫,不适感增强。严重时耳部的外围处易勒出血痕,鼻梁处受压迫出现血痕。

公开号为CN1548190的专利,公开了一种简易呼吸防护整体面具,可以帮助医护人员在治疗和抢救过程中有针对性地保护其呼吸系统,用于保护呼吸的口罩、用于保护眼睛的护目镜和用于保护头部其他部分的头罩缝接成一个整体,相互间没有缝隙。该专利的技术方案,护目镜与口罩之间的密闭性差,口腔呼出的气易流入护目镜中,引起护目镜起雾;穿戴者在使用过程中,若动作幅度过大护目镜容易偏移。

公开号为CN2650791的专利公开了密封式防护头面罩,包括防护罩,防护罩上设置有与外界相通的呼吸通道,防护罩的开口部位设置有连接段,所述防护罩为透明体,呼吸通道上密封连接有过滤材料制成的口罩。该专利的技术方案,口罩的周边镶嵌在V型沟槽中,而V型沟槽仅是与面部接触,而在医护人员活动的过程中,V型沟槽与防护罩之间留有间隙,空气易进入防护罩内。由于防护罩为透明体,因空气的流入,引起防护罩起雾。

发明内容

本实用新型的目的在于提供一体式医用防护头套,用以解决现有技术中存在的防护头套固定效果差、护目镜容易起雾的技术问题。本实用新型的一体式医用防护头套具备穿戴方便、避免交叉感染、密闭性强、固定效果佳的技术效果。

本实用新型的实施例是这样实现的:

一体式医用防护头套,包括头套体,所述头套体配置有视窗口、呼吸口和套入口;所述视窗口密封连接有护目镜,所述呼吸口密封连接有口罩片,所述护目镜包括镜片和镜框,所述镜框朝向人体面部的一侧配置有第一硅胶片,所述口罩片靠近所述护目镜的一侧凸设有鼻梁让位部。

本实用新型的有益效果是:

采用一体式的设计,集头套、护目镜和口罩片于一体,穿戴方便。第一硅胶片用于固定护目镜且提高了护目镜的密闭效果,第一硅胶片贴合于人体面部,贴合持久性强且易于与面部分离。鼻梁让位部使得口罩片能够更好地与鼻梁贴合,且能够避免口罩片发生偏移,固定效果佳。

附图说明

为了更清楚地说明本申请实施例的技术方案,下面将对本申请实施例中所需要使用的附图作简单地介绍,应当理解,以下附图仅示出了本申请的某些实施例,因此不应被看作是对范围的限定,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他相关的附图。

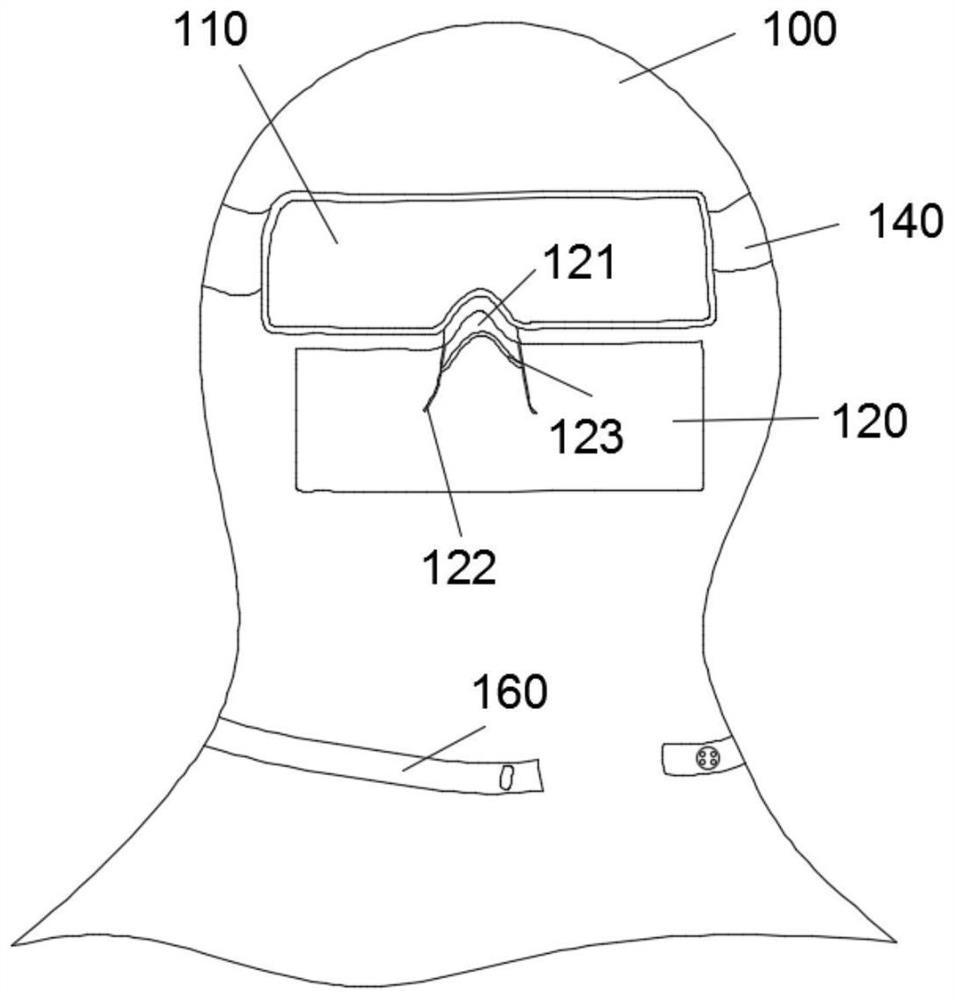

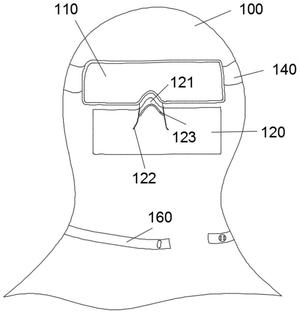

图1为实施例中一体式医用防护套的结构示意图;

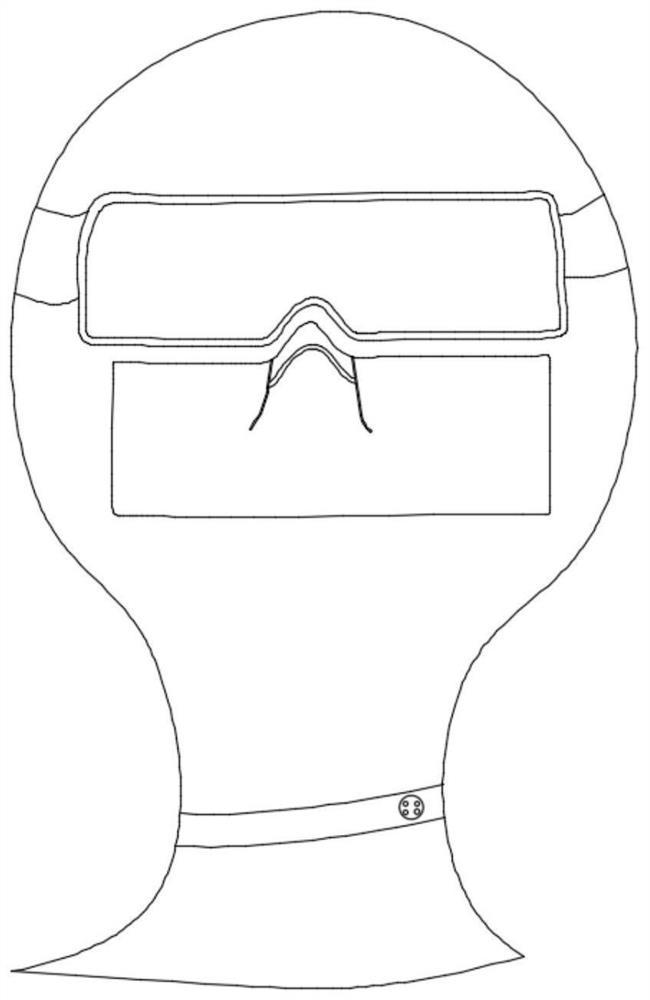

图2为图1中一体式医用防护套在使用状态下的结构示意图;

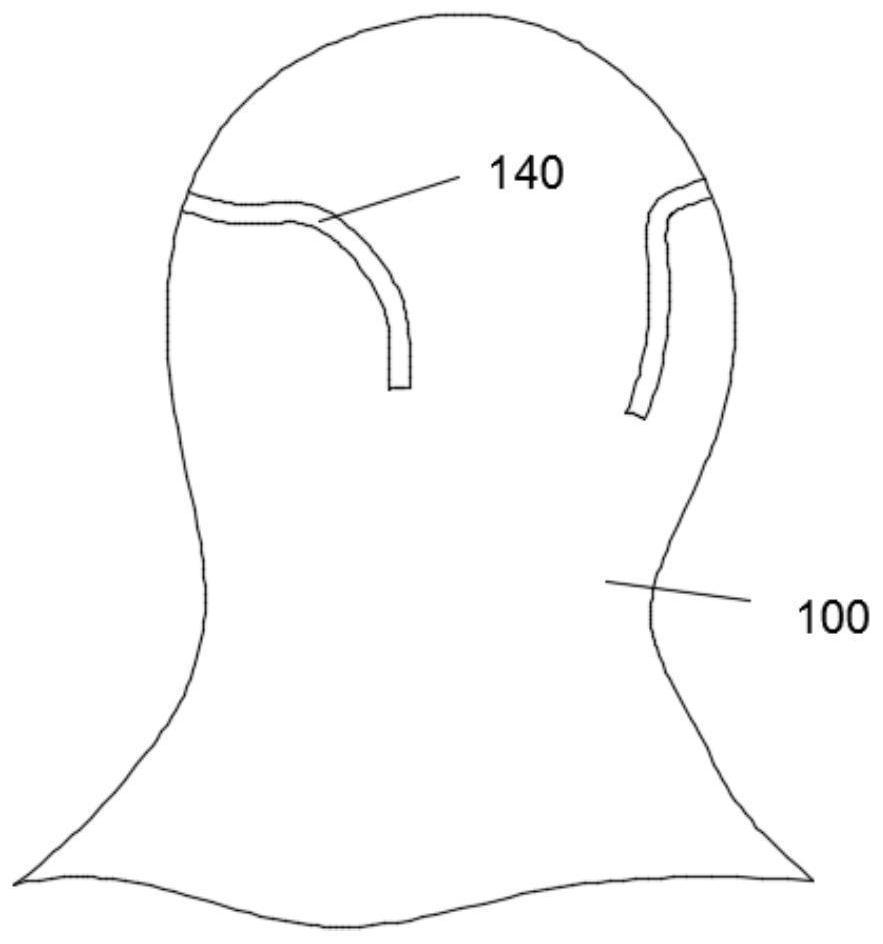

图3为图1在后视状态下的结构示意图;

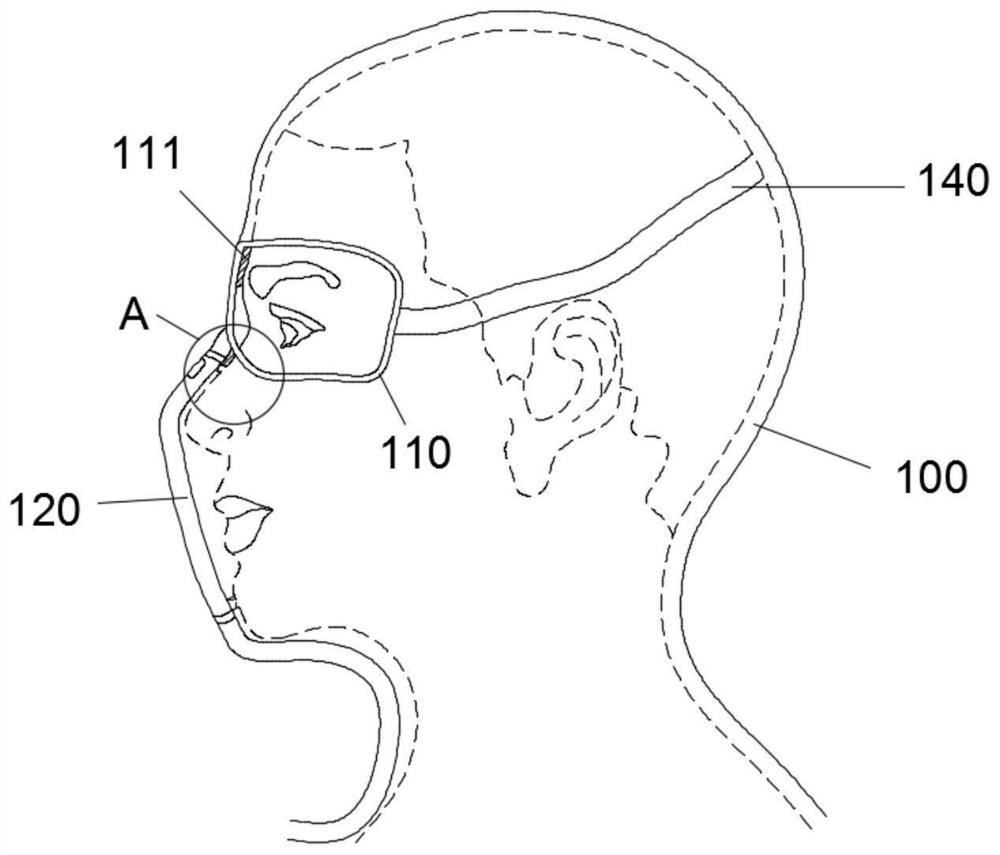

图4为图1在右视状态下的结构示意图(使用者佩戴后);

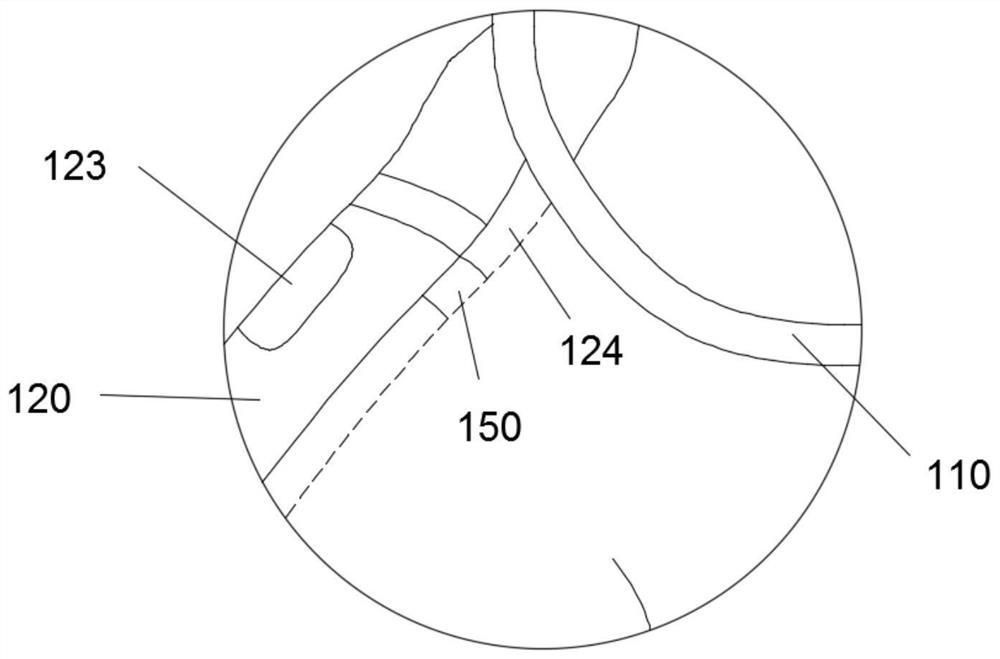

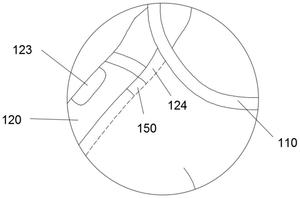

图5为图4中A部位的局部放大图。

附图标记:100--头套体;110--护目镜;111--第一硅胶片;120--口罩片;121--鼻梁让位部;122--竖向固定条;123--横向弹性片;124--第二硅胶片;140--调节带;150--第三硅胶片;160--收缩连接按扣。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚,下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此,以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围,而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

应注意到:相似的标号和字母在下面的附图中表示类似项,因此,一旦某一项在一个附图中被定义,则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中,需要说明的是,术语“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,或者是该实用新型产品使用时惯常摆放的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。

术语“第一”、“第二”、“第三”等仅用于区分描述,而不能理解为指示或暗示相对重要性。

在本实用新型的描述中,还需要说明的是,除非另有明确的规定和限定,术语“配置”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。

实施例

如图1至图5所示,公开了一体式医用防护头套,适用于医护人员对呼吸道传染疾病的病人治疗时进行佩戴。具体地,一体式医用防护头套包括头套体100,头套体100配置有视窗口、呼吸口和套入口;视窗口密封连接有护目镜110,呼吸口密封连接有口罩片120,连接方式可以选用线缝或胶粘。护目镜110包括镜片和镜框,镜框朝向人体面部的一侧配置有第一硅胶片111,口罩片120靠近护目镜110的一侧凸设有鼻梁让位部121。一体式医用防护头套整体密封连接,能够有效阻挡悬浮于空气中的病菌、病毒以及灰尘等悬浮物通入口鼻进入呼吸道。镜框用于支撑固定镜片,同时避免镜片移位,为了加强护目镜110的固定效果以及护目镜110的密封效果,第一硅胶片111能够很好地与面部贴合;由于第一硅胶片111的柔软性,能够减缓镜框对眼睛周边的面部的压迫,减少医护人员的不适感。

本实施例中,为了避免医护人员因动作幅度过大,而造成口罩片120偏于口鼻处,造成医护人员呼吸不畅,口罩片120朝向人体面部的一侧的周边配置有第二硅胶片124。第二硅胶片124用于能够将口罩片120固定于口鼻周边,粘附性强,不易移位,使用后,方便撕开且不会对面部皮肤产生撕拉,引起红肿。

本实施例中,如图1所示,为了加强口罩片120对口鼻的固定效果,鼻梁让位部121的两侧配置有竖向固定条122,竖向固定条122用于固定鼻梁。

本实施例中,如图1所示,不同医护人员的鼻梁高度不同,为了让口罩片120更好地贴合鼻梁,在鼻梁的两侧配置横向弹性片123,使得口罩片120固定、贴合鼻梁。

本实施例中,如图1和图2所示,通过配置能够调节头套体100头围的调节带140,使得头套体100与医护人员的头部相适应,提高佩戴舒适感,同时也可以进一步固定护目镜110和口罩片120。具体地,调节带140配置于护目镜110的两侧。

本实施例中,如图4和图5所示,一体式医用防护头套使用过程中,为了避免口罩片120中的空气进入护目镜110中,引起护目镜110起雾,头套体100的内侧面配置有第三硅胶片150,第三硅胶片150介于护目镜110与口罩片120之间。第三硅胶片150的配置能够更好地固定护目镜110与口罩片120之间的头套体100,也能够避免口罩片120中空气流经此处。

本实施例中,如图1和图2所示,为了更好地佩戴效果,在套入口的外周配置有收缩连接按扣160,通过收缩连接按扣160能够将在套入口的外周向内收缩,用于调整套入口的大小,使得套入口与人体颈部贴合,且能够与防护服的上衣扣合,提高防护服的密闭性。

本实施例中,口罩片120能够根据佩戴者的不同防护等级需求进行选择,口罩片120选用N95型口罩、医用外科口罩、PM2.5口罩、活性炭口罩或纱布口罩。

本实施例中,头套体100的材质为多层复合无纺布材料,能够有效阻挡飞溅物,提高防护效果。

以上仅为本实用新型的优选实施例而已,并不用于限制本实用新型,对于本领域的技术人员来说,本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
