【中国发明,中国发明授权】一种磷氮系粘土基复合阻燃剂及其制备方法

有权-审定授权 中国

申请号:
CN201110298322.5
专利权人:
常州大学
授权公告日/公开日:
2014.04.09
专利有效期:
2011.09.28-2031.09.28
技术分类:
C09:染料;涂料;抛光剂;天然树脂;黏合剂;其他类目不包含的组合物;其他类目不包含的材料的应用
历史运营情况:
价值度指数:
60.0分
交易方式:
转让
价格:
面议
881 0

发布人

常州大学

联系人何老师

0519-88238869
302910554
13151263266
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201110298322.5
申请日
20110928
公开/公告号
CN102504616A
公开/公告日
20120620
申请/专利权人
[常州大学]
发明/设计人
[姚超, 张亮亮, 任强, 李锦春, 纪俊玲, 孔泳, 刘文杰]
主分类号
C09C1/42
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
中国,CN,江苏(32)
颁证日
G06T1/00
代理人
[楼高潮]

摘要

本发明涉及一种复合阻燃剂及其制备方法,具体是指一种磷氮系粘土基复合阻燃剂及其制备方法。本发明的技术方案是首先在微波场中,采用氨基硅烷偶联剂对纳米粘土进行表面改性同时蒸除水分,得到改性纳米粘土和过量硅烷偶联剂的水解产物所组成的混合物,然后硅烷偶联剂的氨基基团与含磷化合物的P-Cl键反应制备磷氮系粘土基复合阻燃剂。

法律状态

法律状态公告日 20140409
法律状态 授权
法律状态信息 授权
法律状态公告日 20120718
法律状态 实质审查的生效
法律状态信息 实质审查的生效
IPC(主分类):C09C 1/42
申请日:20110928
法律状态公告日 20120620
法律状态 公开
法律状态信息 公开
暂无数据

权利要求

权利要求数量(10

独立权利要求数量(2

1.一种磷氮系粘土基复合阻燃剂,采用如下制备方法制备:

(1)将纳米粘土加入到去离子水中,搅拌分散均匀,得到纳米粘土浆料,其中纳米粘土与去离子水质量比为 (0.05~0.20) :1,接着向纳米粘土浆料中加入氨基硅烷偶联剂,其中纳米粘土与氨基硅烷偶联剂质量之比 (0.2003~2) :1,一边搅拌,一边在40~80℃,功率范围50~600瓦下超声反应1~3小时后,将所得的纳米粘土浆料置于微波场中加热,保持温度100~120℃,蒸除水分,冷却,得到由改性纳米粘土和过量硅烷偶联剂的水解产物所组成的混合物;

(2)向有机溶剂中加入步骤1所得的混合物,分散处理0.5~2小时,配制成混合浆料,其中混合物中的氨基硅烷偶联剂与有机溶剂的质量比(0.1~0.25)  :1;

(3)向步骤2所得的混合浆料中加入含P‑Cl键的含磷化合物,其中氨基硅烷偶联剂的氨基摩尔数与含P‑Cl键的磷化合物的Cl摩尔数比为(1~1.0714): 1,在沸点温度下保温反应4~24小时,蒸除有机溶剂,干燥,粉碎,即得复合阻燃剂粉体。

2.如权利要求1所述的一种磷氮系粘土基复合阻燃剂,其特征在于:所述的纳米粘土为:凹凸棒石、海泡石、蒙脱石、高岭土和蛭石其中的一种。

3.如权利要求1所述的一种磷氮系粘土基复合阻燃剂,其特征在于:所述的氨基硅烷为:γ‑氨丙基三乙氧基硅烷、γ‑氨丙基三甲氧基硅烷、γ‑氨丙基甲基二甲氧基硅烷、γ‑氨丙基甲基二乙氧基硅烷、N‑β‑氨乙基‑γ‑ 氨丙基三甲(乙)氧基硅烷、N‑β‑氨乙基‑γ‑ 氨丙基甲基二甲(乙)氧基硅烷和氨乙基氨乙基氨丙基三甲氧基硅烷中的一种。

4.如权利要求1所述的一种磷氮系粘土基复合阻燃剂,其特征在于:所述的有机溶剂为:苯、甲苯、乙腈、四氢呋喃、环己烷和乙醚中的一种。

5.如权利要求1所述的一种磷氮系粘土基复合阻燃剂,其特征在于:所述的含磷化合物为:六氯环三聚磷腈、三氯氧磷、苯基二氯氧磷和二氯磷酸乙酯中的一种。

6.如权利要求1所述的一种磷氮系粘土基复合阻燃剂的制备方法,包括如下步骤:(1)将纳米粘土加入到去离子水中,搅拌分散均匀,得到纳米粘土浆料,其中纳米粘土与去离子水质量比为 (0.05~0.20) :1,接着向纳米粘土浆料中加入氨基硅烷偶联剂,其中纳米粘土与氨基硅烷偶联剂质量之比 (0.2003~2) :1,一边搅拌,一边在40~80℃,功率范围50~600瓦下超声反应1~3小时后,将所得的纳米粘土浆料置于微波场中加热,保持温度100~120℃,蒸除水分,冷却,得到由改性纳米粘土和过量硅烷偶联剂的水解产物所组成的混合物;

(2)向有机溶剂中加入步骤1所得的混合物,分散处理0.5~2小时,配制成混合浆料,其中混合物中的氨基硅烷偶联剂与有机溶剂的质量比(0.1~0.25)  :1;

(3)向步骤2所得的混合浆料中加入含P‑Cl键的含磷化合物,其中氨基硅烷偶联剂的氨基摩尔数与含P‑Cl键的磷化合物的Cl摩尔数比为(1~1.0714): 1,在沸点温度下保温反应4~24小时,蒸除有机溶剂,干燥,粉碎,即得复合阻燃剂粉体。

7.如权利要求6所述的一种磷氮系粘土基复合阻燃剂的制备方法,其特征在于:所述的纳米粘土为:凹凸棒石、海泡石、蒙脱石、高岭土和蛭石其中的一种。

8.如权利要求6所述的一种磷氮系粘土基复合阻燃剂的制备方法,其特征在于:所述的氨基硅烷为:γ‑氨丙基三乙氧基硅烷、γ‑氨丙基三甲氧基硅烷、γ‑氨丙基甲基二甲氧基硅烷、γ‑氨丙基甲基二乙氧基硅烷、N‑β‑氨乙基‑γ‑ 氨丙基三甲(乙)氧基硅烷、N‑β‑氨乙基‑γ‑ 氨丙基甲基二甲(乙)氧基硅烷和氨乙基氨乙基氨丙基三甲氧基硅烷中的一种。

9.如权利要求6所述的一种磷氮系粘土基复合阻燃剂的制备方法,其特征在于:所述的有机溶剂为:苯、甲苯、乙腈、四氢呋喃、环己烷和乙醚中的一种。

10.如权利要求6所述的一种磷氮系粘土基复合阻燃剂的制备方法,其特征在于:所述的含磷化合物为:六氯环三聚磷腈、三氯氧磷、苯基二氯氧磷和二氯磷酸乙酯中的一种。

一种磷氮系粘土基复合阻燃剂,采用如下制备方法制备: (1)将纳米粘土加入到去离子水中,搅拌分散均匀,得到纳米粘土浆料,其中纳米粘土与去离子水质量比为 (0.05~0.20) :1,接着向纳米粘土浆料中加入氨基硅烷偶联剂,其中纳米粘土与氨基硅烷偶联剂质量之比 (0.2003~2) :1,一边搅拌,一边在40~80℃,功率范围50~600瓦下超声反应1~3小时后,将所得的纳米粘土浆料置于微波场中加热,保持温度100~120℃,蒸除水分,冷却,得到由改性纳米粘土和过量硅烷偶联剂的水解产物所组成的混合物;   (2)向有机溶剂中加入步骤1所得的混合物,分散处理0.5~2小时,配制成混合浆料,其中混合物中的氨基硅烷偶联剂与有机溶剂的质量比(0.1~0.25)  :1; (3)向步骤2所得的混合浆料中加入含P‑Cl键的含磷化合物,其中氨基硅烷偶联剂的氨基摩尔数与含P‑Cl键的磷化合物的Cl摩尔数比为(1~1.0714): 1,在沸点温度下保温反应4~24小时,蒸除有机溶剂,干燥,粉碎,即得复合阻燃剂粉体。 如权利要求1所述的一种磷氮系粘土基复合阻燃剂,其特征在于:所述的纳米粘土为:凹凸棒石、海泡石、蒙脱石、高岭土和蛭石其中的一种。 如权利要求1所述的一种磷氮系粘土基复合阻燃剂,其特征在于:所述的氨基硅烷为:γ‑氨丙基三乙氧基硅烷、γ‑氨丙基三甲氧基硅烷、γ‑氨丙基甲基二甲氧基硅烷、γ‑氨丙基甲基二乙氧基硅烷、N‑β‑氨乙基‑γ‑ 氨丙基三甲(乙)氧基硅烷、N‑β‑氨乙基‑γ‑ 氨丙基甲基二甲(乙)氧基硅烷和氨乙基氨乙基氨丙基三甲氧基硅烷中的一种。 如权利要求1所述的一种磷氮系粘土基复合阻燃剂,其特征在于:所述的有机溶剂为:苯、甲苯、乙腈、四氢呋喃、环己烷和乙醚中的一种。 如权利要求1所述的一种磷氮系粘土基复合阻燃剂,其特征在于:所述的含磷化合物为:六氯环三聚磷腈、三氯氧磷、苯基二氯氧磷和二氯磷酸乙酯中的一种。 如权利要求1所述的一种磷氮系粘土基复合阻燃剂的制备方法,包括如下步骤:(1)将纳米粘土加入到去离子水中,搅拌分散均匀,得到纳米粘土浆料,其中纳米粘土与去离子水质量比为 (0.05~0.20) :1,接着向纳米粘土浆料中加入氨基硅烷偶联剂,其中纳米粘土与氨基硅烷偶联剂质量之比 (0.2003~2) :1,一边搅拌,一边在40~80℃,功率范围50~600瓦下超声反应1~3小时后,将所得的纳米粘土浆料置于微波场中加热,保持温度100~120℃,蒸除水分,冷却,得到由改性纳米粘土和过量硅烷偶联剂的水解产物所组成的混合物;   如权利要求6所述的一种磷氮系粘土基复合阻燃剂的制备方法,其特征在于:所述的纳米粘土为:凹凸棒石、海泡石、蒙脱石、高岭土和蛭石其中的一种。 如权利要求6所述的一种磷氮系粘土基复合阻燃剂的制备方法,其特征在于:所述的氨基硅烷为:γ‑氨丙基三乙氧基硅烷、γ‑氨丙基三甲氧基硅烷、γ‑氨丙基甲基二甲氧基硅烷、γ‑氨丙基甲基二乙氧基硅烷、N‑β‑氨乙基‑γ‑ 氨丙基三甲(乙)氧基硅烷、N‑β‑氨乙基‑γ‑ 氨丙基甲基二甲(乙)氧基硅烷和氨乙基氨乙基氨丙基三甲氧基硅烷中的一种。 如权利要求6所述的一种磷氮系粘土基复合阻燃剂的制备方法,其特征在于:所述的有机溶剂为:苯、甲苯、乙腈、四氢呋喃、环己烷和乙醚中的一种。 如权利要求6所述的一种磷氮系粘土基复合阻燃剂的制备方法,其特征在于:所述的含磷化合物为:六氯环三聚磷腈、三氯氧磷、苯基二氯氧磷和二氯磷酸乙酯中的一种。

说明书

一种磷氮系粘土基复合阻燃剂及其制备方法

技术领域

本发明涉及一种复合阻燃剂及其制备方法,具体是指一种磷氮系粘土基复合阻燃剂及其制备方法。

背景技术

众所周知,高分子材料凭借各自的优良性能,目前已被广泛应用于建筑、交通、运输、通信等领域。但是高分子材料大多易燃,随着高分子材料应用范围的不断扩大,加之欧盟的REACH法规、ROHS指令和WEEE指令以及国内颁布的系列防火安全法规,近年来对高分子材料阻燃要求越来越高,当今世界掀起了无卤阻燃的热潮。现今研究最多的无卤阻燃剂:金属氢氧化物、无卤磷系阻燃剂及膨胀型阻燃剂。氢氧化镁和氢氧化铝虽然同时具有阻燃、抑烟的作用,但因需要添加的量较大而严重影响基体材料的物理、机械及加工性能。膨胀阻燃体系具有环境友好、阻燃效率高等优点,但因为与基体的极性差异导致两者的兼容性较差,这使得复合材料的性能严重恶化,还有阻燃剂易吸潮,其较低的分子量使其向聚合物表面迁移,导致复合材料耐水性差。因此,添加单一种类的阻燃剂并不能完全满足阻燃剂复合材料的性能需求,近年来,对于复合阻燃剂的研究,已成为研究的热点。

硅酸盐粘土是一种拥有独特结构的矿物粘土,具有较高的比表面积,采用适当的工艺将纳米粘土分散于阻燃复合材料中,不但可以起到补强作用,提高复合材料的力学性能,而且还是一种潜在的阻燃协效剂,可以促进燃烧成碳,使碳层更加致密、稳定,从而在基体材料表面形成非常有效的保护层。中国专利CN  1737045A提出了一种坡缕石粉体复配多聚磷酸铵/季戊四醇阻燃乙烯‑醋酸乙烯共聚物,该方法中复配的阻燃剂只是简单的机械混合,坡缕石在基体中分散不均匀,难以起到优异的协同阻燃及补强效果。

发明内容

鉴于技术背景存在的问题,本发明的目的是提出一种磷氮系粘土基复合阻燃剂的制备方法,该方法制备的阻燃剂有着较高的热稳定性,同时添加该阻燃剂提高了复合材料的力学性能。

        本发明的技术方案是首先在微波场中,采用氨基硅烷偶联剂对纳米粘土进行表面改性同时蒸除水分,得到改性纳米粘土和过量硅烷偶联剂的水解产物所组成的混合物,然后硅烷偶联剂的氨基基团与含磷化合物的P‑Cl键反应制备磷氮系粘土基复合阻燃剂。

本发明解决上述问题的技术方案步骤如下:

1、将纳米粘土加入到去离子水中,搅拌分散均匀,得到纳米粘土浆料,其中纳米粘土与去离子水质量比为  (0.05~0.20) :1,接着向纳米粘土浆料中加入氨基硅烷偶联剂,其中纳米粘土与氨基硅烷偶联剂质量之比  (0.2003~2) :1,一边搅拌,一边在40~80℃,功率范围50~600瓦下超声反应1~3小时后,将所得的纳米粘土浆料置于微波场中加热,保持温度100~120℃,蒸除水分,冷却,得到由改性纳米粘土和过量硅烷偶联剂的水解产物所组成的混合物;

2、向有机溶剂中加入步骤1所得的混合物,分散处理0.5~2小时,配制成混合浆料,其中氨基硅烷偶联剂与有机溶剂的质量比(0.1~0.25) :1;

3、向步骤2所得的混合浆料中加入含P‑Cl键的含磷化合物,其中氨基硅烷偶联剂的氨基摩尔数与含P‑Cl键的磷化合物的Cl摩尔数比为(1~1.0714): 1,在沸点温度下保温反应4~24小时,蒸除有机溶剂,干燥,粉碎,即得复合阻燃剂粉体。

本发明中所述的纳米粘土为:凹凸棒石、海泡石、蒙脱石、高岭土和蛭石其中的一种。

步骤1中所述的氨基硅烷为:γ‑氨丙基三乙氧基硅烷、γ‑氨丙基三甲氧基硅烷、γ‑氨丙基甲基二甲氧基硅烷、γ‑氨丙基甲基二乙氧基硅烷、N‑β‑氨乙基‑γ‑ 氨丙基三甲(乙)氧基硅烷、N‑β‑氨乙基‑γ‑ 氨丙基甲基二甲(乙)氧基硅烷和氨乙基氨乙基氨丙基三甲氧基硅烷中的一种。

步骤2中所述的有机溶剂为:苯、甲苯、乙腈、四氢呋喃、环己烷和乙醚中的一种。

步骤3所述的含磷化合物为:六氯环三聚磷腈、三氯氧磷、苯基二氯氧磷和二氯磷酸乙酯中的一种。

本发明具有以下优点:

1、本发明制备的阻燃剂不含卤素,无毒环保,应用前景广阔;

2、本发明微波辐射下对纳米粘土进行改性,这样的好处是:提高改性效果;改性的同时又能蒸除体系中的水分,干燥与改性同时进行,提高了工作效率;

3、本发明制备的磷氮系粘土基复合阻燃剂:①粘土表面接枝的氨基硅烷偶联剂与含磷化合物的P‑Cl键反应,把粘土与磷氮阻燃剂以化学键的形式结合起来;②包覆在粘土表面的磷氮阻燃剂为有机层,因此与高分子基体材料兼容性好,加入到高分子材料中不仅起阻燃作用,还有一定的补强效果,克服了阻燃剂添加量过大导致力学性能降低等缺点。

具体实施方式

本发明将通过以下具体实施例对本发明的技术方案进行详细说明,但绝不局限于以下提出的实施例。

实施例1

1. 将2.66克的凹凸棒石加入到53.12克的去离子水中,充分搅拌,得到凹凸棒石浆料,接着向凹凸棒石浆料中加入13.28克γ‑氨丙基三乙氧基硅烷(氨基0.06摩尔),在40℃,功率50瓦下边搅拌边超声3小时后,将得到的凹凸棒石浆料置于微波场中,100℃下蒸除水分,冷却,得到由改性凹凸棒石和过量硅烷偶联剂的水解产物所组成的混合物;

2. 向53.12克的甲苯中加入步骤1所得的混合物,分散处理0.5小时,配制成混合浆料;

3. 将步骤2所得的混合浆料加入装配有搅拌器、温度计、球形冷凝管的500毫升的烧瓶中,然后加入3.48克的六氯环三磷腈(P‑Cl键0.06摩尔),控制反应温度在沸点下反应4小时,反应结束,蒸除甲苯,干燥,粉碎,即得复合阻燃剂粉体。

实施例2

1. 将21.52克高岭土加入107.60克去离子水中,充分搅拌,得到高岭土浆料,接着向高岭土浆料中加入10.76克γ‑氨丙基三甲氧基硅烷(氨基0.06摩尔),在60℃,功率100瓦下边搅拌边超声1.5小时后,将得到的高岭土浆料置于微波场中,110℃下蒸除水分,冷却,得到由改性高岭土和过量硅烷偶联剂的水解产物所组成的混合物;

2. 向107.60克的四氢呋喃中加入步骤1所得的混合物,分散处理1小时,配制成混合浆料;

3. 将步骤2所得的混合浆料加入装配有搅拌器、温度计、球形冷凝管的500毫升的烧瓶装中,然后加入3.07克(0.02摩尔)三氯氧磷(P‑Cl键0.06摩尔),控制反应温度在沸点下反应10小时,反应结束,蒸除四氢呋喃,干燥,粉碎,即得复合阻燃剂粉体。

实施例3

1. 将11.48克蒙脱石加入到114.80克去离子水中,充分搅拌,得到蒙脱石浆料,接着向蒙脱石浆料中加入11.48克γ‑氨丙基甲基二乙氧基硅烷(氨基0.06摩尔),在80℃,功率600瓦下边搅拌边超声1小时后,将得到的蒙脱石浆料置于微波场中,120℃下蒸除水分,冷却,得到由改性蒙脱石和过量硅烷偶联剂的水解产物所组成的混合物;

2. 向76.53克的乙醚中加入步骤1所得的混合物,分散处理2小时,配制成混合浆料;

3. 将步骤2所得的混合浆料加入装配有搅拌器、温度计、球形冷凝管的500毫升的烧瓶装中,然后加入5.45克苯基二氯氧磷(P‑Cl键0.056摩尔),控制温度在沸点下反应24小时,反应结束,蒸除乙醚,干燥,粉碎,即得复合阻燃剂粉体。

实施例4

1. 将14.70克的海泡石加入到98.00克去离子水中,充分搅拌,得到海泡石浆料,接着向海泡石浆料中加入9.80克γ‑氨丙基甲基二甲氧基硅烷(氨基0.06摩尔),在50℃,功率250瓦下边搅拌边超声2.5小时后,将得到的海泡石浆料置于微波场中,100℃下蒸除水分,冷却,得到由改性海泡石和过量硅烷偶联剂的水解产物所组成的混合物;

2. 向49.00克的苯中加入步骤1所得的混合物,分散处理1.5小时,配制成混合浆料;

3. 将步骤2所得的混合浆料加入装配有搅拌器、温度计、球形冷凝管的500毫升的烧瓶中,然后加入4.73克二氯磷酸乙酯(P‑Cl键0.058摩尔),控制反应温度在沸点下反应15小时,反应结束,蒸除苯,干燥,粉碎,即得复合阻燃剂粉体。

实施例5

1. 将6.19克的蛭石加入到77.38克去离子水中,充分搅拌,得到蛭石浆料,接着向蛭石浆料中加入12.38克N‑β‑氨乙基‑γ‑氨丙基甲基二甲氧基硅烷(氨基0.06摩尔),在70℃,功率400瓦下边搅拌边超声2小时后,将得到的蛭石浆料置于微波场中,110℃下蒸除水分,冷却,得到由改性蛭石和过量硅烷偶联剂的水解产物所组成的混合物;

2. 向123.80克的乙腈中加入步骤1所得的混合物,分散处理1.3小时,配制成混合浆料;

3. 将步骤2所得的混合浆料加入装配有搅拌器、温度计、球形冷凝管的500毫升的烧瓶中,然后加入3.48克六氯环三磷腈(P‑Cl键0.06摩尔),控制反应温度在沸点下反应12小时,反应结束,蒸除乙腈,干燥,粉碎,即得复合阻燃剂粉体。

比较例1

在比较例1中去掉步骤1的对粘土超声处理工序,其它操作与实施例5相同,具体步骤如下:

1、将6.19克的蛭石加入到77.38克去离子水中,充分搅拌,得到蛭石浆料,接着向蛭石浆料中加入12.38克N‑(β‑氨乙基)‑γ‑氨丙基甲基二甲氧基硅烷(氨基0.06摩尔),在70℃,搅拌反应2小时后,将得到的蛭石浆料置于微波场中,110℃下蒸除水分,冷却,得到由改性蛭石和过量硅烷偶联剂的水解产物所组成的混合物;

2. 向123.80克的乙腈中加入步骤1所得的混合物,分散处理1.3小时,配制成混合浆料;

3. 将步骤2所得的混合浆料加入装配有搅拌器、温度计、球形冷凝管的500毫升的烧瓶中,然后加入3.48克六氯环三聚磷腈(P‑Cl键0.06摩尔),控制反应温度在沸点下反应12小时,反应结束,蒸除乙腈,干燥,粉碎,即得复合阻燃剂粉体。

比较例2

在比较例2中,去掉步骤1中微波处理工序,其它操作与实施例5相同,具体操作如下:

1. 将6.19克的蛭石加入到77.38克去离子水中,充分搅拌,得到蛭石浆料,接着向蛭石浆料中加入12.38克N‑β‑氨乙基‑γ‑氨丙基甲基二甲氧基硅烷(氨基0.06摩尔),在70℃,功率400瓦下边搅拌边超声2小时后,将得到的蛭石浆料于110℃的烘箱内蒸除水分,冷却,得到由改性蛭石和过量硅烷偶联剂的水解产物所组成的混合物;

2. 向123.80克的乙腈中加入步骤1所得的混合物,分散处理1.3小时,配制成混合浆料;

3. 将步骤2所得的混合浆料加入装配有搅拌器、温度计、球形冷凝管的500毫升的烧瓶中,然后3.48克六氯环三磷腈(P‑Cl键0.06摩尔),控制反应温度在沸点下反应12小时,反应结束,蒸除乙腈,干燥,粉碎,即得复合阻燃剂粉体。

比较例3

在比较例3中,去掉实施例5步骤1中的加入纳米粘土及粘土改性的工序,具体操作如下:

1. 将12.38克N‑β‑氨乙基‑γ‑氨丙基甲基二甲氧基硅烷(氨基0.06摩尔)在123.80克的乙腈中分散处理1.3小时,配置成偶联剂溶液;

2. 将步骤1所得的偶联剂溶液加入装配有搅拌器、温度计、球形冷凝管的500毫升的烧瓶中,然后加入3.48克六氯环三磷腈(P‑Cl键0.06摩尔),控制反应温度在沸点下反应12小时,反应结束,蒸除乙腈,干燥,粉碎,即得磷氮阻燃剂粉体。

下面通过阻燃性能及力学性能测试,对磷氮系粘土基复合阻燃剂进行性能评价,实验结果如表1所示。

将高密度聚乙烯(HDPE)与质量分数30%的阻燃剂在共混机中混合均匀,然后在SU‑70c型密炼机(常州苏研科技有限公司)中180℃熔融混炼,得到的阻燃复合材料在QLB‑350×350×2型平板硫化仪(常州塑料第一机械厂)上180℃热压2分钟后,继续冷压5min出片,最后裁成所需的各种规格的样条。

拉伸强度测试:按照ASTM D638-2008标准测试;

氧指数(LOI)测试:按照ASTM  D2863标准测试;

综合垂直燃烧测定(UL‑94):按照ASTM  D3801标准测试。

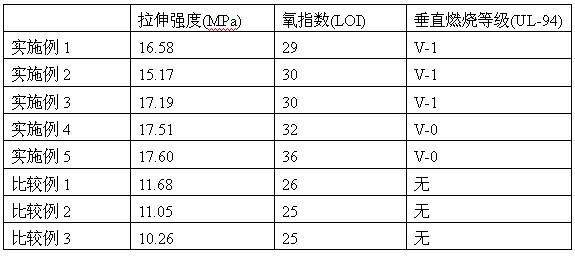

表1磷氮系粘土基复合阻燃剂性能评价
