【中国实用新型】一种调速升降台金刚石切割丝带设备

无权-未缴年费 中国

授权公告日/公开日:
2014.12.31
专利有效期:
2014.08.12-2024.08.12
技术分类:
B28:加工水泥、黏土或石料
转化方式:
转让
价值度指数:
56.0分
价格:
面议
1338 0

发布人

盛荣生

联系人盛荣生

13011000154
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN201420454352.X
申请日
20140812
公开/公告号
CN204054370U
公开/公告日
20141231
申请/专利权人
[盛利维尔(中国)新材料技术有限公司]
发明/设计人
[盛荣生, 徐斌, 詹宝华]
主分类号
B28D1/22
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人

摘要

本实用新型涉及一种调速升降台金刚石切割丝带设备,一种调速升降台金刚石切割丝带设备,包括机架、分别设置在机架两侧上的张力线轮、用于固定张力线轮的轴杆、切割丝带及升降工作台、分别设置在机架两侧的驱动收线轮及驱动放线轮;所述的轴杆穿过张力线轮与机架连接。本实用新型所述的一种调速升降台金刚石切割丝带设备,通过升降工作台可以解决切割厚度较小的问题,其结构合理,效率快,切割精度高,可切割厚度大的多种种硬质材料,有效提高生产收益。

法律状态

法律状态公告日 20240809
法律状态 专利权的终止
法律状态信息 未缴年费专利权终止
IPC(主分类):B28D 1/22
专利号:ZL201420454352X
申请日:20140812
授权公告日:20141231
终止日期:
法律状态公告日 20220322
法律状态 专利权人的姓名或者名称、地址的变更
法律状态信息 专利权人的姓名或者名称、地址的变更
IPC(主分类):B28D 1/22
专利号:ZL201420454352X
变更事项:专利权人
变更前:盛利维尔(中国)新材料技术股份有限公司
变更后:盛利维尔(常州)金属材料有限公司
变更事项:地址
变更前:213299 江苏省常州市金坛市南环二路268号盛利维尔(中国)新材料技术有限公司
变更后:213299 江苏省常州市金坛市南环二路268号盛利维尔(中国)新材料技术有限公司
法律状态公告日 20170503
法律状态 专利权人的姓名或者名称、地址的变更
法律状态信息 专利权人的姓名或者名称、地址的变更
IPC(主分类):B28D 1/22
变更事项:专利权人
变更前:盛利维尔(中国)新材料技术有限公司
变更后:盛利维尔(中国)新材料技术股份有限公司
变更事项:地址
变更前:213299 江苏省常州市金坛市南环二路268号盛利维尔(中国)新材料技术有限公司
变更后:213299 江苏省常州市金坛市南环二路268号盛利维尔(中国)新材料技术有限公司
法律状态公告日 20141231
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(8

独立权利要求数量(1

1.一种调速升降台金刚石切割丝带设备,其特征是:包括机架(1)、分别 设置在机架(1)两侧上的张力线轮(2)、用于固定张力线轮的轴杆(3)、切割 丝带(4)及升降工作台(5)、分别设置在机架(1)两侧的驱动收线轮(6)及 驱动放线轮(7);所述的轴杆(3)穿过张力线轮(2)与机架(1)连接;

所述的切割丝带(4)包括上层的橡胶层(41)、下层的金属层(42)、设置 在金属层(42)的若干铰链孔(43)及金刚石切割片(44);所述的橡胶层(41) 均匀设有固定孔(45);所述的金属层(42)设有凸台(46);所述的凸台(46) 设有固定通口(47);所述的金刚石切割片(44)穿过固定通口(47)与固定孔 (45)固定连接;

所述的张力线轮(2)包括第一滚轮(21)、第二滚轮(22)及第三滚轮(23); 所述的第一滚轮(21)、第二滚轮(22)及第三滚轮(23)都设置了容纳切割丝 带(4)的嵌槽(24);所述嵌槽(24)内设置有与金刚石切割片(44)相互适 配的若干凹台(25);所述的张力线轮(2)通过切割丝带(4)连接驱动收线轮 (6)及驱动放线轮(7);

所述的升降工作台(5)包括具有空腔结构的固定缸体(51)、设置在固定 缸体(51)空腔结构内的活动缸体(52)、设置在活动缸体(52)顶部的工作台 面(53)及设置在固定缸体(51)内的密封芯(54);所述的固定缸体(51)底 部侧设有泵油口(511);所述的固定缸体(51)顶部设有若干气孔(512),所 述的固定缸体(51)内设有行程限位块(513)。

2.根据权利要求1所述的一种调速升降台金刚石切割丝带设备,其特征是: 所述的固定孔(45)深度不超过橡胶层(41)厚度的一半。

3.根据权利要求1所述的一种调速升降台金刚石切割丝带设备,其特征是: 所述的橡胶层(41)与金属层(42)是挤压一体成型结构。

4.根据权利要求1所述的一种调速升降台金刚石切割丝带设备,其特征是: 所述的若干铰链孔(43)用铰链连接。

5.根据权利要求1所述的一种调速升降台金刚石切割丝带设备,其特征是: 所述的密封芯(54)外径与固定缸体(51)的内径相互适应配合。

6.根据权利要求1所述的一种调速升降台金刚石切割丝带设备,其特征是: 金刚石切割片(44)切口高于橡胶层(41)0.3~0.6cm。

7.根据权利要求1所述的一种调速升降台金刚石切割丝带设备,其特征是: 所述的驱动收线轮(6)及驱动放线轮(7)是由外部电机驱动。

8.根据权利要求1所述的一种调速升降台金刚石切割丝带设备,其特征是: 所述的泵油口(511)连接泵油机。

1.一种调速升降台金刚石切割丝带设备,其特征是:包括机架(1)、分别设置在机架(1)两侧上的张力线轮(2)、用于固定张力线轮的轴杆(3)、切割丝带(4)及升降工作台(5)、分别设置在机架(1)两侧的驱动收线轮(6)及驱动放线轮(7);所述的轴杆(3)穿过张力线轮(2)与机架(1)连接;

所述的切割丝带(4)包括上层的橡胶层(41)、下层的金属层(42)、设置在金属层(42)的若干铰链孔(43)及金刚石切割片(44);所述的橡胶层(41)均匀设有固定孔(45);所述的金属层(42)设有凸台(46);所述的凸台(46)设有固定通口(47);所述的金刚石切割片(44)穿过固定通口(47)与固定孔(45)固定连接;

所述的张力线轮(2)包括第一滚轮(21)、第二滚轮(22)及第三滚轮(23);所述的第一滚轮(21)、第二滚轮(22)及第三滚轮(23)都设置了容纳切割丝带(4)的嵌槽(24);所述嵌槽(24)内设置有与金刚石切割片(44)相互适配的若干凹台(25);所述的张力线轮(2)通过切割丝带(4)连接驱动收线轮(6)及驱动放线轮(7);

所述的升降工作台(5)包括具有空腔结构的固定缸体(51)、设置在固定缸体(51)空腔结构内的活动缸体(52)、设置在活动缸体(52)顶部的工作台面(53)及设置在固定缸体(51)内的密封芯(54);所述的固定缸体(51)底部侧设有泵油口(511);所述的固定缸体(51)顶部设有若干气孔(512),所述的固定缸体(51)内设有行程限位块(513)。

2.根据权利要求1所述的一种调速升降台金刚石切割丝带设备,其特征是:所述的固定孔(45)深度不超过橡胶层(41)厚度的一半。

3.根据权利要求1所述的一种调速升降台金刚石切割丝带设备,其特征是:所述的橡胶层(41)与金属层(42)是挤压一体成型结构。

4.根据权利要求1所述的一种调速升降台金刚石切割丝带设备,其特征是:所述的若干铰链孔(43)用铰链连接。

5.根据权利要求1所述的一种调速升降台金刚石切割丝带设备,其特征是:所述的密封芯(54)外径与固定缸体(51)的内径相互适应配合。

6.根据权利要求1所述的一种调速升降台金刚石切割丝带设备,其特征是:金刚石切割片(44)切口高于橡胶层(41)0.3~0.6cm。

7.根据权利要求1所述的一种调速升降台金刚石切割丝带设备,其特征是:所述的驱动收线轮(6)及驱动放线轮(7)是由外部电机驱动。

8.根据权利要求1所述的一种调速升降台金刚石切割丝带设备,其特征是:所述的泵油口(511)连接泵油机。

说明书

技术领域

本实用新型涉及金刚石切割丝领域,尤其是一种调速升降台金刚石切割丝带设备。

背景技术

随着现代机械加工业地发展,对切割的质量、精度要求的不断提高,对提高生产效率、降低生产成本、具有高智能化的自动切割功能的要求也在提升。切割机的发展必须要适应现代机械加工业发展的要求。切割机分为金刚石切割机、火焰切割机、激光切割机等。其中金刚石切割机利用表面固结有金刚石颗粒的钢线快速往复运动将金刚石滚压嵌入工件切缝,利用金刚石产生切割作用,进行切割。可用于加工太阳能级单晶硅和多晶硅以及其它类似的硬质材料。一般金刚石切割机,操作不便,切割速度恒定不能改变,切割厚度较小,切割效率较低。

发明内容

本实用新型要解决的技术问题是:为了克服上述中存在的问题,一种调速升降台金刚石切割丝带设备,其结构合理,通过张力线轮改变切割机的切割速度,通过升降工作台可以解决切割厚度较小的问题,效率快,切割精度高,可切割厚度大的多种硬质材料,有效提高生产收益。

本实用新型解决其技术问题所采用的技术方案是:一种调速升降台金刚石切割丝带设备,包括机架、分别设置在机架两侧上的张力线轮、用于固定张力线轮的轴杆、切割丝带及升降工作台、分别设置在机架两侧的驱动收线轮及驱动放线轮;所述的轴杆穿过张力线轮与机架连接;

所述的切割丝带包括上层的橡胶层、下层的金属层、设置在金属层的若干铰链孔及金刚石切割片;所述的橡胶层均匀设有固定孔;所述的金属层设有凸台;所述的凸台设有固定通口;所述的金刚石切割片穿过固定通口与固定孔固定连接;

所述的张力线轮包括第一滚轮、第二滚轮及第三滚轮;所述的第一滚轮、第二滚轮及第三滚轮都设置了容纳切割丝带的嵌槽;所述嵌槽内设置有与刚石切割片相互适配的若干凹台;所述的张力线轮通过切割丝带连接驱动收线轮及驱动放线轮;

所述的升降工作台包括具有空腔结构的固定缸体、设置在固定缸体空腔结构内的活动缸体、设置在活动缸体顶部的工作台面及设置在固定缸体内的密封芯;所述的固定缸体底部侧设有泵油口;所述的固定缸体顶部设有若干气孔,所述的固定缸体内设有行程限位块。

作为优选的方案,所述的固定孔深度不超过橡胶层厚度的一半。

作为优选的方案,所述的橡胶层与金属层是挤压一体成型结构。

作为优选的方案,所述的若干铰链孔用铰链连接。

作为优选的方案,所述的密封芯外径与固定缸体的内径相互适应配合。

作为优选的方案,金刚石切割片切口高于橡胶层0.3~0.6cm。

作为优选的方案,所述的驱动收线轮及驱动放线轮是由外部电机驱动。

作为优选的方案,所述的泵油口连接泵油机。

本实用新型所述的一种调速升降台金刚石切割丝带设备,通过切割丝带搭载张力线轮的第一滚轮、第二滚轮及第三滚轮改变切割机的切割速度,通过油泵控制升降工作台的上下滑动,控制切割丝带跟工件的间隙,解决切割厚度较小的问题,其结构合理,效率快,切割精度高,可切割厚度大的多种种硬质材料,有效提高生产收益。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

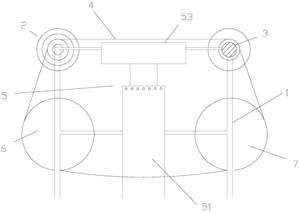

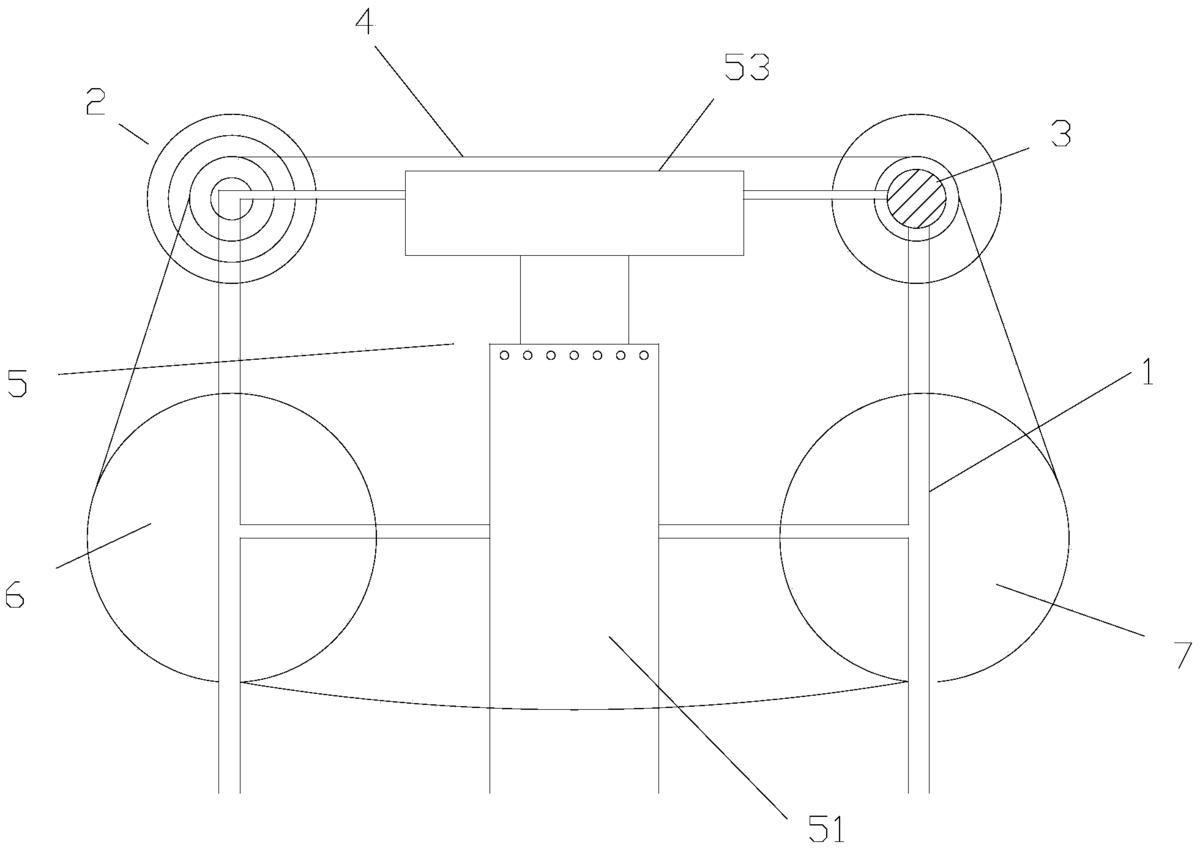

图1是本实用新型所述的一种调速升降台金刚石切割丝带设备整体结构示意图;

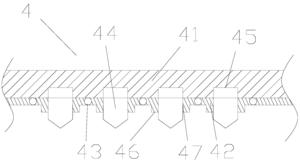

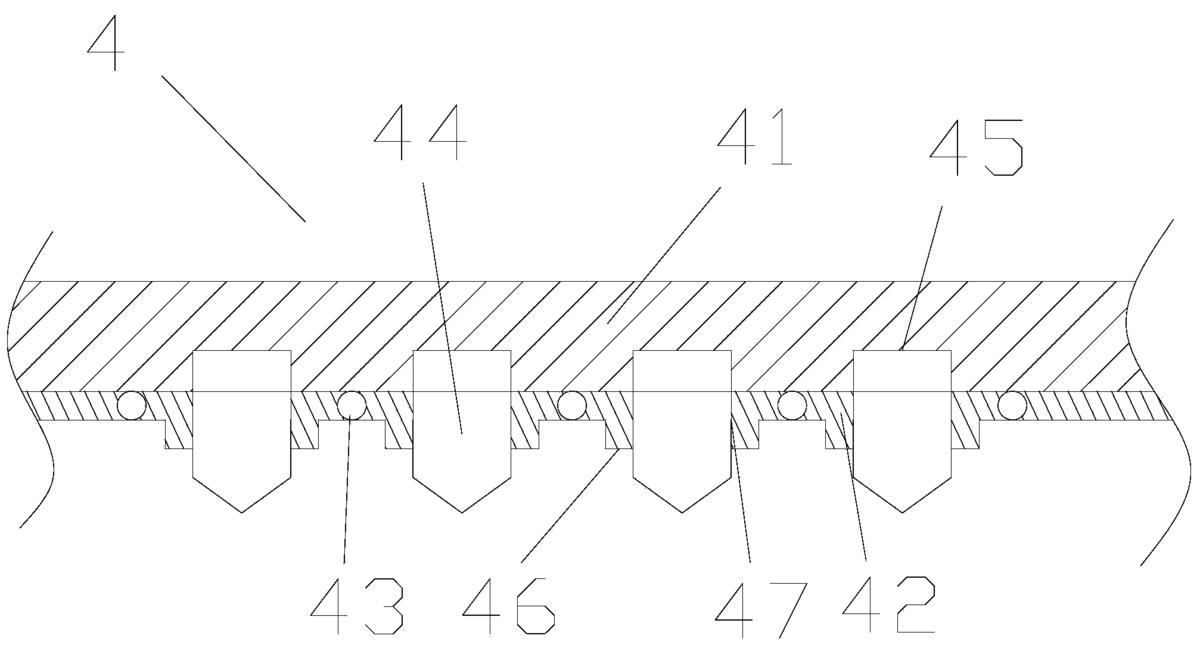

图2是本实用新型所述的一种调速升降台金刚石切割丝带设备切割丝带结构示意图。

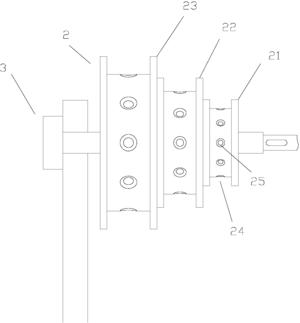

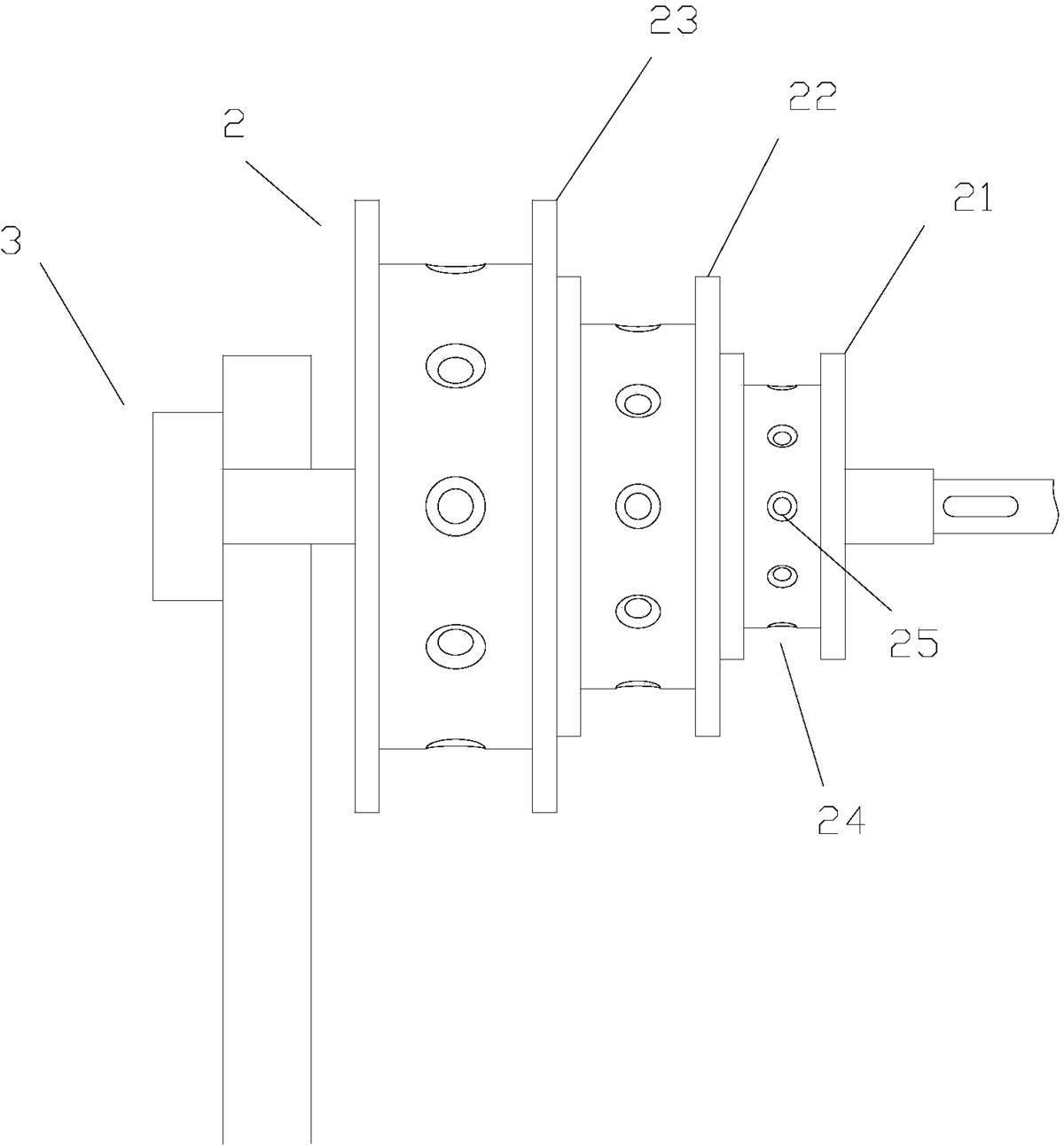

图3是本实用新型所述的一种调速升降台金刚石切割丝带设备张力线轮结构示意图。

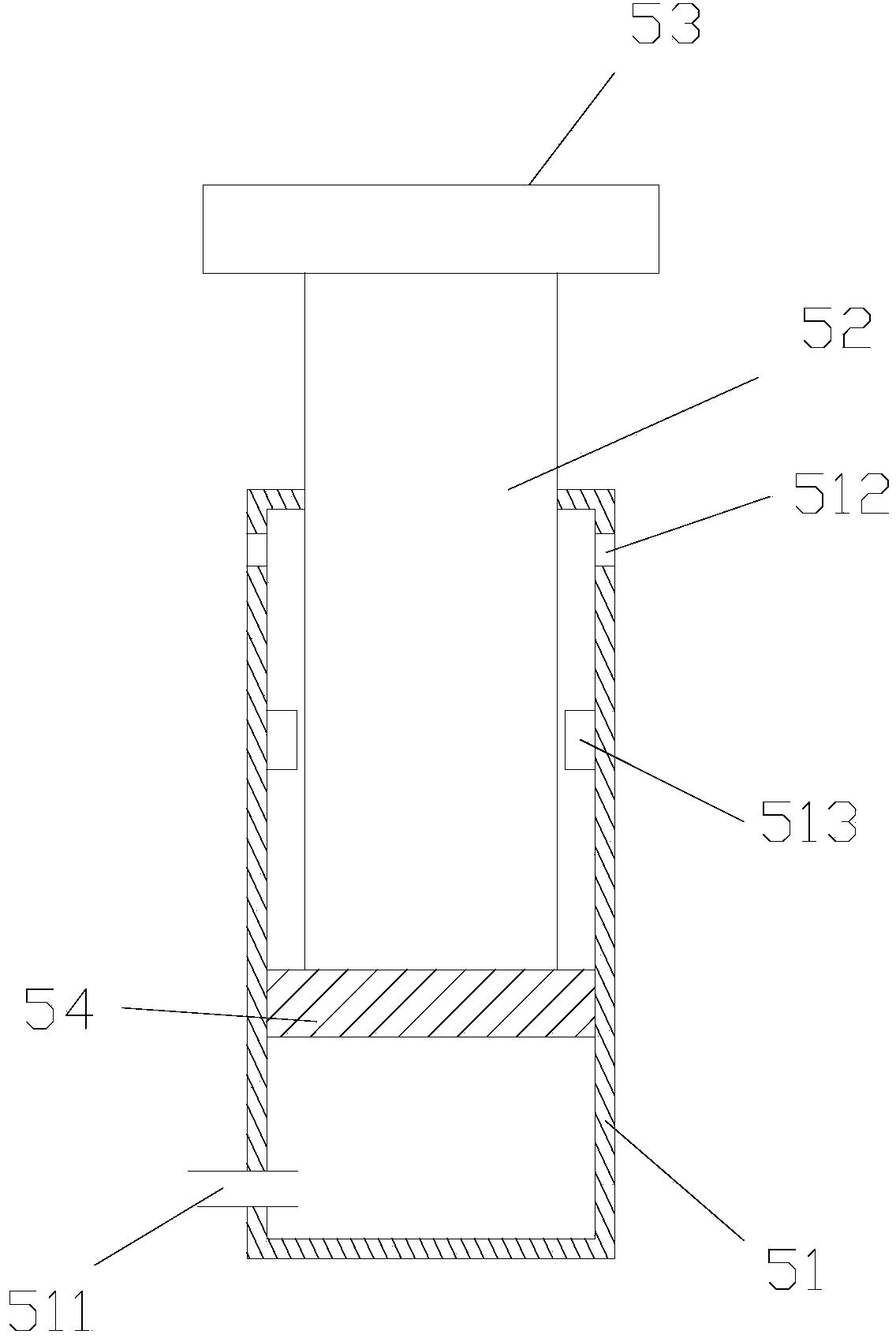

图4是本实用新型所述的一种调速升降台金刚石切割丝带设备升降工作台结构示意图。

附图中标记分述如下:1、机架,2、张力线轮,21、第一滚轮,22、第二滚轮,23、第三滚轮,24、嵌槽,25、凹台,3、轴杆,4、切割丝带,41、橡胶层,42、金属层,43、铰链孔,44、金刚石切割片,45、固定孔,46、凸台,47、固定通口,5、升降工作台,51、固定缸体,52、活动缸体,53、工作台面,54、密封芯,511、泵油口,512、气孔,513、行程限位块,6、驱动收线轮,7、驱动放线轮。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图,仅以示意方式说明本实用新型的基本结构,因此其仅显示与本实用新型有关的构成。

如图1、2、3、4所示的一种调速升降台金刚石切割丝带设备,包括机架1、分别设置在机架1两侧上的张力线轮2、用于固定张力线轮的轴杆3、切割丝带4及升降工作台5、分别设置在机架1两侧的驱动收线轮6及驱动放线轮7;所述的轴杆3穿过张力线轮2与机架1连接;

所述的切割丝带4包括上层的橡胶层41、下层的金属层42、设置在金属层42的若干铰链孔43及金刚石切割片44;所述的橡胶层41均匀设有固定孔45;所述的金属层42设有凸台46;所述的凸台46设有固定通口47;所述的金刚石切割片44穿过固定通口47与固定孔45固定连接;

所述的张力线轮2包括第一滚轮21、第二滚轮22及第三滚轮23;所述的第一滚轮21、第二滚轮22及第三滚轮23都设置了容纳切割丝带4的嵌槽24;所述嵌槽24内设置有与金刚石切割片44相互适配的若干凹台25;所述的张力线轮2通过切割丝带4连接驱动收线轮6及驱动放线轮7;

所述的升降工作台5包括具有空腔结构的固定缸体51、设置在固定缸体51空腔结构内的活动缸体52、设置在活动缸体52顶部的工作台面53及设置在固定缸体51内的密封芯54;所述的固定缸体51底部侧设有泵油口511;所述的固定缸体51顶部设有若干气孔512,所述的固定缸体51内设有行程限位块513。所述的固定孔45深度不超过橡胶层41厚度的一半。所述的橡胶层41与金属层42是挤压一体成型结构。所述的若干铰链孔43用铰链连接。所述的密封芯54外径与固定缸体51的内径相互适应配合。金刚石切割片44切口高于橡胶层0.3~0.6cm。所述的驱动收线轮6及驱动放线轮7是由外部电机驱动。所述的泵油口511连接泵油机。

本实用新型所述的一种调速升降台金刚石切割丝带设备,通过张力线轮改变切割机的切割速度,通过升降工作台可以解决切割厚度较小的问题,其结构合理,效率快,切割精度高,可切割厚度大的多种种硬质材料,有效提高生产收益。

以上述依据本实用新型的理想实施例为启示,通过上述的说明内容,相关工作人员完全可以在不偏离本项实用新型技术思想的范围内,进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容,必须要根据权利要求范围来确定其技术性范围。
